Radiatorprofil: applikationer och installationsmetoder

Vad kan man använda aluminium radiatorprofil? Vilka typer av det finns att köpa? Hur man organiserar kylflänsen från värmeapparaten eller mikrokretsen med den? Låt oss försöka svara på dessa frågor.

Vad är det

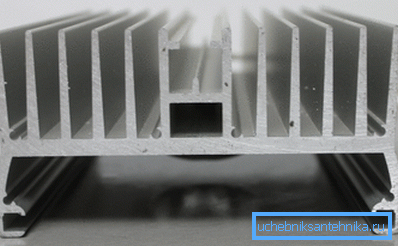

Aluminiumprofil - radiatorn är en tallrik eller en kanal med ytterligare fenor för att öka kylflänsen. Det är aluminium som används massivt som ett material för radiatorer på grund av kombinationen av hög värmeledningsförmåga (fyra gånger mer än stål eller gjutjärn) och den relativt låga kostnaden för metall på grund av enkelheten och bearbetningen av dess produktion från aluminiumoxid.

Hur mycket påverkar värmeledningsförmågan hos en metall effekten av en kylfläns? Låt oss ge ett exempel på värmeområdet: i samma storlekar är värmeffekten av en koppar-aluminiumkonvektor ungefär dubbelt så stor som den i en rundformad gjutjärnstrålare. Skillnaden beror på en mer enhetlig uppvärmning av fenorna vid den första värmaren.

Användningsområden

Var används profilens radiator kraftigt? Offhand kan kallas två områden.

LED-remsa

De är placerade som en ekonomisk och kall ljuskälla. För det mesta är denna åsikt sant: LED-lampor är mycket mer ekonomiska än glödlampor, halogen och även kompaktlysrör. Man bör emellertid inte tro att den förbrukade elen är helt omvandlad till ljus: LED-effektiviteten är långt ifrån 100%.

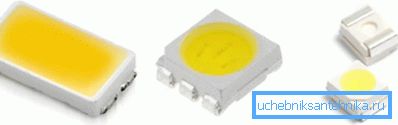

Observera: Vi har givit effektivitetsvärdet för en relativt ny serie med 5630 LED. För äldre och vanligare 5050 och 3528 är förhållandet mellan energi och utsläppt energi mycket värre.

Förutom själva lysdioderna finns det nuvarande begränsningsmotstånd på bandet, vilket dessutom försämrar den effektiva effektiviteten något. Där resten av förbrukad elektrisk kraft försvinner är det inte svårt att gissa: det är helt omvandlat till värme.

Kraften hos moderna band når 18-24 watt per meter. Det här är lite i absoluta termer; Med tanke på det lilla värmeväxlingsområdet får emellertid upplösningen av 9-12 watt i form av värme bandet att värma upp till relativt svåra temperaturer.

Under tiden har uppvärmningen av LED-remsan en begränsande faktor. Driftens driftstemperatur är strikt begränsad av tillverkaren.

Deklarerade för moderna lysdioder 30-50 tusen timmars resurs är endast relevant vid följande temperaturer:

• För linjen med 3528 lysdioder - upp till 65 C;
• För 5050 - upp till 65 C;
• För 5630 - upp till 80 C;
• För 5730-05 - upp till 80 ° C;
• För 5730-1 - upp till 80 C.

Överskridande temperaturgränsen leder till accelererad nedbrytning av halvledarelementen; Ju högre temperaturen desto lägre är den faktiska livslängden.

Aluminiumradiatorn utför funktionen av en passiv kylfläns för bandet: det ökar dramatiskt värmeöverföringsområdet, vilket minskar uppvärmningen av lysdioderna.

Referens: Tillverkare rekommenderar starkt installationen på en aluminiums radiator av alla band med en kapacitet på 14 watt / meter.

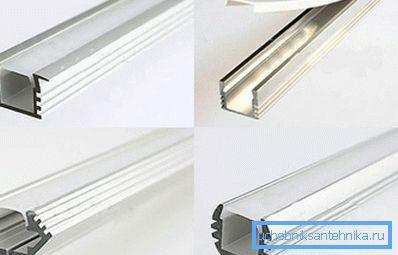

Vad är radiatorerna för LED-remsor?

Till salu hittar du följande typer av dem:

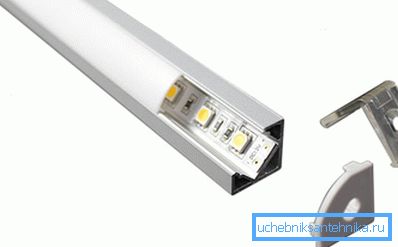

1. vinkel. I regel är fenor obetydliga; Profilprofilen är L-formad. Radiatorn är ofta färdig med en diffusor, som är utformad för att förhindra ögatmattning med punktkällor för starkt ljus;
2. Inbyggd. Sektion - U-formad; monterad i spåren av möbler, gipsskivor, olika nischer. Och här ingår ofta diffusorer i fabrikspaketet.

Observera: diffusorn minskar ljusflödet med 25-40%. När du beräknar belysningen av rummet glöm inte att ändra.

1. Sändningsnota Profilen är konstruerad för tak och väggmontering.

Priset på en radiator för LED-remsor med måttlig (upp till 20 watt) effekt varierar från 70 till 200 rubel per linjär mätare.

Mikrochips

När tillverkningsprocessen för flerskiktsspån minskar, minskar deras matningsspänning kontinuerligt, medan strömmen som förbrukas av dem växer stadigt. Tyvärr växer värmeförlusten av stora kretsar. Denna trend ses tydligast i exemplet för centralbehandlingsenheter och GPU (grafikkortspån).

Vi ger några nummer:

• Ett typiskt Pentium 3-processors termiska paket med en frekvens på 600 MHz var 43 watt;
• För den moderna toppprocessorn Core i7-4790K - typiskt värmeavledning är redan 88 watt, topp - 130;

• NVidia GeForce 256 grafikkort meddelade för femton år sedan hade en värmeffekt på 24 watt;
• Den moderna toppen - Ge Force GTX 980 Ti - avger 250 watt i form av värme.

Naturligtvis stiger problemet med värmeavledning här också.

Aluminiumprofil för radiatorer av olika former, med olika ytor och form av fenorna används för kylning:

• Centralenheter;
• Grafiska processorer;

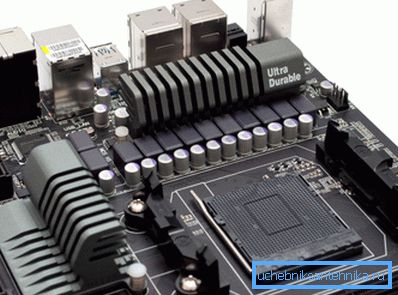

• Nord- och South Bridge-mikrokretsar (på moderna moderkort, de förvandlades till en chipset av chipset);
• Nyckel transistorer kraftstabilisatorer;

• En mängd olika styrspärrar, växlar, etc.

montering

Trots olika radiatorformer finns det ett par sätt att installera dem själv.

Radiatorer för LED-remsor monteras oftast på ett konventionellt all-purpose lim eller silikon tätningsmedel, såväl som på självuttagande skruvar. Tejpet självt använder ett klisterlager som appliceras av tillverkaren för fastsättning.

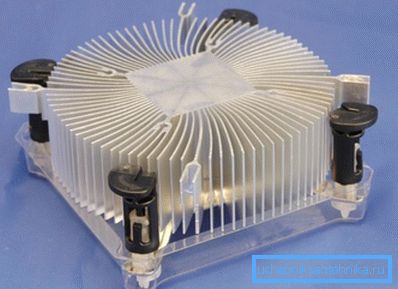

Radiatorer för centrala och grafiska processorer använder fjäderbelastade klämmor och skruvmekanismer för pålitlig fixering. I de flesta fall installeras en fläkt på radiatorn.

Slutligen används varmt lim ofta för att installera en radiatorprofil på transistorer av kraftomvandlare i avsaknad av hål i brädet för vårmontage. Anvisningarna för användningen är ganska vanliga: limet appliceras på transistorns yta, varefter radiatorn trycker mot dem med måttlig ansträngning i 2-3 timmar.

slutsats

Vi hoppas att vår korta inledande översyn kommer att verka informativ för läsaren. Som alltid kan han få mer information från videon i den här artikeln. Lycka till!
