Radiatornippel: funktioner, byte, tätning

Vilka funktioner gör nippeln för uppvärmning av radiatorer? Hur fungerar det? Hur byter du ut en bruten bröstvårtor och hur man säkerställer anslutningens täthet efter bytet? I den här artikeln försöker vi svara på de listade frågorna.

Vad är det

Sektionsradiatorer är de vanligaste, bland annat på grund av möjligheten till flexibel justering av värmeöverföringsanordningen. Om dess effektivitet är otillräcklig kan du alltid lägga till några fler avsnitt, vilket ökar värmeffekten. Det är uppenbart att deras pris är oföränderligt med kostnaden för en ny konvektor eller en stor radiatorpanel.

Bröstvårtan för radiatorn, i själva verket, ger sin anslutning till varandra. Det är ett kort rör med motstående gängor, som samtidigt skruvas in i två intilliggande sektioner och lockar dem till varandra. Insidan är försedd med ett par utskjutningar för radiatorns nyckel.

Gängdiametern på nippeln och följaktligen av sektionsuppsamlarna är:

Eftersom material i produktionen av bröstvårtor används:

• Duktilt järn;
• Steel.

Användbar: Stålprodukterna är mycket starkare vid klyftan, men har mindre korrosionsbeständighet. Om värmesystemet släpps ut på sommaren, är det en radiator gjutjärn nippel att föredra: det gör att du kan göra mycket mindre ansträngning när du demonterar värmaren.

problem

Vilka problem med sektionsuppvärmningsanordningar på något sätt relaterade till bröstvårtor?

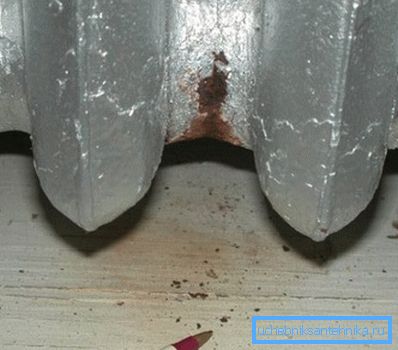

Intersektionsläckor

Anledningen till deras utseende är att packningarna mellan de sektioner som är åtspända av nippeln gradvis förlorar sin elasticitet på grund av långvarig uppvärmning och kalkning. Med varje värme och kyla ändras linjära dimensionerna av sektionerna något; samtidigt som deformeras gång på gång.

Slutligen slutar det vid nästa kylning av batteriet att helt blockera gapet mellan sektionernas samlare och fukt uppträder vid korsningen.

Bröstvårtan

Mycket mer obehagligt med följderna är bröstvårtan. Om det i det första fallet är det värsta du står inför är en liten pöl under batteriet, så kopplar en av samlarna bort med att översvämma dina och angränsande lägenheter med varmt vatten med mycket silt och sand.

Vad kan vara orsaken till att du bryter en tillräckligt hållbar bröstvårtor?

• Dra anslutning. Såsom redan nämnts expanderar sektionerna något när de upphettas; Om kylvätskans temperatur ökar kommer en knappt synlig spricka att expandera och bli en källa till allvarliga problem.

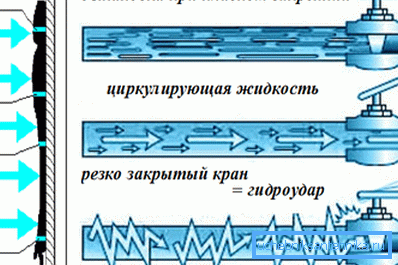

• Vattenhammare. Detta är namnet på en våg som förökas i ett praktiskt okompressibelt medium, som skapas genom att plötsligt stoppar flödet när ventilen på skruvventilen slits av, släpps luckan eller stänger av ventilerna. Trycket vid flödesfronten vid vattenhammaren kan nå 20-25 atmosfärer.

Referens: gjutjärns radiatorer är konstruerade för ett arbetstryck på 9-12 atmosfärer, aluminium - 6 - 16.

trycksättning

Vad garanterar täthet av korsningsledningar?

• Fram till mitten av 1900-talet användes sanitets lin med bly röd bly för detta ändamål. Färgen hindrade naturfiber från att brinna ut vid höga temperaturer och ruttna när de fuktades. Lindningen placerades runt bröstvårtan i en tät stråle och spänns på ett tillförlitligt sätt när man förenade sektionerna.

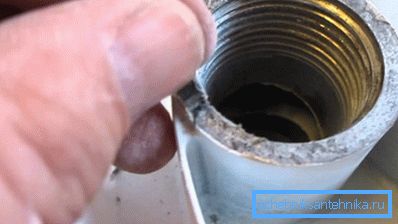

• De närmaste årtiondena i fabriksmonteringen av gjutjärnsuppvärmningsanordningar användes paronitpackningar (hård värmebeständigt gummi). Den solida resursen i detta material kombineras med låg elasticitet, vilket kräver en stor ansträngning för åtdragning.

• Nu används sektionellt aluminium, gjutjärn, stål och bimetallbatterier, tillsammans med paronit, silikonpackningar. De utmärks av en toroidal sektion (med andra ord, de ser ut som en tunn bagel). Silikon behåller sin elasticitet under lång tid och kräver inte mycket ansträngning.

Men när man monterar en korsning med egna händer är det ganska svårt att centrera packningen så att den inte klämmer ut förbi sektorns gränser. Silikon ringar är mer praktiska att använda med sektioner som har ringformiga spår på kollektorernas plan.

ersättning

Hur byter man packningen mellan sektionerna eller korsningsnippeln?

Här är ersättningsinstruktionen för när problemanslutningen ligger nära radiatorens slut:

1. Efter avkylning av kylvätskan är blinda pluggar avstängda.
2. På radiatorn visar markören avståndet till den problematiska anslutningen.
3. Nyckeln sätts in i radiatorn och vrider sig för att koppla in nippelribben.
4. Bröstvårtan vrider medurs (från sidan av blindpluggen är tråden alltid kvar) en vändning.
5. Operationen upprepas med den andra nippeln. Sedan vänder de sig omväxlande: en skej kan sätta fast i anslutningen eller bara bryta nippeln.

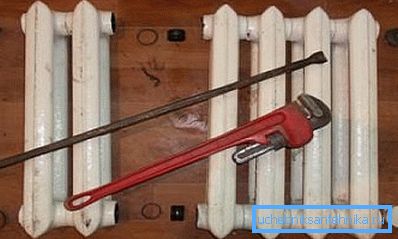

Efter att den defekta delen har bytts ut utföres monteringen i omvänd ordning. Om den problematiska anslutningen ligger nära fodret, demonteras radiatorn och demonteras på golvet.

Vid reparation av sektionsradiatorer är det användbart att känna till ett par subtiliteter.

• Om anslutningen inte släpper in nyckeln, värm upp sektionsuppsamlaren med en fläkt eller en hårtork. På grund av temperaturutbyggnaden blir den kraft som krävs för demontering ganska genomförbar.
• Om du inte har färdiga radiatorplattor till hands kan du göra dem själv. Klipp ut den oönskade bilkameraen, cirkla runt den gamla packningen med en kulspetspenna och skär ut den nya packningen med vanliga saxar.

slutsats

Som du kan se behöver inte reparation av sektionsvärmeanordningar höga kvalifikationer eller några speciella färdigheter. Videon i den här artikeln hjälper läsaren att lära sig mer om det. Lycka till!
