Radiatorlock. principer för arbete. installationsschema

Trafikstockningar är oberoende byggnadselement, som sägs vara "små spole, ja vägar". Med dessa enkla gränser kan du utföra ett antal funktioner från att täta batteriet, möjligheten att ansluta flera radiatorer och installera kontrollventiler. Syftet med detta material är att förstå hur radiatorlocket fungerar och hur man installerar det.

Låt oss komma igång

Batteripluggar

Olika batterier har sina egna gränser, deras regler för installationen.

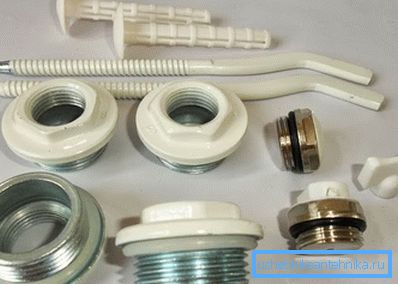

Nu är alla nya produkter på marknaden utrustade med färdiga installationssatser, som inkluderar två typer av pluggar:

• Döva - produkter som helt blockerar ingången eller utgången från radiatorn.
• Passage - de har hål med mindre diameter för ytterligare anslutning av reglerkranar, Mayevsky-kranar, anslutning av anslutningsrör.

För referens! I färdiga kits finns en blindplugg, två kontrollpunkter eller två amerikaner, en kontrollpunkt med en Mayevsky-kran eller motsvarande. Fästen (två eller tre) sätts i vissa uppsättningar, för att fästa batteriet på väggen.

Ägarna till gamla gjutjärns radiatorer glöms inte heller, för sina värmesystem har genomgående pluggar hål med två diametrar:

• En halv tum - för ett rör med en diameter av 20 cm;
• Tre fjärdedelar av en tum - för ett rör 25 cm i diameter.

Arbetsprinciper för förståelse

Funktionsprincipen för radiatorlocket är enkelt, inställt och glömt, det är mycket viktigare att veta en annan princip - principen om placering av pluggar i gängade anslutningar.

För din information! Uppvärmning av radiatorpluggar, inkorrekt inkorrekt, kan inte bara minska värmeöverföringen från radiatorn, utan stoppa även värmeomloppet i batteriet helt.

• Därför, när du sätter i kontakter i produkten, om du helt byter batteri måste du följa principen om likhet. Installationen av pluggarna är densamma som i föregående fall;
• Om du ändrar systemet för att leverera rör, lämnar de gamla radiatorerna, då är det bättre att inte bara omorganisera pluggarna utan också att byta ut dem.

Ungefärligt kopplingsschema: grundläggande klassisk

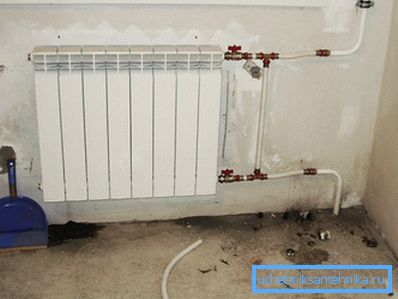

För den grundläggande klassiska modellen betraktar vi en tvårörsanslutning, där tillförselröret med värmebärare och urladdningsröret med kylt vätska passar på ena sidan, med den heta källan på toppen och returflödet nedifrån.

Installation är som följer:

• Övre ingången är stängd med en plugg genom kranen och anslutningen till varmvattenröret.
• Den motsatta övre ingången är stängd av en liknande stub under Mayevskys kran, eller snarare med Mayevskys kran.
• Den nedre ingången (under kylvätskeinloppet) är en kontakt genom returventilen;
• Den nedre motsatta ingången är en blind ände.

Typer av tätningsförband

Trots den gängade anslutningen hittar vattnet alltid en plats att sopa ut och gå ut.

För att försegla lederna och förhindra flödet av kylmedel från systemet används följande assistenter:

• Linnen strängar;
• UNIPAC Special Paste;
• FUM - tejp.

Två tätningstekniker:

• först - Ett smalt, smalt band utan klumpar och snoddar är gjord av linfibrer. Detta band sveper foget i motsatt riktning mot tråden.

Fibrerna läggs tätt, utan att rulla, och samtidigt jämnt utan bildandet av åsar. För att förhindra vridning av fibern, förskjutning till ett ställe, bearbetas tråden med fibrer med UNIPAC-pasta;

• Den andra - FUM-tejpen är skruvad på den gängade anslutningen. Stylingstekniken är lite som bandage. Tejpen slingrar runt rörets hela omkrets med första omgången, och sedan, med en överlappning av tre fjärdedelar av bredden på den tidigare turnén, är tejpen färdig.

Expertråd! Det antas att den första typen av tätning är mer tillförlitlig, den är installerad i gängade anslutningar under lång tid. FUM-tejpen är mindre hållbar och gäller för föreningar som granskas vart några år. Trafikstopp för gjutjärnstrålar utan avstängningsventiler installerades med den första metoden.

Ställer in hur och vad

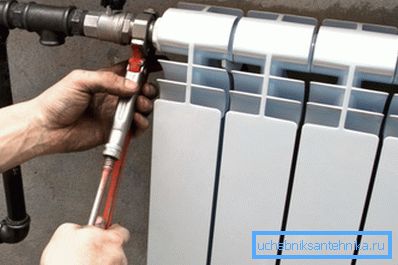

Metoden för tätning är tydlig, det återstår att räkna ut frågan hur man stramar pluggarna i radiatorer. Och det finns något att prata om.

Det finns flera sätt att lösa detta problem:

• Den enklaste grejen med gjutjärnsbatterier. Pluggen för gjutjärnstrålen är ordentligt skruvad på plats med en justerbar nyckel. Det enda villkoret för valet av verktyget är den diameter som den kan betjäna.

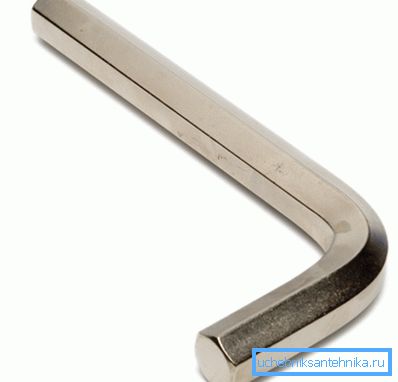

• Med moderna batterier är det något mer komplicerat. Nästan alla radiatorer använder kranar som heter amerikan med en mössa, de är installerade inte med en skiftnyckel, men med en L-formad hex-nyckel. Förresten, samma nyckel behövs om du installerar en kran i gamla gjutjärnsbatterier. Radiatorens grindjärnskontrollpunkt accepterar denna kran som en inbyggd, men du kan inte göra utan en sexkant.

Tips! Hexagon under amerikan i uppsättningar av sådana nycklar är sällsynt, det säljs mycket oftare på egen hand, priset är ganska rimligt. Ibland kan du följa rekommendationerna om att byta nyckeln med en hemgjord kvadratisk stift. Detta är möjligt, men inte önskvärt.

• Nu, även om korken för en gjutjärnstrålare ändras, behöver du två nycklar: en insexnyckel för en amerikansk och en justerbar skiftnyckel för en vanlig kapsmutter. Om det här är ett radiatorpropp eller ett gjutjärn, är radiatorproppen självklart blind, den är endast installerad med en justerbar nyckel.

Brute force and shortage

Ingen instruktion kommer att beskriva för dig att gyllene stoppar det ögonblick när det är nödvändigt att stoppa och stoppa ansträngningarna för att dra åt den gängade anslutningen. Det är klart att du kommer att göra alla handlingar med egna händer och fokusera på din egen erfarenhet och känsla.

Men vi har förberett några tips:

• Provskruvning utförs utan att slingras manuellt för att visualisera anslutningens natur, samt att bestämma typen av tråd - höger eller vänster;
• Vid det sista fästet går skiftnyckeln smidigt, utan jerks, särskilt i slutet
• Om ett hinder har uppstått före fullständig anslutning av delar, måste anslutningen demonteras och inspekteras. Den mest sannolika orsaken till hinderet är en komprimerad tejp eller fiber.
• Med den fullständiga passagen av mutterns tråd utförs kontrollen genom att spänna tangentet utan extra ansträngning.

Tips! Skarpa ansträngningar leder jerks ofta inte till en styrspänning, men till uppdelning av en gängad anslutning. Om du kan dra åt den åtdragna muttern kan du inte fixa den trasiga tråden genom att byta den. Behandla därför noggrant processen.

Sammanfattningsvis

Det är enkelt att installera kontakten, utbytet eller föreskrifterna utförs utan betydande ansträngningar, om allt gjordes redan från början. Videon i denna artikel har utarbetat material om bindning av radiatorer och användningen av dessa små, men oumbärliga hjälpare.
