Radiatorer för uppvärmningsrör: typer och egenskaper,

Utbudet av olika enheter för rymmeuppvärmning på den moderna marknaden är slående i sin mångfald, nu kan du enkelt hitta produkter för nästan alla smaker och budget. Ändå är uppvärmningsaggregat med egna händer gjorda av rör till denna dag. Dessa strukturer kan svetsas eller prefabriceras, för denna produktion används olika metaller, och för formerna beror allt på mästarens fantasi. Vi kommer att diskutera alla dessa subtiliteter ytterligare.

Vilken metall är bättre

Till att börja med noterar vi att strukturer av detta slag kan vara avsedda både för värmeöverföring, funktion av radiatorer och för att ta värme när det rörformiga registret är monterat direkt i en kamin eller en ugns förbränningskammare.

Dessutom används i vissa modeller, istället för ett flytande kylmedel, uppvärmd gas, till exempel en radiator skorsten.

• Stålrör för radiatorer betraktas som ledande inom denna marknadssektor. Naturligtvis är värmeffekten av stål inte lika hög som aluminium eller koppar, det är känsligt för korrosion och kräver regelbundet underhåll. Men dessa brister är mer än kompenserade av det överkomliga priset, liksom ett brett utbud av typer och storlekar. Dessutom är matlagning av vanlig järnmetall mycket enklare än färg.
• Rostfritt stål används sällan för sådana konstruktioner.. Bortsett från att kostnaden, för att uttrycka det mildt, ligger långt ifrån budgeten, används argonsvetsning för lödning av rostfritt stål, och inte alla professionella svetsar kan arbeta med det.

Viktigt: galvaniserat järn i detta fall är helt enkelt inte meningsfullt att använda. En tunn zinkbeläggning under svetsprocessen brinner helt enkelt. Som ett resultat är den redan svaga svetsen dessutom påverkad av korrosion.

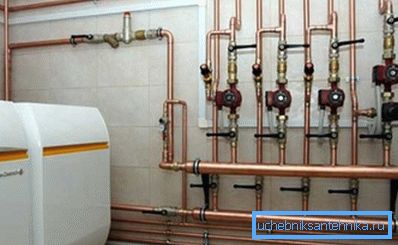

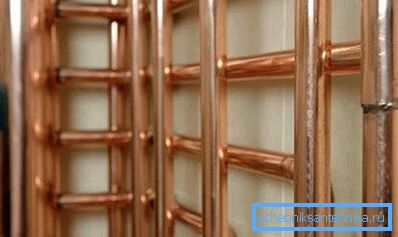

• Användningen av kopparrörsregister är motiverad endast vid kopparledningar runt huset. Värmeproduktionen av koppar är fyra gånger högre än den för järnmetaller, så här kan du prata om uppvärmning med rör utan radiatorer, mer exakt med ett minimum av radiatorer. Men för det första är priset på koppar fantastiskt högt, och för det andra är denna metall väldigt krävande av driftsförhållandena.

1. Kopparsystem kräver en tunt renad värmebärare utan fasta slipmedel.
2. I sådana system måste fittings vara koppar eller från kompatibla metaller, såsom brons, nickel, krom eller mässing. Dessutom är aluminium och koppar strängt förbjuden att kombinera.
3. Kopparrörledningar kräver nödvändigtvis högkvalitativ jordning, eftersom det finns risk för elektrokemisk korrosion.
4. Koppar är ett mjukt material, så systemet behöver extra skydd, naturligtvis, skal och sköldar kostar också pengar.

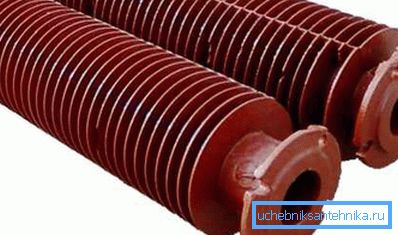

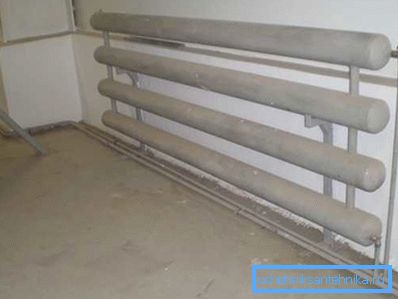

• Radiatoruppvärmningsrören som visas i bilden används fortfarande i industribyggnader och tekniska rum.. Men vikten av denna design är mycket högre än för hushållsgjutna batterier. Med tanke på det icke-estetiska utseendet och ganska låg effektivitet är de inte populära.

Tips: Gjutjärnsrörregister kan inte passa bättre för installation i förbränningskammaren. Optimal värmekapacitet, lågt pris och anspråkslöshet i förhållande till kylvätskan gör dem ledare i den här riktningen.

Typer och egenskaper hos rörformiga radiatorer

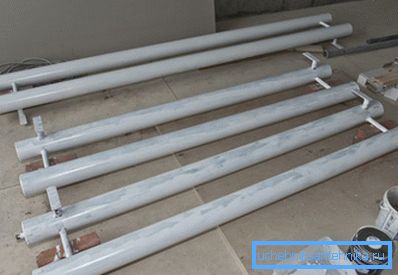

Från det ovanstående blir det klart att det praktiskt taget inte finns något alternativ till stålrör. Även om utseendet på konstruktioner svetsade med egna händer är mycket medioker, men för ett garage, ett växthus eller ett sommarstuga, är de ganska lämpliga, plus instruktionerna för självmontering här är inte komplexa.

Typer av improviserade rörformiga radiatorer

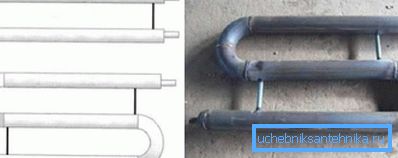

Självgjorda strukturer av detta slag görs ofta serpentine eller registreras. Konfigurationen av den första som ligger i titeln. Metallröret är krökt i form av en orm, varefter anslutningsrören och i vissa fall svetsas fast.

Den helt böjda radiatorn har naturligtvis betydande fördelar jämfört med svetsade strukturer. Men för att böja ett stålrör behöver du en speciell rörbänk eller åtminstone en gasbrännare. Plus rördiametern är som regel inte större än 50 mm. Därför är det vanligare att använda registerkonstruktioner för mer kraftfulla system.

Det finns inga restriktioner på rörets diameter för radiatorn i registret. De vanligaste är smala runda rör från 32 till 150 mm i diameter.

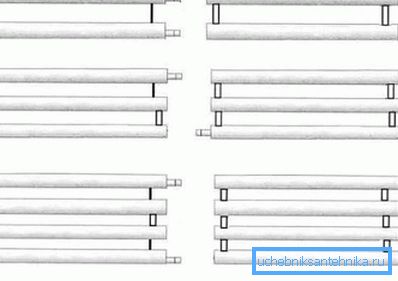

Sektioner kan kopplas på två sätt - i en sträng eller i form av en kolumn. Anslutningsgängan skiljer sig faktiskt från spolen endast genom närvaron av anslutningsrör. Annars är det samma konsekventa orm.

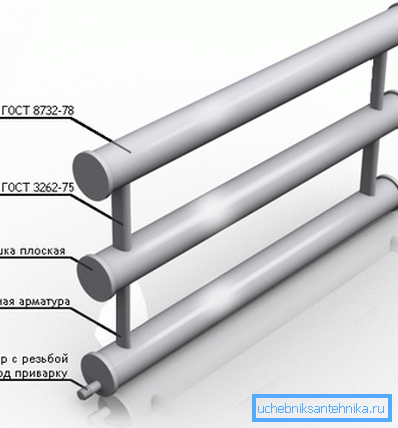

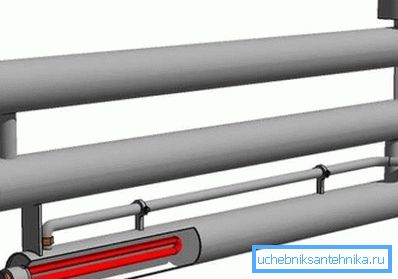

Kolumnrören är parallella anslutna. Det vill säga horisontellt monterade sektioner med större diameter är sammankopplade med vertikala klumpar på båda sidor. Detta påminner delvis om standard fabriksradio, bara upp och ner.

Sådana självtillverkade register kan anslutas till både enrörs- och tvårörssystem. De tekniska egenskaperna hos systemtypen återspeglas inte. Sådana register, på grund av sin stora diameter och minimala hydrauliska motstånd, fungerar bäst i värmesystem med naturlig kylvätska.

Men glöm inte att naturliga system är monterade med en sluttning i riktning mot vattenflödet, ca 5 mm per 1 meter lång.

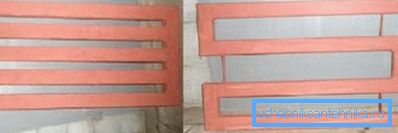

Viktigt: I närvaro av en svetsmaskin, en slipmaskin och andra hjälpverktyg är det också enkelt att montera värmeväxlare från ett format rör med egna händer och från en rund. Naturligtvis är det hydrauliska motståndet här något högre, men för rör med ett tvärsnitt på mer än 50 mm är detta fel inte signifikant.

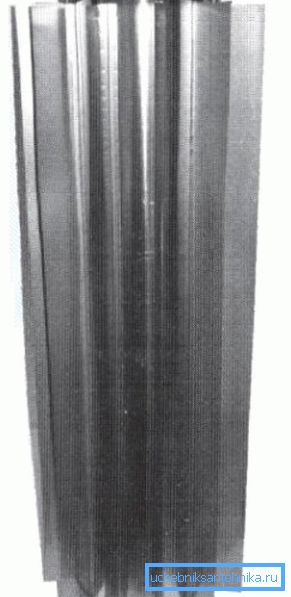

Både i självtillverkade och i fabriksmönster används produkter med fenor eller "plumage" i stor utsträckning. I det här fallet är det en fråga att metallremsor eller plattor är svetsade på ett jämnt rör. På grund av ökningen av metallområdet ökar termolysen avsevärt. Rör radiator för eldstäder, som visas i bilden, arbetar speciellt med denna princip.

Beräkna hemlagad rörformig radiator

Jämfört med kylvätskans inre volym är området för radiatorens kontakt med luft liten, så du bör inte förvänta dig hög effektivitet från sådana konstruktioner.

Problemet kan lösas delvis genom att sätta in en cirkulationspump i systemet. Men här är det nödvändigt att vara försiktig, ökningen av pumpkraft kommer oundvikligen att medföra utseendet av externt brus.

Som tidigare nämnts är rördiametrar inom intervallet 32-150 mm, vilket medför en stor volym värmebärare. Å ena sidan arbetar pannan i ett mjukare, sparsamt läge. Men samtidigt måste energi för överklockning krävas många gånger, och det är mycket svårt att styra temperaturen med stor volym.

Trots enkel montering av hemmabaserade rörformiga radiatorer finns det fortfarande begränsningar. Speciellt för effektiv systemdrift är det omöjligt att placera rören för nära. Enligt reglerna bör avståndet mellan sektionerna inte vara mindre än en och en halv radier av huvudröret.

I huvudsak är sådana konstruktioner ett mycket långt rör, böjd på ett visst sätt för att göra systemet mer kompakt. För att beräkna antalet improviserade stålradiatorer används samma parametrar som för konventionella stålrör. I tabellen visas medelvärdet, fokuserat på vårt lands mellankörfält.

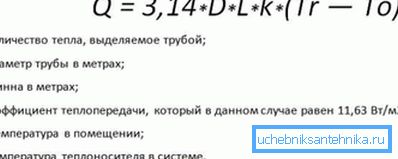

Men om de rätta borden inte var till hands kan du gå åt andra hållet. För approximativa beräkningar brukar specialister brukar använda en komplex formel. Det enda du behöver ta från borden är materialets värmeöverföringskoefficient. Alla övriga uppgifter kan erhållas på plats.

Fördelar och nackdelar med hemlagad stålkonstruktion

• Kanske är den viktigaste fördelen den låga kostnaden för ett sådant batteri. Men det här är sant bara om svetsning inte är ett problem för dig och allting kommer verkligen att ske självständigt. Om du betalar för svejsarens arbete kan priset på en sådan radiator vara lika med kostnaden för en billig aluminiumprodukt från Kina.
• Sådana batterier avger i huvudsak strålande värmeenergi, så att syre inte brinner.

• Det är mycket lättare att ta hand om volymetriska släta ytor än för moderna korrugerade batterier.
• Stål tål lätt arbetstryck och är inte rädd för vattenhammare.
• Stålhemmade batterier fungerar lika bra i ett system med tvungen och naturlig cirkulation av kylvätskan.

Vi har delvis redogjort för nackdelarna med sådana strukturer ovan. Speciellt stål är känsligt för korrosion, sådana batterier måste målas med värmebeständiga färger, designen är mycket medioker och slutligen lämnar värmeöverföringen mycket att önska.

Videon i den här artikeln innehåller material om detta ämne.

slutsats

Att bestämma vad som är bäst för uppvärmning av rör eller radiatorer, ska vara beroende på de specifika förhållandena och typen av rum. När allt kommer omkring kommer den dyra järngjutningen också att bli löjlig i landets växthus, som en stålimprovisad spole i ett lyxigt badrum.
