Radiatorer av gjutjärn: fördelar och nackdelar, anslutning,

Hur bra är moderna gjutjärnstrålar med alternativa lösningar? När är deras användning motiverad när du installerar värmesystemet? Hur mycket tjänar de, och hur mycket värme ger det? I vår artikel kommer vi att försöka svara på dessa och många andra frågor.

Styrkor och svagheter

Till en början, låt oss jämföra gjutjärn värme radiatorer med andra värme enheter konkurrerar med dem på den moderna marknaden. Så, hur relaterar deras grundläggande tekniska egenskaper?

Observera: värdena är ganska godtyckliga. Spridningen av egenskaper mellan riktiga enheter beror på sektionens storlek, tjockleken på dess väggar och flänsarnas yta.

Som det är lätt att se är egenskaperna hos gjutjärnsbatterier inte imponerande: en relativt genomsnittlig värmeöverföring ligger intill en låg mekanisk hållfasthet. Låt oss försöka lyfta fram nackdelarna och fördelarna med gjutjärnstrålarna.

godsaker

• Korrosionsbeständighet (inklusive elektrokemisk). Gjutjärn tolererar långvarig kontakt med fuktig luft eller vatten mättad med syre. Dessutom bildar den inte elektropläteringspar med någon av metallerna som används i värmekretsarna. Som jämförelse tolererar inte stålregistren utsläpp av värmesystem för sommaren. Aluminium förstörs aktivt i en gemensam krets med kopparrör eller rördelar.
• hållbarhet. Livslängden för gjutjärns radiatorer av uppvärmning som deklarerats av tillverkarna är minst 25 år; i själva verket är de äldsta gjutjärnsuppvärmningsanordningarna redan under andra seklet. Motivet för att ersätta dem förändras som regel förändringar av estetiska krav eller slam som är komprimerade i sektioner, vilket är svårt att avlägsna genom vanlig tvätt.

• Lågt hydrauliskt motstånd. Sektorerna och kanalerna i sektionerna är tillräckligt breda för att inte fördröja vattnet som strömmar genom dem med minimal tryck. På grund av den här egenskapen kan värmesystem med gjutjärnstrålar fungera inte bara med tvång, men också med naturlig cirkulation - på grund av konvektion av vatten som värms upp av pannan.
• Den stora massans och fasta inre volymen i sektionen ger signifikant termisk tröghet hos systemet.. När den värms upp kyls kretsen långsamt nog. Den här egenskapen är väldigt användbar vid användning av en fast bränslepanna: temperaturfallet i rummet mellan blåsningen kommer att vara minimal.
• Slutligen är priset på hushållssektorn betydligt lägre., än stål eller bimetall, och ungefär samma nivå som aluminium.

För att klargöra: Produktionen av gjutjärns radiatorer är etablerad både i Ryssland själv och i grannländerna. Logistik och tullar kan förskjuta balansen i reala priser i en eller annan riktning.

cons

• Gjutjärn är relativt bräckligt. Han är inte bara rädd för högt inre tryck, utan också mekaniska effekter. Detta innebär dock mestadels stränga krav på lastutrustning.

• Betydande massa och interna volymer av sektioner har en baksida: batterier kräver högkvalitativa egenskaper och kan monteras exklusivt på huvudväggen.

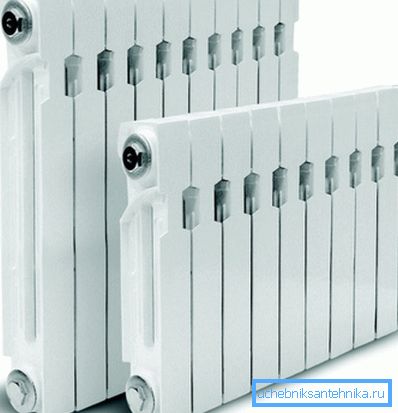

• Utseendet på moderna gjutjärnsbatterier ligger långt ifrån de klumpiga sovjetiska produkterna, men fortfarande märkbart underlägsna aluminium eller bimetalliska värmeanordningar.

Väg för och nackdelar

Gjutjärnsbatterier är idealiska för en fristående krets med en solid bränslepanna. Uppvärmning av ett sommarstuga med gjutjärnstrålar är en bra idé, men jag vill varna mot användningen i centralvärmesystem, trots den långa erfarenheten av att använda gjutjärn i den här kapaciteten.

förbindelse

montering

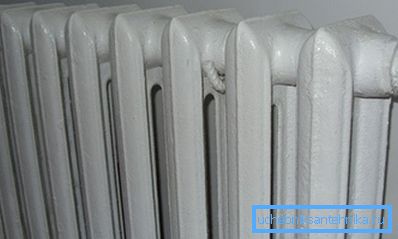

Hur ansluter du ett gjutjärnsbatteri med egna händer? Traditionellt används kopplingar för användning av värmare på liners; Anslutningen säkerställs med en radiatorplugg och låsmutter. Tätningen av anslutningen ger det svängande sanitetslinnet (helst med färg eller silikon tätningsmedel).

Installationsanvisningarna för radiatorn är som följer:

1. Låsmuttern och pluggen skruvas successivt på de långa trådarna på ärmarna;
2. Radiatorn hänger på så sätt att linjerna är koaxiella med sina samlare och anger dem med 2 till 3 centimeter.
3. Korkar återvinds och drivs av linjer, skruvas in i trådarna på ytterdelen.
4. Sedan spänns de av låsmuttrarna - även med lindningen.

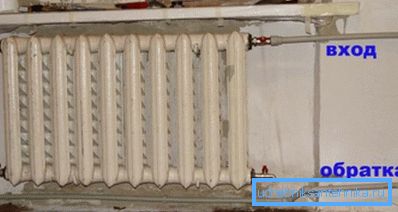

Nyligen har dock för installation av amerikanska kvinnor använts oftare - avtagbara armaturer med flänsmuttrar.

I det här fallet ser installationen annorlunda ut:

1. Kranen med amerikan är monterad på fodret koaxiellt till batteriets samlare.
2. Den amerikanska motsvarigheten skruvas in i radiatorpluggen genom passagen.
3. Fackmuttern är baited och spänd med en skiftnyckel med måttlig kraft.

Användbara saker

När du installerar är det användbart att komma ihåg några saker.

Effektiviteten hos gjutjärnstrålarna (låt oss kalla det förhållandet mellan deras verkliga värmekraft till typskylten) kommer att vara maximal med följande anslutningsdiagram:

• Med antalet sektioner upp till 10 sidor;

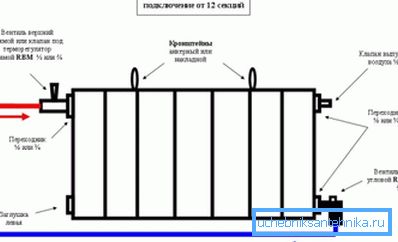

• Med antalet sektioner över 10 - diagonal.

Siltning av batteriet kan undvikas genom att ansluta det från botten till botten. Kontinuerlig rörelse av kylvätskan genom den nedre samlaren tillåter inte sediment att ligga kvar i den. I andra fall är det lämpligt att försörja bottenproppen med en spolningskran.

Observera: detta gäller de fall där gjutjärnsuppvärmningsanordningar fungerar i DH-systemet. I den autonoma kretsen samlas alla suspensioner snabbt i en lera tank och skapar inte problem i framtiden.

Förresten, om den deklarerade kraften: tillverkare ger sina värden för temperatur deltaet mellan kylvätskan och luften i ett uppvärmt rum på 70 grader (till exempel 90 / 20і). Att reducera delta-dubblarna innebär, som det är lätt att gissa, en tvåfaldig minskning av värmeöverföringen.

Intersektionsläckor

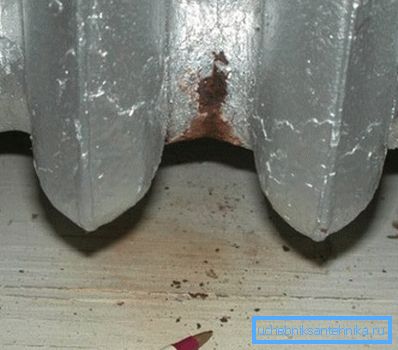

Huvudproblemet med gjutjärnsbatterier är korsningsläckor. Paronitiska tätningar mellan sektionerna efter flera cykler av uppvärmning och kylning (och den medföljande expansionen och sammandragningen av sektioner) förlorar deras elasticitet, och nästa gång temperaturen sjunker på en av kollektorerna verkar fukt.

Problemet löses på tre sätt:

• Återställ värmesystemet för sommaren. Livslängden hos gjutjärns radiatorer från kontakt med fuktig luft är nästan inte reducerad.
• Åtdraga problembröstvårtan. För att göra detta, när kretskortet är avlägsnat, öppnas en blindplugg av radiatorn, och genom en radiatornyckel sätts in i kollektorn - en stålstång platta i ena änden. Bröstvredet vrider moturs (på sidan av blindpluggen är tråden alltid kvar).
• Med ett stort antal läckor flyttas radiatorn helt och hållet med byte av alla packningar. I avsaknad av kommersiellt tillgängliga paronitovyh-produkter kan packningar skäras från en oönskade bilkamera.

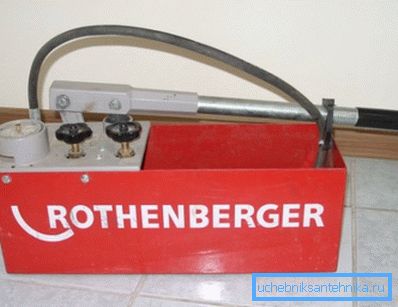

Efter eventuell tryckavlastning kontrolleras gjutjärnsbatteriet nödvändigtvis under tryck eller trycktest med en handpump.

Vad är trycket på tryckgjutjärnstrålarna i levnadsförhållandena? Som regel, lite mer arbetstryck krets. För ett autonomt system är 3 kgf / cm2 tillräcklig; för DH är det önskvärt att utföra test vid 6 kgf / cm2.

slutsats

Som du kan se, trots värme, är värme gjutjärn radiatorer kvar i efterfrågan i moderna värmesystem. Videon i den här artikeln hjälper läsaren att lära sig mer om deras funktioner. Lycka till!
