Radiatorbindning - system och dockning

I stort sett kopplar värmaren en ny spelare till spelet. Radiorn passar in med rören, den är utrustad med nya pluggar och reglerkranar - det är allt, det är redan i spelet.

Men den rätta enkelheten fungerar bara när allt är gjort korrekt, kylmedlen passerar radiatorn i rätt riktning, radiatorerna själva är utrustade med inredning med fullständig förståelse för kompatibilitetsproblem, anslutningarna är förseglade med kunskap.

En enkel process, men kunskap behövs

För att förstå processens korrekthet delar vi det i komponenter.

Hela instruktionen är som följer:

• De tillgängliga diagrammen för anslutning av radiatorer för uppvärmning kan väljas;
• Kompatibilitet hos olika typer av batterier och beslag - kontrollera;
• Strapping radiatorer med rör - dockade.

För information! Separat kommer de allmänna reglerna för rumsplacering av radiatorn att övervägas, eftersom försummelse av dem kan avsevärt minska batteriets effektivitet.

Allmänna begrepp

Brott mot enkla regler för att placera batterier kan negata alla efterföljande steg av bandning, vilket minskar effektiviteten hos en länk till 25%.

Alltså:

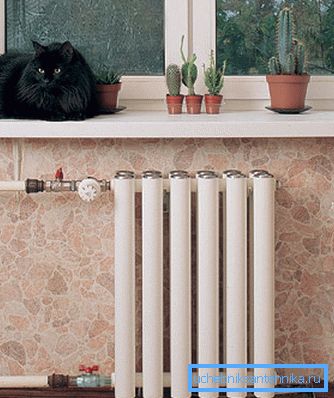

• Avståndet från fönsterbrädan ska inte vara mindre än 10 cm;
• Avståndet från golvet till radiatorens nedre kant får inte vara mindre än 12 cm.
• Radiatorn är inte placerad nära väggen, minsta klyftan mellan dem bör vara 20 mm.

För din information! Monteringssatsen med pluggar innehåller hållare för sektionsbatterier, och för paneler ingår fästelement med radiator. De var ursprungligen konstruerade för den önskade perioden.

Men vår mans önskan att spara pengar och göra allt på egen väg gör att han gör det. Ett annat knep som påminner om behovet av ett gap - en värmare med en foliereflektor är limad till väggen under batteriet, och ett mellanrum behövs mellan det och radiatorn.

• Var försiktig med batterifack. Lusten att dölja värmaren kan leda till förlust av effektivitet och värmeöverföring. För älskare av estetik kan priset på en fråga vara 10% förlust av värmeöverföring i halvöppna nischer och 20% i slutna nischer.

Vi kommer att hantera system

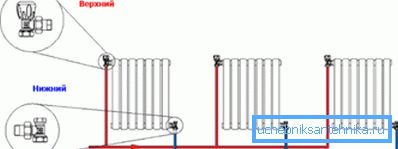

Det är viktigt att mata in radiatorn korrekt i systemet. I stugorna, i små bostadshus kan det finnas två värmesystem. I lägenhetsbyggnader, i regel, ett alternativ.

Här är de:

1. Single pipe design;
2. Tvårörsskema.

Med ett ett-rörsystem går vattnet från pannan genom hela cykeln från pannan, genom batterierna, till pannan genom ett rör.

Det är svårt att säga vad den första ideen för utvecklingsingenjörerna till detta system är, men det har många nackdelar:

• Vatten eller värmebärare under tryck matas till övre punkten och självdränering går ner. Lufttemperaturen i de övre rummen eller våningarna kommer att vara högre än i de nedre
• Praktiskt taget ingen processreglering. Med enkel utrustning kan du ställa in det beräknade värdet för kylvätskan, men det finns ingen anledning till lägre golv.
• Nödarbete av både lokal och hel riser orsakar många problem. Det är nödvändigt att koppla ur stigaren eller huset.

För din information! Att säga att det inte finns någon reglering av processen, har vi flyttat något från sanningen, nu finns det komplexa system som tillåter oss att reglera denna process. Men de är väldigt dyra och är endast avsedda för bostäder med fristående panna.

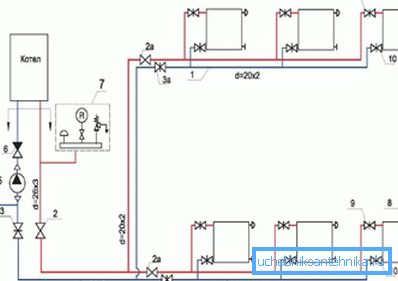

Tvårörsdesignen är både enklare och mer tillförlitlig. Kylmediet matas genom ett rör, det kylda vattnet går igenom det andra.

Det finns två anslutningsmöjligheter:

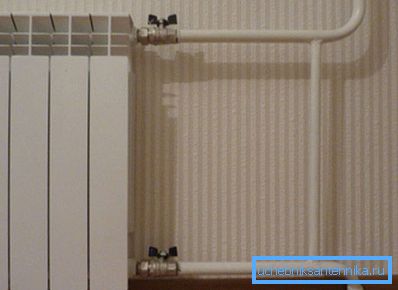

• Den första - rören som leder och tar bort, lägger sig ner å ena sidan;
• Det andra ledande röret kommer i en riktning, och utloppet går till andra sidan. Detta system gäller för långa och låga batterier, som regel, av golvtyp, för högkvalitativ värmefördelning.

Varning! Oavsett vilken typ av anslutning som används, bör ett rör med varmt vatten vara uppe och ett rör med kallt vatten, även kallat "retur", borde vara på botten. I källorna hittar du möjligheten att föra hett vatten nedanifrån som möjligt eller alternativ.

Det var acceptabelt för ungefär 40 år sedan, då polypropen värmningsradiatorrör var från kategorin science fiction, och rören var bara metall, men då kom de också ur situationen. Vi talar omedelbart - det nedre eyelineret av varmt vatten kommer att göra dig besviken.

Radiatorer är klara

Insamling av radiatorer kommer inte vara ett problem, allt görs för hand med standarderna:

• Vi definierar kopplingsschemat (varm leverans från toppen, du kommer ihåg), ge den nedre delen under returledningen;
• Vid övre inlopp, mittemot kylvätskans inlopp, placeras en stoppare med en Mayevsky-ventil för att sänka luften;
• Vid den nedre utloppet, motsatt utgången från returet, installerar vi en blind radiatorplugg.

Tips! Alla gängade anslutningar för vilka gummitätningar inte är försedda förseglas med släp och specialpasta, eller med speciellt FUM-tejp som liknar elektrisk tejp.

Några ord om kompatibilitet

Dockning - den slutliga processen

Idag, i samband med bindning, kan tre typer av rör delta:

• Strapping gjutjärn radiatorer med metallrör. För att vara ärlig, är metall + gjutjärn en variation i går. Vi valde gjutjärnsbatterier på grund av deras tillförlitlighet, långvarig temperaturhållning, använd det, men rör kan bytas ut för polypropen;
• Bindning av radiatorer med metallplast. Tillförlitligt alternativ. Den har en metallhölje som gör att du kan gå till några svårtillgängliga platser utan att ändra anslutningssystemet. Repeterar helt och hållet alla väggens krökningar.

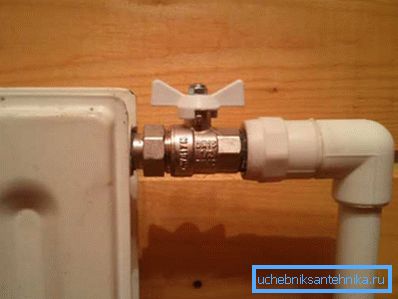

• Rörsystemet för uppvärmningsaggregat med polypropen är det mest intressanta. Med alla fördelar som liknar metallplaströr, är polypropenföreningar mycket mer tillförlitliga. Så, i detta fall används lödning med hjälp av speciella lödstrykjärn för sådana rör.

Tips! Polypropylenkonstruktioner sätts långsammare än metallplast, men du får garanti på röret, anslutningarna, lödningen. När det gäller metallplast, ger temperaturskillnaderna olika förlängningar av metallen och plasten, vilket kan leda till läckage och i det mest oupphörliga ögonblicket.

Sammanfattningsvis

Reglerna för att binda upp radiatorn är enkla: det viktigaste är att veta var man ska ansluta, och videon i den här artikeln kommer att berätta vilka tillbehör du behöver och vilken nyckel.
