Pumpar för uppvärmning: hur man väljer elektrisk utrustning

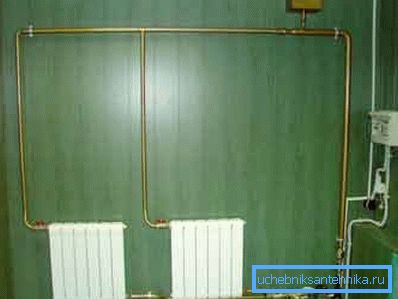

I modern konstruktion blir värmesystem med tvångsflöde av kylvätska allt mer populär. Ett av huvudelementen i det här tekniknätverket är en pump för uppvärmning. Om du bestämmer dig för att utforma ett sådant klimatsystem med egna händer, men inte vet vilken utrustning du föredrar, var du ska placera elpumpen och hur du beräknar dess effekt rekommenderar vi att du bekantar med materialet som beskrivs nedan.

Användningsprincipen för enheten

Att svara på frågan om du behöver en pump till värmesystemet - för att organisera en likström av kylvätskan eller för att mata ett gravitationsklimat nätverk - måste många faktorer beaktas.

En av de viktigaste är det uppvärmda området och antalet våningar i huset. Om vi ​​pratar om en liten dacha, är det tillräckligt med naturlig cirkulation. Men när din husbyggnad har mer än 200 kvadratmeter. meter av total yta eller har tre eller flera våningar - värmepumpen är ett måste.

Kylvätskans tryck i gravitationssystemet överstiger inte 0,6 MPa, vilket tydligen inte räcker för att säkerställa högkvalitativ uppvärmning av hela huset. Den installerade pumpen för värmesystemet gör det möjligt att organisera en effektiv fördelning av uppvärmt vatten eller frostskydd mot alla radiatorer, oavsett hur långt från pannan de är.

Enligt driftsprincipen motsvarar inhemska och industriella cirkulationspumpar för klimatanläggningar liknande dräneringsinstallationer.

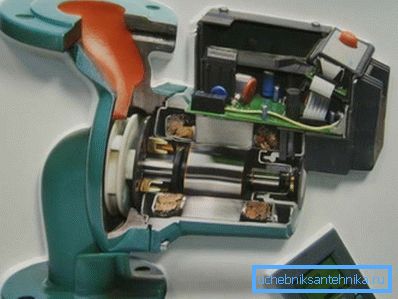

De består av följande element:

• fall - som regel är den gjord av rostfritt stål för att undvika korrosion.
• rotor - det är ofta gjord av keramik av samma skäl;
• axel - det har ett hjul med blad, vilket ger en ström av vatten eller annan vätska i rören.

Momentrotorn rapporterar elmotorn. Skovlarna tar upp vätskan som matas in genom inloppet och skjuter in det i utloppet. På detta sätt är det möjligt att övervinna det hydrauliska motståndet som uppstår i svåra rörsektioner och säkerställa tillförsel av kylmedel till alla delar av värmesystemet.

Fördelarna med utrustning

I moderna specialaffärer sålde olika pumpar till värmesystem. De skiljer sig åt från pris, driftsspänning (220 eller 12 volt) och andra tekniska egenskaper.

Oavsett variation, modell och modifiering har uppvärmning med en pump många fördelar. De viktigaste egenskaperna hos sådana strukturer presenteras i tabellen.

Även om du designar ett gravitetsvärmesystem kan du installera en extra värmepump som ökar nätverksprestanda om det behövs (till exempel när utetemperaturen är för kall).

Var uppmärksam! Värmesystem med cirkulationspump är flyktiga. Det vill säga att de kommer att fungera endast när el levereras till huset. För att inte frysa i samband med trådavbrott eller strömavbrott, rekommenderas att man installerar en batteridriven UPS för värmepumpen, vilket gör det möjligt för den senare att fungera under en längre tid. Om det ofta finns strömavbrott i din by, hjälp en dieselgenerator. En sådan pumpstation för uppvärmning kommer att vara fullständigt autonom.

Pumptyper

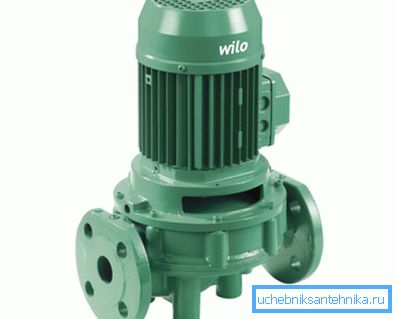

Utrustning "torr" typ

Som namnet antyder är en egenskap hos sådana pumpar att rotorpumpvätskan inte kommer i kontakt med den. Enhetens arbetsdel är skild från den elektriska delen genom speciella tätningspackningar, som försiktigt poleras och justeras för att förhindra läckage.

En torr värmepump har en mycket hög kapacitet, men på grund av närvaron av tätningar ger det mycket ljud under drift.

Under dess drift är det också nödvändigt att ta hänsyn till följande funktioner:

1. Torrpumpen kan endast installeras i ett separat rum - pannrummet. Annars kan vibrationer och buller göra det obehagligt för människor att vara i rummet där den är monterad.
2. Under drift skapar rotorn lufturbulens runt pumpmanteln. De lyfter upp damm, som kan komma in i enheten och bryta tätningsringarnas täthet.

För att undvika detta är det nödvändigt att upprätthålla renheten i pannrummet och förvärva pumparmodeller med ett speciellt hydrauliskt mellanskikt - en vattenfilm mellan tätningarna som fäller upp dammpartiklar och hindrar dem från att komma till rotorn.

Värmepumpar av torr typ är uppdelade i flera typer:

• vertikal - i denna typ av utrustning är motoraxeln belägen vertikalt (sådana enheter används i fall då det är nödvändigt att pumpa en stor mängd kylmedel);
• cantilever - ett rör som levererar vatten, som ligger på utsidan av "snigeln" och utloppet - på diameterns motsatta ände av kroppen;
• block - vatten går in i pumpen i riktning mot sin axel och ritas radiellt.

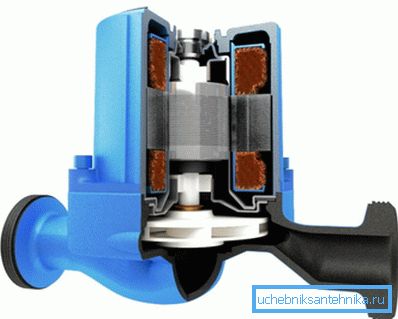

Våt utrustning

Egenheten hos denna typ av pump är att rotorn och knivarna tvättas med kylvätska, vilket pumpas genom systemet. I det här fallet separeras elmotorn själv från arbetsdelen med ett speciellt glas fyllt med fett, vilket inte tillåter vatten eller frostskydd att fylla den elektriska delen av enheten.

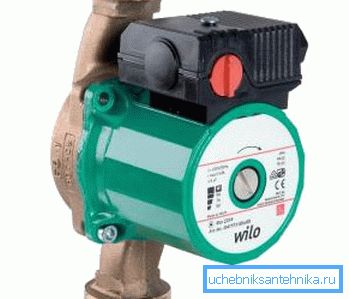

En "våt" pump till värmesystemet installeras om ledningens längd och antalet uppvärmningsradiatorer är små. Den är lämplig för småhus, villor och stadslägenheter.

Trots den lilla kraften har den beskrivna enheten många andra fördelar:

• fungerar nästan tyst;
• kräver inte komplicerat underhåll
• lätt att reparera
• Med hjälp av det är det enkelt att ändra värmekretsens driftsparametrar.

Den viktigaste nackdelen är en liten effektivitet. Detta beror på det faktum att det är strukturellt omöjligt att öka rotorns hastighet och samtidigt för att säkerställa en tillräcklig nivå av försegling av glaset.

Tips! Oavsett värmepumpar du installerar i ditt hem, se till att de har en elektronisk styrkrets för driftlägen. Så du kan kombinera all klimatutrustning till ett enda nätverk och hantera det från en kontrollpanel. Detta gör det inte bara möjligt att uppnå de mest bekväma förhållandena i huset, men också spara betydligt på energikostnaderna.

Val av pumputrustning

Beräkning av tekniska parametrar

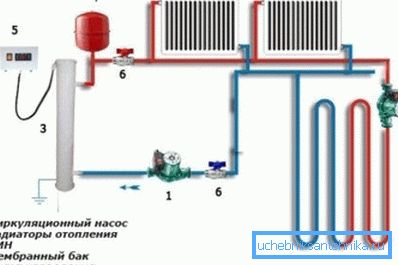

Det är nödvändigt att välja en specifik typ och kraft för pumpen för värmesystemet, med hänsyn till dess tekniska egenskaper och egenskaper.

Först och främst måste du veta hur mycket värme som behövs för att ge husets invånare komfort under den kalla årstiden.

Följande faktorer beaktas vanligtvis:

• rådande klimatförhållanden i det område där byggnaden ligger
• material av vilket olika byggnadselement av byggnaden är gjorda;
• förekomsten av isolering och material som används för detta;
• typ och prestanda för bostadsventilationssystemet.

Resultatet av beräkningarna, som vanligtvis utförs av experter, värmeingenjörer, är värdet som karakteriserar volymen kylmedel som måste cirkulera genom rör och radiatorer. Mätt i kubikmeter vatten per timme.

Du bör också beräkna tryckegenskaperna. Det vill säga det som är lika med värdet av hydrauliskt motstånd hos alla rör och utrustning som installeras i verkstadsnätverket. I regel gäller för den genomsnittliga längden av systemet att den här siffran sträcker sig från 2 till 4 meter vattenkolonn.

En annan viktig faktor som påverkar valet av elektrisk utrustning är värmepannans prestanda. Här är det nödvändigt att bestämma beroende av utrustningens kraft på flödeshastigheten av vatten och skillnaden i temperaturen i utmatnings- och matningsrören.

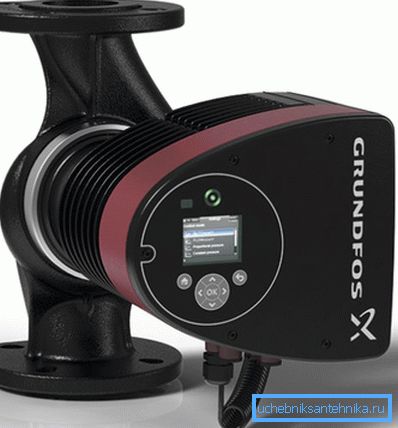

I alla fall är det lämpligt att föredra de justerbara pumparna. Så du kan manuellt eller med hjälp av elektroniska enheter ändra pumpens effekt och prestanda beroende på externa förhållanden och belastning.

Användbara alternativ

De flesta pumpar från olika tillverkare liknar design och tekniska parametrar. Tillförlitlighet är också vanligtvis ovanpå. Därför, för att på något sätt kunna skilja sina produkter bland konkurrerande modeller, utrustade välkända varumärken utrustning med olika ytterligare enheter som ökar komforten och ergonomin hos användningen.

Tänk på de vanligaste:

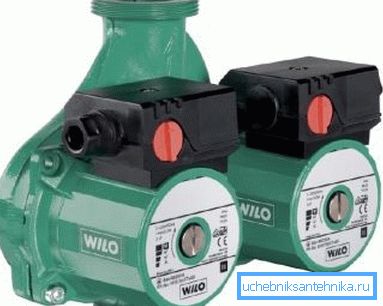

1. Dubbel pumputrustning.Sådana anordningar används för uppvärmning av stora bostadshus eller kommersiella lokaler. De kan pumpa en betydande mängd vätska. Dessutom, vid en nedbrytning av en elektrisk motor, behåller systemet sin effektivitet med den andra pumpen i samband.


2. Apparater utrustade med timer och termostat. Sådana enheter installeras i värmenät som har indirekta värmepannor. I detta fall varierar pumpkapaciteten (antal varv) beroende på temperaturen på inkommande kylvätska. Ju varmare det är, desto långsammare sker cirkulationen. Timern låter dig stänga av pumpen vid en tidpunkt då den inte ska användas (till exempel på natten eller under arbetstid).

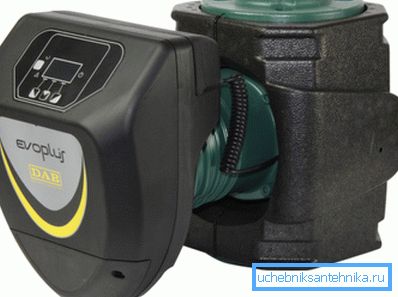

3. Utrustning med frekvensomriktare. Monteras endast i komplexa värmesystem, där kylvätskeflödet i olika delar av nätverket inte är detsamma.

Sådana pumpar kan oberoende ändra motorhastigheten beroende på kommandon från styrenheten. Om elektronikläge bryts ut, sker omkoppling manuellt.

Självinstallationsförfarande

Installation av en pump för ett uppvärmningssystem är en ansvarsfull och komplex process, men om du känner dig säker på dina förmågor och har relevant kunskap, stör ingen att själv göra jobbet.

Först måste du se till att du har följande verktyg och material:

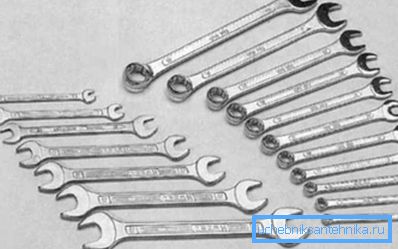

• en uppsättning öppna ändnycklar av olika storlekar (eller två verktyg med varierande avstånd mellan hornen);

• bypass - ett speciellt rör med hjälp av vilken en förbikopplingslinje installeras, vilket gör det möjligt att reparera och byta pumpen utan att tömma kylvätskan och stoppa klimatsystemet.
• filter - skydda dyr utrustning från skador av fasta partiklar, som ibland finns i kylvätskan;

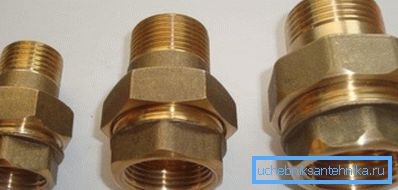

• Sgony- "American" - för att ansluta plaströr med pumpens inlopps- och utloppsdysor;

• backventil - förhindrar återflöde av vätska i matningsledningen.

Installationsprocessen i sig består av följande steg:

1. Det är nödvändigt att köpa en pump vars kapacitet överensstämmer med de tekniska egenskaperna hos det uppvärmningssystem som installeras. Det bästa valet för hushållsuppvärmningssystem kommer att vara trehastiga centrifugalpumpar, vilket gör lite buller i arbetet, men kan pumpa tillräckligt stora volymer kylvätska.

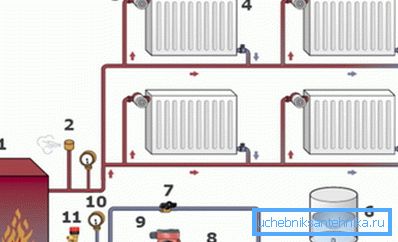

2. Installationen ska utföras på ett segment av rörledningen som transporterar det redan kylda kylmediet till värmepannan (det så kallade returflödet). Här är vattentemperaturen lägre än omedelbart efter att ha lämnat pannan, så pumpen kommer att vara längre.

Var uppmärksam! I system med tvångsflöde av kylvätska är expansionsbehållaren - membrantyp - också ansluten till returledningen och inte till centralrännaren, som i gravitationskretsar.

1. Innan installationen, glöm inte att stänga av hushållens värmepanna hemma och stäng av avstängningsventilerna vid inlopps- och utloppsanslutningarna. Därefter installeras pumpen. Anslut den till rören med hjälp av sgonov- "American". Kom ihåg att motoraxeln måste vara orienterad horisontellt (förutom de vertikala typerna av pumpar). I annat fall kommer lagren att vara föremål för ökad belastning, varigenom pumpen snabbt kommer att misslyckas. För att undvika läckage, istället för klassiska gummitätningar, rekommenderas att använda paronit - värmebeständiga packningar av gummi med tillsats av asbest.
2. Om ett värmesystem med sluten cirkulation används ska en backventil installeras i tilluftsröret för att undvika återflöde av vätska.

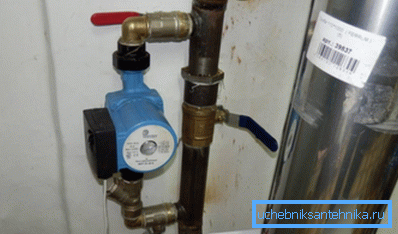

3. Pumpen måste anslutas via lämpliga stoppventiler. I det här fallet kan du enkelt stänga av flödet av vätska om det behövs för att reparera eller byta ut elektrisk utrustning. För att inte avbryta klimatnätets arbete rekommenderas att man installerar en bypass - en förbikopplingssektion av röret (även med en kran) genom vilken vätska kommer att flöda under den tid då pumpen tas bort.

slutsats

Efter att ha granskat ovanstående material är det inte svårt att välja och installera en lämplig pump för värmesystemet.

Men klimatutrustningens effektivitet beror på dess övriga faktorer:

• panna,
• radiatorer,
• rör,
• expansionstank för värmesystem,
• sensorer och så vidare.

Du kan lära dig mer om detta från videon som publiceras i den här artikeln.
