Projektet för uppvärmning av ett hus med två våningar:

Vad kan vara uppvärmning i ett 2-vånings hus? Hur man später kylvätskan, vilka värmeanordningar som ska användas? Hur man beräknar värmeffekten på pannan, och vilken panna ska du föredra? Artikeln hävdar inte att den är den ultimata sanningen: den uttrycker endast författarens syn på dessa problem.

bosättningar

Hur beräknas vattenuppvärmningsplanen i ett privat 2-vånings hus?

• 60 watt värme per kubikmeter volym tas som basvärdet av termisk effekt.
• 100 watt värme läggs till varje fönster i ytterväggen, 200 till varje dörr.
• Beroende på klimatzonen väljes en regional koefficient:

Således kan uppvärmningen av en 2-våningshus med en golvyta på 70 meter, en takhöjd på 3 meter, 8 fönster och 3 dörrar, som ligger i Sevastopol, beräknas enligt följande:

1. Rummets volym är (70 * 3) * 2 = 420 m3.
2. Grundvärmeffekten är 420 * 60 = 25200 watt.
3. Windows och dörrar kommer att göra egna justeringar: 25200+ (8 * 100) + (3 * 200) = 26600 watt.
4. Krimens varma klimat kommer att minska kraven: 26600 * 0.7 = 18620 watt.

På samma sätt beräknad radiator effekt för enskilda rum.

Nuance: glöm inte om lokalen i lokalerna utan värmeapparater. Om hallen värms upp på grund av batterierna i det intilliggande rummet, bör detta batteri väljas i enlighet med den totala volymen för båda rummen.

Hur man räknar kilowatt i antal batterisektioner? Det räcker att dela upp den beräknade effekten av enheten i kraften i ett avsnitt, vilket alltid anges i den medföljande dokumentationen. I frånvaro kan du fokusera på följande värden:

arrangemang

Vad ska vara uppvärmningssystemet för en 2-vånings byggnad - fördelning av värmebärare och anslutningsvärmare? Här är två av de enklaste och mest prisvärda lösningarna.

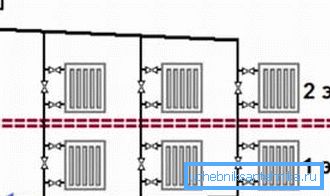

Stående med toppfyllning

Kylvätskan stiger från pannan till arkivet på vinden, och återgår till returledningen genom hissarna med värmeapparater. Systemet är attraktivt bland annat för att det är möjligt att organisera uppvärmning av ett 2-våningshus med naturlig cirkulation: med ett golvyta på upp till 50 m2 fungerar det stabilt utan cirkulationspump.

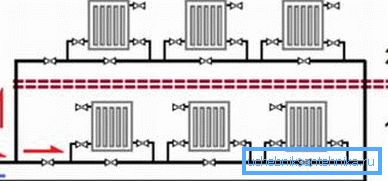

Dubbel Leningradka

Leningrad, eller ett barack-system, är ännu enklare och mer feltolerant. Generellt är det en ring mellan pannans tillförsel och returledare, parallellt med vilken värmesystemets radiatorer är anslutna.

I förhållande till vår situation kommer uppvärmningssystemet i en 2-vånings byggnad att innehålla två ringar. Tre extra meter av tappning på andra våningen kommer inte att ändra temperaturen på radiatorer någon signifikant; Om du önskar kan du dock förbryllas genom att balansera ringarna genom att ställa in chokeens öppningsring.

Anslutande radiatorer

Radiatorer med liten längd (upp till 6-7 sektioner) ansluts ganska traditionellt - båda linjerna är placerade på ena sidan.

Men med större längd används ett av två alternativa system:

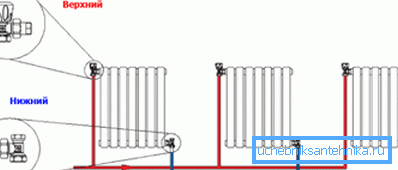

• diagonal - när flödet och returflödet bringas åt höger och till vänster, till de nedre och övre trådarna.
• Bottom down - när två nedre trådar används för att ansluta.

I båda fallen är det mer praktiskt att använda plug-in-pluggar och amerikaner - snabbkopplingar med en mössa.

material

Vad är bättre att bygga upp värme med egna händer? Låt oss gå igenom dess huvudelement.

kittel

Om ditt hus är gasifierat är det bästa alternativet när det gäller värmekostnader en gaspanna. Önskvärt - kondens: användningen av den totala värmen vid förbränning av gas (inklusive energi som tas från förbränningsprodukterna under kondensering) ökar dess effektivitet med 9-11%.

säkerhet

I ett slutet system är det ansvarigt för den så kallade säkerhetsgruppen - automatisk luftventil, säkerhetsventil och tryckmätare. Utöver dem är kretsen färdig med en expansionstank som kompenserar för en ökning av kylvätskans volym under expansion. Volymen är ungefär lika med 1/10 av den totala mängden kylvätska.

Användbar: Volymen av kylvätska i ett balanserat system antas vanligtvis vara 15 liter per 1 kW-timmars pannkraft.

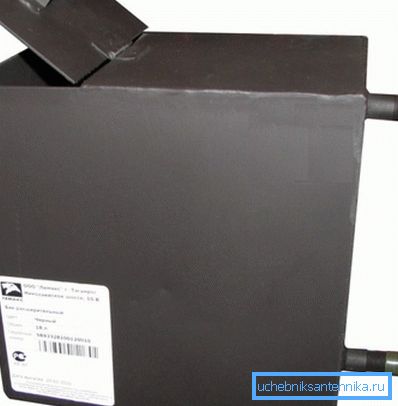

I ett öppet system (oftast ett tyngdkraftsmatat värmesystem i en 2-vånings byggnad) görs funktionerna hos alla ovanstående anordningar tilldelad en öppen expansionstank. Den är monterad på taket på andra våningen eller på vinden. Bottenarna läggs med en konstant sluttning, så att luften från dem tvingas ut av kylvätskan i tanken.

Värmeapparater

Om du använder uppvärmningsplanen i en 2-vånings byggnad med en fast bränslepanna, är det lämpligt att välja gjutjärnsektorns radiatorer eller register. Deras betydande massa och stora interna volymer betyder att kölden kommer att svalna ganska långsamt efter det att bränslet brinner ut.

I alla andra fall är det bästa valet aluminiumsnittsstrålar.

Vad är anledningen till instruktionen?

• De har utmärkt värmeavledning.
• Deras utseende passar in i vardagsrummets mest sofistikerade design.
• Slutligen verkar priset - från 280 rubel per sektion - inte ruinöst för den mest ekonomiska husägaren.

rör

Det typiska temperaturintervallet för autonom uppvärmning är 50-75 ° C med ett tryck av högst 2,5 atmosfärer.

Härifrån och rekommendationer om val av rör för uppvärmning:

• Förstärkt polypropen. Förstärkning kommer avsevärt att minska materialets termiska expansion.

• Tvärbunden polyeten.

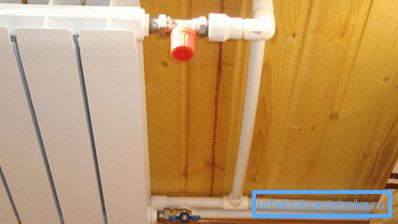

• Metall och plast. Bättre - med pressbeslag: Komprimering är mycket känslig för kalibreringskvaliteten och efter några månader börjar den strömma genom anslutningarna vid den minsta kränkningen av tekniken.

slutsats

Vi hoppas att våra rekommendationer hjälper läsaren att utforma och bygga sin egen uppvärmning. Som vanligt finns ytterligare tematisk information i bifogad video. Lycka till!
