Privat husuppvärmning design - de viktigaste stadierna

Uppvärmningsanordningen i huset kan delas upp i 2 delar: teoretisk - nödvändiga beräkningar utförs och praktiska - enligt de färdiga ritningarna utförs ledningar på golv och pannansband. Med tanke på vikten av korrekt urval av komponenter, fokuserar artikeln på den teoretiska delen.

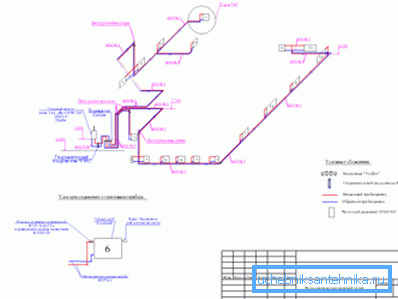

Värmesystemsdesign

Att utforma hemuppvärmning inom stadens gränser gör att man kan gå längs den enklaste vägen och organisera centraliserad uppvärmning. I det här fallet är det tillräckligt att helt enkelt bestämma rörens längd och diameter, samt välja önskad radiatorstorlek. Kostnaderna i detta fall kommer att vara minimala, eftersom du inte behöver spendera pengar på pannan eller på cirkulationspumpen.

Det blir lite svårare att utföra samma uppgift, men för ett lanthus. Med en sannolikhet på 99,9% finns det ingen centralvärme utanför staden, i bästa fall levereras el och gas till huset. I detta fall kommer utformningen av värmesystem för ett lanthus också att omfatta urval av pannkraften.

Vid utgången måste vi erhålla specifika uppgifter om:

• minsta pannaffekt
• material, längd och diameter av rör;
• Antalet radiatorer och deras område
• cirkulationspump för uppvärmning.

Allmänna bestämmelser för design av hushållsuppvärmning

Låt oss analysera uppbyggnaden av ett landsbygds värmesystem - i det här fallet är det nödvändigt att bestämma den minsta pannkraften som räcker för att värma huset. Beräkningen är baserad på det faktum att värmeförlust genom de omgivande strukturerna bör kompenseras av värmeingången från pannan.

I allmänt fall utförs beräkningen enligt formeln

där:

• Q - värmeförlust, W;
• S är området för den inneslutande strukturen (tak, vägg);
• ?T - Temperaturskillnad på gatan och inuti huset,? C;
• ? - värmeledningsförmåga, referensvärde, W / m •? С;
• V - Tjocklek på den inneslutande strukturen, m.

Var uppmärksam! Om du inte vill bry sig om standardmetoden, kan du alltid använda online-räknare. Naturligtvis kommer exaktheten i beräkningen att leda, men som praktiken visar, kommer det att vara tillräckligt för valet av pannan.

Vid utformning av uppvärmning av bostadshus är det i princip nödvändigt att ta hänsyn till sådana faktorer som:

• husorientering;
• klimatzon;
• riktningen och styrkan hos de rådande vindarna under uppvärmningssäsongen;
• typ av isolering av huset, installerade tvåglasfönster etc.

Förenklad beräkningsmetod

Att utforma ett värmesystem för ett hus kan också utföras med en enklare metod. Använd ofta ofta enkel missbruk, enligt vilken 1 m² Området ger en värmeförlust på ca 100 watt / timme. Det givna beroendeet gäller för områden med tempererat klimat.

Vid beräkningen rekommenderas att använda ett antal förädlingsfaktorer:

• Om takhöjden skiljer sig från 3 meter, matas en korrigeringsfaktor h / 3, där h är takhöjden;
• För hörnrummen ökar värmeförlusten med 80%, en faktor 1,8;
• Om antalet fönster överstiger 1, är korrigeringsfaktorn 1,8;

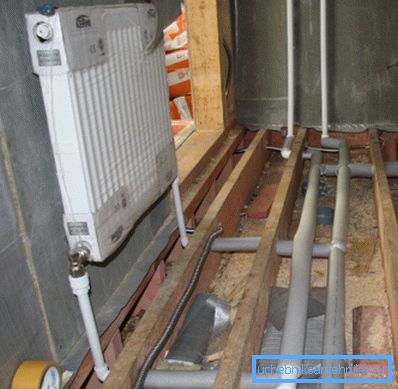

• Metoden för att ansluta radiatorn beaktas också. Om en lägre anslutning används kommer batteriet att värmas lite sämre, därför införs en korrigeringsfaktor på 1,1;

• För försäkring kan det erhållna resultatet ökas med cirka 15-20% så att uppvärmningen har en säkerhetsmarginal vid svåra frost, koefficienten är 1,2.

När beräkningen görs för hand, är resultatet jämförbart i noggrannhet med rekommendationer från tillverkare av pannor. Tänk på ett litet beräkningsexempel: du måste bestämma pannans kapacitet, tillräcklig för att värma ett hus med en total yta på 160 m² 2,9 m tak

Beräkningsförfarande:

• Vi bestämmer värmeförlusten separat för rummen med angivna koefficienter. Värmeförlust Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

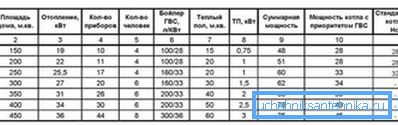

• Jämför med den genomsnittliga rekommenderade pannkraften beroende på området. Det kan ses att resultaten var ganska nära. Nu kan du välja en specifik modell av en el-, gas- eller fastbränslepanna som fokuserar på ström. Du kan köpa en modell med en liten marginal i kraft, priset på pannor med en skillnad på ett par kilowatt är inte mycket annorlunda.

Urval av radiatorer

Batteriet är bara en "mellanhand" som ansvarar för värmeöverföringen från pannan. Det är uppenbart att rummets uppvärmningsyta påverkas starkt av radiatorens yta. Därför är en preliminär bestämning av det erforderliga antalet sektioner nödvändigt.

Tillverkaren för varje modell av radiatorer är skyldig att ange värmeffekten - hur mycket värme 1 avsnittet kommer att ge när det är fyllt med kylvätska. Att känna till värmeförlusten i rummet kan du enkelt bestämma det önskade antalet radiatorsektioner.

Instruktioner för att räkna det önskade antalet sektioner kommer att se ut så här:

• bestäm värmeförlusten i rummet. Till exempel, för ett område på 25 m² med tak på 2,9 m kommer värmeförlusten att vara Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

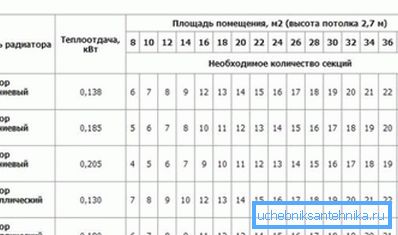

• sektionens kraft beror på typ av radiator, till exempel för ett A500 aluminium batteri är det 0,185 kW;
• bestämmer det erforderliga antalet sektioner N = 2,9 / 0,185 = 15,67? 16,0 st. Resultatet ligger också nära de värden som rekommenderas av batteriproducenterna.

Var uppmärksam! Vid installation av radiatorer rekommenderas det inte att stänga dem med gardiner, vilket leder till en minskning av värmeöverföringen.

Om värmerör och cirkulationspump

Rörets diameter måste vara tillräcklig så att kylvätskan cirkulerar utan problem vid en given hastighet längs värmekretsen. Vanligtvis väljer du bara de genomsnittliga rekommenderade värdena beroende på värmekretsens avsnitt. Diametrar upp till 50 mm används för stigare och mindre för golvledningar.

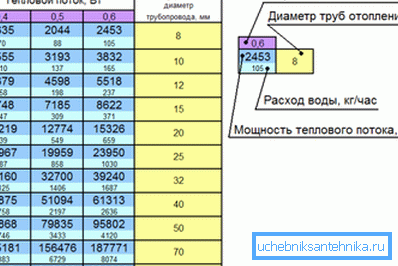

Vid utformning av ett lanthus görs uppvärmning självständigt, kan du använda de värden som anges i tabellen.

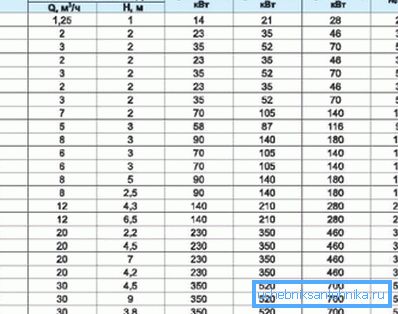

När det gäller cirkulationspumpen väljes den med 2 indikatorer:

• matningshastighet;
• huvudtryck.

Minsta obligatoriska arkivering bestäms av formeln

i denna formel

• Q - värmeförsörjning, kW;
• ?T är temperaturskillnaden mellan tillförselröret och returet, C.

Det erforderliga huvudet bestäms av följande förhållande

var

• R - minskning av trycket på grund av friktion i raka sektioner, Pa / m;
• l - rörlängd till det längsta batteriet, m
• ?Z är summan av lokala resistanser.

Var uppmärksam! När du väljer en pump ska du välja en modell vars egenskaper är så nära som möjligt för de värden som erhållits under beräkningen.

Sammanfattningsvis

Uppvärmningsdesign är inte så svår som det kan tyckas vid första anblicken. Även en person som är ytligt bekant med regelverket och beräkningsmetoder kan klara av detta. För att garantera värmen i huset är det tillräckligt att hålla sig till de föreslagna rekommendationerna.

I videon betraktas värmesystemets utformning mer i detalj.
