Plate radiator: enhet design, princip av drift,

Ett alternativ till de vanliga sektions-, panel- och rörformiga modellerna är den så kallade plattradioen. Dess design ger effektiv värmeöverföring med en betydande längd av rörledningar, vilket gör det möjligt att effektivt använda sådana produkter inte bara i bostadshus, men också i offentliga byggnader och industrianläggningar.

I vår artikel kommer vi att berätta om funktionerna i lamellarmodellerna och beskriva även deras huvudsakliga fördelar och nackdelar.

Produktbeskrivning

Enhetsdesign

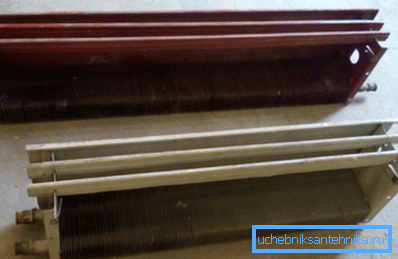

Gamla platta radiatorer av uppvärmning i Sovjetunionen användes nästan i nivå med de vanliga gjutjärnsbatterierna. De installerades i skolor, kliniker, offentliga institutioner - dvs. där det var nödvändigt att värma en tillräckligt stor volym luft.

Hittills har utformningen av sådana anordningar förbättrats något (främst tack vare användningen av moderna material), men det allmänna systemet har varit oförändrat:

• Systemet är baserat på ett U-format krökt rör genom vilket kylvätskan rör sig.. Kranar installeras vid inlopp och vid utlopp, vilket gör att radiatorn kan kapas av från systemet.

Var uppmärksam! Enkla kulventiler används oftast, eftersom justering av kylvätskeflödet inte krävs, men tillförlitlighet behövs så mycket som möjligt.

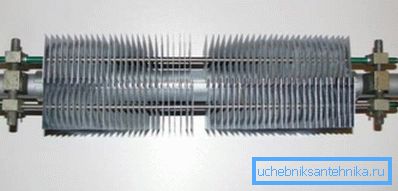

• Värmeväxlarplattor sätts på röret.. De kan tillverkas av samma material som själva röret, eller de kan tillverkas av en annan metall.

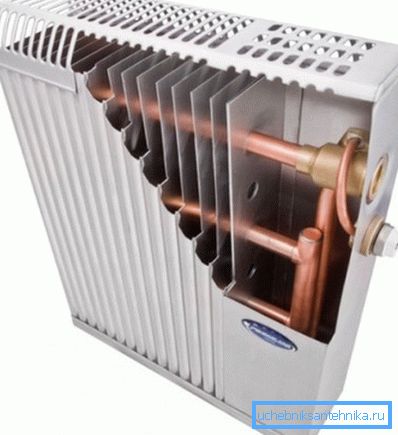

• Oftast är hela systemet monterat i ett tunnväggigt metallfall, vars huvuduppgift är att skydda värmeväxlare från damm, repor och brännskador vid kontakt med en värmare som en person är sparad. För att släppa hetluft i övre delen av kroppen görs hålen.

Princip för verksamheten

Ett sådant system fungerar helt enkelt:

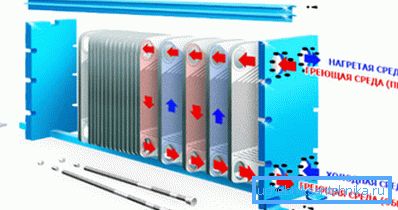

• Värmebäraren (varmt vatten eller ånga med hög temperatur) under tryck upp till 20 atmosfärer rör sig genom rör. I detta fall leder rörelsens höga hastighet till det faktum att kylflänsens temperatur sjunker något när man rör sig längs konturen.
• När man passerar genom området med värmeväxlare, avger vatten av en del energi till plattorna. De uppvärmdes snabbt till en hög temperatur.

• Kall luft kommer in i kylaggregatet genom hålen i botten.
• Ett stort område av plattorna underlättar värmeöverföring, eftersom de ligger i nästan hela ytan i kontakt med luft.
• Efter att lufttemperaturen stiger, stiger den och lämnar höljet genom hålen i locket.

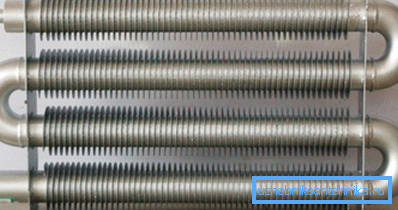

Var uppmärksam! Det finns också opackade modeller, men deras effektivitet är lägre på grund av en viss andel värmeförluster.

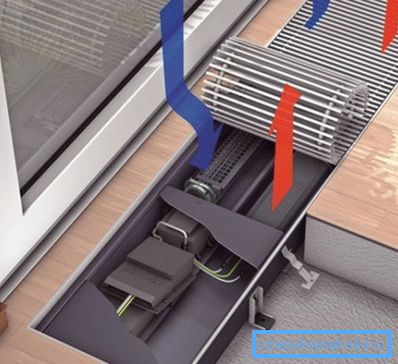

Processen för vertikal rörelse av luft under värmeväxling sker kontinuerligt och kallas konvektion. Uppvärmningsanordningar kallas ofta konvektorer.

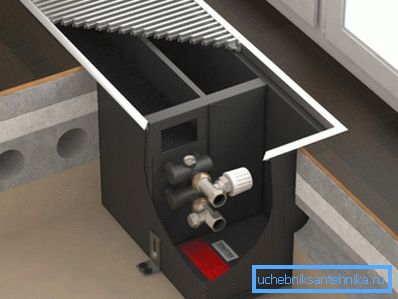

Det bör noteras att inte alltid den naturliga uppkomsten av luft är tillräckligt. I det här fallet är en fläkt monterad i nedre delen av höljet, vilket ger rörelser av luftmassor. Å ena sidan ökar kostnaden för uppvärmning på grund av användningen av ytterligare el, men å andra sidan ökar effektiviteten också betydligt.

Huvudsakliga sorter

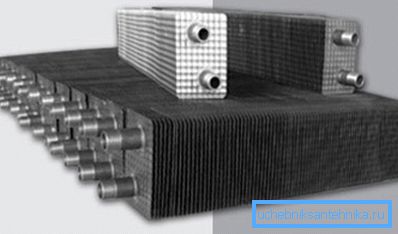

Hittills erbjuder marknaden flera typer av lamellartypsbatterier.

De kan delas upp i flera tecken:

Fördelar och nackdelar

Efterfrågan på platta radiatorer på marknaden värmare för kommersiell och offentlig fastighet beror på deras objektiva fördelar:

• För det första tillåter kylvätskans höga hastighet att lägga långa konturer med minimal energiförlust.
• För det andra gör bristen på inre fogar systemet extremt tillförlitligt: ​​en korrekt monterad krets utan läckage och luckor måste stå emot presstrycket upp till 40 atmosfärer.

• För det tredje är den otvivelaktiga fördelen den låga kostnaden för produkter och komponenter för dem på grund av designens enkelhet. Detta gäller främst termostater, som arbetar enligt principen att dosera flödet av kylvätska.

Naturligtvis finns det nackdelar:

• Å ena sidan lämnar utseendet på radiatorerna mycket att önska, eftersom lådkropparna inte skiljer sig åt i sin ursprungliga design.
• Å andra sidan, om du tar bort fallet, kommer värmeväxlarna att bli igensatta med damm, vilket avsevärt minskar värmeeffektiviteten.

Tips! Till och med ett slutet batteri bör rengöras regelbundet med en dammsugare och avlägsna smuts från utloppsöppningarna i övre delen av höljet.

slutsats

Lamellärstrålaren är ganska enkel, men samtidigt effektiv design. Det ska inte användas överallt, men där det är nödvändigt att värma ett stort område snabbt och effektivt, kommer det definitivt att vara lämpligt. Du kan lära dig mer om funktionerna hos sådana batterier om du tar dig tid att titta på videon i den här artikeln.
