Panelradio: designfunktioner, fördelar och nackdelar,

Det klassiska gjutjärnsbatteriet passar inte alltid in i interiören. Naturligtvis kan du täcka den med en vacker skärm eller stänga den med en gardin, men då kommer lejonens andel av värme helt enkelt inte att nå rummet. Lösningen i denna situation kan vara metallpanel radiatorer - de ser ovanliga ut och har utmärkt effektivitet.

Designfunktioner

Om det gäller konventionella gjutjärnsbatterier är uppvärmaren indelad i separata sektioner, panelytan är fast. Den är gjord av stålplåt, inuti är det ofta svetsat på ribborna av stålplåt för effektivare uppvärmning av rummet. På grund av detta har panelens radiatorer en utvecklad sidoyta, vilket förbättrar värmeöverföringen.

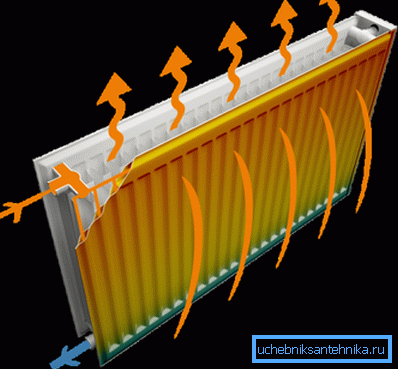

Luftventiler är gjorda i toppen och botten för att säkerställa konvektion. Med en sådan anordning kommer cirka 50% av den energi som överförs till rummet från termisk strålning från sidoytan och cirka 50% kommer från konvektion. Det vill säga, kyla luft tas från botten och går ut genom de övre hålen som redan är uppvärmda. Ytterligare plattor i konstruktionen används för att styra luftflödet.

Annars är principen om drift av panelradiatorer samma som för konventionella batterier - varmt vatten värmer upp metallet och ger värmeenergi till rummet. Ett krökt stålrör passerar genom värmaren, genom vilket kylvätskan cirkulerar.

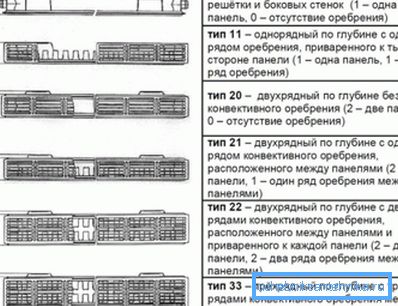

När det gäller skillnaderna i konstruktionen är panelens radiatorer uppdelade i:

• modeller utan konvektorpanel (typ 10) - anses vara enklaste, det finns ingen konvektorpanel;
• med en stålplåt (typ 11) - enstaka rader
• typ 20 - Radion med två rader utan inre fenor
• typ 21 - också dubbelrad, men det finns också 1 rad fenor inuti (det vill säga konvektion är försedd);
• typ 22 - 2 rader och dubbla inre revben

• typ 33 - 3 rader och tredubbla innerfena.

Radiatorer av paneltyp kan också variera kraftigt (både i höjd och djup). Detta gör det möjligt att välja en värmeanordning för ett vanligt hus och för ett rum med stora fönster.

När det gäller anslutningen av rören i värmesystemet finns det båda varianter med sidoanslutning och med botten (det vill säga tillförsel och returflöde finns på botten av värmaren).

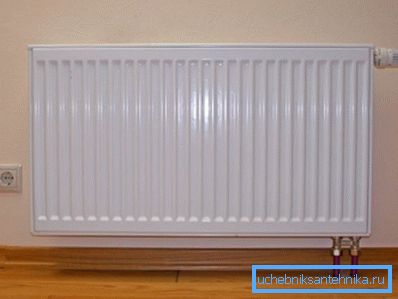

Var uppmärksam! Detta minskar effektiviteten av uppvärmning, men sådana panelradiatorer gör det möjligt att helt dölja rören i värmesystemet under golvet.

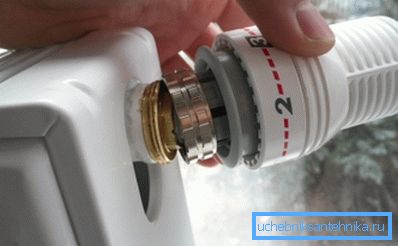

Också en termostat ingår vanligtvis i aggregatets värmare med en lägre anslutning (den är redan installerad på radiatorn själv). Så batteriet kan regleras inom ett brett område.

Läs mer om funktionerna i panelradiatorer

Panelvärmare kan vara något lägre i effektivitet än de bästa företrädarna för konventionella radiatorer (till exempel bimetalliska). Men det lönar sig i sin helhet med sitt utmärkta utseende, och skillnaden är inte så stor. Dessutom finns det ett antal funktioner, vars kunskap definitivt inte är överflödig.

Fördelar och nackdelar med stålpanelens radiatorer

Panelradiatorer har en imponerande förteckning över fördelar:

• På grund av en kombination av direkt värmeöverföring och konvektion överstiger enhetens effektivitet 75%, och värmen i rummet fördelas jämnare;
• Sådana anordningar kännetecknas av ett minskat behov av kylmedel jämfört med ett värmesystem som använder gjutjärnsbatterier, behovet av vatten är mer än fördubblat;

Var uppmärksam! Denna funktion har också en nackdel - eftersom det finns lite vatten i värmesystemet, måste pannan tändas oftare för att hålla temperaturen i ett visst område. I system med centraliserad uppvärmning spelar ingen mängd kylvätska i batteriet någon speciell roll.

• Priset på en panelradio är lägre än ett vakuum eller en bimetallisk. Detta förklaras av det faktum att stål är mycket lägre än koppar, och värmaren design är ganska enkel.

Det finns naturligtvis några nackdelar, du kan välja:

• stål är känsligt för korrosion och i allmänhet ställs ökade krav på kylvätskans kvalitet. Särskilt bör syran bibehållas på normal nivå (pH bör inte överstiga 9,5).

• Det rekommenderas att man inte lämnar panelens radiatorer länge utan vatten. Faktum är att stål kommer att rosta vid kontakt med luften;
• Sådana uppvärmningsanordningar är endast lämpliga för system med normalt tryck och kylvätsketemperatur inte högre än 110 ° C;
• De tolererar inte vattenhammare.

Montering av en panel radiator

Processen är något annorlunda än att installera ett konventionellt batteri.

Instruktionen består av följande punkter:

• Först måste du kontrollera om fönsterbrädan inte är för nära det övre konvektionsnätet. Om avståndet är mindre än 7 cm, kommer radiatorn att bli värre för att värma rummet.

Var uppmärksam! Tillverkare rekommenderar att du väljer en enhet ca 10% kraftfullare om luckorna till golvet och tröskeln är mindre än 10 cm.

• sedan fästar placeras på väggen, de kommer komplett med en radiator;
• sedan placeras radiatorn på fästena som är fasta i väggen. I detta fall är förpackningen från värmaren ännu inte helt borttagen, men endast i de platser där tillförsel- och urladdningsledningarna kommer att anslutas.
• Om anslutningen görs för hand, är nästa steg att installera Mayevsky-kranen längst upp på skärmen och termostaten (även med kylaren).

• pluggar är installerade.

Slutligen avlägsnas förpackningen från uppvärmningsanordningen först efter det att ytbehandlingarna i rummet är färdiga. På grund av detta är det inte nödvändigt att rengöra det från damm, och risken att skrapa ytan blev lägre.

De vanligaste installationsfel är:

• horisontell avvikelse under installationen. Som ett resultat blir anordningens värmeffekt lägre än den som tillverkaren förklarat.
• Om klyftan mellan golvet och botten av panelradiatorn är för stor kommer luften i nedre delen av rummet att bli för cool, vilket kommer att skapa obehag;
• Att måla en värmare med metallfärger är strängt förbjuden (detta kommer att förvärra värmeöverföringen av enheten), och luftutblåsningsanordningens utlopp är också målade ganska ofta.

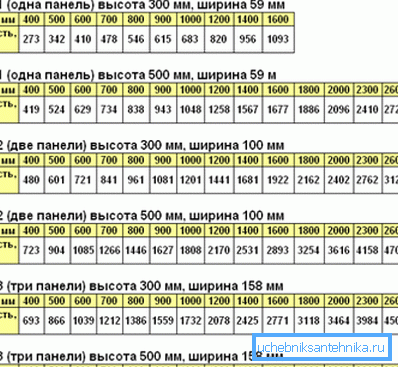

När det gäller val av värmekraft kan du helt enkelt beräkna rummets volym i kubikmeter och multiplicera med 41. Det resulterande numret anger den önskade effekten i watt för uppvärmning av rummet. De tekniska egenskaperna hos panelradiatorer med uppvärmning innefattar nödvändigtvis denna parameter så att den kan tas från dokumentationen på värmaren.

Sammanfattningsvis

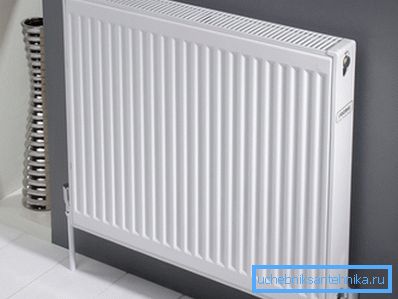

Panelvärmare är väldigt olika från alla vanliga värmeväxlare. Sådana värmare ser elegant ut och ser bra ut i alla interiörer, och möjligheten till lägre anslutning är värt mycket.

När det gäller vilka radiatorer som är bättre kan du råda dig att välja modeller med inre fenor, där överföringen av termisk energi kommer att utföras på två sätt.

Videon i den här artikeln visar enheten på stålpanelens radiator.
