Olika gasvärmepannor: principerna för deras arbete

Om huset har möjlighet att ansluta till en gasledning, blir det väldigt bekvämt att värma ditt hus genom att installera Lemax-gaspannor eller andra märken som värmare. Det viktigaste är att du klarar av att beräkna värmaren korrekt i förhållande till rummets bostadsyta och mängden kylvätska i kylaggregatet eller golvvärme.

Och vilket märke du väljer - Wisman, Mimax, Beretta - det är viktigt att de är lämpliga för typen av värmeväxlareuppvärmning, som kommer att diskuteras nedan, och dessutom tittar vi på ett videoklipp om pannorna.

Princip för verksamheten

Obs. Beroende på värmekretsen är det också nödvändigt att välja en värmepanna som kan vara antingen hög temperatur (konvektion) eller låg temperatur (kondensering). Så, om radiatorer behöver en vätsketemperatur på ca 60-80? C, sedan för ett varmt golv nog 30-50? C.

Konvektionsenheter

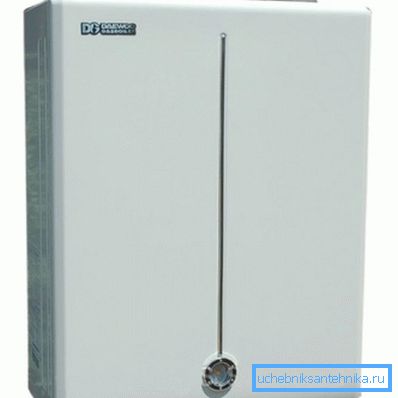

• Gaseldade pannor av konvektionstyp är mest efterfrågade i Ryska federationen, det kan till exempel vara en väggmonterad eller golvmonterad version av Daewoo DGB-100 MSC, som du ser på toppbilden. Det beror på det faktum att vi i de flesta fall föredrar radiatorer och inte golvvärmesystem - en långvarig vana och rädsla för de nya effekterna. Ändå presenteras sådana modeller med kraftfulla alternativ och i vissa fall kompletterar de även ett litet centralt pannrum för flera flervåningsbyggnader.

• Principen för drift av sådana enheter fungerar enligt samma system - bränslet går genom rörledningen till brännaren, som värmer värmebäraren med sin flamma, medan moderna brännare oftast fungerar både på propan och på naturgas. Den största nackdelen med traditionella pannor före kondensering är att den sekundära värmen som genereras i förbränningskammaren inte används för att öka effektiviteten, utan utmatas genom skorstenen till gatan.
• Det optimala temperaturregleringsområdet, det vill säga tyska WOLF, tjeckiska PROTHERM eller dieselgas finska TERMAX, ligger inom intervallet 60-80 ° C på grund av önskan om värmeväxlarens längsta livslängd. Dessa begränsningar beror på det faktum att vid en temperatur på 55-57 ° C (kritisk punkt) ackumuleras surt kondensat på värmeväxlaren, vilket förstör dess väggar. Syrindunstning bildas som ett resultat av termisk sönderdelning eller helt enkelt förbränning av gas.

Obs. Vid kombination av de två kretsarna - radiatorer och ett uppvärmt golv, rekommenderar instruktionen att använda traditionella modeller och sänkning av värmebärarens temperatur till det uppvärmda golvet utförs av en trevägsventil.

Kondenseringsenheter

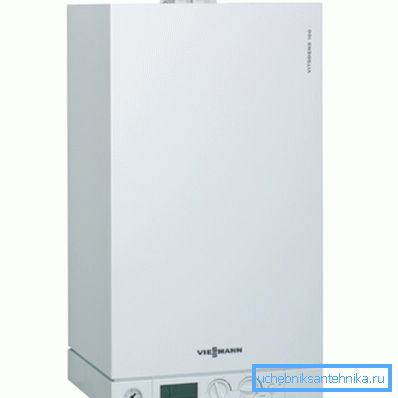

• Naturligtvis, jämfört med konvektion, upplever kondenseringskedjor för uppvärmning inte en sådan popularitet i Ryssland, särskilt eftersom priset på en sådan enhet är mycket högre, men detta beror på syrakondensatfiltreringssystemet. De användare, som ändå bestämde sig för ett sådant förvärv, är osannolikt att ångra det, eftersom besparingarna här är uppenbara - effektiviteten hos sådana enheter når ibland 111%!

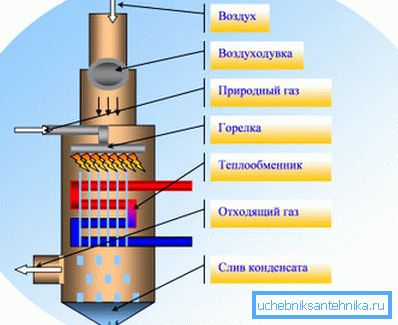

• Kondensgasvärmepanna fungerar enligt följande princip: naturgas levereras till brännaren, vars flamma värmer värmeväxlaren, men sekundärvärmen avlägsnas inte från bränslekammaren till gatan men används för sekundär uppvärmning. Med tanke på att sådana modeller är konstruerade för en optimal temperatur på 30-50 ° C, bildas sur kondensat där, men det kommer inte att skada värmeväxlaren när den faller ner. Därefter omdirigeras den via en särskild rörledning med filter till en viss kapacitet och förlorar nästan sin toxicitet.

Värmeväxlare

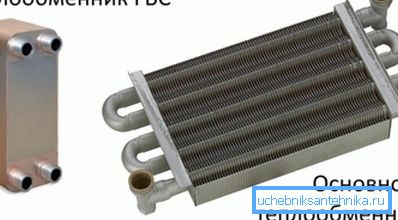

Alla värmepannor på gas har en värmeväxlare i sin konfiguration, som kan vara antingen bithermic, som du ser i överbilden eller separat. Den biterma versionen består av två konjugerade ihåliga profiler, det vill säga det är ett rör i ett rör med en lamellbeläggning för att skydda korrosionen. Vätska i innerröret matas till varmvattensystemet, och i det yttre - till värmekretsen.

Närvaron av en sådan nod underlättar pannans massa och dimensioner, exempelvis i SIGNAL- eller ISHMA-märkena (även om en separat version är möjlig där). I sådana fall finns det bara en nod och detta. Naturligtvis minskar dess vikt och dimensioner, men för enheter med en sådan anordning behöver inte en trevägsventil för varmt vatten, eftersom det är vattentemperaturen lägre (30 ° C) än i värmekretsen.

Trots alla fördelar är bitherma värmeväxlare olämpliga att arbeta med hårt vatten - salter och slagg som sätts på rörets väggar, blockera passagen, som efter det här nästan är omöjligt att rengöra. Faktum är att vid rengöring av dessa ämnen, som faller bort från metallen, inte lösa upp i slutet, men se ut som små bitar som fastnar i trängsel vid svängning och täppa till passagen.

Om det finns hårt vatten i ditt område är det bäst att välja AOGV med en separat värmeväxlare, som är lätt att rengöra, och det kläms inte så snabbt, till exempel CONORD, KEBER eller TERMONA. Detta är möjligt på grund av rörens större inre diameter, och även om det här alternativet kostar lite mer, sparar du längre livslängd.

Översikt över vissa modeller

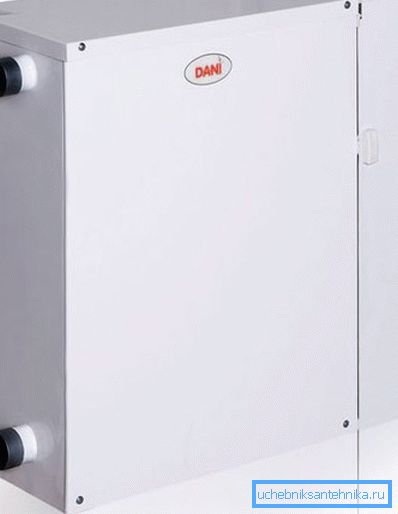

Dubbelkretsgaspannan för uppvärmning Dani kommer inte att använda luften från rummet där den är installerad - luftintaget kommer från gatan och produkterna med termisk sönderdelning utmatas genom en koaxial rökgas. Det nominella trycket vid gasintaget är 1274PA och det hetta vattnets arbetstryck är inte mer än 0,65 kPa. Om energibärarens nominella tryck inte överstiger 1274 Pa, är förbrukningen inte större än 0,8 m.³/ timme

Den dubbla kretsbitermiska traditionella uppvärmningsenheten NEVA LUX, som du kan se på toppbilden, produceras i Ryssland, varmvattenförsörjningen är 14 l / min, konstruerad för ett maximalt område på 240 m². Den nominella effekten hos en sådan apparat är 18 kW, kopparvärmeväxlaren, effektiviteten når 90%, den maximala temperaturen för termiska sönderdelningsprodukter är 130 ° C, läget är 100 ° C. Mått (höjd / bredd / djup) 720x410x326 mm, vikt 34,5 kg, 2 års garanti.

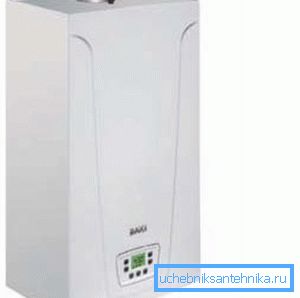

Waxi-gasenheten, som du ser på detta foto, är en väggmonterad dubbelkretsenhet med en maximal effekt på 14kW (tillräckligt för att rymma 140m²) med en maximal gasförbrukning på 1,63 m³/ timme Vid full effekt är enhetens effektivitet 92,9%, och om den fungerar i 30% effekt, blir effektiviteten 90%, varmvattnets temperatur är 30-55 ° C. Mått (höjd / bredd / djup) 700x400x280 mm, vikt 29,0 kg, 2 års garanti.

Värmepannan Aton är en kondensationsenhet konstruerad för lågtemperaturkretsar med maximal effekt, förutsatt att kondensationsläget observeras vara 24,6 kW och 22,1 kW typiskt. För uppvärmning i läge 60-80? C 6,3-21,4kW, och för 30-50? C - 6,9-21,7kW, utmatningen från DHW? T 30? C - 10 l / min.

Beretta Exclusive Green 30 CSI-modell av kondensationstyp, konstruerad för lågtemperaturkretsar, med maximal effekt underkastad efterlevnad av kondensationsläge på 30 kW. Samtidigt, i läge 60-80? C 99,1 kW och 30-50? C - 31,41 kW, produktiviteten hos varmvattenförsörjningen? T 30? C - 10 l / min. I intervallet 60-80 ° C är effektiviteten 95,5% och i intervallet 30-50 ° C - 105,2%. Beretta arbetar både med naturlig och flytande gas.

slutsats

Sammanfattningsvis kan vi säga att det finns också gaspannor för järnuppvärmning som kan installeras på golvet med egna händer, och i de flesta fall är det dubbla kretsmodeller av konvektionstyp. Vid installation för certifiering ska en företrädare för ett gasföretag med licens hämtas - så garantiperioden kommer inte att beräknas från inköpsdatumet, men från installationstillfället (se även artikeln Ferrol gas värmepannor och deras egenskaper).
