Oecd-bränslepannor: en översyn av modeller och principen om
Uppvärmning hemma kan göras på olika sätt, men nu de vanligaste radiatorkretsarna och golvvärmesystemen. Och i det andra fallet är gas och fastbränslepannor perfekt lämpade. Det finns naturligtvis andra märken av pannor, liksom andra typer av bränsle, som diesel eller el.
Men vi kan inte uppmärksamma allt på en gång, därför är vårt mål i denna artikel endast en tillverkare. Men vi kommer inte bara att göra en kort genomgång av modellerna utan också berätta om principen för deras arbete och visa dig också ett kort videoklipp.
Princip för verksamheten
Fast bränsle
- Solida bränsleenheter är brett utbredda i Ryssland och används inte bara för uppvärmning av hus, men används även framgångsrikt i ångbad.. Enheten i den traditionella enheten är ganska enkel - en värmeväxlare är monterad ovanför bränsleutrymmet, som kan vara i form av en tank eller i form av sammanlänkade rör. Förbränningsintensiteten kan enkelt justeras - dörrarna till eldstaden och asken, men i de senaste modellerna finns det ett helt system av ventiler som reglerar luftflödet.

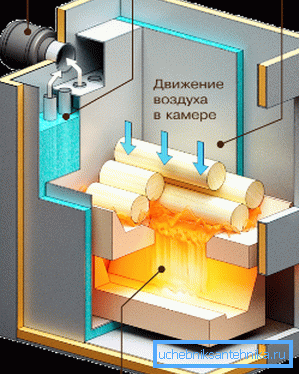

- Gasgeneratormodellen som arbetar enligt principen om pyrolysförbränning fungerar på ett helt annat sätt, det vill säga bränslet i enheten bränns med nästan ingen rest, vilket väsentligt ökar effektiviteten. I eldstaden sätts eld eller kol upp, varefter syreförsörjningen är delvis blockerad, vilket orsakar riklig rök (pyrolys) och dessa förbränningsprodukter kommer in i den andra efterbränningskammaren, där varmluftstimulerande förbränning matas genom en speciell kanal. Naturligtvis är priset på sådana modeller mycket högre, men bränsleförbrukningen är 3-4 gånger lägre, dessutom ökar effektiviteten, så besparingarna är uppenbara.
gas

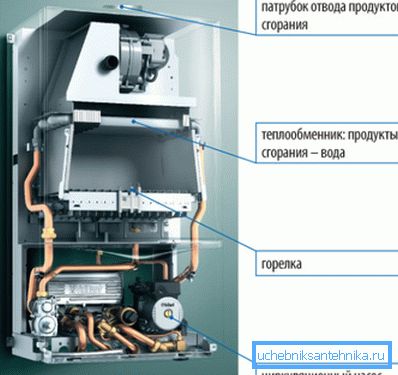

- Konvektionstypskedjor, som också kallas traditionella, arbetar enligt principen att värma en värmeväxlare med en brännflamma och direkt tvångsavlägsnande av gaser från förbränningskammaren. För den längsta användningen rekommenderas instruktionsboken att hålla sig till det optimala temperaturintervallet 60-80 ° C - det är viktigt eftersom kondensatbildningen är 55-57 ° C och när den sätts på värmeväxlaren förstörs metallväggar på grund av närvaron av syror där.
Obs. Värmeväxlarna själva är oftast gjorda av värmebeständigt stål, men det finns också alternativ till gjutjärn och aluminium, dessutom kan de vara separata och biterma (rör i röret).

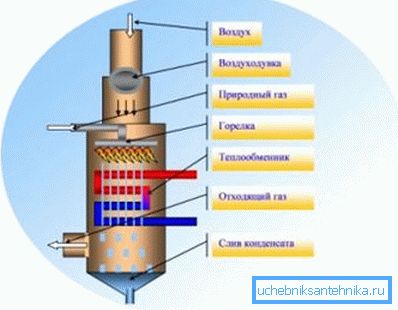

- Kondensatorkedjor, som även kallas lågtemperaturpannor, fungerar enligt en något annorlunda princip - där varmluft från förbränningskammaren omdirigeras inte till gatan men används för sekundär uppvärmning av värmeväxlaren. När den kritiska punkten för kondensat (55-57 ° C) uppnås, sätter den sura fukten enkelt ut, från vilken den släpps ut genom en speciell kanal genom filtren, vilket gör att enheten kan arbeta vid en optimal temperatur på 30-50 ° C. Arbetet i detta läge är mycket bekvämt för golvvärmesystem och höjer effektiviteten hos installationer upp till 108-111%!
Rekommendation. För en blandad värmekrets (radiatorer - golvvärme) är det mer fördelaktigt att använda traditionella modeller av konvektionstyp med en trevägsventil inbyggd i systemet, eftersom enhetens konstanta driftläge i sådana fall är mycket närmare baren 60-80 ° C.
Några modeller
AKTV-12-modifieringen av golvtypen har motsvarande effekt, enligt det digitala värdet på märkningen -12 kW, och det rekommenderas att kol, antracit och ved används som bränsle. Vattenmängden i tanken här är 35 liter, arbetstrycket är 2 bar, värmeväxlaren är tillverkad av värmebeständigt stål, avgaserna släpps ut genom skorstenen, effektiviteten av brinnande kol är minst 65%.
Bekvämligheten med denna modell är i närvaro av kokplattan, och dess övergripande dimensioner (höjd / bredd / djup) är 740x450x760 mm, med en totalvikt på 95 kg.
Centers gasgenererande (pyrolys) fastbränslesystem är tillverkat av 6 mm tjocka stålplåt och stålrör, som strömlinjerar (systematiskt fördelar) gasernas rörelse och deras bränning. På grund av detta är effektiviteten hos enheter av denna typ 89%.
| parametrar | Måttenhet | B-1 | ||||||
| effekt | kW | 10 | 13 | 17 | 25 | 31 | 38 | |
| Uppvärmd område | m2 | 100 | 130 | 170 | 250 | 310 | 380 | |
| Värmeväxlingsyta | m2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
| Hämtar volymen | kg | 50 | 60 | 70 | 80 | 90 | 100 | |
| skorsten | se2 | 150 | 300 | 300 | 300 | 300 | 300 | |
| Tryckluft | mm / H20 | 1,5-3,0 | ||||||
| Skorstenslängd | m | 4 | 4,5 | 4,5 | 5,0 | 5,0 | 5,5 | |
| Total vikt | kg | 300 | 340 | 394 | 456 | 480 | 520 | |
| Times-åtgärder | höjden | se | 135 | 140 | 145 | 160 | 160 | 185 |
| bredd | 58 | 58 | 60 | 65 | 65 | 68 | ||
| Djup och svin | 63 + 20 | 76 + 20 | 78 + 20 | 80 + 20 | 85 + 20 | 91 + 20 |

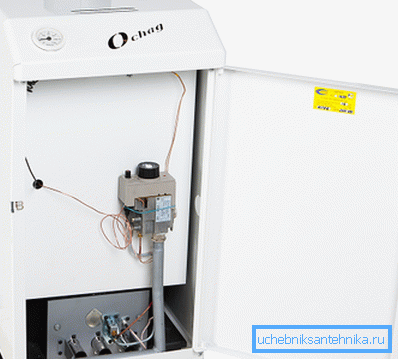

Konvektionsgaskedjor i CENTER kan vara både enkrets- och dubbelkrets, och denna skillnad framgår av märkningen, det vill säga förkortningen KSGV betyder närvaron av två kretsar och KSG-en, det finns tre grader av skydd. Bedömd drivkraft för olika modifieringar kan vara 7, 10, 12,5, 16, 20 och 25 kW och är avsedd för uppvärmning av områden på 70, 100, 125, 160, 200 och 250m2 respektive.
Obs. För närvarande producerar produktionsorganisationen inte gaspannor av detta kondensatyps märke.
slutsats
Det är mycket möjligt att installera en fast bränsle- eller gaspanna för ett uppvärmningssystem med egna händer, men för det här måste du förstå värmesystemen, annars kan du inte bara göra en korrekt anslutning av enheten. Dessutom, när det gäller gasmodeller, behöver du definitivt bjuda in en specialist med licens för undersökning och officiell lansering - detta kommer att medföra att garantiperioden löper ut från den här tiden.
