Möt elvärmepannor 220v

Du kanske kan köpa en el- eller elpanna för uppvärmning av ett 220 V-hus, antingen på din bostad eller i nätbutiker. Men den mest grundläggande saken här är att korrekt beräkna kraften så att det räcker för att värma ditt hem.

Dessutom måste du ta hänsyn till andra parametrar, till exempel:

• tvärsnittet av ledningarna i byggnaden i förhållande till den totala effektförbrukningen;
• eller det faktum att spänningen i nätverket är stabil.

Självklart finns det ganska många olika nyanser och utan dem när du installerar sådana enheter, så kommer vi att försöka lära känna de viktigaste.

Elektriska pannor

De viktigaste skillnaderna

Obs. Alla elektriska pannor som används på 220V eller 230V-nät är uppdelade i två huvudkategorier enligt metoden för uppvärmning av en vätska. En av dem värmer den med en rörformad elvärmare eller värmeelement, och den andra med elektroder med en joniseringsmetod.

Förklaringar till fotot:

1. TENY - en på toppen och två nedan;
2. Flytande värmeväxlare;
3. Isolerande skikt;
4. Expansionstank;
5. Säkerhetsventil OB;
6. Tryckgivare;
7. Hydrogrupp (tillförsel och ledningsvätska);
8. Värmeväxlarens luftventil: A - retur från systemet, B - matar till systemet

• Elektriska pannor som arbetar med värmeelement är som regel monterade på väggen (monterad), har ett ganska attraktivt utseende och liten storlek vilket gör att de passar perfekt in i rummet. Uppstart termostatventiler i automatiskt läge ger önskad nivå av värmefluid för att upprätthålla ett stabilt mikroklimat i rummet. Detta underlättas av flera sensorer som övervakar inte bara vätskans temperatur, men också luftens tillstånd i rummet.

• Uppvärmningsrörets skal är vanligtvis tillverkat av aluminium, stål eller titan, och inuti finns en nikkelkropp med kontaktstänger och allt detta pressas in i röret med kvartsand. Effekten av enheten beror huvudsakligen på värmeelementens egen kraft och deras antal, hushållsinstallationer (upp till 4 kW) drivs från 220V-nätet (enfas), men kraftfullare behöver redan 380V (trefas). Vissa pannor inkluderar en hjälpcirkulationspump, vilket gör det lättare att installera och starta värmekretsen.

• En helt annan uppvärmning av kylvätskan sker i elektrodkällor, som, liksom elvärmare, arbetar på ett varierbart nätverk av 220V och 380V (enfas och trefas), och antalet faser beror på enhetens effekt. Men elektrodtypen av enheter skiljer sig inte bara från upphovsrincipen utan även av lägre strömförbrukning, även om priset på dessa och andra enheter med liknande utdata är ungefär densamma.

• I sådana pannor monteras två polära elektroder, vilka är belägna direkt i den uppvärmda vätskan och joniseringsprocessen sker här. I vårt nätverk är frekvensen av strömmen 50 Hz, därför kommer polariteten att ändras så många gånger per sekund, och jonerna ändrar respektive rörelseriktningen respektive. Från en sådan frekvens värmer de upp, det vill säga kylmediet värms upp.
• Det är möjligt att notera säkerheten hos sådana apparater - i händelse av vätskeläckage stoppar systemet sitt arbete, eftersom materialet för elektrodkretsens krets helt enkelt försvinner. Det visar sig att i värmeelementen stänger kretsen nichrome-spiralen, och här - kylvätskan själv.

OBS! Jag vill omedelbart skingra farhågorna hos användare som inte känner till elens lagar - nuvarande passerar längs det kortaste motståndets väg - i detta fall - mellan elektroderna och farozonen är bara mellan dem. Värmebäraren i systemet är inte energiserad, därför är det säkert, som instruktionerna om användningen av pannan säger om det.

Tenovy modeller

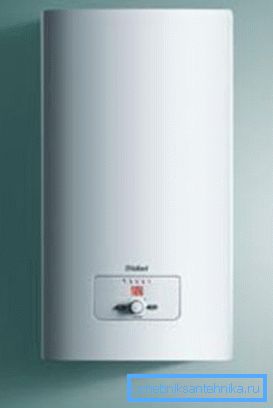

I det övre fotot ser du WAILLANT eloBLOCK TEN elpanna. En sådan modifiering har en ledande position i världsstandarder, inte bara i tekniska egenskaper utan också i design, vilket gör att värmeanordningen passar perfekt in i rummet.

Effekten av denna enhet med olika modifieringar kan vara från 6 till 28 kW, så olika modeller kan drivas antingen från _?220V eller från _?380V - allt beror på enhetens konsumerade och producerade effekt.

WAILLANT eloBLOCK har en maximal vattenuppvärmningstemperatur på 85 ° C med en volym av en expansionstank med värme på 7 liter, ett minsta arbetstryck på 0,8 bar och högst 3 bar. Under drift rekommenderas att hålla trycket inom 1-2 bar, även om denna indikator naturligtvis kan ändras om det behövs. Dimensionerna på enhetens höjd / bredd / djup är 740x410x330 mm med en massa på 34 kg.

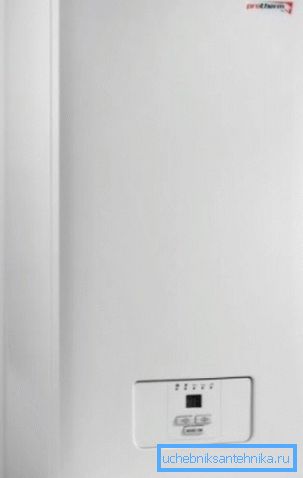

TENOV enplanimetrisk panna av gångjärnet PROTHERM 12K-typ representerar värmeenheten där modellerna 6K och 9K arbetar från ett variabelt nätverk 220B. Men 12K, 18K, 21K, 24K modellen är redan ansluten till tre faser _?380V, men samtidigt har 6K- och 9K-modellerna möjlighet att ansluta tre fasor.

Enheten har 2 värmeelement med sex effektnivåer, nominell effekt 6 kW med en genomsnittlig effektivitet på 99%. Den maximala vattentemperaturen är 85 ° C, pumpens maximala arbetstryck är 0,8 bar, det minsta är 3 bar, den rekommenderade 1-2 baren.

Elektroder modeller

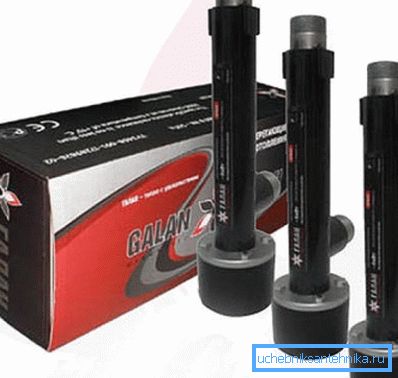

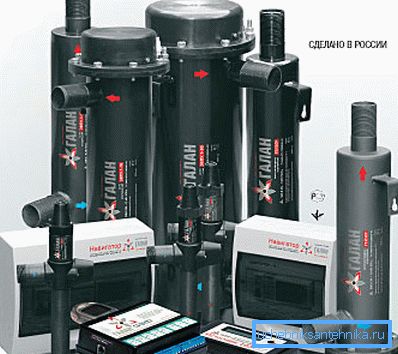

I Ryssland, oftast i butikerna kan du hitta produkter från den inhemska tillverkaren av företaget Galan, och det här är mycket bra, eftersom sådana enheter kan värma ett rum med vilket område som helst och kan klara det här inte alls sämre än dyra importerade analoger.

Sådana anordningar som du enkelt kan installera med egna händer, förstås, om du förstår värmekretsarna. Flödesformiga jonvärmare används allmänt både för radiatorkretsar och för golvvärmesystem. Huvudvillkoren är att pannan är vertikal och ovanför tillförselröret.

Tabell över förhållandet mellan kraften hos pannorna till storleken på rummet

Obs. Tabellen visar modifieringarna av tillverkaren Galan, men de förbättras ständigt över tiden. Därför kan dessa parametrar uppfattas endast som generella men inte noggrant känneteckna en eller annan typ av panna.

slutsats

Som du kan se är installationen av någon elektrisk panna i form av komplexitet mycket enklare än installationen av gas, flytande bränsle och till och med fastbränsleenheter, eftersom du inte behöver lösa problemet med uttömda förbränningsprodukter - här finns de helt enkelt inte! I den här artikeln finns ett videoklipp som hjälper dig att bli bättre bekant med materialet.
