Montering för radiatorer: val, installation och typer av

Radiatorvärmare placeras vanligen under fönstren. Endast ibland ger projektet ett annat ställe. För att fixa värmaren används vägg- eller golvfäste för radiatorer radiatorer. För närvarande finns det många typer av dem.

Urval och montering av fästelement

När du väljer fixeringselement bör du fokusera på följande punkter:

• material av vilket radiatorer är gjorda;
• batteristorlekar;
• väggmaterial;
• fönsterdimensioner, deras nummer och plats
• rum design projekt.

Var uppmärksam! Instruktionen noterar att ju tyngre värmaren desto tjockare hållaren borde vara. Material radiator och fästelement måste matcha varandra.

Genom att bedöma ovanstående aspekter kan du välja rätt typ av hållare och bestämma önskat antal hållare.

Beräkning av fästelement

När de installeras under Windows, behålls följande avstånd:

• från golv bör vara minst 8-12 cm;
• till väggar ca 3-5 cm;
• till windowsills inte mindre än 6-10 cm.

Om hur många fästen behöver för en radiator.

Deras antal beror på värmarens längd.

1. När sektionerna är små - upp till 10 stycken placeras 2 hållare överst, en annan är monterad nedanför.
2. Om batteriet består av 10-14 celler, installeras 3 monteringar överst, 2 nedan.
3. Under varje efterföljande 4-7 sektioner av ett gjutjärnsbatteri och 10 analoger av aluminium och tubulär med egna händer, läggs ett stöd upptill och nedtill.

Märkning för monteringshållare

En mycket viktig fråga är hur man markerar bilagan för radiatorer.

1. Det bästa alternativet är när värmaren ligger precis i mitten av fönstret. Baserat på detta, hitta mitten av öppningen på väggen och dra en vertikal linje.
2. Vidare finns det två alternativ. Om kablarna är lägre, rita en horisontell linje som markerar batteriets övre kant. Vid installation av radiatorer med sidoanslutningar är det viktigt att placera uppvärmningsrören. Lägg i det här fallet den horisontella linjen som kommer från tillförselledningen (topp).
3. Mät luckorna mellan hållarna på batteriet. Utsätt dem i förhållande till de ritade linjerna.

Typ av hållare

Ordern och reglerna för installation av batterier är inte beroende av deras typ, endast typen av hållare ändras.

Stötdämpare av gjutjärn

Fästen för gjutjärns radiatorer är de tjockaste och tyngsta, eftersom genom åren bör hålla mycket vikt. Dessa krökta stift eller platta krokar är gjorda separat eller fäst på en stålremsa av 2-3 stycken.

Produkterna är inte målade eller vita (standard) beläggning appliceras på dem. För att beställa kan du välja en annan färg.

Den vanligaste monteringen för gjutjärns radiatorer.

1. Gjutjärnspinnehållare.
2. Justerbara stålstöd. De gör det möjligt att ändra klyftan mellan väggen och radiatorn samtidigt som du trimmer batteriet horisontellt och i höjd.
3. Stålfästen.
4. Hållare grupperade på en metallremsa.

Var uppmärksam! Innan du köper, överväga storleken på stöden. De är gjorda under fästsektionerna, med olika djup. I vilket fall som helst måste hållaren se till att gapet på väggarna inte är mindre än 30-50 mm.

Förutom stiftfästena för batterier är gjutjärnskrokar gjorda. De är färdiga med dowels. Produkten är monterad enligt följande: Ett hål borras i vilket en plastdyk är inkopplad. Hållaren är skruvad i den, med en tråd på ena sidan.

Förutom väggmontering finns också en golvmontering av gjutjärn med hjälp av ben. Deras pris beror på huruvida deras höjd kan justeras eller inte.

De övre bågarna, som fastar sektionerna på stödet, skiljer sig också åt. De är gjorda av ståltråd eller har formen av en kedja av rörliga konjugatlänkar. I alla fall är radiatorn fixerade till stoppet med hjälp av bultar och bågar.

Fästdon för bimetall- och aluminiumbatterier

Fästning för aluminium radiatorer och bimetall liknar analoger för gjutjärn, men är gjord av tunn metall.

1. De mest krävda vinkel universella hållarna för båda typerna av enheter. De är överst och botten är utrustade med urtag för kollektorn. På grund av detta kan de monteras både till vänster och till höger.

1. Benen för bimetall och aluminium producerar inte. Men de producerar ställningar som tillåter golvmonterad montering av batterier. Först är ett sådant stöd fastsatt på golvet, sedan placeras en radiator på den och fästs.

Användning av golvställ är optimal när väggarna inte kan hålla extra vikt. Till exempel är det svårt att montera radiatorer på sandwichpaneler, glas, gipsskivor.

Stöd för stålapparater

Det finns två typer av sådana anordningar: panel- och rörformiga motsvarigheter.

De behöver olika typer av fästelement.

1. Särskilda fästen är svetsade på bakpanelens bakre väggar. Med hjälp hänger enheterna på parenteserna. Denna montering för stål radiatorer har en speciell form, konstruerad för parentes.

Var uppmärksam! När du installerar panelenheter bör du noggrant övervaka den vertikala placeringen av parenteserna eftersom 4-6 häftklamrar ska träffa krokarna exakt. Det är nödvändigt att väggen var helt jämn och jämn.

1. Eftersom värmen på radiatorn är liten, räcker det med att fixa det på fästena på toppen. Från botten kan du lägga stöd, de kommer att ge honom en horisontell riktning. De klamrar fast i parenteserna med krokar och bara vilar mot väggen.
2. För större tillförlitlighet expanderar den del av fästet på stålradiatorer som vetter mot väggen.

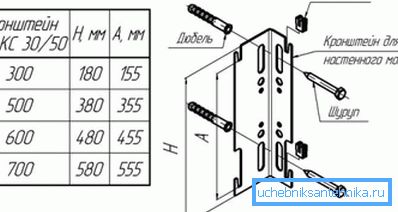

Nedre tabellen visar dimensionerna av de beskrivna monteringarna.

Det finns speciella remsor för enkel installation. Dessa är metallremsor som har plastklemmar underifrån och uppifrån. Med denna metod att fixa konsolen på radiatorn behövs inte. Remsorna skruvas på väggen, batteriet sätts i dem, hålls av plastkrok.

Fäste för fastsättning av en radiator av värmepumpar liknar en produkt för en sektionsanalog.

Den består också av krokar, endast av annan storlek, som är utrustade med plastföremål.

1. Tillverkare producerar och specialhållare SMB, som har grepp för rör.
2. Detta är en stålremsa med plastklämmor och ett stöd för batterihyllan nedan.
3. Sådana fästelement kan användas när värmen på radiatorn fylld med kylmedel är högst 100 kg.
4. Installation av batteriet här är extremt enkelt. Installera enheten på ett stöd, ta det upp till klippen. De griper nära röret, snapar.

Det finns också en andra modell för förenklad installation - SVD-hållaren. Den består av två noder. Den första är fixerad på väggen, den andra på batteriet. När du installerar enheten är de sammankopplade och anslutna med en slinga av stål.

Golvfästning av sådana batterier kan ske med hjälp av rörstopp som är svetsade på fabriken eller med hakar med krokar. På dem är anordningen hängd, racket själv för att fixera radiatorn är fastsatt på golvet.

slutsats

Det finns många typer av armaturer för uppvärmning av radiatorer. De kan vara både vägg och golv. Standardmodeller är pålitliga, men det är svårare att montera dem. Verktyg och banden för förenklad installation sparar arbetskostnader och tidskostnader, men kostnaden är mer.

Videon i den här artikeln innehåller visuell information.
