Mayevskys kran till gjutjärnstrålen: variationer, utrustning

Alla som använder vattenuppvärmning är väl medvetna om problemet med att lufta systemet och om det är lättare att lösa problemet med autonomi, då är det för centraliserade system svårare, men installationen av Mayevsky-kranen på gjutjärnstrålen är i alla fall bra.

Faktum är att denna ventil används för olika vattenbatterier, såsom sektion, rörformad och panel, gjord av gjutjärn, stål, aluminium och bimetall - luft kan ackumuleras i någon av dem, så att dess etsning ibland är den första nödvändigheten att säkerställa full rumsuppvärmning . Men du kommer att lära dig om allt i de minsta detaljerna nedan, och du kan också titta på videon i den här artikeln.

Mayevsky-ventilen

Obs. Mayevskys kran kallas en typ av ventiler med en ventil, med vilken luft dräneras från radiatorer.

• År 1931 beslutades, enligt beslut av den statliga planeringskommittén, att man använde luftkranar på radiatorer för att blöda luft från dem, och 1933 Leningrad-ingenjören Ch.B. Mayevsky introducerade den hermetiska ventilen som utvecklats av honom som öppnade med en korsformad nyckel. Nu öppnas det som regel med en insexnyckel eller en skruvmejsel, men den här enheten förblir oförändrad idag.
• Denna design är en nåltypsventil, där stången förflyttas av en skruv med ett fyrsidigt huvud, som har en slits, Därför regleras det också av en skruvmejsel. Hålet där Mayevskys kran är inkopplad för gjutjärnstrålar med 15 mm liknar DU 15 eller? - Den är placerad i den övre delen av batteriet till vänster eller till höger parallellt med värmekopet eller det övre matningsröret.

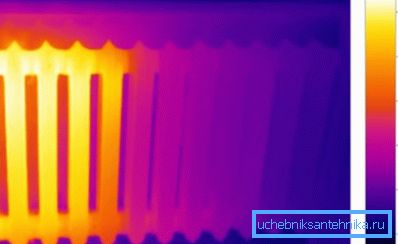

• Du har förmodligen stött på en situation där radiatorn har olika temperaturer på olika ställen (hett i ena änden och kall på den andra), eller alla batterier är kalla och samtidigt grannar drivna från samma stigare - hett. Och i ett och annat fall är situationen för den som är skyldig i luftpluggar, som oftast inte ackumuleras i kretsens rör, men i sektioner av radiatorer, som inte släpper in i vatten, det vill säga låter inte kylvätskan cirkulera i hela enheten.
• Luft ackumuleras vanligen i botten av batteriet., där kylvätskans cirkulation var långsam och i gamla tider löses problemet med borttagningen med hjälp av en konventionell kran som installerades vid ingången eller i någons lägenhet - luften var uttömd med vatten och kylvätskan slogs samman med en stor mängd.

Dessutom gjordes detta även när ventilen inte längre var en nyhet - fördelarna med alla resurser övergavs och energiförbrukningen för kylvätskan var av liten intresse för alla, men nu lärde de sig att räkna, och det här fästet visade sig vara mycket användbart.

Obs. Det bör noteras att en sådan ventil inte är en panacea och om du blöder och batteriet förblir knappt varmt, är anledningen att den är igensatt och måste spolas.

arter

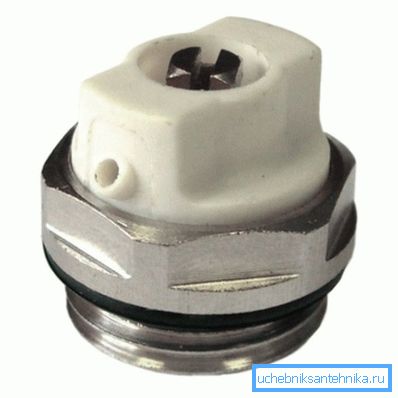

Den vanligaste världen över för vattenvärmesystem är en manuell typventil som styrs av en hylsnyckel eller skruvmejsel - du kan se bilden i toppbilden. Namnet (definitionen) kommer från kontrollmetoden, men detta förringar inte dess fördelar. Mekanismen är ganska tillförlitlig och, om den installeras korrekt, skapar aldrig problem och orsakar inte några klagomål.

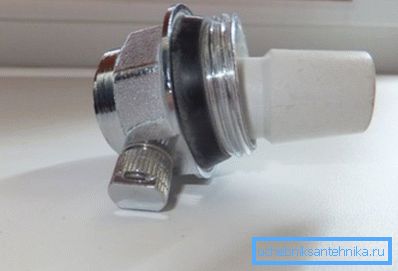

I vissa fall krävs installation av en automatisk Mayevsky kran, till exempel där underhåll av värmare är svårt eller omöjligt alls - personalen kan helt enkelt vara frånvarande.

Men med sådana anordningar bör man vara mycket försiktig, eftersom de självständigt blöder luften, tillsammans med vilket vatten kommer ut, så för bostäder, offentliga byggnader, affärer och kontor, är detta knappast acceptabelt - det är bäst att använda manuell version av mekanismen, ja och priset är mycket mindre.

anordning

I utseende är kranen eller ventilen i Mayevsky mycket lik den vanligaste pluggen. Endast med ett lite modifierat huvud, eftersom det finns en anordning för styrning av nyckeln och skruvmejseln.

Hela luftventilen är gjord av två huvuddelar - själva fallet, som skruvas in i den monterade gängade borrningen och ventilen, gjord i form av en skruv med en avsmalnande ände, vilket tydligt framgår av ritningen ovan.

Ett kalibrerat hål är gjord i insidan av höljet från baksidan - när skruven är åtdragen kommer en kon in och klättrar passagen.

Principen för dess funktion är extremt tydlig från mekanismen: När den avsmalnande skruven lossas, släpps passagen, värmebäraren trycker på luften och passerar genom sektionerna, kommer till hålet och går ner, naturligtvis kommer något vatten ut, men även för ett autonomt värmesystem har det inte absolut inget värde.

Fördelen med den här enheten är att den kan styras även av en tonåring - skruven kan skruvas upp mycket enkelt och efter några varv är en karakteristisk lyft redan hörbar - luften släpps.

Dessutom är intaget av varmt vatten från systemet via en sådan anordning nästan omöjlig, så de verktyg som serverar dig kommer att vara mycket glada att se ventilen på batterierna.

Rekommendation. Om du bestämmer dig för att släppa ut luften i radiatorerna, var noga med att använda en grundskål eller åtminstone en tallrik, eftersom det i något fall kommer lite vatten att spillas på golvet.

Luftventilinstallation

Så, om du bestämmer dig för att installera Mayevsky-kranen för bimetalliska radiatorer (gjutjärn eller aluminium), först och främst, självklart, bör du gå till affären och köpa den.

Dessutom behöver du fum-tejp (om du arbetar med ett gjutjärn, kan du använda släp) och sanitetspasta "Unipak", som förseglar den gängade anslutningen.

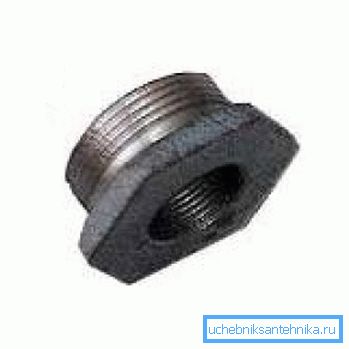

På bimetall- och aluminiumradiatorer finns redan ett inlopp för enheten, endast en vanlig plugg är inkopplad där (i de flesta fall är radiatorer redan utrustade med en riktig kran), men för gjutjärn måste du köpa en futork med ett gängat hål, som i toppbildet.

För att installera enheten på värmaren krävs det att du stänger av avstängningsventilerna (kranen) på till- och returledningarna, och om det inte finns någon, betyder det att du måste tömma vattnet från systemet eller vänta på att värmesäsongen ska sluta (i slutet dräneras vattnet).

Byt ut en skål eller en djup platta, skruva loss kontakten eller futorku om det är gjutjärn och rengör det gängade hålet från det skräp som alltid ackumuleras där, även om radiatorerna installerades för inte så länge sedan.

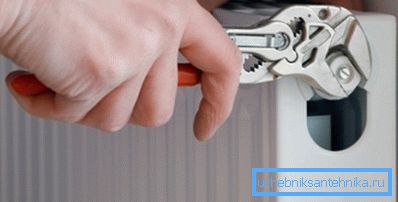

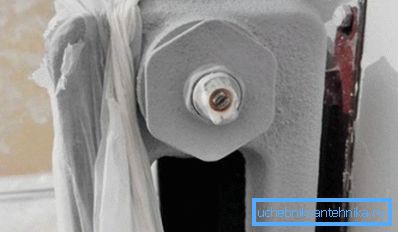

Om det är gjutjärn, vrid sedan en futorka med ett hål, förspänna det med släp och smörj Unipak pasta, och dra åt det måste vara mycket starkt - vanligtvis används gasnyckel nr. 2 för detta. Efter detta, rulla med Mayevskys kran med en fum-tejp, smörj den med en pasta och skruva in den i hålet. Öppna ventilerna på ventilerna och kontrollera ventilens funktion.

slutsats

Som du kan se kan hela kraninstallationen ske med egna händer utan hjälp, och det här är inget komplicerat. Men med att ha etablerat en sådan mekanism kan du korrigera situationen när som helst på året om luft kommer in i värmesystemet.
