Kylareffekt. principen för operation. faktorer som påverkar

Effekten av en värmningsradio är just den parameter som bestämmer hur effektivt en enhet värmer sin omgivande luft. Om vi ​​planerar återuppbyggnaden av värmesystemet måste vi behärska metoden för att beräkna prestanda för sådana produkter, eftersom varken överskott eller brist på ström är oacceptabelt.

Batteriets värmeavledning

Principen för driften av radiatorn

Innan vi går vidare till beräkningen av driftsparametrar måste vi förstå hur värmebatteriet fungerar, och vilket värde vi behöver beräkna för att utvärdera dess effektivitet.

Radiatorn (oavsett om det är vatten eller el med oljekylare) fungerar enligt en ganska enkel princip:

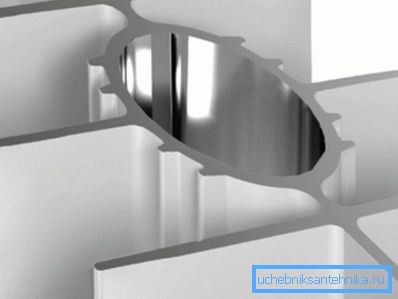

• Inuti enheten finns reservoarer där det uppvärmda kylvätskan cirkulerar.. Den heta substansen stiger, den nedkyldes - går ner, eftersom vätskan ständigt rör sig.

Var uppmärksam! I elektriska apparater uppstår värme i själva radiatorn, i vattenanordningar i pannan eller ugnen, men i så fall är skillnaderna obetydliga.

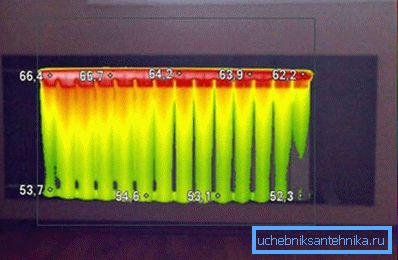

• Vid förflyttning är kylvätskan i kontakt med tankarnas väggar, vilket ger dem lite av deras värme. I detta fall, ju längre tid kontakten och desto större temperaturskillnad desto mer värme ger vätskan av.
• Uppvärmd från insidan, överför väggarna i sin tur värmeenergi till miljön, värma luften.
• För att öka värmeöverföringseffektiviteten görs radiatorer i form av fenor., ökar ytan i kontakt med luften. Ibland fixas ytterligare metallplattor på ytan - de tjänar också för att accelerera värmeöverföringen.

Var uppmärksam! Närvaron av värmeväxlingsribben stimulerar konvektion - rörelsen av hetluft mellan plattorna. Således kombineras två värmeprinciper: radiator och konvektor.

Effektradiatorer - stål, gjutjärn, aluminium, bimetall, etc. - bestäms av hur mycket värme de kan ge till miljön per tidsenhet. I pass till värmebatterier är denna parameter oftast föreskriven.

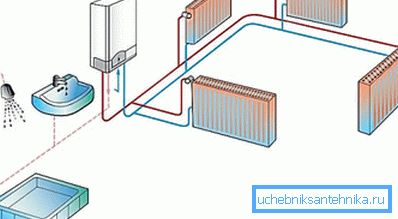

Val av optimal värmeöverföringsanordning är mycket viktigt:

• I system med centralvärme leder överskott av värmeöverföring till överhettning av rummet. Som ett resultat måste vi bära kostnaderna för antingen ytterligare luftning eller installation av termiska ventiler - mikroklimatet i sig försämras allvarligt.
• Om prestanda för de installerade enheterna inte räcker, kommer de att tvingas arbeta inom ramen för deras kapacitet. Å ena sidan minskar detta avsevärt produktens livslängd och å andra sidan leder det till en periodisk "underflöde", när temperaturen i rummet minskar avsevärt trots alla ansträngningar från varmvattenpannan.

• Dessutom kan enheten med tung belastning misslyckas. Detta gäller speciellt för elektriska modeller, eftersom kraften hos oljebalatorn måste väljas med en marginal på ca 20-25%.

Faktorer som påverkar värmeöverföringen

Om vi ​​analyserar informationen från tillverkare och experter så kan vi se att exempelvis kraften i aluminiumradiatorer för uppvärmning är signifikant högre än för gjutjärnsmodeller av den gamla typen.

Detta beror på skillnader i design och material:

• För det första desto större batteriets interna volym, desto mer kylmedel kommer in i den och ju mer energi det ger. Därför är det ganska logiskt att en stor enhet värmer mer effektivt än en kompakt en (naturligtvis, naturligtvis). Priset kommer också att skilja sig, inte bara på grund av skillnaden i kostnaden för materialet som används för att producera batteriet.

• För det andra beror prestationen på det inkommande kylmedels temperatur: ju varmare vattnet desto mer värme kan det extraheras.
• För det tredje, ju bättre materialet leder värme, desto högre blir värmeöverföringen. Den minst effektiva när det gäller denna indikator är produkter gjorda av gjutjärn, och koppar, aluminium och bimetallmodeller konkurrerar om ledande positioner.

Var uppmärksam! I genomsnitt är kraften i en sektion av en aluminium radiator högre än den för bimetalliska (aluminium + stål eller aluminium + koppar) strukturer. Men i praktiken är nyanserna av produktionstekniken också viktiga, så detta beroendet är inte bokstavligt.

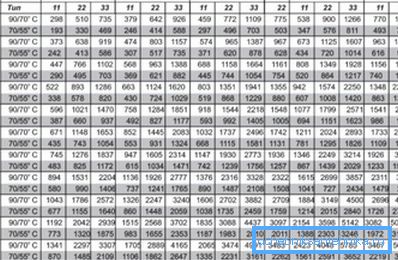

För jämförelse, nedan är en tabell med effektradiatorer av olika slag. Mer detaljerad information om värmeffektiviteten hos vissa modeller av värmebatterier finns i diagrammen i artikeln.

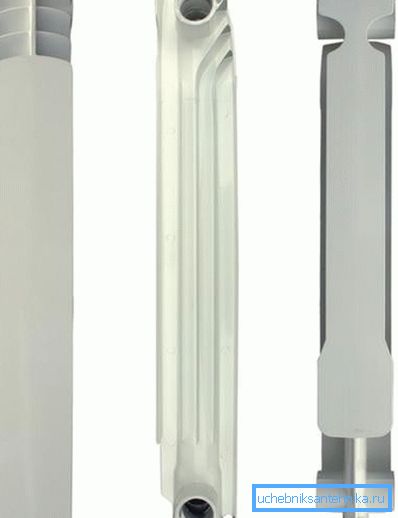

Det bör noteras att kraften i ståluppvärmningsradiatorer, som har en panelkonstruktion, indikeras baserat på hela produkten, medan för sektionsstrukturer innehåller instruktionen ofta två värden: sektionsvärmeffekt och samma parameter för hela radiatorn.

Beräkning av strömförbrukning

Beräkningsmetoder

För att välja batterier för ström måste vi först beräkna hur mycket värme rummet förbrukar.

Detta kan göras på flera sätt, så här beskriver vi det mest effektiva:

• Först måste vi beräkna rummets volym, multiplicera sitt område med höjden.
• Då bestämmer vi det grundläggande behovet av värme genom att multiplicera volymen med standardkoefficienten 41 watt.

Var uppmärksam! Detta värde gäller för den europeiska delen av Ryska federationen. De södra och norra regionerna har sina egna normer, eftersom klimatet är väsentligt annorlunda.

• Det resulterande värdet måste justeras för att kompensera för värmeförlust. För att göra detta, lägg till 100 watt till ett fönster och ca 200 watt till ytterdörren.
• Det finns ett annat tillvägagångssätt för att kompensera för värmeförluster. Till exempel, med ett fönster och en yttervägg, ökar vi värmeförbrukningen med 20%, två fönster och två ytterväggar - med 30%, medan vi använder skärmar för radiatorer - ytterligare 25%.

Vidare används den resulterande siffran för att beräkna det önskade antalet värmare. För att göra detta delar vi upp det med kraften i en sektion av värmningsradiatorn och avrundar resultatet till ett helt tal.

Beräkningen av antalet sektioner på ett enkelt exempel

Så, låt oss försöka lista ut hur i praktiken kan du göra beräkningen själv.

Baslinjerdata är som följer:

• Rummets yta är 16 m2.
• Takhöjd - 3,5 m.
• Ett fönster, en yttervägg.

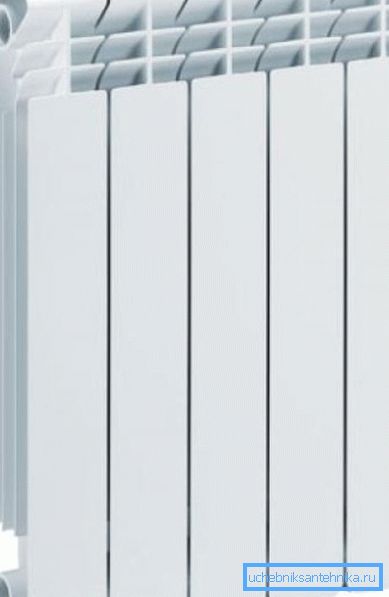

• Det är planerat att installera sektionsbatterier med ett interaxiellt avstånd på 500 mm (kraften i aluminiums radiatorsektionen är 139 W).
• Skärmen kommer inte att installeras.

Beräkningsmetoden är följande:

• Bestäm volymen: 16 x 3,5 = 56m3.
• Beräkna behovet av värme: 56 x 41 = 2296 watt.
• Vi presenterar ett ändringsförslag på förekomsten av fönster och ytterväggar: 2296 + 2296х0.2 = 2755.2 watt.
• Vi beräknar antalet sektioner: 2755.2 / 139 = 19.8.

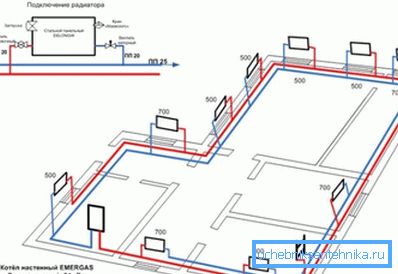

Följaktligen måste vi installera minst 20 delar av aluminium radiatorn. Idealt sett måste du köpa två paneler med 10 revben, placera dem på motsatta väggar för mer enhetlig uppvärmning - då är värmen i strömmen tillräckligt för att hålla ett optimalt mikroklimat i det här rummet.

slutsats

Att veta rummets rum och beräkna radiatorkapaciteten per 1 m2, kommer vi att kunna hämta de uppvärmningsanordningar som är nödvändiga för att säkerställa en bekväm temperatur i bostaden. Naturligtvis kan du alltid installera batterier med prestandamarginal, justera deras arbete manuellt eller automatiskt, men här kan du inte göra utan beräkningar. Du kan lära dig mer om metoden för att bestämma värmeöverföringen av batterier genom att titta på videon i den här artikeln.
