Kulventiler för uppvärmning: strukturella egenskaper,

Varje värmesystem består av ett antal olika noder, utformade för att utföra vissa uppgifter. Men det är just de kranar för uppvärmning som är de viktigaste komponenterna i systemet, eftersom de med hjälp av flödet av kylvätska styrs.

Ett brett sortiment av olika ventiler är representerade på marknaden, vilket kännetecknas av genomströmning, borrdiameter, nominellt och maximalt tillåtet tryck, tillverkningsmaterial etc. Vad ska man välja bland olika lösningar på marknaden?

Strukturella skillnader i boll-typ låsningsmekanismer

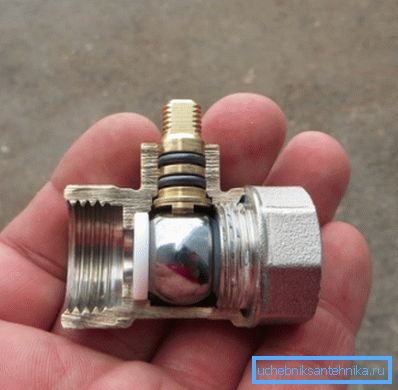

Kula (nål) ventiler får sitt namn i enlighet med ventilens form, vilket är en boll med ett genomgående hål.

Enhetsanvisningarna är enkla:

• På grund av rotationen runt sin axel sammanfaller det genomgående hålet på bollen med hålen på kroppen genom vilken kylmediet passerar.
• Ytterligare rotation av ventilen leder till det faktum att hålen genom vilka kylmediet passerar inte sammanfaller och flödet stannar.

Kulventilen för uppvärmning har sålunda två huvudsakliga arbetspositioner, nämligen "stängda" och "öppna". Mellanliggande positioner där huvudet lossnar, är som regel inte angivna.

Enligt genomgående hålkonfiguration utmärks följande typer:

• enkla modifieringar med ett rakt hål;
• trevägs modifiering med ett L-format hål;
• trevägs modifieringar med en T-formad öppning.

Viktigt: För att koppla ur batteriet från värmesystemet, används ofta ändringar med rakt hål som stoppventil.

I enlighet med typen av anslutning är ventilerna av följande typer:

• Flänsventiler - Den appliceras både i hushållet och i industriella system. Flänsventilerna är pålitliga och slitstarka och är därför konstruerade för långvarig drift i system med högt tryck.

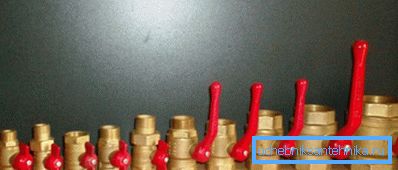

• Kopplingsdetaljer används i hushållsuppvärmning. Dessa enheter kallas på grund av monteringsdesignens egenskaper.

Kopplingskranar är valda för ett specifikt värmesystem baserat på parametrarna för genomströmning och det maximala arbetstrycket i nätverket.

I enlighet med kapaciteten är kulventilerna indelade i följande modifieringar:

• Standardanordningar kännetecknas av en bandbredd på upp till 80%;
• fullborrningsanordningar öppnas fullständigt och hindrar i princip inte kylvätskans flöde.

Viktigt: För hushållsuppvärmningssystem, för att säkerställa maximal värmeöverföring från radiatorer, är det lämpligt att installera fullborrspärrventiler. Sådana anordningar i öppen form kommer inte att hindra kylmedlets framsteg.

Urval enligt typ av produktionsmaterial

En nålventil för uppvärmning väljs inte bara utifrån egenskaperna och parametrarna för ett visst system, men också i enlighet med typen av produktionsmaterial.

Följande sorter finns på marknaden idag:

• Modifikationer med ett hölje av stål - kännetecknas av hög hållfasthet, tål väsentliga mekaniska belastningar men kännetecknas av låg korrosionsbeständighet.

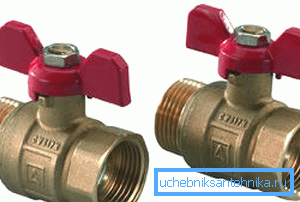

• Mässing eller bronsmodifikationer - varierar i plasticitet och därmed motstånd mot mekaniska belastningar. Dessutom är mässing och borprodukter korrosionsbeständiga och rekommenderas därför för användning i system med överdriven styvhet och aggressivitet av kylvätskan.

• Modifieringar från rostfritt stål till salu är extremt sällsynta och dyra. Driftstiden för sådana strukturer är den längsta av alla ovanstående produkter.

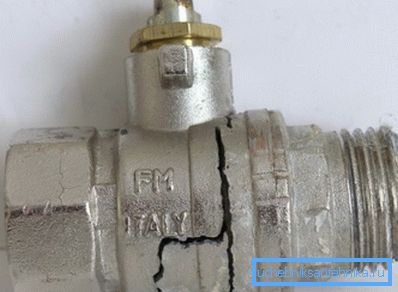

• Modifieringar gjorda av silumin implementeras som en falsk för mässing eller bronsventiler. Priset på sådana produkter är lågt, men de misslyckas snabbt.

Silumin är ett ömtåligt material som bokstavligen smälter från överdriven mekanisk stress och smulor på grund av temperaturförändringar.

Det är inte lätt att skilja siluminprodukter från brons, men det är möjligt. Det räcker att göra en djup rep med en kniv eller en fil på kranens kropp.

Om skrapremsan är gul är den mässing eller brons.

Om skrapbandet är vit, är det troligtvis att produkten kommer från silumin och det bör inte köpas.

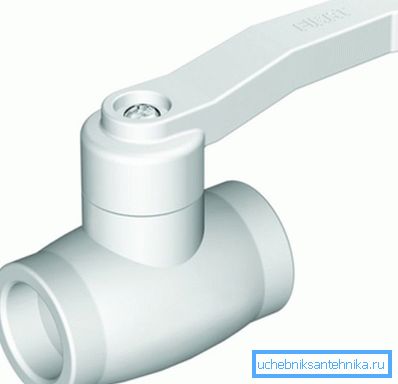

• Modifieringar gjorda av polymermaterial är en separat kategori av ventiler. Sådana kranar installeras för uppvärmning, sammansatta av polypropenrör genom svetsning.

En karakteristisk skillnad mellan produkter gjorda av polymera material är storleken större än dimensionerna av metallkomponenterna.

När det gäller hållbarhet är polymerkranar praktiskt taget inte sämre än metallmodifieringar, eftersom de inte korroderar. Typiska exempel på polymerventiler är ventiler med polypropenhölje.

Hur är kranen Mayevsky och vad den används till

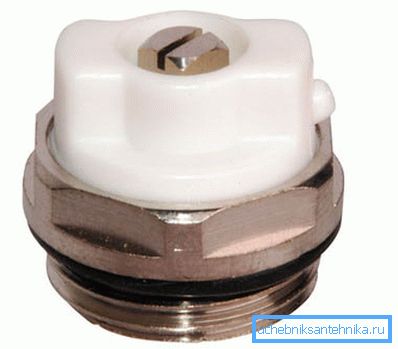

Kran Mayevsky är en luftventil av bolltyp. Syftet med anordningen är att släppa ut luft och / eller kylmedel vid ett övertryck i systemet.

Traditionellt är Mayevsky-kranen installerad i radiatorens övre sida, där den skruvas in som en plugg. Strukturellt är produkten en liten bricka med tråd på kanten. Metallkärnan i tillbehöret smälts i ett plastfodral.

Ventilen vrids om sin axel med hjälp av en speciell socketnyckel eller med hjälp av en slitsskruvmejsel. Blödande överskott luft genom sidoöppningen.

Instruktionen för luftblödning är inget komplicerat:

• Vi sätter in en skruvmejsel i spåret eller lägger en nyckel på skaftet.
• Att göra egna händer en vrid moturs och vi hör en hiss - den lämnar luften.
• Blåsluft bör styras av testmätarens vittnesmål på värmeutrustningen. När trycket når den rekommenderade nivån (för autonoma system inte mer än 1,5-2 Bar) är ventilen stängd medurs.

Viktigt: Kylvätskan kan tillsammans med överskottsluften gå ut ur luftventilen, så du bör skruva loss ventilen genom att hålla en liten behållare under den.

Om man i färd med att montera värmesystemet visade det sig att det inte fanns någon Mayevsky kran, kan man få genom att installera en konventionell kulventil.

Men denna lösning har flera nackdelar:

• För det första kommer den vanliga kranen att se omständlig och inte estetiskt tilltalande.
• För det andra ger de vanliga ventilerna inte tillräcklig komfort vid blödningsluft, eftersom utloppet av sådana tillbehör är stort.

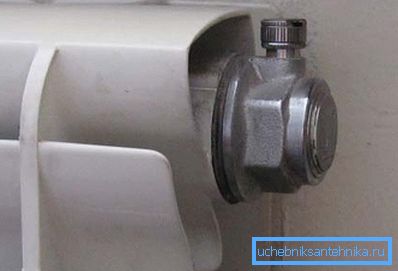

Viktigt: Mayevskys kran är en mekanisk luftventil som kräver direkt mänskligt deltagande i övervakning av tryckparametrar. Tillsammans med mekaniska anordningar finns det automatiska ventilationsventiler på marknaden, vilka arbetar själva när trycket i systemet överstiger den tillåtna norm.

slutsats

I artikeln listade vi de viktigaste typerna av kulventiler, liksom deras design och operativa egenskaper. Nu kan du fatta rätt beslut om vilken typ av stoppventiler du kan behöva för att implementera dessa eller andra värmesystem (se även artikeln Reparation av värmesystemet - vi bryr oss om värmeanläggningens hälsa).

Mer användbar information kan hittas genom att titta på videon i den här artikeln.
