Kortfattat om värmemätare: installationsplatser, mekaniska,

Funktionssättet för ett autonomt uppvärmningssystem är enkelt att ställa in, liksom ta hänsyn till kostnaden för att köpa energi. Men kvaliteten på uppvärmning av stadsbyggnader lämnar mycket att önska, och betalning för de tillhandahållna tjänsterna debiteras regelbundet och i sin helhet. Därför installerar allt fler människor mätare för uppvärmning i en lägenhet, vilket möjliggör en mer exakt redovisning av den mottagna värmeenergin och dess kostnad.

Installationsställen för mätinstrument

Den ekonomiska fördel som mätaren ger i lägenheten är uppenbar. Genom att använda det betalar du inte bara värmetjänster, men mängden värmeenergi som kommer in i lägenheten. Det är trots allt ingen hemlighet för alla att verktyg ofta inte följer normerna och temperaturen i hus sjunker under en viss nivå.

Tips! Effekten kommer att bli ännu större om mätaren för uppvärmning installeras efter att du har vidtagit åtgärder för att minska värmeförlusten med egna händer eller med hjälp av ett anlitat team av byggare. Byt fönsterblocken till lufttätt, gör väggisolering och så vidare.

Instruktionen för installation av mätinstrument ger två platser där de kan installeras:

• på husets centrala samlare - i det här fallet tas hänsyn till de tjänster som görs för invånarna i alla lägenheter som är anslutna till stigaren.
• på individuella inlopp - här kommer lägenhets värmemätare att räkna med egna värmekostnader, vilket ska betalas.

Redovisning av allmänna huskostnader

Det enklaste och billigaste sättet är att installera en doseringsenhet i källaren, på huvudrören som levererar kylmedel till lägenheterna. I det här fallet kommer enheten, vars pris är ganska hög, att köpas i bulk och kommer inte att orsaka irreparabel skada på familjebudgeten.

Innan du betalar för uppvärmningstjänster måste du ta avläsning av enheten och dela dem i alla hyresgäster, med hänsyn till bostadsområdet. Om de fakturor som utfärdats av operativorganisationen inte sammanfaller med de uppgifter som erhållits som ett resultat av beräkningarna kan du tvinga den oärliga leverantören att returnera tidigare överförda pengar.

Vanliga mätare för uppvärmning kan installeras med samtycke från alla invånare i huset eller verandaen. Beslutet måste säkras genom protokoll. Bara så är det legitimt. Baserat på detta dokument bör du kontakta behöriga myndigheter för tillstånd att installera en offentlig mätare.

Redovisning av enskilda kostnader

Ovanstående alternativ har flera nackdelar.

I synnerhet räknas den här enheten inte bara värmeenergin som levereras till din lägenhet, men också värmeförlusten som uppstår:

• i otillräckligt isolerade huvudrör som passerar genom källare och tekniska golv;
• i den kalla entrén;
• i lägenheter av skrupelfria hyresgäster som inte vidtar åtgärder för att öka bostads energieffektiviteten.

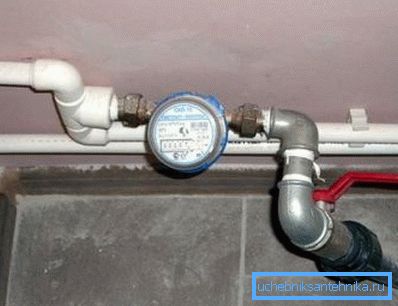

Med tanke på ovanstående är det önskvärt att fortfarande sätta mätaren på värmen i lägenheten. Även om du kommer att behöva spendera betydligt mer pengar på detta, kommer du utan tvekan att få ett ekonomiskt resultat när värmeräkningarna minskar.

Men även i det här fallet måste du möta vissa svårigheter:

1. I byggnaderna i den gamla byggnaden användes ett vertikalt kopplingsschema över värmepanna. Det innebär att ett separat rör som kommer från grannarna är lämpligt för varje radiator. Följaktligen är det nödvändigt och samma antal redovisningsanordningar, som absolut inte är lönsamma. Att lösa problemet kommer att hjälpa värmemätare i lägenheten, som installeras direkt på radiatorerna. Men installationen av sådana enheter måste samordnas med driftkontoret, eftersom deras avläsningar inte får användas överallt för att ta hänsyn till den mottagna värmen.

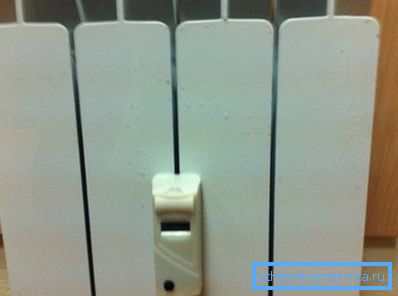

2. Du kan också fixa mängden värmeenergi som tas emot i lägenheter med vertikalt ledningsdragning med hjälp av distributörerna. De beräknar volymen och kvaliteten på inkommande kylvätska baserat på temperaturskillnaden mellan batteriets yta och luften i rummet.

1. Det enklaste alternativet är att installera en allmän hemmamätare.. Detta alternativ diskuterades i detalj i föregående avsnitt.

När det gäller de mer moderna husen, flyter kylmediet genom horisontella rör, matas från en vertikal stigare. I detta fall kan du enkelt ordna uppvärmning av mätaren. Bara köpa den typ av mätutrustning du gillar.

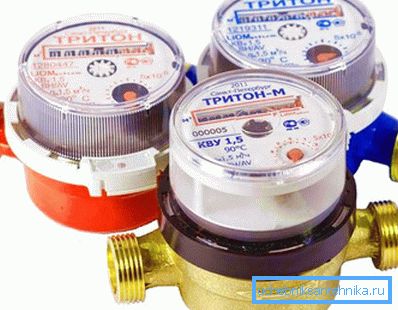

Varianter av värmemätare

mekanisk

Deras design är den enklaste.

Det finns tre huvudvarianter:

• skruv;
• turbin;
• med pumphjul.

Låt oss se hur värmemätaren fungerar: i mekaniska anordningar sätts mätskalan i rörelse på grund av kylvätskeströmmen. Den passande vätskan vänder denna eller den mekanismen.

Enheter är mest tillgängliga, men har vissa funktioner:

1. Kan inte användas om hårt vatten strömmar genom rören.
2. Mycket känslig för kylmedlets fysiska renhet. Partiklar av skräp, skalor och skalor kan bryta mätarens mekanism, vilket är omöjligt att reparera.
3. Enheten tar felaktigt hänsyn till flödet om det sker skarpa fluktuationer i vätsketrycket i flödesröret.

Tips! Om du väljer att använda en mekanisk värmemätare, är det lämpligt att installera en sil vid inloppet av värmesystemet (upp till enhetens installationsplats) som fäller fasta partiklar i kylvätskan.

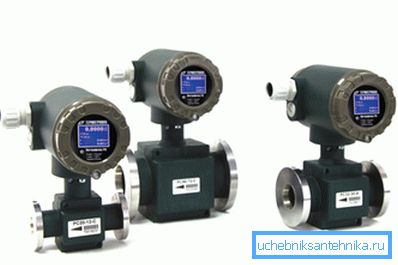

elektromagnetisk

I dessa enheter används principen för elektromagnetisk induktion - utseendet av el när en vätska passerar i ett magnetfält. Mätarna kontakta inte direkt med vatten och ge noggrann mätning.

Men det finns några mindre brister:

• Elektromagnetisk räknare måste vara korrekt installerad och ansluten.
• Om kylvätskan innehåller en stor mängd föroreningar, kanske inte avläsningarna motsvarar den mängd värmeenergi som tillförs.

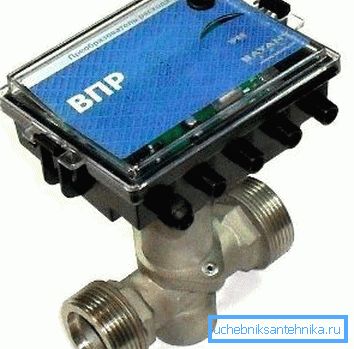

vortex

Anordningen tar hänsyn till mängden kylvätska som används på basis av turbulenta eddier, vilka bildas bakom ett speciellt placerat hinder i vätskans bana. En sådan anordning kan installeras på både horisontella och vertikala rör.

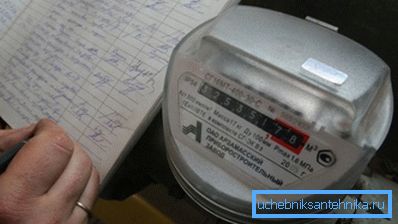

Följande omständigheter påverkar bokföringsnoggrannheten:

• kvaliteten på flytande vatten;
• svetsverk som utförs i värmenätet;
• Närvaron av luft i rörledningarna.

Det bör också noteras att mineralföroreningar och kemiska element upplösta i vatten inte påverkar enheterna negativt. Och du kan bli av med andra problem med hjälp av ett nätfilter med en magnet, som är monterad på inkommande rör.

Var uppmärksam! För att flödesmätaren ska fungera korrekt är det nödvändigt att det finns en rak sektion av rörledningen av en viss längd framför den. Det beror på värmemätarmodellen och finns i den medföljande dokumentationen.

ultraljud

Mätanordningen som arbetar på ultraljudsprincipen består av en signalkälla och mottagare. Det mäter tiden under vilken en vätska färdas ett tidigare känt avstånd och beräknar på grundval av detta volymen och flödeshastigheten.

Det finns följande typer av dessa enheter:

• doppler;
• tid;
• frekvens;
• korrelation.

Trots den största tillförlitligheten, noggrannhet och hållbarhet är ultraljudsmätaren mycket känslig för kylvattnets renhet. Dessutom påverkar närvaron eller frånvaron av luft i vätskan korrektheten hos kontot.

Allmänna krav

Oavsett modell för flödesmätare måste varje mätanordning uppfylla följande krav:

1. Ha ett certifikat och ett pass, som noterar information om installationen och periodisk inspektion.

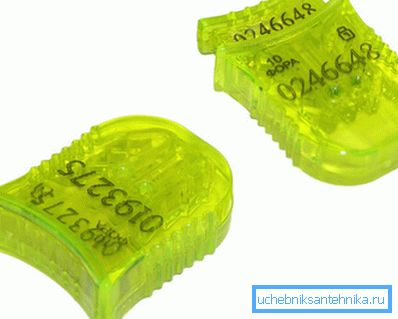

2. Ha en frimärke eller tätning som indikerar att inga ändringar har gjorts i dess design.

Installation av värmemätare

Arbetsstadier

Det bör noteras att den största svårigheten att en person som vill installera en värmemätare kan stöta på är inte inköp och installation själv, men förfarandena för att få de nödvändiga tillstånden.

I de flesta fall måste du gå igenom följande steg:

• Ansök och ta emot dokument som ligger till grund för installation av värmemätare;
• utveckla ett konstruktionsprojekt där installationsplatserna, namnen på enheter, deras nummer och annan viktig information anges
• samordna detta dokument med tillsynsorganisationer
• installera enheten på plats (detta kan endast göras av en specialiserad organisation);
• registrera den installerade enheten, kontrollera den, försegla den och registrera den med den organisation som ansvarar för uppvärmning av bostadshus.

Den längsta tiden kommer att vara det första steget. Även om det nyligen har blivit mer lojalt att installera enskilda stålmätare är det ibland ganska svårt att få tillstånd. I själva verket faller inte skyldigheten att betala oförändrad värmeförlust på dig, men på leverantören, som naturligtvis inte leder av den senare.

Hur som helst, för att få tillstånd ska följande dokument utarbetas:

1. Uttalande om ditt beslut att köpa och installera en värmemätare.
2. Dokument som bekräftar äganderätten till bostaden där installationen kommer att utföras.
3. Tekniskt pass för en lägenhet med tekniska nätverk som är markerade i den.
4. Legitimationen bekräftar samtycke från de återstående lägenheterna till att installera en värmemätare.

När detta är klart kan du börja utarbeta teknisk dokumentation.

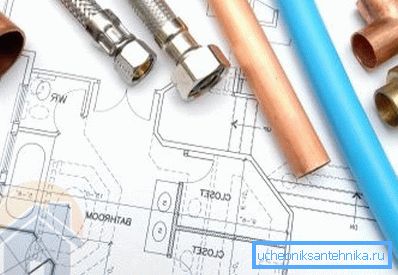

Teknisk projektberedning

Detta dokument är utvecklat med hänsyn till de tekniska uppgifter som tillhandahålls av organisationen som handlar om uppvärmning av bostadshus.

De kan också ha individuella krav, men enligt nuvarande SNiP måste projektet innehålla:

• beräkning av värmebelastningen på installerade radiatorer;
• den planerade konsumtionsvolymen av kylvätskan;
• parametrar för hydrauliskt motstånd, vilket kommer att ge det installerade motflödet av den medföljande vätskan;
• Anslutning av redovisningsmateriel till befintliga rörledningar.
• beräkning av mängden värmeförlust som mätaren inte kan ta hänsyn till
• beräkningsmetod för betalning för förbrukad värmeenergi.

I slutet av designdokumentet måste godkännandet godkännas.

Utrustning installation

Det här steget kan startas först efter att projektdokumentationen har passerat alla stadier av samordning.

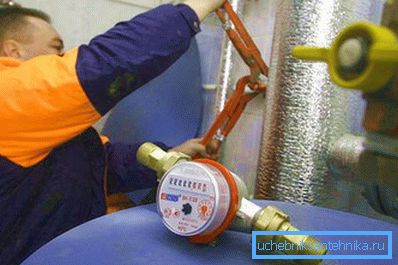

Var uppmärksam! Självinsättning av värmemätaren är inte tillåten. För att utföra arbetet behöver du bjuda in en specialist som har rätt kompetens, bekräftad av certifikat eller certifikat.

Under installationen, se till att följande krav är uppfyllda:

1. Det är möjligt att installera mätinstrumentet endast på den plats som tillhandahålls av projektet. Om du väljer att göra några ändringar, ska de bekräftas.
2. Installationen av en värmemätare måste utföras utanför lägenheten (i ett tekniskt rum eller förråd) för att säkerställa obehindrat tillträde till den av serviceorganisationens specialister. I vissa fall är installation tillåten i bostaden, men i det här fallet löses problemet individuellt.

1. Före och efter räknaren är det absolut nödvändigt att förebygga raka rörsektioner (de så kallade "vildsektionerna"). De eliminerar turbulens kylmedel.
2. Temperatursensorn måste sättas in i röret så att dess känsliga yta är exakt på kardansflödescentralens mittaxel. Endast i det här fallet kommer vittnet att vara sant.
3. Det är viktigt att utforma installationen så att vattnet som passerar genom detta område inte bildar luftbubblor som påverkar värmemätarens korrekta funktion.

Tips! Det är också önskvärt att åstadkomma installation av ventiler. Så du kan demontera mätanordningen utan att tömma kylvätskan.

Registreringsproceduren

Vid slutet av installationen är det nödvändigt att bjuda in en specialist från den ansvariga organisationen för uppvärmning, vem ska kontrollera installationen, försegla enheten och förbereda dokument som godkänner driften.

Godkännandekommissionen bör innehålla:

• husägaren;
• representant för bolaget som driver lägenhetsbyggnaden (bostadsbyrå, OSBB)
• företrädare för det företag som tillhandahåller uppvärmningstjänster
• specialist på installation av utrustning.

Baserat på resultaten utarbetas ett uttalande som ligger till grund för betalning av räkningar enligt mätarens läsning.

slutsats

Att installera en mätare för uppvärmning är besvärlig, kostsam och tidskrävande. Men du kommer inte bli besviken i beslutet när du överför pengar till uppvärmning. För mer information om sätt att spara på räkningar kan du lära av videon nedan.
