Korrekt installation av bimetalliska radiatorer i bostäder

I de flesta regioner på vår planet med ett tempererat, kontinentalt och kallt klimat anses autonoma eller centraliserade vattenvärmesystem vara de mest effektiva metoderna för uppvärmning av bostads- och kommersiella byggnader. Som kylvätska använder de vanligtvis vanligt vatten eller icke-frysande vätska som cirkulerar mellan värmepannan och rumsvärmeväxlarna, som är värmeelement för hushållsuppvärmning.

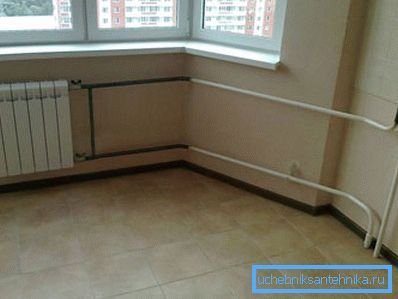

Modern värme radiator i inredningen av en bostadslägenhet.

Oberoende installation av ett hushållsuppvärmningssystem

För närvarande finns ett stort antal olika hushållsvärmare av olika material som använder avancerad teknik, så senare i den här artikeln kommer vi att i detalj överväga grundläggande prestanda för bimetalliska rumsradiatorer som är utformade för uppvärmning av bostadslägenheter och privata hus med ett autonomt eller centraliserat värmesystem.

Dessutom kommer hantverkare här att erbjudas en detaljerad instruktion, som presenterar en steg-för-steg beskrivning av tekniken för självmontering och anslutning av bimetalliska radiatorer till ett hushållsuppvärmningssystem.

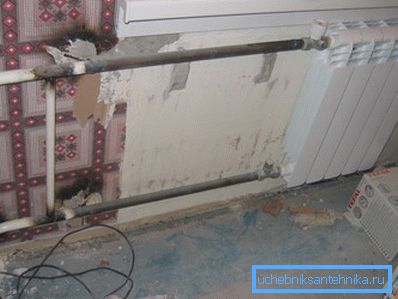

Installation av sådana radiatorer är motiverad endast i nätverk med högt tryck.

Designfunktioner hos bimetalliska radiatorer

Alla bimetalliska värmeväxlare är gjorda av två olika typer av metall och är i de flesta fall en sammansatt krets där de inre stamkollektorerna och de vertikala värmeledande kanalerna är gjorda av stål och ytterhöljet och sidofönstret är gjorda av icke-järnmetaller med hög värmeledningsförmåga.

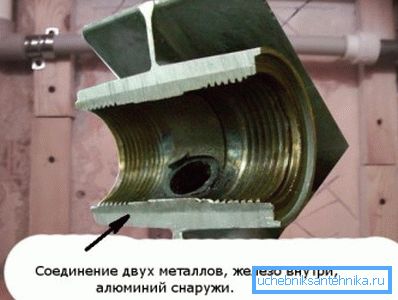

Avsnitt i avsnitt

Ett annat karakteristiskt kännetecken för bimetallprodukter är att deras inre kanaler har ett mindre tvärsnitt jämfört med det vanliga gjutjärnsbatteriet, därför med samma tryck och flödeshastighet sker en fullständig förändring av den totala värmeöverföringsvolymen i dem snabbare, på grund av vilken de har högre värmeöverföring .

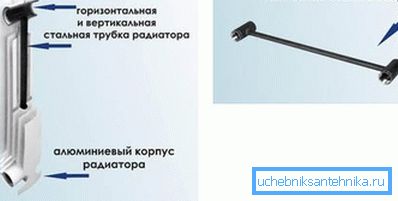

Inre struktur av bimetalliska sektioner.

Var uppmärksam! När du värmer och kyler de bimetalliska elementen, kan du vid ett visst tillfälle höra de karakteristiska tysta klicken. Det bör vara känt att de uppstår på grund av skillnaden i koefficienterna för linjär expansion av olika metaller, därför anses de vara normala.

Fördelar och nackdelar

Den största nackdelen med alla bimetalliska radiatorer jämfört med gjutjärnsbatterier är deras relativt höga pris, vilket beror på den höga kostnaden för icke-järnmetaller som används för tillverkning av värmeavledande element av sidofinning.

Samtidigt, trots den höga kostnaden, har alla bimetallprodukter ett antal obestridliga fördelar som är följande:

  1. Tack vare ett tjockväggigt vattenförsörjningsrör och vertikala värmeledande kanaler i stål är sådana radiatorer väldigt pålitliga, Eftersom de inte deformeras under påverkan av hög temperatur, motstår de hydrodynamiska belastningarna bra, eftersom de är konstruerade för vattentryck i systemet upp till 52 kg / cm?.
  2. Stål- och rörstål är mindre känsligt för korrosion än aluminium, Därför oxiderar de inre väggarna av rören inte praktiskt taget och inte växer över med kalk.
Tekniska egenskaper hos den bimetalliska värmeanordningen.
  1. Utomhus aluminiumfinnor har hög värmeledningsförmåga., och tack vare en speciellt utformad tvärsnittsprofil har den en stor yttre yta, därför har sådana delar hög värmeutsläpp och god värmeavledningsförmåga.
  2. Bland annat är produkter med aluminiumfinnor mycket ljusare än gjutjärnsbatterier., Därför kan installationen av bimetalliska värmningsradiatorer utföras oberoende, utan hjälp.
  3. Bimetalliska radiatorer har ett långt livslängd, och den yttre dekorativa beläggningen med pulveriserad polyester emalj ger dem ett estetiskt utseende.

Tips! När man väljer en färgad bimetallisk radiator, bör man föredra ljusmodeller och bäst av allt vitt, eftersom ljusytan har den bästa värmeutstrålande förmågan.

Montering av värmesektioner

Alla typer av hushållsradiatorer säljs i form av ett färdigt batteri monterat från flera delar av värmeelement.

Beroende på det uppvärmda rummets volym kan värmeisoleringskapaciteten hos byggnadens lagerväggar, liksom klimategenskaperna hos en viss region, dimensionerna och följaktligen batteriets värmekapacitet ändras när som helst genom att koppla bort eller tillsätta det önskade antalet sektioner till den.

  1. Värmesektionerna är sammankopplade med hjälp av speciella genomgående muttrar, på vilka å ena sidan skärs den högra sidotråden, och å andra sidan skärs den vänstra sidiga yttre rörtråden.

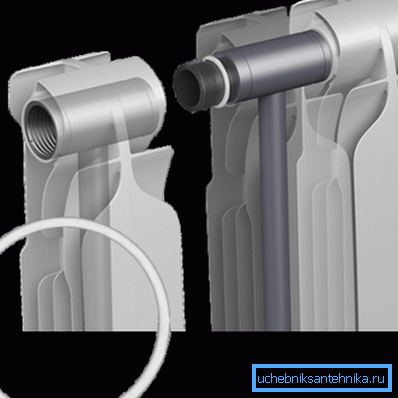

Bilden visar principen för anslutningen av värmesektionerna med hjälp av en genommutter med en tätningspackning.
  1. Varje sektion av batteriet har ett genomgående hål för passage av vatten, som också å ena sidan skär rakt och på den andra sidan - vänsterhänt tråd.

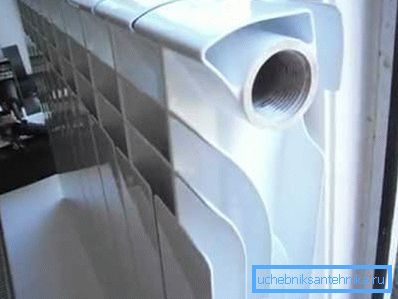

Gängat genom hålet
  1. Innan du monterar batteriet måste du lägga angränsande sektioner motsatt varandra, placera dem på en platt, hård yta vänd nedåt.
  2. Förbered två genomgående muttrar, sätt en tätningspackning på dem och dra sedan åt dem i de övre och nedre hålen i en av sektionerna 1-1.5 varv, var uppmärksam på trådens riktiga riktning.
  3. De gängade hålen i vattenröret i den andra sektionen bör anpassas till gängmutterns gängade del, så, så långt som möjligt, linda dem i båda sektionerna för hand utan att göra mycket ansträngning.

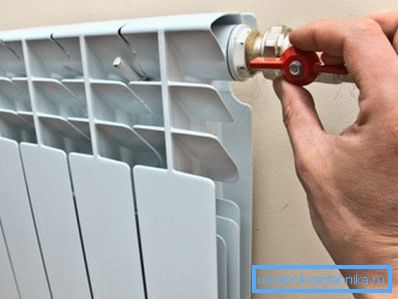

Montera kulventilen i muttern genom
  1. Säkerställ att radiatorsektionerna är i linje med varandra och i rätt riktning för gängning, omväxlande, med jämn ansträngning, dra åt båda inmatningsnötterna med en speciell radiatorns nyckel.

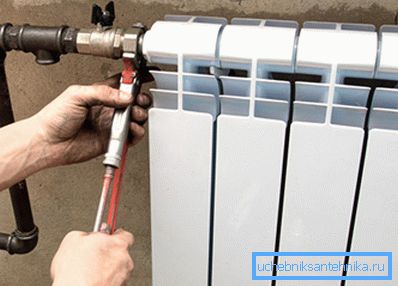

Anslut radiatorn till matarröret

Tips! Moderna värmeväxlare har inlopps- och utloppsgängade hål med 1 "tråddiameter, och inloppsrör i ett hus kan ha en annan storlek, till exempel 1/2" eller 3/4 ". För att kunna gå med ihop måste du, innan du installerar, köpa ett speciellt installationspaket för den befintliga rördiametern.

Monteringssats för installation av bimetalliska radiatorer.

Som regel består den av två eller fyra väggfästen med betong- eller tegelhuggar, två högerhandade adaptrar, två vänsterhäntade adaptrar, ett skruvlock och en luftblåsningsventil. Också separat bör köpas kulventiler och mössnötter amerikanska.

Tekniska egenskaper vid installationen

Oberoende installation av bimetalliska radiatorer på väggen sker med hjälp av standardfästen, och anslutningen till värmesystemets rör görs med hjälp av en specialmutter, den så kallade amerikanska.

  1. Innan du installerar nya radiatorer till befintliga värmesystem, bör grundlig spolning av gamla kommunikationer utföras för att avlägsna skräp, rost och salt och kalkavlagringar från rörets inre yta.
  2. Vid slutet av värmesystemets tilloppsvattenrör, skär de trådar som du behöver skruva på mässing eller brons.

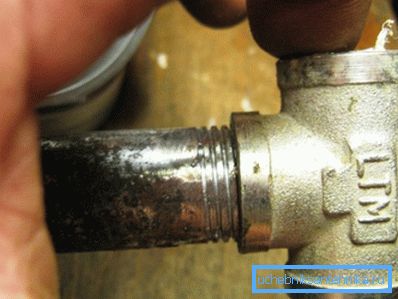

Tee installation
  1. Montera bollvattenkranar i tejpens direkta utlopp och anslut de inlopps- och returledarnas T-formade utlopp med ett rörsegment för att få en förbikopplingsledning, eller med andra ord en bypass.
  2. I inlopp och utlopp på radiatorinstallationsadaptrarna av önskad storlek, inuti vilken den amerikanska mutterns gängade nippel ska linda in.

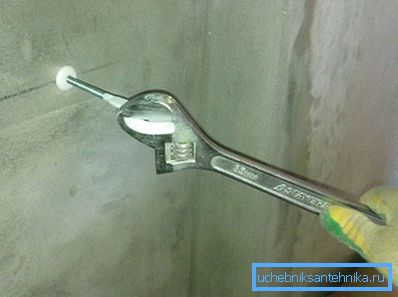

Monteringsfästen
  1. Därefter måste du fixa radiatorn på väggen med hjälp av fästen från monteringskitet och anslut sedan de fängslade muttrarna från det amerikanska kvinnornas inlopp och utlopp till kulventilerna på värmesystemets tillförsel och returledning.

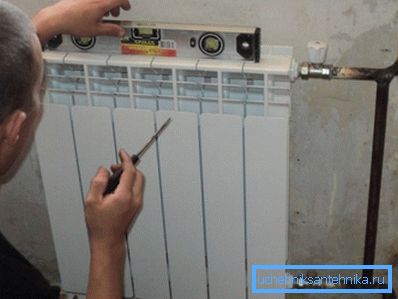

Nivåkontroll
  1. Vid den blinda änden av varje aggregatets övre grenrör, installera en automatisk eller manuell ventil för att blöda luft från systemet, vilket även kallas Mayevskys kran på ett annat sätt.
Installera en ventil för luftblödning.
  1. För enkel användning, istället för den övre kranen, kan du installera en mekanisk termostat med egna händer, vilket gör det möjligt att automatiskt behålla önskad temperatur på radiatorn.
Med termostaten kan du justera värmekraften
  1. Efter installationen testas systemet vid förhöjt arbetstryck för läckage och läckage av gängade anslutningar.

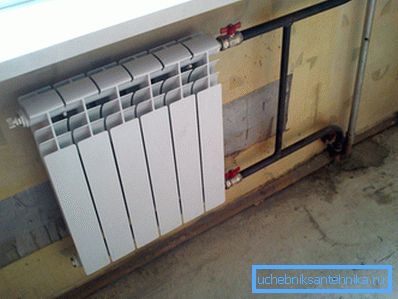

Klar värme radiator komplett med installerad bypass och ventiler.

Tips! För att täta alla gängade anslutningar rekommenderas att man använder en speciell fluoroplast tätningstejp (FUM), som ska lindas i ett tunt lager på tråden, från början av röret, längs trådarna.

slutsats

Slutligen bör det noteras att användningen av bimetalliska radiatorer är lika effektiv i både autonoma och centraliserade värmesystem, men vid centraliserad uppvärmning av en bostadslägenhet kan endast stålrör användas för att ansluta bimetalliska radiatorer, eftersom vid uppvärmda tester kan centrala värmenätverk mycket högt tryck under en kort tid.

Mer information kan erhållas genom att titta på videon i slutet av den här artikeln eller genom att studera liknande material i det här avsnittet på vår hemsida.
