Kondenskedja: fördelar och nackdelar

Alla som står inför behovet av att värma ett privat- eller lanthus, stuga eller annan struktur med individuell uppvärmning vill uppnå maximal effektivitet och effektivitet från värmaren. Det är denna önskan hos konsumenter som gör tillverkare av sådan utrustning ständigt ute efter nya lösningar och förbättrar sina produkter. Till exempel utvecklades en kondensatorpanna. I den här artikeln tittar vi på fördelar och nackdelar med kondenseringskedjor, liksom driftsprincipen.

Kondenspanna - vad är det?

Alla specialister inom värmekonstruktion och värmeutrustning har länge känt att förbränningen av gas i atmosfären lämnar förbränningsprodukterna, som har en tillräckligt hög temperatur - upp till 160 ° C. Det är värmen som kan gå för att värma uppvärmemediet, men i vanligt gaspannor är det "förlorat". Kondensationsprocessen kan göra det användbart. Specialister har också känt detta under en lång tid, därför har en teknik utvecklats för produktion av kondenseringskedjor, som dessutom värmer vattnet som återvänder till pannan.

"Markera" nya pannor

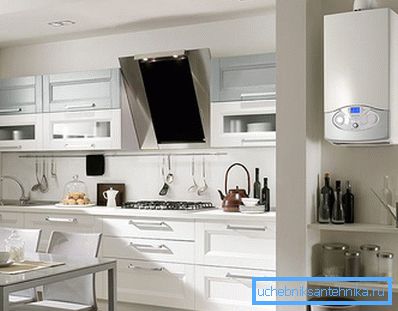

Kondenspannan skiljer sig inte från en vanlig gaspanna. Alla dess fördelar och skillnader är dolda under skalet. Den största skillnaden och fördelen är att de gaser som bildas efter förbränning av bränslet inte går direkt in i atmosfären, men passerar genom en kondensationsvärmeväxlare. Denna pannans nod har formen av ett rör med en komplex ribbelyta. På detta sätt ökar värmeväxlingsområdet. Ett rör passerar runt kondensationsenheten och returnerar vatten till pannan. På vägen till brännare värms returledningen dessutom av de utgående gaserna.

Givet sin värme kyls gaserna till 40 ° C, och vattnet i dem från ångan blir en vätska. Kyltemperaturen är signifikant lägre än den vid vilken kondensat börjar bildas. Med andra ord ligger den under "daggpunkten", som är 55 ° C.

Kondensat strömmar in i en specialtank, och sedan in i avloppet. De kylda gaserna med en temperatur på 10-15 ° C över "returtemperaturen" emitteras i atmosfären, men det här är inte längre 160 ° C. Samtidigt når "retur" uppvärmningsplatsen med högre temperatur och mindre bränsle krävs för att få den till den inställda temperaturen. Kedjans designers, som tillämpar en liknande princip, har uppnått maximal effektivitet och effektivitet i utrustning. För det första når bränsleekonomin 20%. För det andra är sådan utrustning mycket miljövänlig genom att minska koncentrationen av koldioxid och andra skadliga ämnen i utsläppen.

Egenskaper hos utrustningen

Trots det faktum att principen om värmextraktion på grund av kondensation var känd under lång tid var det omöjligt att applicera det i stål- och gjutjärnspannor. Saken är att den resulterande vätskan har en hög surhet. Därför kräver materialet från vilket värmeväxlare görs i sådana pannor vissa tekniska egenskaper: den måste vara resistent mot korrosion och kemisk attack. Rostfritt stål och aluminium-kisellegering (silumin) är perfekta för detta ändamål.

Fördelarna med dessa värmare är:

• Kompakt storlek, låg vibration, tyst drift. På grund av detta krävs inte speciella lokaler för installation av sådan utrustning.
• Bränsleekonomi. Ytterligare uppvärmning av kylvätskan, utrustning för reglering av tillförsel av gas-luftblandning, beroende på den erforderliga belastningen.
• Miljövänlighet. Att lämna gaser med lägre temperatur och koncentration gör mindre miljöskador.
• Sparar på röret. Eftersom pannans konstruktion innehåller en fläkt, suger bränslet ur gasledningen för att blanda gas och luft och en pump som optimerar kraften hos pannan och regleras av elektronik, är det möjligt att rörets diameter kan minskas två gånger. Dessutom tillåter låg rökgasstemperatur användningen av värmebeständig plast som ett material för röret;
• Inget behov av att värma röret för att undvika kondens, vilket görs vid installation av konventionella pannor.
• Kaskadinstallation av kondenskedjor i pannrum är möjlig. Detta system används huvudsakligen i takpannan.

Nackdelarna med sådana uppvärmningsanordningar kan tillskrivas kanske bara deras höga kostnader. Det är två gånger högre än priset på en vanlig gaspanna.

Omfattning och typ av pannor

Moderna kondenseringskedjor är en nyhet, kanske bara i vårt land. I Europa har de länge varit bekymrade över miljön, vilket sparar energi och pengar med hjälp av sådan utrustning. De utvecklade även sanitära regler för användning av pannor. Eftersom kondensat har en hög surhet är dess direkta tillträde till avloppssystemet oacceptabelt. Du måste först skicka det genom en alkalisk medium och släng av det neutrala vattnet i avloppssystemet.

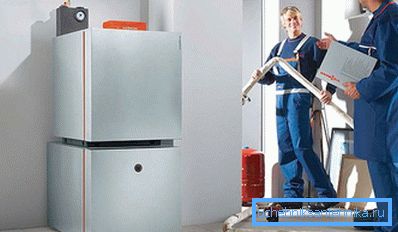

Coppers utfärdas gångjärn och golv. Den första har en kapacitet på upp till tjugo kilowatt och används huvudsakligen för hushållsändamål. Den senare har mycket mer effekt och installeras i pannrum. Kondenspannor kan också ge inte bara värme utan även varmt vatten.

En specialist kommer att berätta hur du väljer den panna du behöver. I grunden är valet av värmeutrustning baserat på vilket område det kan värma och hur många liter varmvatten som kan ge per sekund, dvs på dess prestanda.

Video: Kondenseringspanna

Denna video beskriver ersättning av en gammal panna till en kondenseringskedja. Du kommer att lära dig hur effekten är och höra yttrandet från husets ägare:
