Kedjor för vattenuppvärmning fast bränsle: funktioner,

Vad är fastbränslepannor för vattenuppvärmning? Vilka är deras fördelar med produkter som använder andra bränslen? Har de allvarliga brister? Hur ansluts pannan till värmekretsen? Låt oss försöka hitta svaren.

anordning

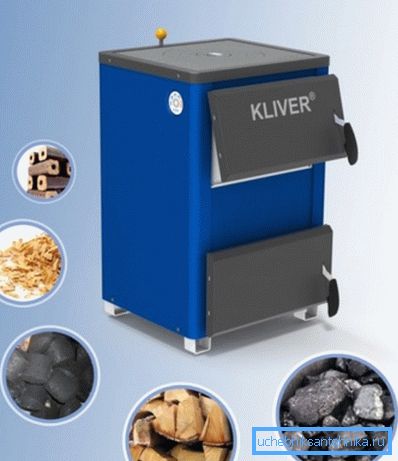

Moderna fastbränslepannor är stål- eller gjutjärnslådor med en vattenväxelvärmeväxlare ansluten till värmesystemet. Efter tändningen börjar uppvärmningen av värmebäraren och konvektionen förverkligar det: varmt vatten stiger upp till jackans övre del och uppåt uppvärmningskretsen. kyla respektive går ner.

Med en liten fyllningstid och rätt konfiguration är skillnaden i täthet mellan varmt och kallt vatten tillräckligt för att säkerställa stabil cirkulation genom värmeanordningar. Ofta används cirkulationspumpar för värmesystem för att öka cirkulationstakten och utjämna temperaturerna på radiatorer.

Nästan alla moderna produkter, inklusive bränslepannor av ryskt ursprung, är utrustade med den enklaste automatiska utrustningen - en termostat som täcker urladdningen när kylvätskan är överhettad. Detta begränsar åtkomsten av syre till ugnen och minskar systemets värmeffekt.

Men i kedjor med traditionell konstruktion sjunker effektiviteten också. Förbränning med syrebrist ökar koncentrationen av produkter med ofullständig förbränning: bränslet flyger bokstavligen in i röret.

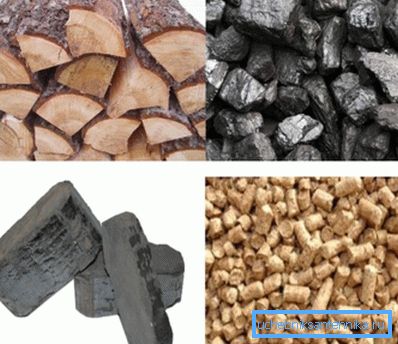

Vilka fasta bränslen kan användas som bränsle?

• Ved.
• Kol.
• Pellets (pellets pressade från träavfall).
• Torvbriketter.

I praktiken kombinerar de ofta två funktioner - de värmer huset och tillåter dem att bli av med brännbara skräp.

Jämförelse med alternativ

Hur relaterar funktionaliteten och effektiviteten hos de produkter vi diskuterar med alternativa lösningar?

godsaker

Huvudet och faktiskt det enda övertygande argumentet till fast bränsleuppvärmningsutrustning är priset på en kilowatt-timme värme, andra enbart för huvudgasen. För att inte vara ogrundad ger vi medelvärden för olika typer av bränsle.

Obs! I landsbygdsområden behöver ofta ved inte i princip betala i princip. Periodisk samling av deadwood kan ge värme utan kostnad.

cons

Men deras lista är ganska signifikant.

• Pannan kräver avlägsnande av förbränningsprodukter. Samtidigt, i klassiska strukturer, är deras temperatur hög nog för att på allvar ta del av brandsäkerheten: skorstensröret passerar genom träkonstruktioner genom en värmeisoleringskanal.
• Fast bränsleuppvärmning betyder oundvikligen en viss mängd sot., kommer in i huset och tillhörande lukt.

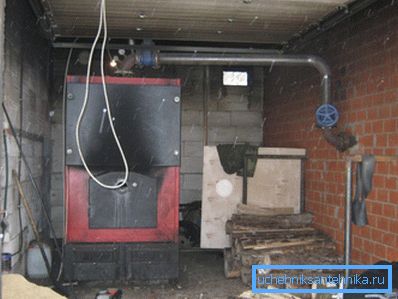

Förresten: installationen av värmeutrustning i ett separat pannrum löser helt detta problem.

• Under vissa förhållanden kan vridning av dragkraft förekomma i skorstenen: Förbränningsprodukter börjar strömma in i huset.. Förutom de redan nämnda lukt och sot betyder det en mycket riktig möjlighet att bli förgiftad med kolmonoxid.
• Slutligen behöver huvuddelen: en trä- eller kolskamin regelbundet lastning och rengöring.. Frekvens nedladdningar för klassiska kedjor - högst 4 timmar; med längre pauser blir en temperaturnedgång i huset märkbar.

Särskild prestanda

Vissa versioner av pannorna kan utjämna sina fel i en eller flera grad.

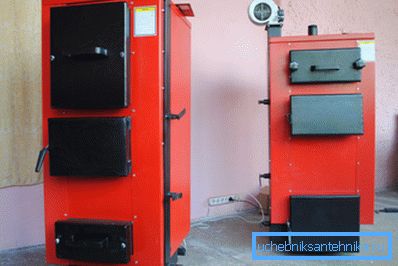

turbirovanie

Genom att installera tilluftsfläkten kan du flexibelt reglera luftflödet i förbränningszonen. Hans arbete med dörrarna till brännkammaren och askpanelen stängd gör det omöjligt att ackumulera produkter av ofullständig förbränning och att vrida stötkraften.

Pelletbunker

Enheten av automatiska produkter på pellets (bland annat för uppvärmningskedjor med stor bränsle av rysk produktion är ganska många) gör det möjligt att mäta leverans av bulkbränsle under lång tid. Varaktigheten av autonom drift av sådana enheter kan nå flera dagar.

Gasgenerator

Gasgeneratorer, eller pyrolyse varmvattenfasta bränslepannor bryter processen med att bränna ved i två steg.

1. Inledningsvis smälter bränslet i ugnen med ett begränsat luftflöde. Detta ger en stor mängd kolmonoxid och flyktiga kolväten.
2. Produkter av ofullständig förbränning på grund av naturligt eller tvungen tryckkraft kommer in i efterbränningskammaren, där de blandas med frisk luft och antänds.

Vad är resultatet?

• Värmepannan från pannan kan regleras extremt flexibelt. Med efterbränningskammaren placerad under det primära facket kommer veden fortsätta att smolder även med minimal lufttillförsel.
• Effektgränsen följer inte längre med en minskning av enhetens effektivitet. Ugnsgaserna brinner i sin helhet.
• Slutligen ökar frekvensen av bränslebelastningen till 10-12 timmar.

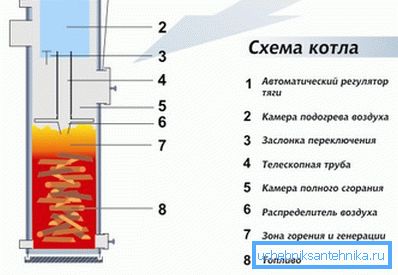

Toppbränning

Nästa steg mot ökad autonomi gjordes av litauiska ingenjörer från Stropuva. De utvecklade vattenfasta bränslepannor, varav en på provbänken visade autonom drift på en enda last i eldstaden i 31 timmar.

Kärnan i innovation är överföringen av förbränningsprocessen från botten av ugnen till toppen.

1. Ved eller kol laddas i en volymförbränningskammare.
2. En rörlig luftkanal sänks från ovan, vilket kommer att sakta när bränslet brinner ut, vilket ger kontinuerlig tillgång till den inkommande luften till dess yta. Teleskopkanalen slutar med en massiv luftfördelare av värmebeständig stålstaskoblin. Han skiljer också de primära förbrännings- och pyrolyskamrarna: produkter med ofullständig förbränning bränns i pannans övre del när friskluft tillföres dem.
3. Den minsta aska kvar i ugnen efter smörjning transporteras helt genom skorstenen av den stigande luftströmmen.

bindning

Anvisningar för anslutning av värmeanordning till fast bränsle beror på dess typ.

Gravity system

Ett typiskt gravitationssystem i ett våningshus är ett enda rör Leningrad. Fyllning är en ring runt hela huset, parallellt med vilka anslutna värmeanordningar.

En accelererande kollektor startar från pannans utloppsmunstycke: ett tjockt fyllningsrör stiger till en höjd av 3 meter. Ju högre höjdskillnaden mellan den övre punkten på den accelererande kollektorn och pannan själv desto högre är trycket i kretsen, ju snabbare cirkulationen.

En öppen expansionstank installeras på toppen av påfyllningen. Efter att uppsamlaren häller ihålig, faller den med konstant sluttning till pannan.

En mild sluttning gör det möjligt att döda två fåglar med en sten:

1. Kylvattnet dräneras genom fyllning av gravitation, som återgår till den upprepade uppvärmningscykeln.
2. Luft och (när värmeväxlaren är överhettad) tvingas ångan ut i expansionstanken.

För system för uppvärmning av naturgas, ska följande dimensioner följas:

Tvingad cirkulation

För att skapa ett system med tvungna cirkulations- och konvektionsuppvärmningsanordningar behöver vi en viss mängd extrautrustning.

• Egentligen cirkulationspump.
• Förfiltret är installerat framför pumpen.
• Avskärmad pump och ventilfilter.
• Stängd expansionstank med en volym som ungefär motsvarar 10% av kylvätskevolymen i kretsen. Den monteras som regel efter ca 10 diametrar på fyllning efter pumpen.
• Avgasventil, lindrande övertryck vid överhettning.
• Tryckmätare för styrning av systemtrycket.
• Automatisk luftventilation.
• Mayevskys kranar - enligt antalet radiatorer eller hoppare mellan tornen ovanför den allmänna tappningsflödet.

När längden på kretsen är mindre än 60 meter kan du göra med ett rör med en inre diameter på 20 mm. med en större storlek på flaska används i storlek DN25.

Observera: Förväxla inte kontrollen och ytterdiametern. Således har stålröret DN20 en ytterdiameter av 24-26 mm. För konturens tydlighet är det av uppenbara skäl viktigt att den inre sektionen är viktig.

Forskningsprover

Tillsammans med importen av värmeutrustning har tillverkningen av fasta bränslepannor länge etablerats i post-sovjetiska rymden.

Låt oss lära känna ett par prover.

CWR

Under varumärket CWR säljs kedjor för fast bränsle som produceras i Ryssland från Medved-affären, som har kontor i Kostroma, Moskva och Ivanovo. Deras viktigaste funktion är brinnande brinn; Högsta värmeeffekten hos senioren i apparatområdet, KVR-40, gör att huset kan värmas upp till 450 m2.

Det är med den äldsta i familjen KVR-40 att vi ska lära känna varandra bättre.

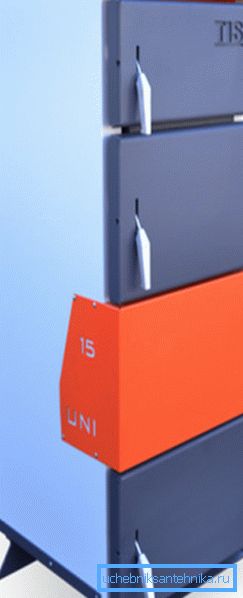

Tis uni

Produkten heter Tis Uni 25 i vår miniatyröversikt presenterar solida bränslepannor av vitrysk produktion. Vår hjälte är en pyrolyskedja med en värmeffekt på upp till 30 kilowatt.

slutsats

Vi hoppas att vårt material kommer att hjälpa läsaren att börja bekanta sig med modern uppvärmningsutrustning. Som vanligt finns ytterligare tematisk information i bifogad video. Lycka till!
