Kännetecken för värmestrålar av gjutjärn: typer och

Vikten och dimensionerna för gjutjärnens radiatorer av uppvärmning kommer i första hand att bero på antalet sektioner i en enhet men samma sektioner kan också skilja sig radikalt från varandra, eftersom de är en, två eller tre kanaler.

Men trots storheten är batterier från gjutjärn mycket efterfrågade för vattensystem med centraliserad uppvärmning, eftersom de helt motsvarar de nödvändiga parametrarna för värmeöverföring och hållbarhet vid eventuella hopp i värmebärarens tryck.

Det handlar om dessa enheter, bekantar, förmodligen, till alla medborgare i Ryssland som har nått medvetna åldrar, och detta kommer att diskuteras, och vi kommer också att visa dig en video i den här artikeln.

Gjutjärn radiatorer

Gjutjärnstrålaren är en konvektionsstrålnings-kolumnaruppvärmningsanordning som är monterad från flera sektioner. Det uppfanns av Franz San Galli 1857.

Typer och mönster

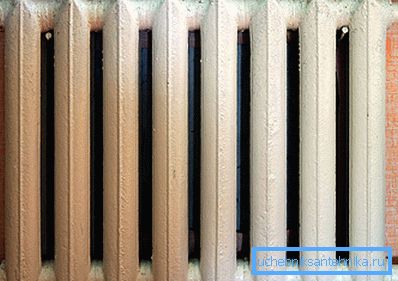

• Såsom vi har sagt, hur mycket en gjutjärnstrålaren väger, liksom dess volym, beror direkt på antalet sektioner och antalet kanaler i ett enda avsnitt på den här enheten.. Vi anser till exempel att sådana värmare från FM-serien, som är gjorda i enlighet med kraven i GOST 8690-94. Alla är konstruerade för installation, med hänsyn till öppningsdjupets djup, det vill säga på små, medelstora och stora djup som kan fyllas utifrån antalet kolumner i sektionerna.
• Uppvärmningsanordningar i FM-serien är avsedda för system för centraliserad vattenuppvärmning av bostads-, offentliga och industriella byggnader med ett driftstryck på minst 12 MPa (12.236 atm) och trycktest (test) på 1,8M Pa (18,354 atm) och vattentemperaturen inte högre än 150 ° C (priset är det mest prisvärda).

• Naturligtvis beror vikten av gjutjärnstrålarna också på sektionerna., från vilken den är monterad, och de är gjorda av grågjutjärn i sandleraform genom injektionsmetoden, vilket gör att enheten kan motstå stabil prestanda i omkring 40 år eller mer.

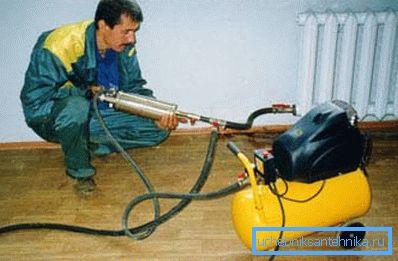

• Gjutjärn är en relativt resistent metall till en värmebärare av låg kvalitet., det vill säga vatten kan ha ett högt innehåll av salter, alkalier och rost, men det är poröst vilket bidrar till kvarhållandet av olika element och sedimentering av slammet, så batterierna behöver regelbunden tvättning.

Den kompletta uppsättningen av gjutjärn värmeanordning består fortfarande av två sidoproppar (vänstra tråden G 1?), Liksom två futorkami eller, som de kallas också, genom pluggar (G 1? Höger tråd) och ett hål med en vänster tråd G? för värmepumpar. När man förenar sektionerna används stålniplar och värmebeständiga gummitätningar enligt TU 38.105376-92.

Obs. En av de mest negativa faktorer som kan karakterisera sådana värmeanordningar är vikten av gjutjärnstrålaren och dess långa uppvärmning, vilket är anledningen till att det i strikt fall inte används i autonoma värmesystem - stora energikostnader för pannor för alla typer av bränsle. Men samtidigt släcker det värmen under mycket lång tid, vilket gör det möjligt att släcka vattencirkulationspumparna inte så ofta. Därför är sådana batterier nästan idealiska för centraliserade system.

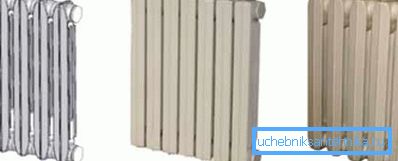

Tabell: Tekniska egenskaper hos en gjutjärnstrålare för en, två och tre kanaler

Egenskaper Tabell FM-1-70-500-1,2

Egenskaper Tabell FM-2-100-500-1,2

Egenskaper Tabell FM-3-120-500-1,2

Montering, demontering

Som vi har sagt kan du öka eller minska värmeöverföringen och volymen av gjutjärnstrålen genom att lägga till eller skruva av sektioner, som kan vara från två till oändligheten, men det är osannolikt att mer än 15 stycken kommer att sätta.

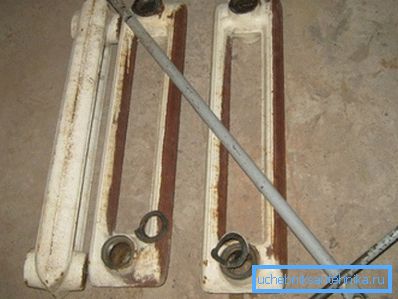

Oftast måste vi ta itu med tvåkolonn sektioner som du ser på toppbilden - de är anslutna med en bröstvårt och en värmebeständig gummipackning. Bröstvårtan har en rundad form med två parallella plan, vilket gör det möjligt att fixa huvudets huvud, men den inre diametern kan antingen vara 1? ? eller 1?

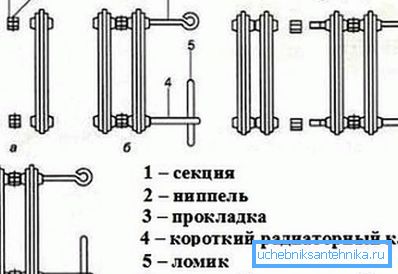

I enlighet med detta väljs en nyckel där huvudet kan vara platt eller upprepa nippelns inre form - anvisningarna i denna fråga är tysta. För att skruva loss en eller flera sektioner måste du trycka på nyckeln så att huvudet når nippeln, som ligger vid korsningen. Därför appliceras det först över batteriet för att markera nedsänkningsdjupet på stången.

De ansträngningar som görs för att rotera med hjälp av en grind är vanligtvis inte tillräckligt, därför ökar hävarmen genom att klippa av röret - samma hävstång behövs också under montering så att anslutningen inte läcker ut.

slutsats

Du kan alltid montera och demontera gjutjärnstrålaren med egna händer, om du har en nyckel med ett lämpligt huvud för detta behöver du bara installera nya packningar och ibland nya bröstvårtor. Vid anslutning av batteriet till värmekretsen är det önskvärt att leverera avstängningsventiler för demontering under uppvärmningssäsongen.
