Kabeldiagram radiatorer. funktioner med ett rör,

Värme är knappast den viktigaste komponenten av komfort, det är inte så viktigt vad det handlar om - en lyxig herrgård eller en blygsam stadslägenhet. Värme kan monteras på olika sätt, men det mest populära betraktas fortfarande som ett radiatorsystem. Faktum är att kopplingsschemat för värmningsradiatorer i lägenheten och i privathuset inte är så mycket annorlunda, så vi kommer sedan att diskutera vilka system som vanligtvis används i denna sektor.

Vilka system används

Oavsett radiatorer används, är det viktigt att tydligt veta vilket system de ska monteras på. Valet här är litet, ett-rör och två-rörsystem anses vara de vanligaste. Dessutom, i privata stugor och nya byggnader som ger fri planering, föredrar de ibland att installera kollektorns version av fördelningen av kylvätskan.

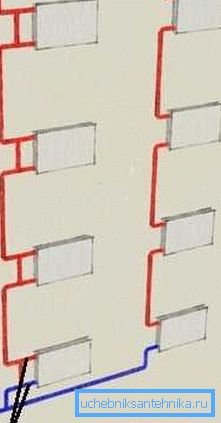

Enkelt rörsystem

I ett ett-rörsystem är batterierna anslutna i serie. Dessa system för anslutning av radiatorer i en lägenhetsbyggnad används oftast. De uppenbara fördelarna här är enkel installation och projektets relativa billighet.

En svag punkt i serieanslutningen är omöjligheten av någon temperaturjustering, förutom en förändring av den totala kylvätsketemperaturen. I detta fall kommer uppvärmningen av radiatorer när kylmediet rör sig att vara ojämnt. För att eliminera detta irriterande missförstånd, när du flyttar bort från värmaren eller ingången, läggs mer radiatorsektioner.

Tips: En 1-pips sekventiell anslutning av radiatorer är perfekt för de privata hus där uppvärmning utförs genom kylvätskans naturliga cirkulation. Ofta är dessa små enhemshus för 2-3 vardagsrum eller villor.

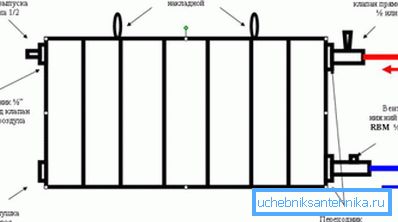

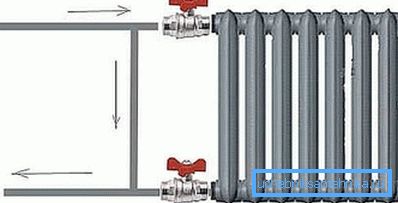

Den viktiga punkten är närvaron av den så kallade bypassen. Enkelt uttryckt är bypassen en hoppare mellan inloppsröret och returröret, som är monterat direkt bredvid radiatorn.

Bakom den här bygeln är kulventiler installerade för inlopps- och returventiler, vilket innebär att batteriet kan kopplas från när som helst och bytas ut vid behov. Vattnet går igenom förbikopplingen och systemet behöver inte sluta.

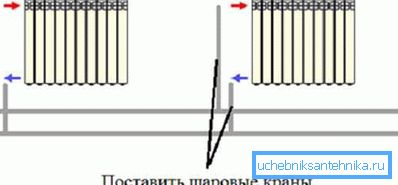

Dubbelrörsversion

Två-rörs monteringsalternativ ger parallell anslutning av batterier. I detta fall utförs en fördelning samtidigt till alla radiatorer, och det andra röret är returröret. Bypass i ett sådant system är inte installerat, eftersom avlägsnandet av en av cellerna inte stoppar hela systemet. Men som i det första fallet installeras kulventiler vid ingången och utgången.

Ett parallellt installationsalternativ, även om det medför större konsumtion av rör och ventiler, men för privata hus är mycket effektivare än ett rör. För uppställning av uppvärmning i de flesta flervåningsbyggnader är detta alternativ inte lämpligt.

Samlarinstallation

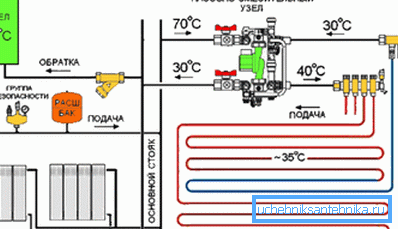

Sammankopplingsprogrammet ligner på distans ett tvårörsystem. Endast här är en samlare med två dörrar monterad, en för matning och den andra för retur. Antalet stift på kammen motsvarar antalet radiatorer eller andra värmeanordningar.

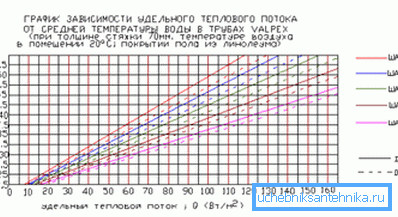

Betydelsen är att ordna ett enda kontrollcenter för uppvärmningsanordningar. Dessutom är kollektorn monterad om systemet ger installation av golvvärme utöver radiatorer. Dessutom levereras moderna samlare ofta med termiska sensorer, som automatiskt kan reglera temperaturen i rummet.

Viktigt: Systemet för korrekt anslutning av värmeväxlare regleras tydligt av ett antal regleringsdokument. Professionella styrs vanligtvis av SNiP 3.05.01-85 eller en mer modern version av SNiP 41-01-2003.

Sätt att ansluta radiatorer

Kylvätska, som ofta är vatten, kan cirkulera i systemet med våld eller natur. Tvingad cirkulation i privata hem sker genom installation av en cirkulationspump, den här enheten förbrukar liten energi och värmeeffektiviteten ökar många gånger. Naturligtvis betraktas ett tvångssystem för bostadshus som den enda möjliga.

Naturlig cirkulation av kylvätskan används för närvarande endast på platser med allvarliga strömavbrott. Principen för operation är baserad på fysikens kända lagar. Den uppvärmda vätskan stiger, och den kalla går ner. Om du monterar strukturen på ett kompetent sätt, fungerar systemet autonomt, och energi behövs endast för uppvärmning av värmebäraren.

Viktigt: Ju kraftigare cirkulationspumpen är desto effektivare kommer värmeoperationen att vara. Valet av sättet att ansluta batteriet blir särskilt relevant vid naturlig cirkulation eller otillräckligt hög temperatur på kylvätskan.

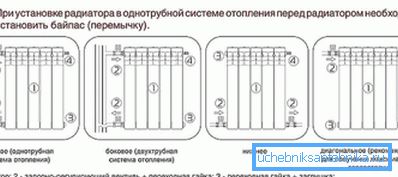

Generellt finns det flera specialiserade anslutningsalternativ för varje typ av system.

Men alla kan reduceras till tre områden:

1. Sida dockning;
2. Lägre anslutning;
3. Diagonal anslutning.

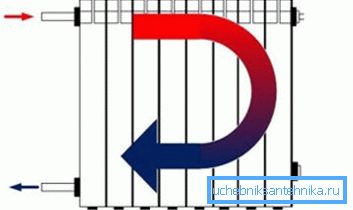

Enkelriktad eller sidokoppling

Sidodockning är den vanligaste och enklaste anslutningsmetoden. Ofta är det hon som används för installation i lägenhetsbyggnader med ett vertikalt rörledningssystem. Under normalt tryck och designtemperaturen för vattenförsörjningen är värmeförlusten här högst 5-7%.

En annan positiv aspekt av sidofästet är möjligheten att installera eller byta ut radiatorn med egna händer. I närvaro av en bypass och kulventiler är utbytesinstruktionen extremt enkel: stäng av kranen, koppla bort den gamla radiatorn och installera en ny.

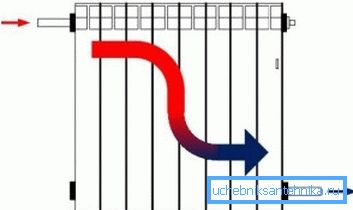

Diagonal montering

Som namnet antyder bör kylvätskan i kylaren röra sig diagonalt. I det här fallet är ingången ansluten till toppen av batteriet, och utmatningen måste monteras diagonalt längst ner. Med en viss ökning av förbrukningen av röret får ägarna här högsta effektivitet.

På detta sätt rekommenderas att ansluta radiatorer vid instabil kylvätsketemperatur i värmesystemet. Intressant innehåller instruktionerna designegenskaper som är utformade för en diagonal anslutning.

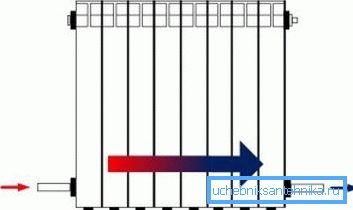

Bottenmontering

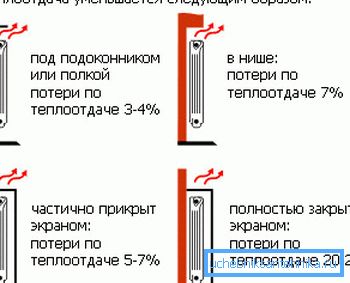

Till skillnad från diagonal montering är den nedre anslutningen den lägsta när det gäller energieffektivitet. Bland professionella kallas han ofta Leningradka. Värmeförluster i närvaro av en dekorationsskärm eller installation i en nisch under fönstret kan nå upp till 10-15% eller mer.

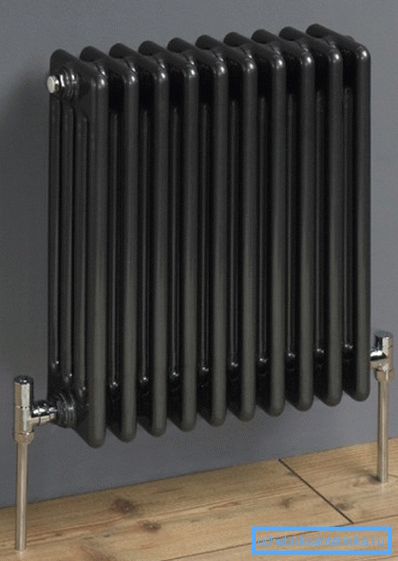

Kanske är den enda fördelen med detta tillvägagångssätt möjligheten att dölja matningsrören i golvet. Det är på grund av den estetiska överklagan att många ägare föredrar mindre monterade batterier. För att installera en sådan radiator används en speciell multiflexadapter, utrustad med två kulventiler för avstängning.

Viktigt: Adaptrar för lägre montering kan anpassas till rörets sidoutgång från väggen och under den nedre vertikala anslutningen. Dessutom är mittgapet i dem 50 och 80 mm. Därför, för att inte spendera pengar förgäves, bör du uppmärksamma dessa små saker.

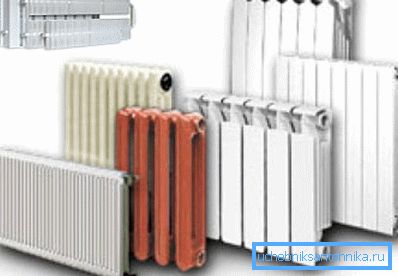

Urval av radiatorer

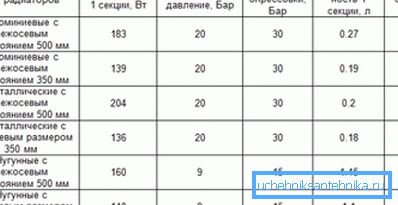

På den moderna marknaden finns det många modeller av radiatorer, men alla kan delas av material och konfiguration. När det gäller konfiguration och design finns det dussintals alternativ, och varje tillverkare producerar egna modeller.

Med materialet är allting mycket enklare:

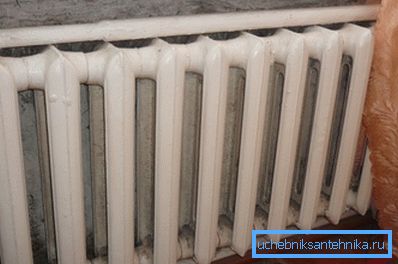

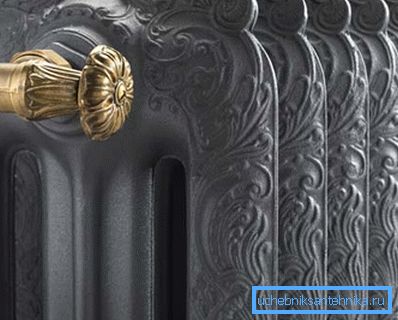

• Gjutjärn batterier anses patriarker, de har använts i över hundra år. Och trots att moderna konkurrenter uppstår är gott gammalt gjutjärn fortfarande i pris. Det är orsakat av tre huvudorsaker: För det första har gjutjärnet en avundsvärd värmekapacitet, med avbrott i värmen håller temperaturen i upp till 12 timmar. För det andra är gjutjärn inte rädd för korrosion, och för det tredje är priset ganska acceptabelt.

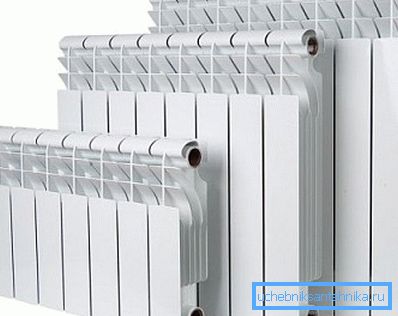

• Aluminium radiatorer har högsta effektivitet, skiljer sig åt i estetisk överklagande och liten vikt. Men när det kommer i kontakt med koppar bildar aluminium ett galvaniskt par och korroderar aktivt. Dessutom kan han inte hålla tryck. Som ett resultat är dessa batterier endast lämpliga för autonoma system i privata hem.

• Stålpanel radiatorer används för närvarande sällan. Populära rörsystem. Den mest kända representanten i denna nisch är en handduksvärmare.

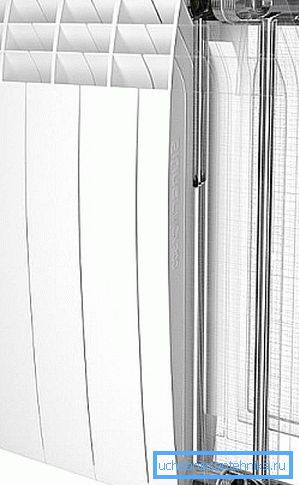

• Människor som inte brukar spara, installerar ofta bimetalliska batterier. Kärnan i dessa strukturer är gjord av rostfritt stål och kan tåla tryck eller vattenhammare och skalet är tillverkat av aluminium. Som ett resultat av denna symbios har bimetallstrukturer unika egenskaper av kvalitet. Faktum är att deras enda nackdel är det höga priset.

Inte den sista rollen som spelas av en kompetent beräkning av batteriström.

I det här fallet är det inte så viktigt vilket material radiatorn själv är tillverkad av, om du korrekt beräknar värmeöverföringen, så kommer ditt hem alltid att vara varmt och bekvämt.

• För typiska stadshöjningar där takhöjden inte överstiger 3 m anses det som en referens att cirka 100 W termisk energi används för varje kvadratmeter golvyta. Vidare multipliceras den totala kvadraturen med 100 W och vi får resultatet. Om rummet är vinklat eller det finns en balkong, läggs 20% till resultatet.

• I privathem är tillvägagångssättet för beräkningarna detsamma. Bara här är det inte torget som tas, men rummets volym. Ett genomsnitt på 1m? rum förbrukar 41 watt kraft. Beräkning av kammaren i rummet och multiplicera den med 41 watt, du får önskad effekt av radiatorer.

Videon i den här artikeln innehåller ytterligare information om ämnet.

slutsats

Kompetent utformat system för korrekt anslutning av radiatorer är naturligtvis nyckeln till en bekväm atmosfär i ditt hem. För ett litet hus kan du göra det själv, men utan rätt erfarenhet är det inte värt att ta upp uppbyggnaden av uppvärmning i en fast stuga.
