Järnvärmeväxlare: designfunktioner, formel för beräkning av

Ståljärn Sovjetiska uppvärmningsradiatorer är kända för många ägarna av gamla lägenheter eller hus, där uppvärmningsutrustning inte har förändrats i mer än tjugo år.

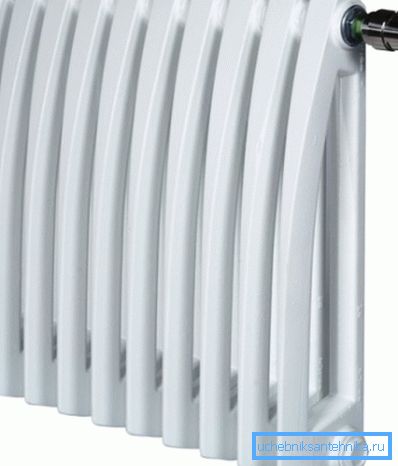

Idag, i stället för de gamla orörda batterierna, kan du köpa lättare, snygga och billiga värmare som är utformade för att utrusta autonoma eller centraliserade system.

Det verkar som att tunga gjutjärnskonstruktioner helt har förlorat sin relevans, men i själva verket tillverkas dessa enheter fortfarande. Dessutom är moderna gjutjärnstrålar lättillgängliga av människor i olika länder i världen och det visar sig att det finns ett antal uppenbara skäl till detta.

I den här artikeln kommer vi att prata om vad en modern gjutjärnstrålare är och vad är dess fördelar och nackdelar. Baserat på informationen i denna artikel kommer du att kunna dra en lämplig slutsats och bestämma om du ska köpa sådana batterier för att bygga upp värmesystem eller ej.

Grundläggande information

Piggjärnens radiatorer eller deras analoger, avsedda för väggmontering, är sektionsvärmeanordningar. Dessa anordningar är avsedda att användas i system för centraliserad uppvärmning i byggnader av bostads-, offentliga och industriella skäl.

En särskiljande egenskap hos dessa anordningar är en betydande termisk kapacitet med relativt kompakta dimensioner. Valet av denna kategori av värmeanordningar för drift i centraliserade system är inte oavsiktligt, eftersom gjutjärn är korrosionsbeständigt, trots värmebärarens låga kvalitet.

Radiatorer av grå gjutjärn KCH30-6F, stark och hållbar, eftersom statistiken över driften av enskilda modeller har mer än 70 år.

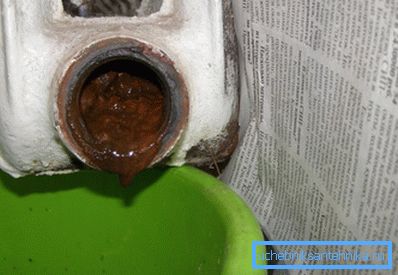

En sådan resurs är emellertid ett unikt fall, eftersom efter 30-40 år finns en fullständig försämring av skärningspaket, som behöver ersättas. Dessutom, inom tre till fyra årtionden, blir de inre kanalerna fyllda med kylmedel smutsiga med lättnad.

Utseendet av reliefs orsakas av närvaron i kylvätskan av ett stort antal mikrovägar, vilket länge påverkar de inre ytorna som slipande partiklar.

Som ett resultat ackumulerar de grova väggarna olika avlagringar på sig själva och kanalkapaciteten minskar kraftigt. Därför ska du välja vad du ska köpa stålstrålarna eller gjutjärn, var uppmärksam på kvaliteten på kylvätskan i systemet.

Konstruktionsegenskaper

I enlighet med antalet kanaler i en sektion är singelkanal och tvåkanalstyper av gjutjärnstrålar olika. Värmarnas kapacitet beror på kanalernas antal och diameter (volymen kylvätska som kan passera under en viss tid).

Uppvärmning av gjutjärnsapparater varierar i antal sektioner och i ramstorlekar. Standardinställningen gör 4-8 sektioner med möjlighet att bygga. Centrumavståndet och antalet sektioner väljs i enlighet med fönsteröppningens konfiguration och avståndet från denna öppning till golvet och i enlighet med golvytan.

Vilka gjutjärnstrålar är bättre? De bästa egenskaperna kommer att demonstreras av korrekt utvald utrustning.

Viktigt: Om antalet sektioner överstiger den önskade kursen blir rummet varmt och måste hålla fönstret det mesta. Faktum är att det centraliserade värmesystemet inte medför möjlighet att justera temperaturen, och därför är det nödvändigt att kompensera för överdriven uppvärmning av luften med hjälp av ventilation. Omvänt, om antalet sektioner är otillräckligt, kommer rummet att vara kallt.

Vid val av batterier, förutom antal sektioner, är det nödvändigt att ta hänsyn till sådana parametrar som centrumavstånd och produktdjup.

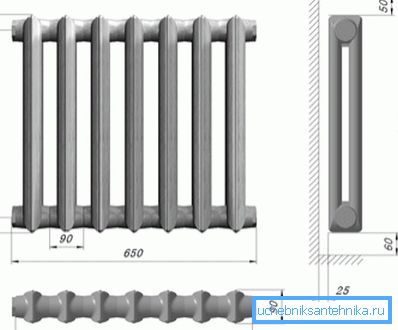

Centrumavståndet är avståndet från centrum av övre inloppet till centrum av det nedre hålet. I moderna enheter kan detta avstånd sträcka sig från 350 till 1500 mm. Djupet på sektionerna är från 50 till 140 mm.

En mängd olika storlekar låter dig välja vilken enhet som bäst passar inbyggnaden av värmesystemet.

Formeln för beräkning av antal sektioner

Innan du installerar radiatorer för rymduppvärmning med egna händer, måste du beräkna lämpligt antal sektioner.

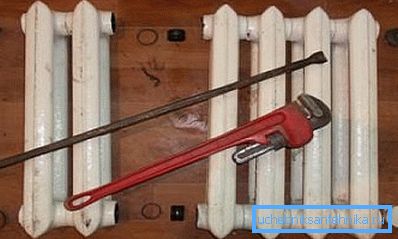

Viktigt: För att öka eller minska antalet sektioner används en speciell radiatorns nyckel. Nyckeln passerar genom inloppet i batteriet för det önskade antalet märken. Varje märke på nyckeln motsvarar sektionens bredd, vilket innebär att batteriet kan förkortas eller ökas så mycket som nödvändigt.

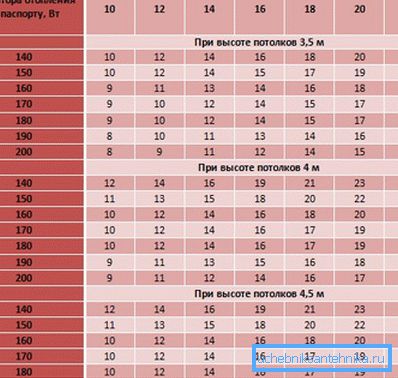

Beräkningen av värmarnas bredd kan göras på två sätt: med hjälp av en onlinekalkylator och självständigt med hjälp av följande formel.

Enligt standarden bör värmeanordningar producera 100 W kraft per 1 m, för att bibehålla en optimal rumstemperatur i rummet. För beräkningar tillämpar vi följande formel I = S * 100 / P.

I denna formel

• I - det önskade antalet sektioner
• S - område i lokalerna;
• P - Värmeöverföring av en sektion i enlighet med produktens passdata.

För gjutjärnsbatterier med ett mittstånd på 500 mm är "P" -värdet 145 watt.

Förutom de tidigare angivna faktorerna är det lämpligt att ta hänsyn till sådana stunder som:

• typ av glas, eftersom olika fönster kännetecknas av olika parametrar av täthet;
• Antalet ytterväggar, ju mer av dem desto större är värmeförlusten.
• tillgång till utrymme över rummet (vind eller uppvärmd vind)
• takhöjd i rummet (koefficienten är 1 om takhöjden är 2,5 meter);
• Antalet fönster i rummet.

Fördelar och nackdelar

Moderna vackra gjutjärnsuppvärmningsradiatorer visar följande fördelar och nackdelar som bör beaktas vid val av lämpligt alternativ.

fördelar:

• Korrosionsbeständighet, Vad är särskilt relevant i förhållande till centraliserade system med lågkvalitets kylmedel.
• Hög värmeutsläpp;
• Hög effekt och som ett resultat snabbt uppvärmning av luft i rummet;
• Lång livslängd (minst 25 år)
• Lågt hydrauliskt motstånd;
• Stor diameter av sektion av kanaler och, som ett resultat, måttlig skalbildning
• Möjlighet att välja önskat antal sektioner;
• Universitet av installation (på väggen, på golvet eller på golvet i kombination med vägghållare);
• Enkel installationsanvisning använda det tillgängliga verktyget
• Hög underhållsförmåga, på grund av möjligheten att ersätta den skadade sektionen.

nackdelar:

• Det höga priset på moderna modeller, i jämförelse med aluminium och bimetalliska motsvarigheter.

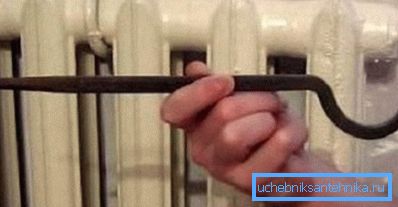

• Stor vikt och, som ett resultat, olämplig installation vid bräckliga väggar. Eftersom varje sektion väger minst 7 kg i genomsnitt kan du inte själv göra installationen utan hjälpare.
• Smidig yttre yta och som en konsekvens av vårdens komplexitet. Faktum är att det är svårt att ta bort damm från en sådan yta.

Märkning och förpackningsfunktioner

Märkning av gjutjärns radiatorer tillverkad i enlighet med GOST 8690-94 ligger i undersidan av sektionerna. Märkningen innehåller information om tillverkaren (varumärke), dessutom anger märket produktionsår och GOST för gjutjärnstrålarna. Med andra parametrar av enheten finns i passporten.

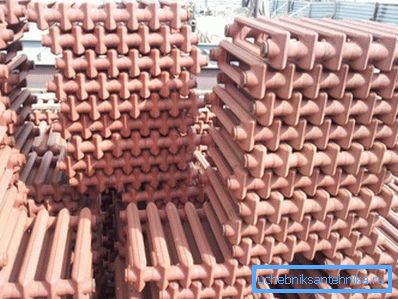

För transport och långtidsförvaring är gjutjärnstrålarna förpackade i behållare som kan skydda mot nederbörd och mekanisk skada.

slutsats

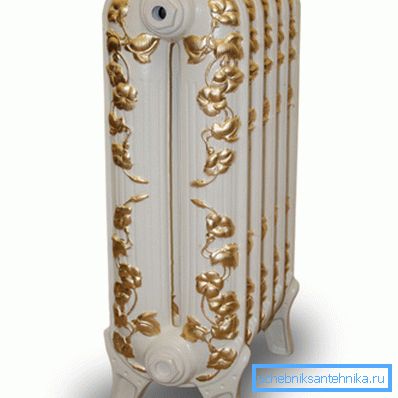

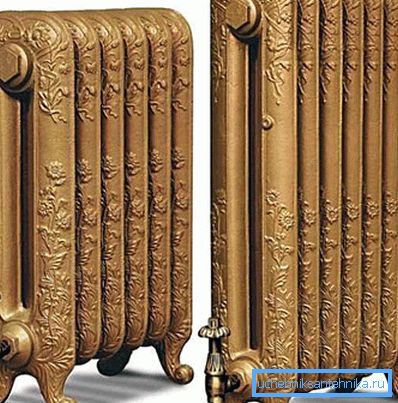

Trots det faktum att marknaden erbjuder ett brett utbud av värmeutrustning, är den moderna eurokaststrålaren fortfarande i efterfrågan. Dessutom kan du i många specialbutiker idag inte köpa de vanliga tråkiga "harmonikorna", utan designmodeller med konstgjutning eller målning.

Det finns frågor som behöver klargöra? I det här fallet rekommenderar vi att du tittar på videon i den här artikeln.
