Installera en cirkulationspump i värmesystemet: egenskaper

I denna artikel kommer vi att prata om hur man installerar en cirkulationspump i värmesystemet, utan hjälp av kvalificerade experter. Artikelns ämne är relevant, eftersom specialfläktar används i de flesta värmesystem.

Trots det faktum att vissa värmepannor är tillverkade med en integrerad pump, körs de flesta av pannorna fortfarande med fjärrtrycksutrustning.

Innan vi överväger funktionerna i installationen, definierar vi för en början vilka orsaker är för att installera och använda cirkulationspumpar.

Behovet av en cirkulationspump

Det vanligaste problemet med att driva värmesystem i ett privat hus är den ojämna fördelningen av värme. Vid användning av kretsar med naturlig cirkulation är det inte ovanligt att radiatorer värms upp i rum som är avlägsna från pannan, medan närliggande batterier redan kokar (ta reda på hur två-rörsuppvärmningen är korrekt installerad).

I sådana fall är det nödvändigt att vidta åtgärder för att kylvätskan ska kunna flytta mer intensivt genom systemet.

För en mer jämn fördelning av värme genom rörledningen och batterierna idag används följande metoder:

• Installation av rör med större diameter i jämförelse med vad som ursprungligen installerades.

Full ersättning av rör med egna händer är en effektiv metod som gör att du kan öka systemets prestanda väsentligt. Men bestämmer dig för att använda den här metoden, du måste komma ihåg att du behöver en professionell beräkning av förhållandet mellan tvärsnittets diameter och rörets längd. Dessutom är priset på rör för att ersätta hela systemet avsevärt, och det kommer också att ta tid att installera.

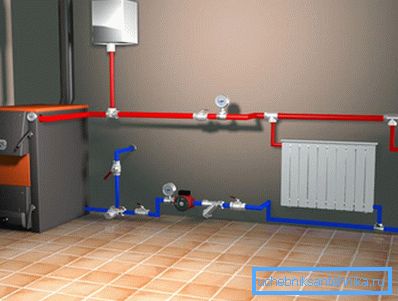

• Installation i pumpens värmesystem för tvångsflöde av kylvätska.

Installation av cirkulationspumpen i värmesystemet gör att du kan göra utan att byta pipeline och därmed minska tid och materialkostnader.

Resultatet av installationen av denna utrustning är enhetligheten av temperaturindikatorer genom hela huset. På grund av kylvätskans intensiva cirkulation är det dessutom möjligt att utesluta möjligheten till luftpluggar, vilket har en positiv effekt på värmeutrustningens livslängd.

Principen för drift och designfunktioner

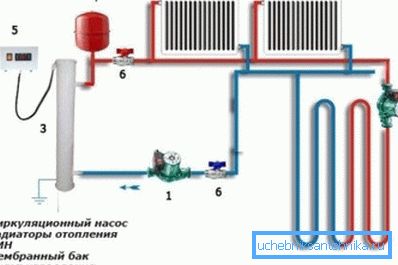

Innan du installerar en cirkulationspump för uppvärmning, överväga principen för driften av denna enhet. Som redan nämnts är utrustningen utformad för att säkerställa den tvungna cirkulationen av kylvätskan i ett slutet system.

Pumpens konstruktion består av en elektrisk motor, en rotor och en axel med en pumphjul. Alla konstruktionselement är omslutna i ett förseglat metallfall.

Principen för mekanismen är enkel. Enheten är monterad i rörledningen. Genom att rotera axeln med pumphjulet accelereras kylmediet i önskad riktning.

Som regel är trycket som är resultatet av rotationen av pumphjulet tillräckligt för att effektivt flytta vätskemediet från pannan till systemets och baksidans fjärrpunkt.

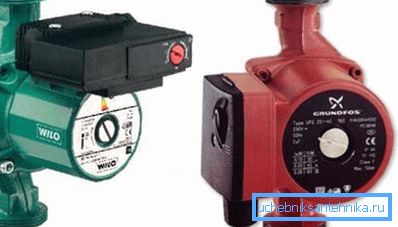

Huvudsakliga sorter

Följande typer av cirkulationspumpar finns på marknaden:

1. Modifieringar av typen "torr", där rotorn inte kommer i direkt kontakt med kylvätskan.

Arbetsdelen av en sådan anordning isoleras från elmotorn med tätningsringar av rostfritt stål. När mekanismen fungerar roterar ringarna i förhållande till varandra. På grund av tryckskillnaden på den ena och den andra sidan av ringarna säkerställs en lämplig täthet.

Bland fördelarna med denna lösning noterar vi hög effektivitet och når 80%. Det finns emellertid en betydande nackdel, denna typ av utrustning kännetecknas av alltför stort buller. Därför bör installationen utföras i ett separat ljudisolerat rum.

"Torra" pumpar är i sin tur av tre typer:

• vertikala modifikationer med munstyckets placering på en axel och motorns vertikala läge;
• horisontella modifikationer med en horisontell motor, ett utloppsrör på kroppen och ett sugrör på axelns framsida;
• blockmodifieringar, i vilka kylmediet strömmar i längdaxelns riktning och visas radiellt på belastningen.

1. Pumpar av typen "Våtyp" skiljer sig från "torra" motsvarigheter genom att pumphjulet och rotorn befinner sig i ett översvämt tillstånd.

I detta fall fungerar kylmediet som ett kylmedel och smörjmedel. Rotorn är skild från motorn med ett speciellt "glas" av rostfritt stål.

Bland fördelarna med denna enhet noteras en låg ljudnivå. Men det finns en signifikant nackdel - effektiviteten hos våtpumparna överstiger inte 50%, vilket är en storleksordning mindre än indikatorerna som demonstreras av torra analoger.

När vi väl har bestämt valet av pumputrustning, överväga hur du installerar den.

Installationsfunktioner

Vid det inledande skedet bör beräkningen av cirkulationspumpen för uppvärmning utföras. Detta görs enligt följande formel:

Q = N / t2-t1,

där Q är pumpkapaciteten, t är temperaturen vid pannans utlopp och N är värmeutrustningens kraft.

Alla dessa parametrar finns i instruktionerna som bifogas den valda enheten.

Installationsanvisningarna är enkla, och därför kommer du att kunna klara av den här uppgiften själv utan att engagera specialister.

• Innan installationen läses igenom bruksanvisningen och kopplingsschemat.

Viktigt: Installationen ska utföras med förväntan om att denna plats har enkel åtkomst.

• Töm allt vatten från systemet.

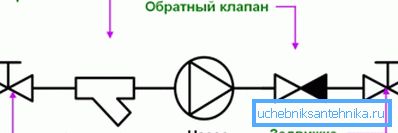

• Skär röret enligt vad som anges i diagrammet.
• Montera pumpen enligt anvisningarna.
• Enheten är ansluten till ett vanligt elnätverk på 220 V.
• Efter installationen är systemet fyllt med vatten och överflödig luft tas ut ur det. Därefter kan du börja pumpen.

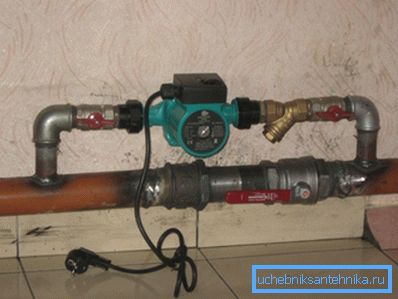

Viktigt: Vid installation är det lämpligt att bypass (bypass). På grund av denna förbikoppling fungerar systemet på ett naturligt sätt med strömmen bortkopplad.

slutsats

Så vi tittade på hur och genom vilken utrustning du kan göra värmesystemet mer funktionellt och produktivt. Det återstår att köpa en lämplig pump och fortsätta till sin installation (se även artikeln Testning av värmesystemet: syfte, funktioner, arbetsförfarande).

Mer användbar information om detta ämne kan hittas genom att titta på videon i den här artikeln.
