Installation av värmeväxlare: normer och regler för

Installera en värmningsradio är en avgörande uppgift, vars implementeringskvalitet beror på hur hela systemet fungerar. För att undvika översvämning i lägenheten och läckande anslutningar borde du känna till proceduren och reglerna för installation av värmeapparater. Vi kommer att berätta för dig hur du installerar en värmningsradio.

Installation av värmeväxlare

Piping layouter

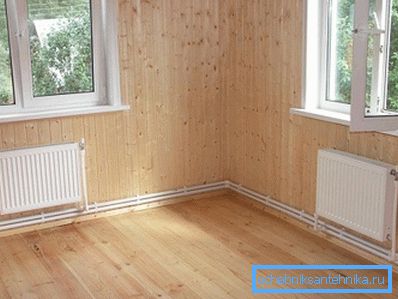

Reglerna för installering av radiatorer kan variera beroende på typ av värmesystem och sättet att ansluta enheter.

Typ av system kan vara:

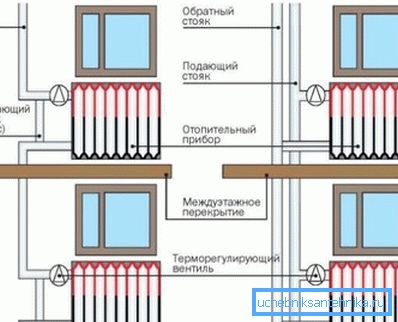

1. Enkelt rör. Här kopplas produkterna i serie till ett rör, som utövar både tillförsel och retur av kylvätskan. I detta fall är returflödet från den föregående konvektorn flödet av nästa, och varje nästa nod mottager ett något kylt kylmedel;
2. Tvillingrör. I detta system kopplas produkter parallellt mellan två rör: leverans och retur. I detta fall tillförs kylmediet av ungefär samma temperatur till alla noder;

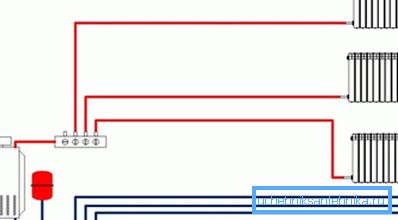

3. kollektor. Här finns en kombination av de två tidigare metoderna: mellan två rörledningar, tillförsel och retur, är en rörledning med en konvektor parallellt ansluten. Eftersom det vanligtvis finns många sådana kretsar, är de anslutna via samlare, vilket var anledningen till namnet på ledningstypen.

Var uppmärksam! Det är lätt att skilja ett system från ett annat: i ett ettrörsystem passar bara ett rör i varje värmeväxlare. I ett tvårörsrör finns två rör i ett uppsamlingssystem, två rör från varje enhet går till en samlarnod.

Installationsschemat för radiatorer har de största skillnaderna i genomförandet av ett två- eller ett-rörsystem. Faktum är att installationen av värmeväxlare i ett rörsystem enligt SNiP kräver en förbikoppling, vilket förhindrar att kretsen bryts om en av konvektorerna bryts.

När det gäller kollektor- och tvärledningskretsar är batterierna parallellt kopplade och kretsen bryts inte. Avlägsnande och montering av värmeväxlaren är möjlig utan att systemet stängs av. För att göra detta, stäng av de kranar som är monterade på kylvätskans tillförsel och urladdning.

Var uppmärksam! Tvårörs- och kollektorkabelsystem anses vara mer effektiva och progressiva, men deras pris är högre på grund av det större antalet rör i värmesystemet och ventilerna.

Batterianslutningsmetoder

Utöver kabeldragning påverkas hur man installerar en värmningsradio genom att det är anslutet till rörledningen.

Det finns tre sådana metoder:

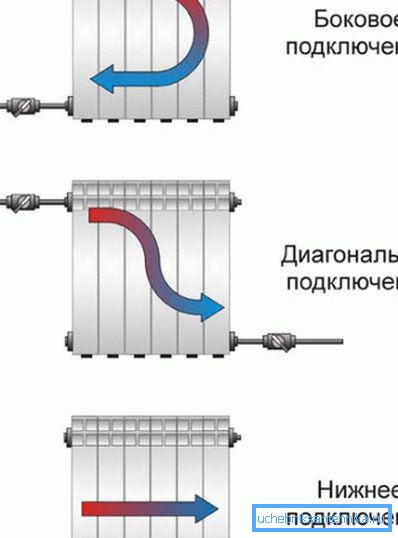

1. Sidanslutning. I Sovjets hus är konstruktionen vanligast, särskilt med vertikala ledningar, när en eller två stigare kommer in i rummet, två grenrör, till vilka den ena sidan av batteriet är ansluten, kommer in från rummet;
2. Bottenanslutning. Denna metod är mer typisk för horisontell ledning, när linjen går längs golvet eller under den, och enheten är ansluten till den nedre kollektoraxeln till munstyckena;

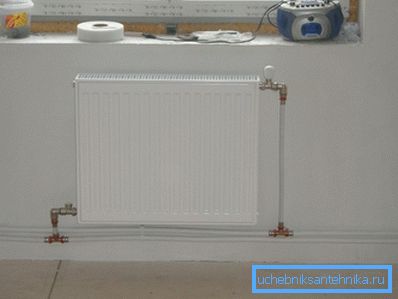

3. Diagonal anslutning. Kan användas i båda versionerna av layouten. Här kommer leveransmunstycket in i övre öppningen på ena sidan av produkten, och returet kommer ut ur den undre öppningen på motsatta sidan.

Var uppmärksam! Det finns fortfarande debatter om vilket ledningsdiagram som är korrekt. Det kan sägas att den nedre anslutningen är minst effektiv, medan diagonalmetoden värmer värmeväxlaren jämnt.

Installationsregler

Innan du installerar radiatorer bör du lära dig de grundläggande reglerna för installationen.

Det finns regler som är ganska rekommenderande i naturen:

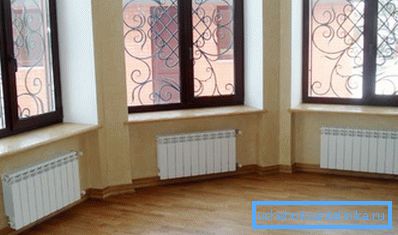

• Batteriet är installerat under fönstret. Fönsteröppningens centrala axel måste sammanfalla med produktens centrala axel. Detta undviker utkast och kondens på glaset;
• Det är önskvärt att anordna inloppen med en liten bias mot vattenrörelsen. Detta förhindrar inträde och ackumulering av luft i uppvärmningsenheten och därtill hörande förlust av värmeöverföring.

Det finns också strängare regler:

• Fönsterhöljet borde inte helt täcka batteriet, annars kommer konvektionsströmmarna inte att värma fönsterglaset, vilket kan orsaka fönstret och kondensering på fönsterbrädan.

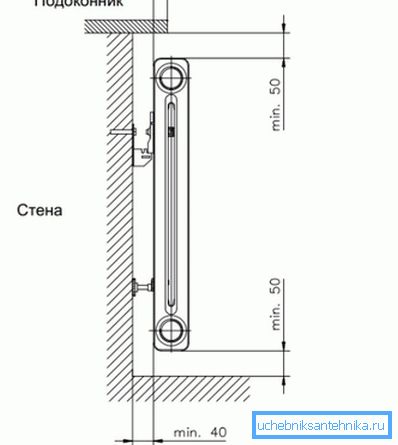

• Avståndet från konvektorens överdel till fönsterbrädan ska vara minst 5 cm.
• Avståndet från botten av produkten till golvet ska inte vara mindre än 5 - 10 cm;
• Det måste finnas ett mellanrum på minst 4 cm mellan enhetens bakvägg och väggen.
• Fönsterbrädan kan inte täcka enheten mer än hälften.

Var uppmärksam! Överensstämmelse med dessa avstånd tillåter normal konvektion och cirkulation av luftflödet, vilket är en förutsättning för god värmeöverföring.

Batteriinstallationsproceduren

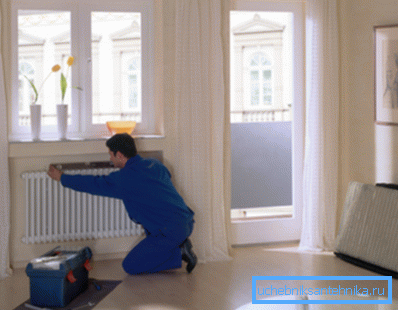

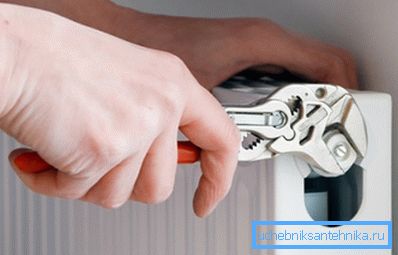

Om du vill installera en värmekonvektor själv borde du veta arbetsordningen:

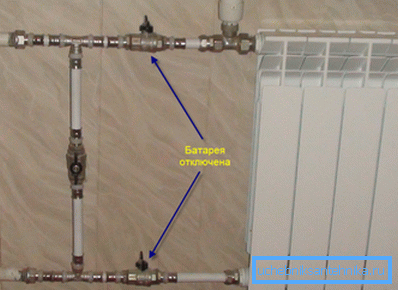

1. Stäng av matningskranarna och demontera sedan den gamla enheten.

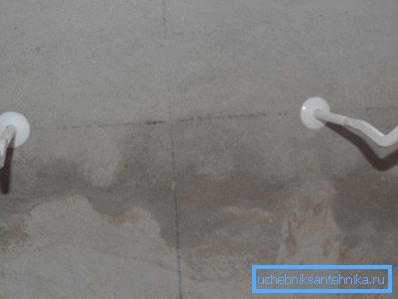

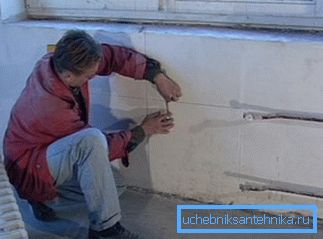

1. Markera monteringspunkterna på parenteserna för den nya produkten;

1. Fäst fästena på väggen med dyvar eller ankarbultar;

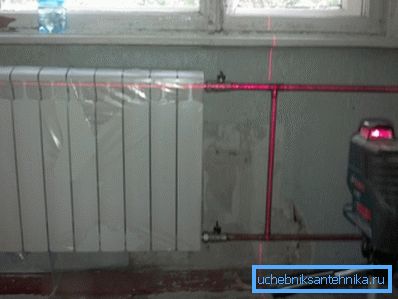

1. Vi hänger produkten på parentesen, kontrollera geometrin med hjälp av nivån: den ska stå strikt horisontellt, utan förvrängningar;

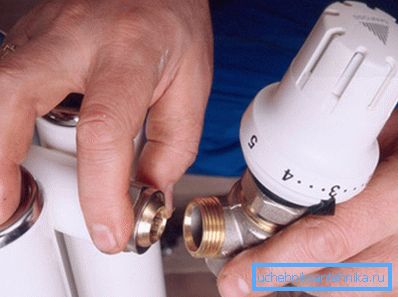

1. Vi monterar en armaturuppsättning: Montera ventilen och ventilen under värmehuvudet, liksom Mayevsky-ventilen för luftsugning;

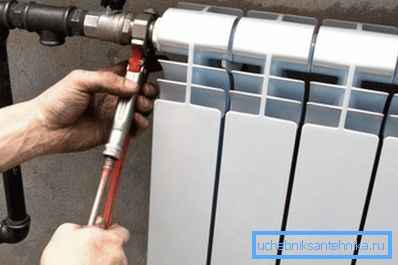

1. Anslut rören från huvudledningen till värmeväxlaren.

Var uppmärksam! Installation av gjutjärns radiatorer kräver mer seriös förberedelse och val av monteringsdetaljer, eftersom deras vikt många gånger överstiger moderna aluminium- eller bimetalliska analoger.

slutsats

Byte och installation av värmeanordningar bör tas allvarligt, eftersom kvaliteten på detta arbete kommer att avgöra komforten i huset. För att installera korrekt måste du följa installationsanvisningarna och godkända standarder. Videon i slutet av artikeln hjälper dig att undvika misstag i ditt arbete.
