Installation av värmeväxlare: hur man reparerar batteriet

01-08-2018
Uppvärmning

Att installera batterier i uppvärmningssystemet av en lägenhet eller ett privat hus är ett ganska dyrt företag, eftersom priset på tjänsterna hos anställda byggnadsbesättningar är ganska högt. Därför utför många installationer av radiatorer med egna händer.

Det finns inget komplicerat med det. Hela aktionssekvensen beskrivs i detalj nedan.

Självinstallerade radiatorer kan spara pengar

Val av dockningsalternativ med rörledningar

Innan du installerar en uppvärmningsradiator i en lägenhet eller ett privat hus måste du bestämma hur varmt vatten kommer att levereras till det och värmebäraren som redan har släckt värmen kommer att släppas ut. Installationsschemat för värmningsradiatorer beror på värmningsnätets uppläggning (ett-rör eller två-rör), själva batteridesignen och antalet sektioner i dem.

Tänk på de viktigaste alternativen:

  1. Envägsanslutning till sidodysorna. Denna metod för att leverera kylvätskan är den mest populära. I detta fall är inloppsröret anslutet till toppen av batteriet, utloppsröret - till botten. Fördelen med lösningen är att på detta sätt uppnås den maximala effektiviteten hos anordningen.

Inloppsröret kan anslutas till värmepanelns botten, men värmeffekten minskar med mer än 5%.

På bilden - systemet för envägsanslutning av radiatorn

Tips! Vid dockning av batterier med många sektioner kan de sista av dem värma upp dåligt på grund av otillräcklig vattenförsörjning. I det här fallet rekommenderas att dessutom utrusta värmeväxlarens kanalförlängning.

  1. Bottenanslutning. Den används om huvudledningarna döljs under golvbeläggningen eller på grundplattan. Dess fördel är maximal estetik - rören kommer inte att förstöra utseendet på rummet. Deras korta sträckor kommer ut ur golvet och går omedelbart med inkommande batteridysor.

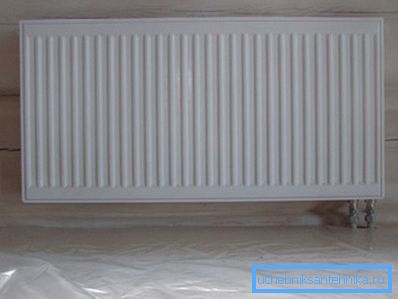

Bottenanslutning av batteriet: rören är helt osynliga
  1. Diagonal installation av en värmningsradiator gör det själv. Denna metod används endast om ett stort batteri är installerat (antalet sektioner överstiger 12). Inloppsrören förenar övre munstycket på ena sidan av batteriet och går ut genom den nedre öppningen på motsatt sidokant.
Diagonalt batterianslutningsdiagram

Dessutom finns det två sätt att överföra kylvätskan:

  • konsekvent - i det här fallet strömmar det uppvärmda vattnet från värmaren och tillbaka, passerar genom varje radiator installerad i lägenheten eller huset.
  • parallellt - under installationen av uppvärmningsnätet läggs huvudledningsledningen, där värmebatterierna slås fast genom armaturen.

Den första metoden är mer ekonomisk eftersom den förbrukar färre material. Men om behovet uppstår för att reparera radiatorer måste det stängas av hela nätverket och dränera kylvätskan från det, vilket är omöjligt under den kalla årstiden.

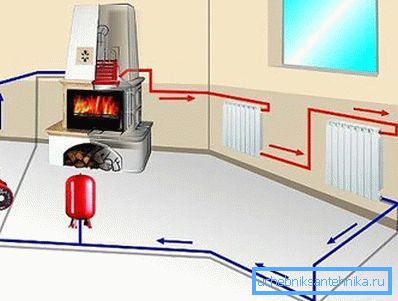

Konsekvent anslutning av radiatorer

En annan nackdel med detta system är den ojämna fördelningen av värme. Batterier som är monterade närmare pannan (eller på de övre våningarna i huset) kommer att värma upp mer. Installera ett annat antal sektioner hjälper till att hantera denna situation (ju längre från värmaren, desto mer).

Den andra metoden kräver användning av stora rör, ventiler och rördelar. Men det parallella värmesystemet kan delas upp i flera autonoma fragment.

Reparation av radiatorn kräver inte att värmen stängs av. Det är tillräckligt att avbryta värmebärarens tillgång till denna del av nätverket med hjälp av kranar.

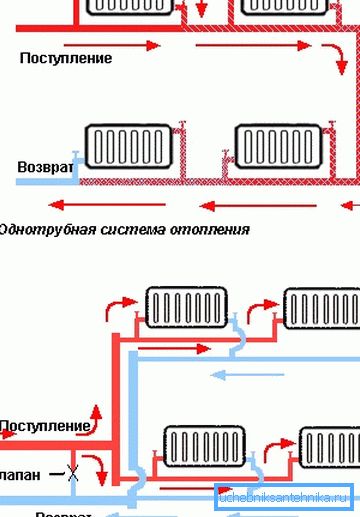

Parallell anslutning av radiatorer i ett-rörs och två-rörs värmesystem

Även här var det inte utan brister. Om vätsketrycket i rören är lågt kommer en mindre mängd uppvärmt vatten att flöda till radiatorn, vilket också minskar värmeeffektiviteten. För att undvika detta bör bypassen (överflödesrör) mellan inlopps- och utloppsröret vara av mindre diameter och utrustade med avstängningsventiler.

Anslutande radiatorer

Allmänna krav

Det finns vissa regler för installering av radiatorer som måste följas utan att misslyckas, oberoende av vilka material du installerar.

I synnerhet talar vi om avståndet mellan byggnadens olika konstruktionselement och själva värmepanelen:

  1. Det ska finnas minst 10 cm ledigt utrymme mellan radiatorens övre kant och stolpen.
  2. Det ska finnas en lucka på mer än 12 cm bred mellan golvbeläggningen och bottenytan på värmepanelen.
  3. Klyftan mellan värmepanelen och den vägg som den är fastsatt på ska vara från 2 till 5 cm. Kom ihåg att om den vertikala ytan bakom kylaren är täckt med ett lager av värmereflekterande material, kanske inte längden på monteringsfästena som ingår i kitet är tillräckligt och därför kommer att behöva köpa andra tillbehör.

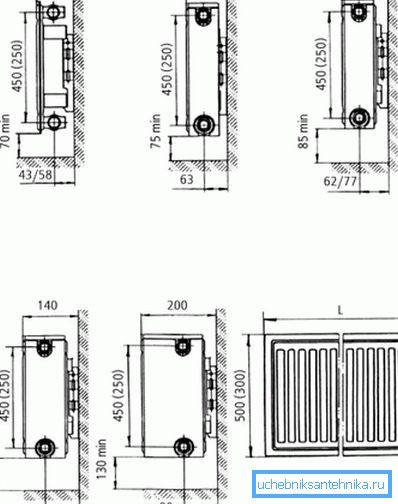

Rekommenderat avstånd till väggar och golv vid anslutning av batterier

Var uppmärksam! Kraven ovan beskrivna gör det möjligt att organisera luftens naturliga konvektion, det vill säga blandning av kalla och varma luftmassor i rummet. På grund av detta värms rummet upp snabbare och jämnt. Deras överensstämmelse leder till utseendet på lokala zoner av kall och varm luft, dimning av glasögon och andra problem.

Arbetsordningen

Installation av gjutjärnstrålar, liksom deras aluminium- eller stålkomponenter, är följande:

  • demonterad gammal uppvärmningsutrustning
  • Märkningen är gjord enligt vilken fästena som håller det nya batteriet ska fixas.
  • Fixering av hårdvara är installerad (för det här behöver du klämmor eller ankarbultar);

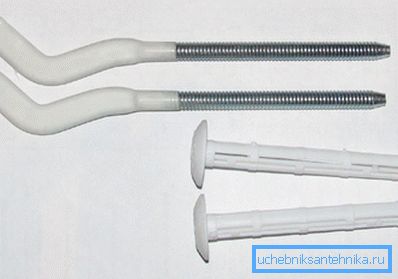

Batteriluckor
  • värmepanelen monteras (det erforderliga antalet sektioner monteras, Mayevskys kranar, stoppventiler, termostater, etc.) installeras;
  • Det färdiga batteriet är hängt på krokarna (om layout och borrning gjordes korrekt borde värmepanelen lätt "ligga ner" på den plats där det finns);
  • dockning med rörledningen är gjord (för detta ändamål används speciella kopplingar med tråd).

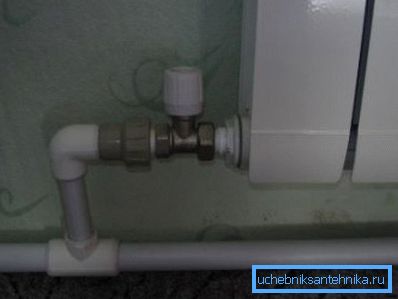

Placeringen av batteriet med röret måste försiktigt förseglas och förses med ventiler

Var uppmärksam! Tätningsfogar bör ges ökad uppmärksamhet. Det är här som läckor uppträder oftast, vilket bland annat kan leda till att systemet sänds.

slutsats

Installera ett värmebatteri är en ganska enkel process, men alla steg måste utföras noggrant och effektivt. Först då kommer det monterade klimatnätet att ge komfort och hygge i huset.

Du kan lära dig mer om utformningen av rymmeuppvärmningssystem i videon nedan.
