Installation av värmesystem: arbetsstadier och steg för steg

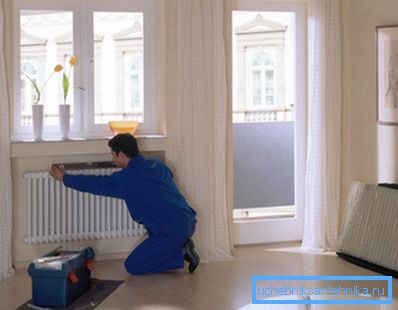

Gör det själv installation av värmesystem är inte en lätt uppgift, vilket kräver att du har viss kunskap och färdigheter. Vi kommer att överväga de viktigaste stadierna av arbetet som antas av värmeanläggningens installationsteknik så att du själv klarar av den här uppgiften.

Förberedande stadium

Design och inköp av material

Liksom något tekniskt arbete kräver uppbyggnaden av värmesystemet en obligatorisk design. För att korrekt beräkna och välja alla delar av systemet, behöver du viss kvalifikation och kunskap om tekniken, så det är bättre att överlåta det här arbetet till en professionell.

På ett eller annat sätt måste du ha ett projekt som innehåller:

• Beräkningar av kraftutrustning och värmeanordningar;

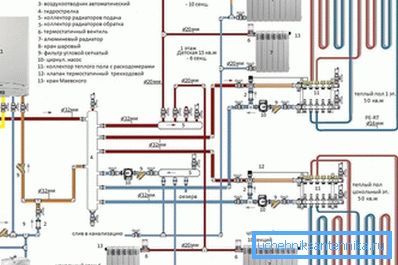

• Scheman och ritningar, inklusive axonometriska och schematiska diagram över uppvärmning, arrangemang av kommunikationer och motorvägar, storlekar, diametrar mm.
• Specifikationer för alla komponenter och delar, kopplingar, rördelar, rör, radiatorer, ventiler och ventiler;
• Motivering av valet av typ av radiatorer, panna, pump och annan utrustning;
• Förklarande anmärkning om alla typer av arbete;
• Uppskatta med antal och typ av nödvändiga delar och material.

Var uppmärksam! Som ett resultat måste vi exakt representera var radiatorerna kommer att ligga, där det kommer att finnas hål för rör att passera genom väggarna, där pannan och expansionstanken, cirkulationspumpen och andra delar av systemet kommer att installeras.

På grundval av specifikationen görs en uppskattning av inköp av material och utrustning. Då måste du välja den mest ansvariga säljaren och leverera allt du behöver för objektet. Vid köp bör du noggrant studera märkningen och intyg om överensstämmelse för alla produkter, för att inte köpa en falsk eller ett äktenskap.

Du måste också i förväg förbereda de nödvändiga verktygen: en uppsättning för lödning och skärning av polypropenrör, rörsnivlar och skiftnycklar, en perforator, nivå, släp och klistra för gängade anslutningar, en pump för krympning av systemet, en penna och andra tillbehör.

  Var uppmärksam! Om det är nödvändigt att byta ut värmesystemet, som tidigare installerades, demonteras det i förberedande skede.

Märkning och montering av fästen

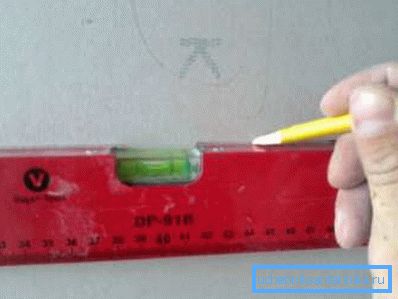

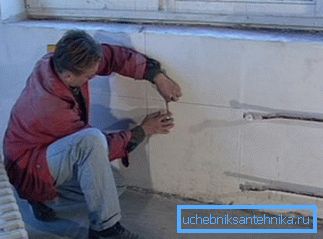

Baserat på det schema vi har är det nödvändigt att göra en markering. Det första steget är att hitta de platser där rören passerar genom väggen och markera dem med en penna. Längre från dessa märken drar vi vertikala och horisontella linjer längs vilka motorvägar kommer att rinna i enlighet med ritningen:

Därefter tar vi monteringsklämmor och fastnar längs markerade linjer med en töjning på ca 50 cm. Fästning kan göras med klämmor, om väggarna är tegel eller betong och även med självgängande skruvar om väggarna är trä.

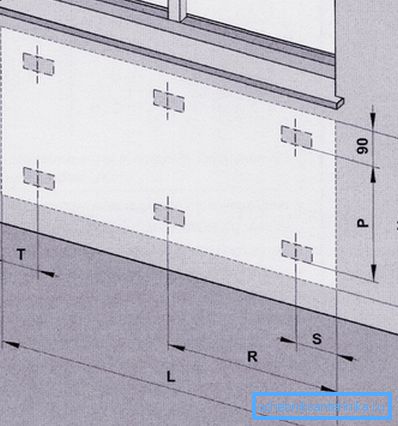

Därefter markeras monteringsplatsen för radiatorer. De ska installeras under fönstren på ett avstånd av 10 cm från fönsterbrädan och 10 till 15 cm från golvet. Det är önskvärt att anordningen var i mitten av fönstret.

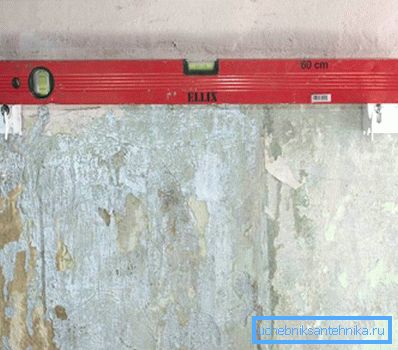

Slutligen, genom att markera, bestämmer vi monteringspunkterna för konsolerna för montering av konvektorer och installerar dem med hjälp av klämmor. För ramväggar och väggar av gipsskivor måste du använda speciella monteringsarmaturer.

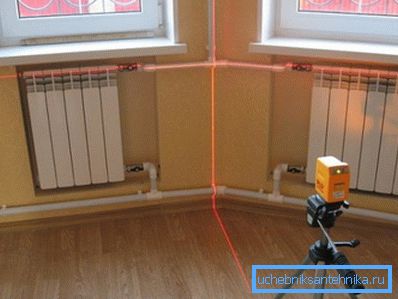

  Var uppmärksam! Installationen av värmesystemet kräver exakt placering av alla armaturer och exakt passning på ritningen. Det är också viktigt att respektera horisontell och vertikal nivå.

Passagehål

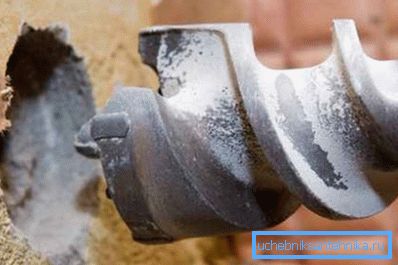

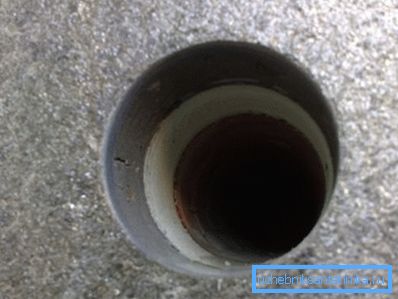

För passage av hål i betongväggar med kraftfulla borrar med speciella borrar för betong. De mest föredragna diamantkronor och övningar med pobeditovymi-tips. Hålen ska vara lika och vinkelrätt mot väggplanet som möjligt.

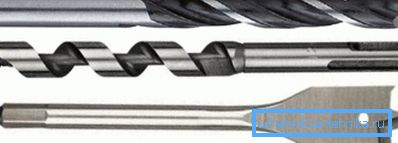

Om väggarna är trä kan du använda en vanlig borr med träborrar. Sådana övningar är mest effektiva:

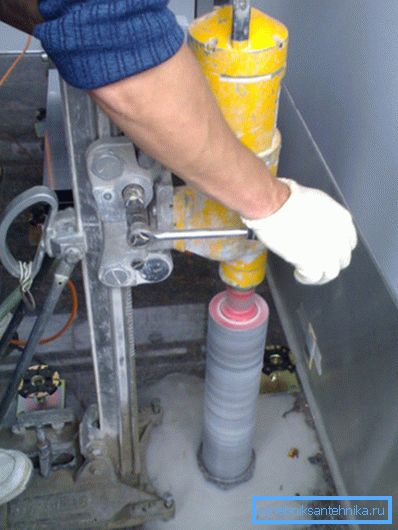

Det svåraste att skära överlappning. För att göra detta kan du använda en kraftfull slag i slaglägen eller en krona med en diamantkant och kronan är mycket bättre:

Var uppmärksam! Priset på ett bra verktyg är mycket högt, därför är det bättre att hyra det. Detta kan göras i alla stora stormarknader.

Installation av radiatorer

Vi har redan gjort markering och montering av fästen för att fästa batterier. Nu fortsätter vi till deras montering och installation.

Först och främst måste du skruva loss skruvarna (pluggar) och förbereda kylventilerna. Det är bättre att använda polypropylenkranar, som ofta kommer med radiatorn.

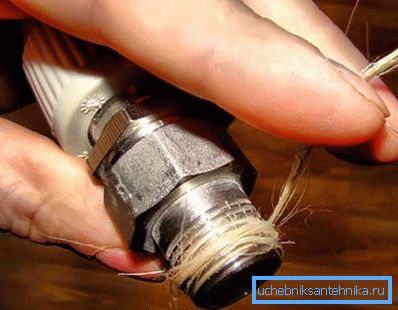

Gängad anslutning bör smörjas med Unipak pasta och insvept med släp. Vissa rörmokare använder FUM-tejp, men släp med pasta är mer tillförlitlig. Applicera ett rikligt lager på tråden och i kursen vindar vi fibrerna av linstrå.

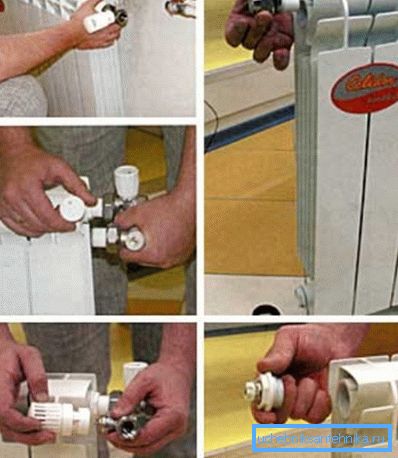

Sedan sätter vi på strålmutteren på radiatorkranen och vindar den först med händerna och sedan mot stoppet med skiftnyckeln. Vi lägger en annan kran, sedan Mayevskys ventil, och stäng det sista hålet med en plugg.

Var uppmärksam! Det är nödvändigt att samordna kranarnas positioner med anordningens kopplingsschema: den kan vara lägre, sida eller diagonal.

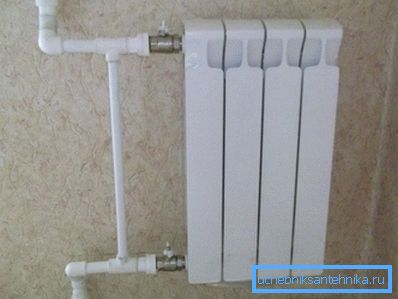

Om vi ​​har Leningrad ett-rörsystem, utför vi bindningsförbikopplingen. För att göra detta löds rörsegmenten och förbinder dem med ett tunnare rör:

Först monterar vi adaptrar till polypropen (om det behövs), då lägger vi övergångs-tee från D20 till D16 på ena sidan, sedan bröstvårtan, sedan tee på motsatt sida. Selen är klar.

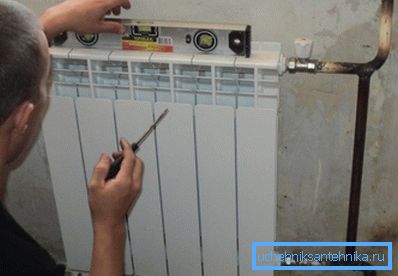

Slutligen installera enheten på konsolerna och fixa. Vi kontrollerar plattformen på installationsbyggnadsnivån.

Rörlödning

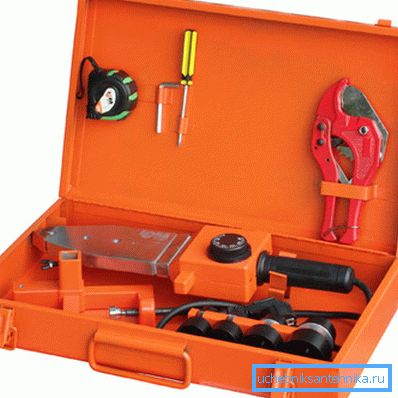

Instruktioner för hur man installerar värmesystemet av polypropen korrekt är ganska enkelt. Men vi behöver en uppsättning verktyg för svetsning av plaströr, som även kan hyras i Miass.

Så låt oss börja:

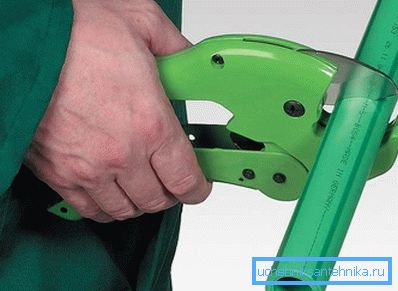

1. Vi utför rörskärning enligt ritningen med en rörskärare;

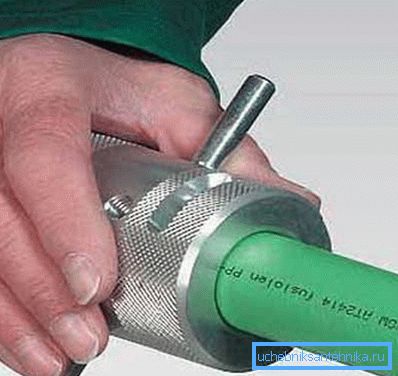

1. Vid ändarna av röret är det nödvändigt att avfyra med en lutning på 15 grader till ett djup av 2 - 3 mm. Det är bättre att göra detta med en ansiktsplockare;

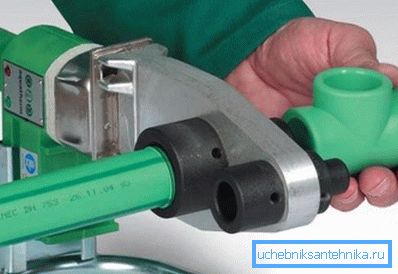

1. Montera lödstången på stativet och ställ in temperaturen till 260 grader. Sedan lägger vi passformen på dornen och sätter i rörets ände i ärmen. Vi trycker på båda sidor tills delarna vilar på fälgen;

1. Uppvärmning varar ungefär fem sekunder, i instruktionerna för lödjärnet bör vara ett värmeskema beroende på diameteren. Efter uppvärmning tar vi bort delar och kopplar dem tills röret helt går in i ärmen.

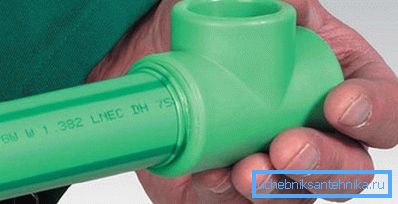

1. Håll delarna fortfarande, rotera inte. Det räcker att stå emot dem i ungefär 30 sekunder tills det är helt klart.

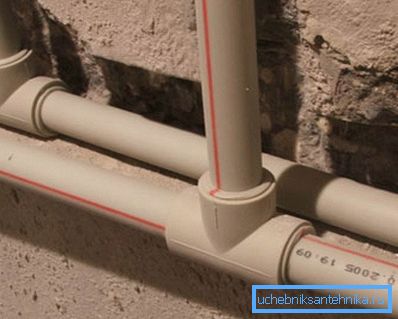

1. Vi samlar separata områden på bordet, så kopplar vi dem i vikt vid ingångarna till väggen och vid radiatorerna.

Var uppmärksam! Det är bättre att först träna på skavorna för att få lite skicklighet och förtroende för åtgärderna, eftersom lederna inte är separerbara.

Vid slutet av rören ansluts till pannan, är en cirkulationspump installerad på returledningen. Då krympas systemet med en speciell pump. Mer information om detta finns i artiklarna på vår hemsida.

slutsats

Om kontraktet för installationen av värmesystemet verkar för dyrt för dig, kan du enkelt klara av den här uppgiften själv. Detta hjälper dig med vår guide och video.
