Installation av radiatorer. typer av ledningar. märkning och

Oberoende installation av värmeväxlare är en mycket arbetskrävande process, men inte särskilt komplicerad. Det viktigaste här - att följa vissa regler och göra allt försiktigt.

Typer av ledningar

För att radiatorn ska installeras korrekt är det nödvändigt att veta vilken typ av uppvärmningsrörslayout har använts. Nedre tabellen beskriver dessa typer.

Vad kommer att behöva övervägas

1. Vid självmontering av batterier, välj en radiatortyp av ventiler. Installering av ventiler på radiatorar med bolltyp med "amerikansk" är ganska komplicerat och kräver goda färdigheter.
2. För att ansluta batterierna till nätverket behöver du ledningar som har en tråd som matchar rörens och rörens dimensioner.
3. Ärmarna är vikta runt ärmarna. De snods sedan och sätts in i radiatorer.
4. Innan du köper apparater, se till att fixeringssatsen för installation av värmeväxlare motsvarar materialet som används för att göra väggarna.

Var uppmärksam! Så att luften kunde blåsas bort från batterierna, borde de lägga Mayevskys kranar på dem. Vissa modeller av enheter är utrustade med dem redan på fabriken.

Viktiga regler

1. Rörsektioner som är lämpliga för radiatorer bör placeras med en liten lutning i riktning mot kylvätskeflödet. Om de placeras exakt horisontellt kommer luft att ackumuleras i enheterna, vilket kommer att minska värmeöverföringen. 1 meter rör ska lutas i riktning mot vattenflödet, åtminstone med 5 mm.

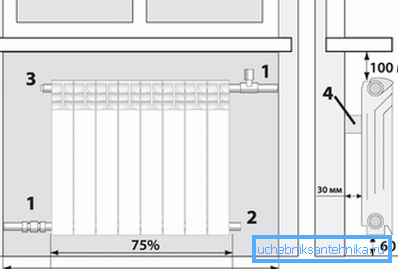

2. Installera en värmningsradiator med egna händer bör ske så att dess mittaxel sammanfaller med fönsteraxelns centrala axel. En tolerans på upp till 20 mm är acceptabelt.
3. Från golvet till botten av radiatorn måste vara minst 60 mm.
4. Från botten av fönsterbrädan till toppen av enheten ska avståndet vara 50-100 mm.
5. Reglerna för installering av radiatorer säger att gapet mellan väggen och batteriet ska vara 30-50 mm.
6. Vid installation av värmeanordningar är en förutsättning ett strikt iakttagande av vertikaler och horisontaler.
7. Efter hänsyn till teknik och estetik ska batterier i samma rum placeras på samma nivå.

Installationsprocessen

Installation av värmeväxlare innebär en preliminär beräkning av antalet sektioner i var och en av lokalerna i bostaden. Information om sådana beräkningar finns på vår hemsida.

Märkning och installationsfästen

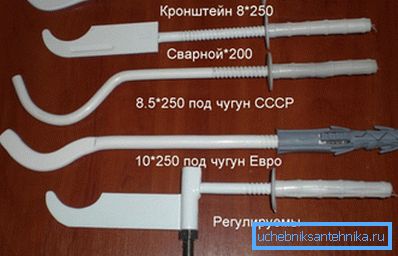

Specifikationen för installationen av värmeväxlare föreskriver att för varje 5-7 sektioner av batteriet måste det finnas en konsol på toppen och ett fästelement på botten.

1. Med hänsyn till denna regel bör du markera monteringspunkterna för hållarna.
2. Då behöver du borra hål.
3. Dowels sätts in i dem, i vilka fästen är i sin tur skruvas.
4. Med korrekt märkning vil anordningen vila tätt på de monterade hållarna och vila fast på dem.

Efterföljande installation av värmningsradiatorer med egna händer ligger i att ansluta enheterna till rören.

Verktyg och förbrukningsmaterial

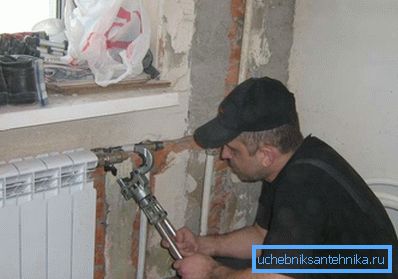

Du behöver en momentnyckel med dimensioner. Det ger dig möjlighet att noggrant observera momentmomentet. Det är känt att rören i värmebäraren cirkulerar under tryck.

Var uppmärksam! Om lederna inte är täta, leder det till läckage. Överdriven åtdragning kan riva på trådarna på anslutningselementen. För att förhindra att detta händer, är moderna modeller av radiatorer färdiga med ett pass. Instruktionen i den indikerar bland annat magnituderna av momentmoment.

Det kommer också att behöva en tätningsmassa av tätningsmedel och VVS, vars pris är lågt.

Installation av instrument

1. Om batterierna är under reparation måste du stänga av värmekretsen och dränera kylvätskan från den innan du installerar dem.

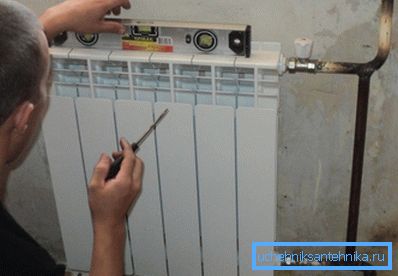

2. Först hänger enheten på parenteser. Vidare kontrolleras riktigheten av dess horisontella och vertikala position med hjälp av en nivå.
3. Därefter vrids pluggarna från enheten..
4. Om värmesystemet är ett rör måste en ventil försedd med en bypass anslutas mellan batteriet och rörledningen.. Vid en tvårörskrets används endast lindning med en skruvventil för anslutningen.

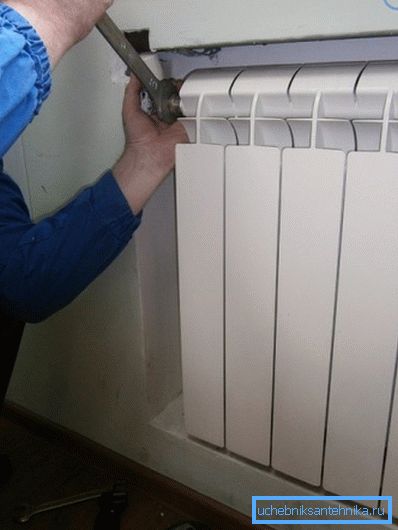

5. Installationen av biometriska radiatorer för uppvärmning fortsätter genom deras gränssnitt med hjälp av gängade rörledningar. För täthet av lederna används tätning.

Var uppmärksam! Det bör noteras en sak. Installation av stålvärmeväxlare samt bimetall- och aluminiumanaloger är annorlunda, till dess att slutet av installationen inte ska ta bort skyddsförpackningen.

Egenskaper för montering av gjutjärnsbatteri

Sådana radiatorer kan knappast kallas graciösa. Gjutjärn behåller emellertid värmen väldigt bra och gradvis utstrålar det i rummet.

Före installationen ska radiatorn skruvas och justeras nipplarna och monteras sedan igen.

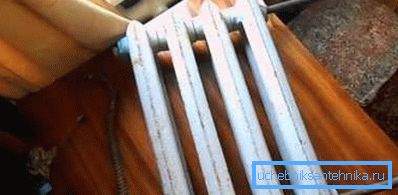

1. Det är bäst att demontera enheten på en metallbänk. Det är nödvändigt att agera med två radiatortangenter in i hålen för övre och nedre bröstvårtor.
2. För att skapa en hävarm (för att öka den pålagda kraften) och för pålitlig fixering sätts en metallstav eller en kuggstång in i örat på verktyget som håller fast den nedre muttern.

1. För att stoppa obalansen måste båda anslutningarna spännas åt gången.
2. Innan jobbet, ta reda på tråden, det kan vara vänster och höger. För att förstå detta måste du placera enheten framför dig med ansiktet uppåt. Då kommer vänster tråd till vänster och höger till höger.
3. Skruva loss muttrarna, ta bort sektionen. Gör detsamma med alla radiatorelement.
4. Sedan, i omvänd ordning, montera dem i ett enda batteri, med ett förberäknat antal sektioner för uppvärmning av ett visst rum.
5. Efter installationen är enheten trycksatt, om en läcka uppstår, justeras nippeln på problemområdet.

Var uppmärksam! Fästena på träväggarna kan inte hålla en massa gjutjärnsbatterier. Utgående från detta bör enheterna vara utrustade med golvstöd.

slutsats

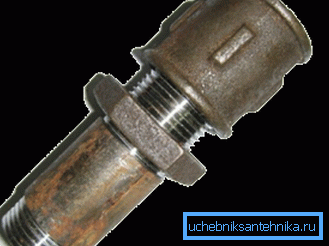

Att installera värmeväxlare med gassvetsning är en ganska komplicerad och dyr operation. För monteringsanordningar är det bäst att använda sgony. Videon i den här artikeln kommer att illustrera processen.
