Installation av radiatorer: designfunktioner, installation

I denna artikel kommer vi att prata om hur man självständigt utför installationen av radiatorer med hjälp av tillgängliga verktyg och förbrukningsmaterial. Det vill säga att vi inte kommer att fokusera på ledningsdiagrammen, eftersom det finns relevanta artiklar på vår portal för detta och överväga i detalj hur man installerar batterier av olika modifikationer.

Inledande briefing

Artikelns ämne ger stort intresse eftersom priset på tjänster för professionella rörmokare är högt, medan det med demonteringsarbeten kommer du säkert klara av det själv och spara dina pengar på detta sätt.

Innan vi överväger de nuvarande metoderna för installation av radiatorer, kommer vi att prata om designfunktionerna hos dessa enheter som bör beaktas under installationen.

Konstruktionsegenskaper

Alla värmebatterier, oavsett produktionsmaterial som används vid tillverkningen, liksom oavsett storlek och konfiguration, har inlopp och utlopp. I de flesta enheter som presenteras i försäljning dupliceras dessa hål för att tillåta både topp- och bottenanslutning.

Under installationen förblir en del av de tekniska hålen oanvända. För att säkerställa enhetens täthet används speciella pluggar, vilka skruvas in i de tekniska hålen.

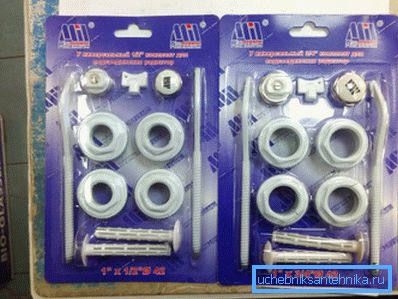

Värmarens standardutrustning är inte utrustad med de nödvändiga pluggarna och anslutningarna (kopplingselement för parning med rörledningen). Därför krävs ytterligare en beställning för att köpa ett speciellt kit för montering av radiatorer.

Dessa kit är som regel standard och lämpar sig för sido- eller korsanslutning. Men det finns batterier avsedda för inloppsröret för inlopps- och avgasrören. I det här fallet måste du, förutom huvudinstallationssatsen, köpa en speciell montering för anslutning till nära anslutna anslutningar.

Ett annat viktigt inslag i apparaten av värmeanordningar med cirkulerande kylvätska är möjligheten att installera vägg eller golv. I detta och i ett annat fall måste du köpa speciella monteringshårdvaror - fästen, ändringar som vi anser i beskrivningen av installationsarbetet.

Installation av gjutjärnstrålar

Gjutjärnskonstruktioner är en optimal lösning för installation i centraliserade system och i autonoma gravitationstyp konstruerade med hjälp av pannor med en extern expansionstank. Installationsschemat för uppvärmningsradiatorer gjorda av gjutjärn beror på vilken typ av rörliner, genom vilket kylvätskan kommer att levereras och vattnet som har lämnat temperaturen kommer att gå.

Tänk på, vad är installationsanvisningen till den vanligaste "trefinger" gjutjärnstrålaren.

Trefinger kallas det populärt, eftersom tre fingrar passar in i gapet mellan sektionerna.

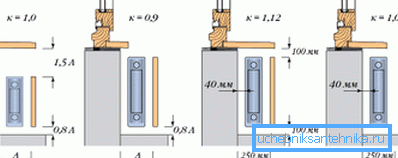

• Markera i första hand platsen där installationen ska utföras.. Traditionellt är denna plats området under fönstret. Valet av denna plats är inte av misstag, eftersom det möjliggör optimal konvektion (cirkulation av varm och kall luft) inom ramen för ett uppvärmt rum. Vi mäter fönsterbrädan och bestämmer dess centrum. Därefter mäter längden på enheten som ska installeras, bestämma dess centrum och markera längden på väggen, anpassa centren.

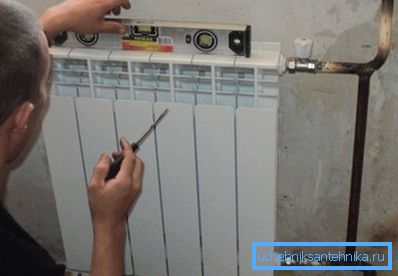

• Rita en horisontell linje som motsvarar batterinets översta radie. Denna linje bör vara strikt horisontell, vilken kan bestämmas med hjälp av vattennivån.

Viktigt: Om batterierna är installerade med en lutning är det högst sannolikt att luften kommer att bildas i vissa delar.

• Rita vertikala linjer som kommer att motsvara mittrummet mellan de yttersta sektionerna..

Som regel är 4 fästen tillräckligt för att installera enheten - två i botten och två på toppen. Men om muren är gammal eller batteriet består av 12 eller flera sektioner, istället för standard 4 fästpunkter kan 6 fästen användas. Mellanliggande montering av egna händer i klyftan mellan de två centrala sektionerna.

• Markera hålets mitt 2-3 mm ovanför centren på de övre och nedre inloppshålen med hjälp av stiftfästena.
• Borra hålen med en borr av lämplig diameter (12 mm) till plastförseglingens djup.
• Plasttätningarna sätter in hålen och hammar dem in tills de spolas med väggytan.

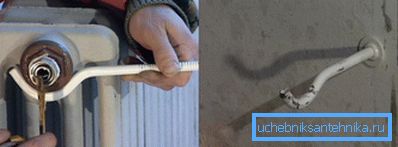

• Skruvfästen.
• Grinder skär röret till önskad längd.
• Häng kylaren. Om den är installerad korrekt faller enheten på alla fästen och svänger inte när den trycks in.
• Vid nästa steg utförs installationen av gjutjärnstrålar till rör. Med hjälp av tekniskt släp eller fum-tejp vrider vi låsningsmekanismerna i de tekniska hålen, som vi bifogar den initiala klippningen till önskad längd av röret. För detta ändamål behandlas rörens ändar med dynor, skär tråden, vars höjd och dimensioner motsvarar stoppventilernas tråd.

Tips: Om anslutningen är tillverkad med släp täcker vi överdelen av foget med oljemålning. När färgen har torkat kommer föreningen att vara mer hydrofob.

Efter installationen hälls kylvätskan i systemet och anslutningens täthet kontrolleras. Om läckage observeras eller värmaren är felaktigt installerad, kan det vara nödvändigt att avlägsna gjutjärnstrålarna.

Fäste typer

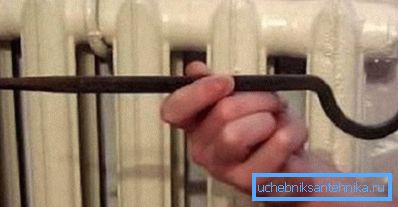

• Justerbara stålfästen, gjutjärnshållare, fästelement på stålband och glidskruvfästen upp till 30 cm långa används för gjutjärnsbatterier.
• För aluminium- och bimetallbatterier kan du använda förstärkta stålfästen eller pinnarstålfästen med dycken upp till 17 cm långa.

Funktioner för installation av bimetall- och aluminiumbatterier

Tillsammans med gjutjärnsbatterier är bimetalliska och endelade aluminiummodifieringar allmänt representerade på marknaden. Tänk på hur man installerar en värmeelement i lägenheten, förutsatt att den är tillverkad av aluminium eller aluminium i kombination med stål.

Viktigt: Om du behöver öka bimetall- eller aluminiumbatteriet eller tvärtom förkorta det genom att ändra antal sektioner behöver du en speciell radiatorns nyckel. Denna nyckel sätts i växelvis in i nedre och övre inloppet och låter dig demontera en enda produkt i flera separata delar, eller vice versa, för att montera flera sektioner tillsammans.

När det erforderliga antalet sektioner är monterade ihop, montera beslag. För dessa ändamål använder vi ett universalaggregat för radiatorer, bestående av kontrollmuttrar och pluggar. Skruvmuttrarna skruvas in i de hål där rören kommer att anslutas och pluggarna skruvas in i de återstående två hålen.

Viktigt: Vid montering av fittings använder vi fum-tejp, som vi vindar iurs medurs. Om du vrider den moturs när du drar ur bländarpluggen, kommer tätningen att tvivla och ger inte tillräcklig täthet.

Att markera enhetens position är densamma som vid installation av gjutjärnsbatterier. Men det finns en sak som måste övervägas. Klyftan mellan aluminiumsektionerna är en storleksordning smalare än mellan järnsektionerna, så placeringen av parenteserna måste bestämmas med viss noggrannhet.

Om installationen görs med metallplaströr, hängs radiatorn först och därefter skärs och kopplas rören. Om i stället för metallbaserat laminat används starkare och mer hållbar polypropen, utför vi först skärning och lödning av rör, och först efter det sätter vi batteriet och gör anslutningen.

Viktigt: Vissa värmare och rör kan vara inkompatibla, eftersom de bildar ett galvaniskt par som bidrar till utvecklingen av frätande processer. Till exempel rekommenderas inte en kombination av stålrör och aluminium. Samtidigt är polypropenrör en universell lösning för alla typer av batterier.

slutsats

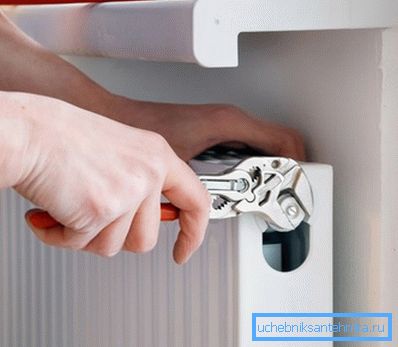

Av ovanstående kan vi dra följande slutsats. För att utföra installation eller demontering av en radiator är det inte nödvändigt att vara professionell. Det räcker noggrant att göra alla steg som anges ovan, och du kommer säkert att uppnå önskat resultat.

För att installera radiatorn var lättare rekommenderar vi att du tittar på videon i den här artikeln.
