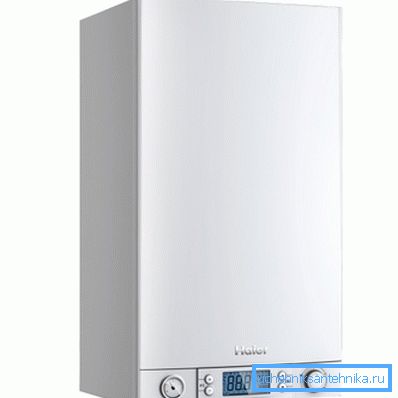

Installation av gasvärmepannor: 4 steg till värme och

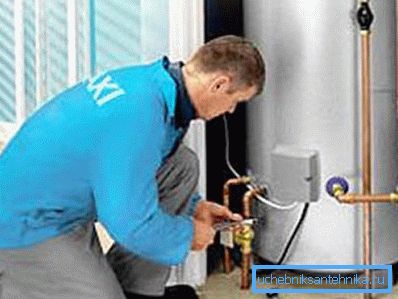

Ett av de viktigaste stegen i konstruktionen av ett privathus värmesystem är installationen av gasvärmekedjor. Det här steget är så viktigt att det endast kan utföras av specialutbildade medarbetare av byggföretag som har rätt behörighet och certifikat.

Ändå är instruktionerna som beskriver installationsprocessen användbara för att du ska kunna styra. Dessutom kan vissa förberedande arbeten ske med egna händer, vilket minskar kontantkostnaderna.

Beräkning av de nödvändiga parametrarna

Pannaffekt

Innan installationen av en gasvärmepanna utförs, är det lämpligt att göra konstruktionsberäkningar som du måste lita på när du väljer en viss modell av utrustning.

Dessa inkluderar:

• beräkning av kraften i gasvärmepannan;
• beräkning av gasförbrukning för uppvärmning.

Var uppmärksam! Ur riktigheten av dessa två indikatorer beror till stor del på hur mycket pengar som ska gå att betala för verktyg. Om kostnaderna för operationen är för höga kan du överväga andra värmesystem: använda el, fasta bränslepannor, alternativa energikällor och så vidare.

Om privatbyggnad byggdes enligt en standarddesign med minimala förändringar, så är avståndet från golv till tak inte över tre meter, då beräknas gasvärmepannan enligt följande formel:

MK = S * CMP / 10, där:

• MK - kraft av installerad utrustning, kW;
• S - området för uppvärmda lokaler, torg. meter;
• CMD är värmarens specifika effekt (detta värde beror på klimatzonen och beräknas för varje 10 kvadratmeter utrymme).

CMD för vårt land antas vara lika med följande värden:

• i söder och närliggande regioner - från 0,7 till 0,9 kW;
• för centrala Ryssland - från 1,0 till 1,2 kW;
• för regioner och territorier som ligger vid Moskvas breddgrad - från 1,2 till 1,5 kW;
• för de nordliga regionerna - från 1,5 till 2,0 kW.

Genom att ersätta lämpliga värden i formeln för beräkningen finner vi att för uppvärmning av ett medelstort hus, vars areal inte överstiger 200 kvadratmeter. m., beläget i mellankörfältet, nödvändig klimatutrustning med en kapacitet på ca 22 kW.

Kom ihåg att siffrorna är för en enda kretspanna. Om din valda modell förutsätter samtidig uppvärmning av vatten, bör den uppskattade effekten ökas med cirka en fjärdedel.

Bränslekostnadsberäkning

Efter att ha bestämt utrustningens kraft är det nödvändigt att beräkna gasen för uppvärmning.

Detta görs enligt följande:

• kedeldrift multipliceras med antalet dagar i en månad och antalet timmar på en dag;

22 kW * 30 dagar * 24 timmar = 15840 kW / timme

• Det resulterande värdet ska delas in i hälften, eftersom någon utrustning inte arbetar vid maximalt läge hela uppvärmningssäsongen;

15840 kW / h / 2 = 7920 kW / h

• detta nummer multipliceras med antalet månader under vilka huset ska värmas upp (i de flesta fall 7);

7920 kW / timme * 7 månader = 55440 kW / timme

• en kubikmeter naturgas avger 10 kW värmeenergi och delar därför det tidigare värdet med 10, vi får mängden bränsle som används vid uppvärmning.

55440 kW / h / 10 = 5540 cu. gasmätare

• multiplicera denna siffra med den tariff som anges i din region, vi får kostnaden i monetära termer.

Utrustning installation

Steg 1. Förberedande stadium

Först och främst bör det noteras att installationen av någon uppvärmningsutrustning är ganska mödosam träning, vilket kräver att en viss mängd kunskap, erfarenhet och verktyg finns.

Dessutom måste installationen av gasuppvärmning enligt gällande byggkoder och föreskrifter göras av företag som har tillstånd.

Var uppmärksam! Dessa företag utför även reparation av gasvärmekedjor vid eventuella nedbrytningar. Oberoende öppning av dekorativa paneler och ändringar i konstruktionen av värmare är inte tillåtet, eftersom det kan skada människors hälsa och egendom.

Innan du köper en panna måste du noggrant inspektera den för yttre defekter, skador, se till att det inte finns något skrot och kontrollera leveranssatsen. Så, till exempel, bör fästen fästas på värmaren, med hjälp av vilken den är fastsatt på väggen.

Även vid valet, se till att utrustningen är lämplig för användning med en viss typ av bränsle. Så, gaseldade enheter är inte lämpliga för anslutning till kondenserade gasflaskor. Det finns dock universella modeller där brännaren kan uppgraderas.

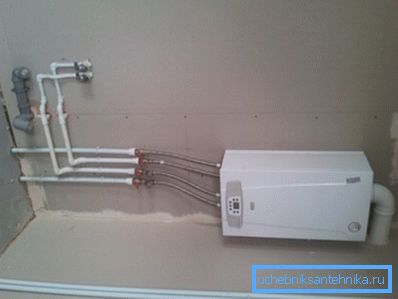

Installation av en gasvärmepanna måste utföras i rum som uppfyller följande krav:

• lufttemperatur från + 5 till + 35 grader Celsius;
• luftfuktighet högst 80%
• Väggen på vilken väggmodellen ska hängas måste vara stark (fixering på gipsskivor eller annan partition är inte tillåtet);
• Det är önskvärt att skydda ytan på golvet eller den vägg där värmaren är monterad med en packning av obrännbart material.
• Minsta avstånd från enheten till ytan får inte vara mindre än 5 cm.

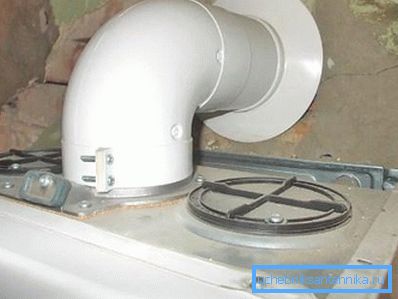

• Det är viktigt att överväga varifrån skorstenen eller koaxialröret kommer att tas bort för att avlägsna förbränningsprodukterna.
• Elektrisk anslutning måste göras till ett jordat uttag och en strömbrytare som stänger av energi när överbelastning uppstår.

Steg 2. Monteringsarbete

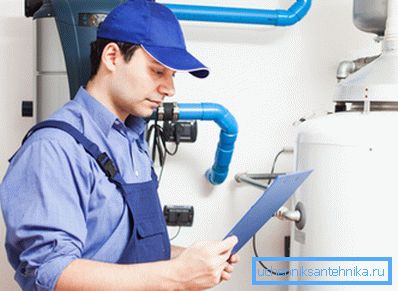

Återigen bör det erinras om att installationen av gasvärmekedjor endast kan utföras efter att ha erhållit lämpliga tillstånd från företaget som övervakar driften av sådan utrustning.

Installationsförfarandet för väggmonterad värmeutrustning består av följande steg:

1. Fästning bör ske med skruvar, vars diameter överstiger 6 mm. De behöver fyra stycken. Platser för borrning av hål är märkta med en markör i de mått som anges i ritningen, som ingår i förpackningen.

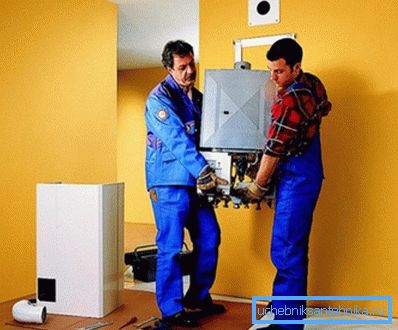

Tips! Med tanke på kedjans betydande vikt är det lämpligt att göra sin installation inte ensam, utan med hjälp av en eller två assistenter. Annars kan du släppa värmaren på golvet och orsaka skador.

1. Vid val av plats ska det beaktas att avståndet från apparatens nedre kant till golvyten måste vara minst 80 cm och från sidoväggarna till väggarna - minst 50 cm.
2. Efter märkning, borrning och montering av dowels kan du fästa pannan. Innan dess måste du på övre delen ha på sig ett lock, som fungerar som en adapter för röret. Också se till att det inte finns någon snedvridning. Detta kommer att bidra till den vanliga byggnivån.
3. Vissa typer av utrustning har en parapetfäste. Det måste installeras först och därefter - klimatutrustningen.

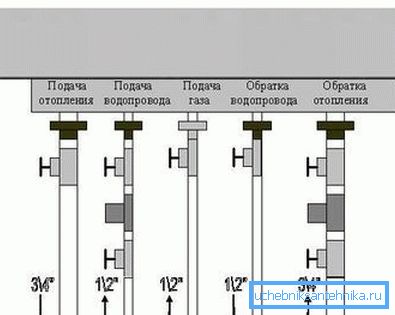

Steg 3. Anslut vattenrören

Först och främst bör detta avsnitt bekanta sig med ägarna av dubbla kretsar av pannor som, förutom att värma kylvätskan, ger boende med varmt vatten.

Förfarandet för anslutning av rörledningar är enligt följande:

1. Pluggar som skyddar utrustningen från damm, skräp och främmande föremål avlägsnas från aggregatets inlopps- och utloppsmunstycken.
2. Vattenförsörjningsslangen måste anslutas med ett vinkelfilterelement som behåller fasta partiklar som kan förekomma i kranvatten.
3. Det är önskvärt att utrusta alla ingångar och utgångar av vatten med stoppventiler. I det här fallet kan du enkelt koppla ur pannan från vattenförsörjningen om det behövs.
4. Om vatten med hög salthalt strömmar i ditt vattenförsörjningssystem, bör du dessutom använda mjukgörare, annars kan avlagringar inuti pannan leda till för tidig nedbrytning.

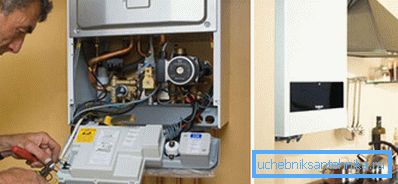

Steg 4. Gasanslutning

Denna procedur utförs exklusivt av gas service specialister. Annars kan du bli böter, eftersom du bryter mot det nuvarande förfarandet för att använda denna typ av utrustning.

Se till att följande uppgifter observeras:

• anslutningen görs med ett styvt metallrör;
• Fogen måste vara försedd med en paronitpackning;
• Du bör också installera en luftanalysator som meddelar närvaro av gas i rummet, en gasventil och en mätare.

slutsats

Kom ihåg att gaspannor, spisar och vattenvärmare är relaterade till utrustning, vars funktion är förknippad med en ökad risk. Därför måste installationen, anslutningen till gasnätverket och reparationer utföras i strikt överensstämmelse med det etablerade förfarandet.

För mer information om reglerna för användning av gasenheter kan du lära av videon nedan.
