Installation av aluminium radiatorer för uppvärmning: välj

Aluminiumbatterier är mycket lättare än konventionellt gjutjärn, så du kan installera dem själv, utan hjälp. Effektiviteten hos uppvärmningsanordningen beror också på huruvida installationen är korrekt, så det är värt att bo på problemet.

Förberedande stadium

Innan du installerar en aluminium radiator med egna händer, måste du bestämma några punkter:

• se till att enhetens termiska kapacitet är tillräcklig. Det kan hända att det inköpta batteriet inte har tillräckligt med värmeöverföring på grund av kylvätskans låga temperatur vid inloppet. I det här fallet behöver du bara lägga till några avsnitt, hur man gör detta beskrivs nedan
• kolla storleken. Moderna värmare överför värme till rummet, inte bara på grund av strålning från ytan utan också på grund av konvektion, så att fönsterluckan inte borde vara för nära den;

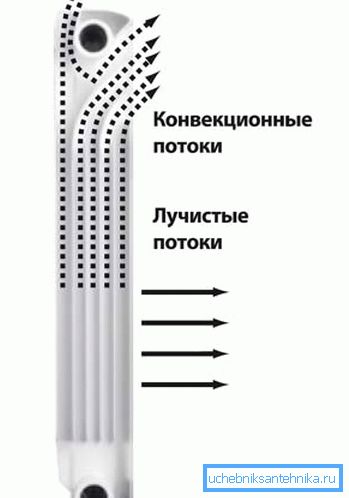

Var uppmärksam! Formen på aluminiumfenorna förklaras av det faktum att det är nödvändigt att styra luftflödet från botten uppåt.

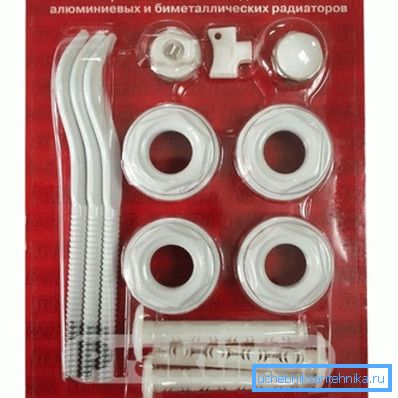

• bestämma vilken typ av fästanordning. I princip innehåller det kompletta uppsättningen vanligtvis armaturer för att helt enkelt hänga värmaren på väggen. Men ibland är det bättre att köpa separata fästen för golvmontering (speciellt eftersom priset är billigt), det här alternativet är lämpligt om batteriet är installerat i en tunn gipsplåtskiva eller om du helt enkelt inte vill borra hål i väggen.

Välj anslutningstyp

Innan du installerar aluminiumradiatorer bör problemet med typen av anslutning lösas. Värmeutsläppen från värmeanordningen beror direkt på detta.

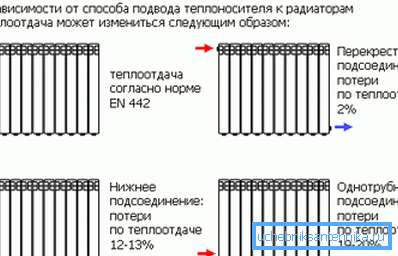

Eventuella alternativ för anslutning av värmaren som:

• diagonal (det är också ett kors) - i detta fall levereras kylmediet från toppen av värmaren, och det kylda kylmediet kommer ut från motsatt sida från botten. På grund av detta värms batteriet jämnt och förlusterna uppgår till högst 2%;
• med envägskoppling är förlusten något mer, upp till 5%;

Var uppmärksam! Om antalet värmarsektioner överstiger 12, är en enkelriktad anslutning ineffektiv. Faktum är att avlägsna sektioner med denna anslutningsmetod helt enkelt inte kommer att värmas upp.

• med den lägre anslutningen (leverans och retur från olika sidor) uppgår förlusten till 12-13%;
• Den lägre envägsanslutningen är den mest nackdeliga när det gäller värmeöverföring av batteriet. Förluster kan vara upp till 20%, men rör kan döljas under golvet, så denna anslutningsmetod används också ofta.

Installationsteknik

Hela processen kan delas in i 2 steg. Först monteras fästena för batteriet, och sedan hänger det helt enkelt på parenteserna och ansluts till till- och returledningarna. Därefter är det bara att kontrollera anslutningarnas täthet och glöm inte att stänga de onödiga hålen på sidorna. Om ytterligare sektioner krävs, utförs denna procedur innan montering av fästanordningar i väggen.

Lägg till avsnitt

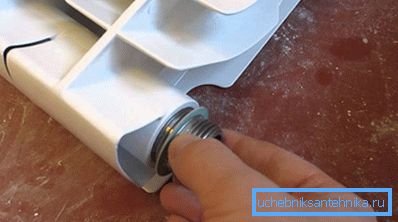

För att lägga till en extra sektion till radiatorn, behöver du 2 bröstvårtor med vänster och höger tråd på 2 sidor, du behöver även värmebeständiga packningar för extra täthet.

Instruktioner för att lägga till en sektion till batteriet ser ut så här:

• värmaren måste placeras på golvet, bordet eller någon annan horisontell yta;
• sedan sitter nipplarna i hålen på radiatorn, samtidigt som de inte glömmer packningarna;
• en extra sektion är fäst vid dem och vrider nipplarna, sektionen pressas gradvis mot batteriet;
• Samtidigt bör båda bröstvårtor vridas gradvis, bokstavligen 1-2 gånger, detta är nödvändigt så att sektionen inte vrids och deformeras kollektorns metall.

Efter att du har lagt i sektioner är allt som återstår för att kontrollera tätheten i lederna och du kan fortsätta till värmaren.

Installation och anslutning av radiatorn

Oftast används endast väggfästen för aluminiumradiatorer, deras vikt är flera gånger mindre än gjutjärnets, så att extra stöd från botten helt enkelt inte behövs.

Antalet fästelement beror på hur många sektioner som finns i värmaren, och fästena installeras inte bara överst, utan också på undersidan av enheten. Med antalet sektioner upp till 9 installeras endast 1 montering i enhetens övre del och 2 i nedre delen. Mer detaljerad information finns i tabellen.

Beroende på antalet fästen på antalet radiatorsektioner

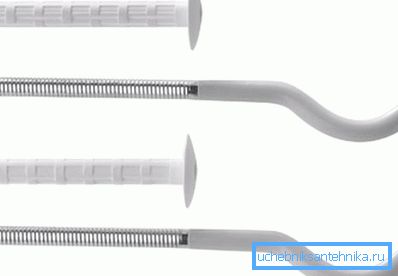

När det gäller hur man installerar en aluminiums radiator korrekt börjar arbetet med att markera monteringshålen. Trots värmarens låga vikt är det bäst att använda ankare. Ett hål borras enkelt under berget, sedan sätts en plastdel i den, och sedan sätts en metallfäste in i den med ansträngning.

I detta fall expanderar plastinsatsen och fixeras säkert på grund av friktionskraften. Detta är tillräckligt för att klara av lasten, inte bara från aluminiumet utan också från det tyngre batteriet.

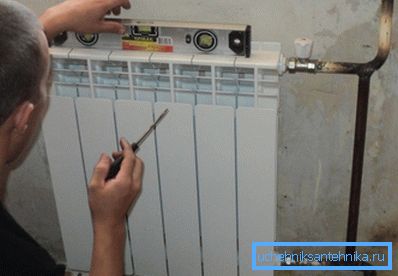

Därefter är det bara att lösa problemet med hur man hänger en aluminium-radiator. Det enda kravet i detta skede är att nivåera det på byggnivån. Med en stark bias kommer uppvärmningen av värmeanordningen att försämras avsevärt och värmeöverföringen blir följaktligen mindre.

Vid anslutning till tillufts- och returledningar rekommenderas att man använder kulventiler för att snabbt kunna blockera kylvätskans tillgång till kylaren under läckage. Så att driften av värmesystemet inte störs, kommer en bypass-enhet (bygel) att behövas, vilket gör att kylmediet kan cirkulera runt den inbyggda värmeanordningen.

Golvfästen

Denna typ av fästning används i fall där väggen inte har tillräcklig bärkraft eller på grund av värmarens storlek är det ingen mening att hänga den (vid låga radiatorer).

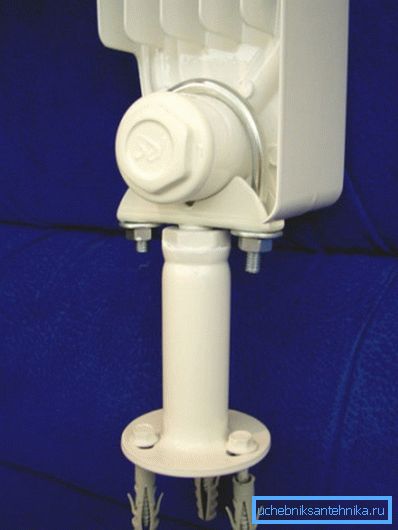

Konstruktionen av hakparentesar av denna typ är likadan - det är ett plast- eller metallben med en bred sula (för större stabilitet), i övre delen finns en urtagning för installation av radiatorn och fästet. Ibland användes i stället för konsolen en liten flexibel kedja (strukturellt lik kedjesågskedjan). Fixering är nödvändig så att radiatorn inte faller i händelse av oavsiktlig kontakt med den.

När det gäller golvmontering är problemet med hur man installerar aluminium radiatorer lättare att lösa. Med antalet sektioner upp till 12-15 behövs 2 konsoler, med minst 3 minst. Fästena placeras på golvet, som regel är de fastsatta med ankare eller vanliga skruvar (vid trägolv).

Golvmontering används vanligtvis för låg eller medelhögt värmeelement. Om avståndet mellan axlarna överstiger 500 mm, för tillförlitlighet rekommenderas att batteriet monteras på väggen upptill. I detta fall är fastningen själv endast nödvändig för värmaren, hela belastningen kommer att falla på golvfästena.

I slutet

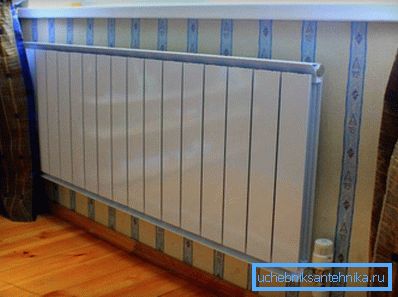

Installationsprocessen av aluminiummodeller är praktiskt taget inte annorlunda än installationen av konventionellt gjutjärn eller bimetallbatterier. Samma typer av fästelement används, och tekniken förblir densamma. Förutom standard väggfästen kan golvmonteringar också användas, ibland är det enda möjliga installationsalternativet. Den föreslagna informationen hjälper inte bara att installera batteriet korrekt, men också för att välja lämplig typ av fäste.

Videon i den här artikeln visar processen att montera och installera en aluminium radiator.
