Inhemska värmepannor: en överblick och egenskaper hos

För att värma herrgården just nu använder de eldstäder, eldstäder, luftfläktar samt gas-, el-, diesel- och fastbränslehushållspannor, som kan vara olika modifieringar och arbeta enligt olika principer.

Installation av en viss värmeanordning beror på byggnadens tekniska förutsättningar, liksom möjligheten att använda en eller annan typ av energiresurs, det vill säga om du har naturgas eller om ditt hus är elektrifierat.

Men du väljer själv, men vi kommer att berätta för vilka modeller du kan göra detta val i allmänhet, det vill säga vi kommer att förklara hur de fungerar, och vi kommer att visa ett videoklipp i den här artikeln.

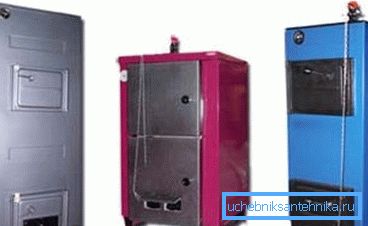

Fasta bränslepannor

traditionell

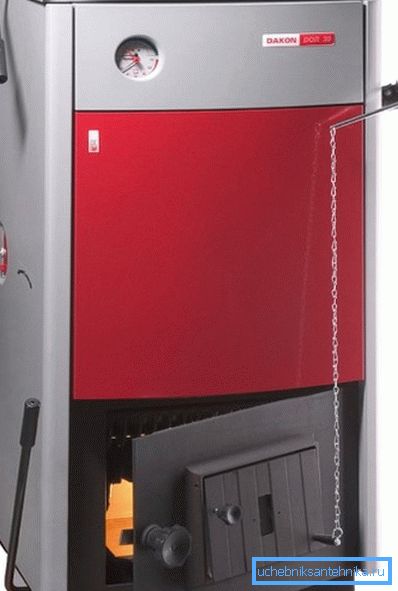

Låt oss ta en titt på hur fasta bränslepannor i hushållet fungerar på exemplet DAKON DOR 12 - den här modellen har fullständig autonomi (beror inte på el) och nästan alla fasta bränslen (trä och kol) används här, men det optimala brännmaterialet är kol. Effektjustering utförs med hjälp av spjäll (termomekanisk regulator), vilket ökar eller minskar luftflödet i bränslekammaren och blöder.

Värmeväxlaren för DAKON DOR 12 är gjord av extra starkt värmebeständigt stål, men det finns också modeller där värmeväxlarna är gjorda av gjutjärn - på grund av de tjocka väggarna ökar enhetens livslängd. I detta fall ger förbränningen av bränsle hög förbränningseffektivitet, detta beror på bränslekammarens speciella konstruktion.

Den använder primär- och sekundärluft, som regleras inte bara av ventilerna utan också av systemet för vridning och lutning av gallret, liksom av skakhävarmen på pannans sida.

Värmebeständiga segment och brandplattor i förbränningskammaren är förbränningskatalysatorer, och dessutom ökar enhetens livslängd (bränn inte ut så snabbt). En justeringschok är monterad på askpanelens dörr, som också är en förbränningskatalysator - den reglerar inflödet av primärluft. På sidopanelarna finns i sina mittdelar speciella öppningar för tillförsel och justering av sekundärluft.

Obs. Skakhävarmen, som är tillgänglig i nästan alla modeller, gör det möjligt att avskilja eldkammarens öppning för att skilja askan eller slaggen från det brinnande bränslet. Nästan alla pannor av denna typ har en termomanometer på framsidan. Bränsle kan laddas uppifrån, från sidan eller automatiskt, genom en lastbehållare som vissa kedjor är utrustade med.

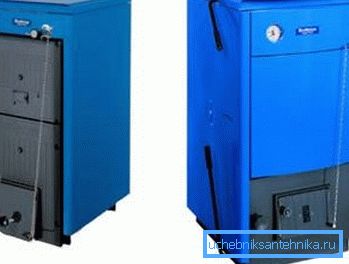

Gasgenerator

Helt annorlunda, pyrolys eller gasgenererande hushållspannor för uppvärmning med fastbränslearbete, till skillnad från traditionella enheter, har de minsta utsläpp av förbränningsprodukter i atmosfären, eftersom bränslet brinner nästan helt.

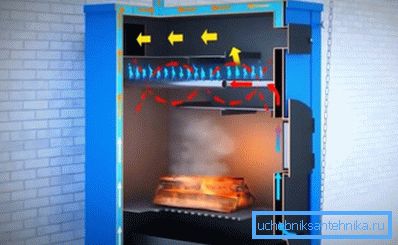

Operationsprincipen är frisättningen av pyrolysgas vid en temperatur av 200 ° C och brist på syre, blandning med varm sekundärluft och slutförbränning av denna gas i efterbrännaren.

För att uttrycka det enkelt sätts fast bränsle i den primära bränslekammaren, och efter tillräcklig tändning minskar primärluftens tillträde, som genom fläkten under taket brinner, kraftigt - trä eller kol helt enkelt röker, vilket innebär en intensiv pyrolysegasfrisättning. Justeringen sker med specialventiler.

Frigivad pyrolysgas (termisk sönderdelningsprodukt av bränsle) kommer in i efterbrännkammaren och under övergången av pannan till gasgenereringsmetoden kommer sekundärluft också in i efterbränningskammaren, vilken längs vägen (genom ugnen) når den erforderliga temperaturen och går in i en termokemisk reaktion med pyrolysgasen.

Denna uppvärmda sekundärluft flödar inte godtyckligt utan genom speciellt kalibrerade öppningar i efterbrännaren, vilket gör att du kan justera processens hastighet och följaktligen kraften hos pannan.

Obs. Vid bränning av fast bränsle som beskrivits ovan brinner åtminstone 90% av det fasta materialet och termiska sönderdelningsprodukter, vilket indikerar en hög ekologisk renhet hos de gasgenererande pannorna. Effektiviteten hos sådana pannor är upp till 85% och effektstyrningsmodulen kan fungera i intervallet från 60% till 65%.

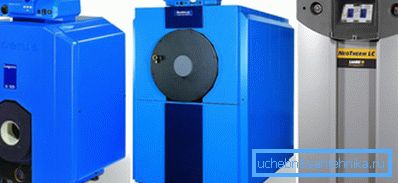

Diesel (brännolja) pannor

Den mest efterfrågade typen av bränsle för sådana pannor är sol och anvisningarna kräver separat lagring av bränsle, det vill säga inte i pannrummet självt, men i ett annat rum eller i någon behållare för att undvika eld.

Enheterna själva kan göras:

• antingen från stål;
• antingen från gjutjärn.

Men för hus, är preferensen i regel givet till det andra alternativet - dess position under drift är mest tillförlitlig. Men stålmodellerna är gjorda för golv och för monterad (vägg) installation, även om den monterade versionen inte är försäljningsledare trots att den har ett tjockt lager av värmeisolering.

Det aktuella professionella underhållet av denna typ av apparat kommer vanligtvis ner till den tekniska kontrollen av ett bränslemunstycke och en brännare, samt regelbunden rengöring av skorstenen. Enligt metoden för värmeenergiproduktion är flytande bränslepannor uppdelade i traditionell och kondensering, där det andra alternativet är mer produktivt, eftersom det medger att man använder den maximala energimängden i själva anläggningen.

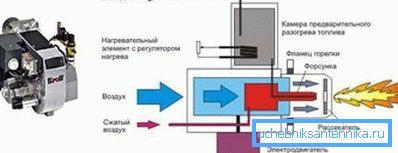

Principen för driften av en dieselenhet är att värma värmeväxlaren, som vanligtvis är gjuten av gjutjärn, mindre ofta från värmebeständigt stål, vilket sker med en brännare och här är den största skillnaden att de kan vara:

• enda steg,
• tvåstegs,
• modulering.

Skillnaden i grader är storheten hos justeringsområdet. Så, enstegsbrännare är inte alls reglerade, det vill säga de har en konstant värmeffekt, tvåstegsbrännare, har respektive två nivåer, men moduleringen kan ställas in i vilket som helst lämpligt läge för ett givet fall.

Dieselkedjor för uppvärmning av moderna bostäder är utrustade med en elektronisk styrenhet som automatiskt styr systemet och stänger av det i händelse av utrustningsproblem, upprätthåller temperaturen du ställer in och har flera skyddsnivåer. Enheter kan vara enkrets - konstruerad endast för uppvärmning av byggnaden, dubbelkrets - med tilläggsfunktionen av varmvattenflöde och dubbelkrets med panna, där varmvattenfunktionen är i konstant läge.

Varning! Försök inte söka efter en atmosfärisk brännare för flytande bränsle - de finns inte! Processen med brinnande bränsle uppträder först efter det att den sprutas av munstycket.

Elektriska pannor

Värmeelement

Förklaring av fotot:

1. Värmare placeras på toppen och botten;
2. Flytande värmeväxlare;
3. Isolerande flytande lager;
4. Expansionstank;
5. Säkerhetsventil OB;
6. Tryckgivare;
7. Hydrogrupp (rör, kranar och ventiler);
8. Värmeväxlarens luftventil: A - retur från systemet, B - matar till systemet

Kedjor som arbetar med värmeelement producerar oftast monterad typ för montering på väggen och det är ganska motiverat. Apparatens djup brukar inte överstiga 25-30 cm, för att inte tala om den utmärkta utformningen av enheterna, vilket passar väldigt bra in i ett rumsinteriör.

Du kan välja ett lämpligt mikroklimat för rummet genom att ställa in önskad temperatur och denna funktion tillhandahålls genom att starta termostatventiler, utrustade med sensorer som övervakar temperaturen i rummet och i värmekretsen.

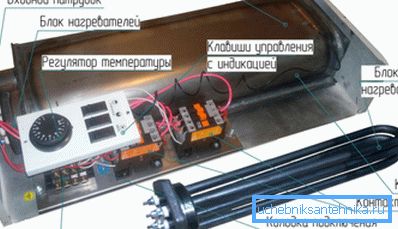

Den rörformade elvärmare själv är tillverkad av stål, koppar eller titan och i detta rör finns en spiral, som är tillverkad av nikrom och kontaktstängerna är lödda på ändarna. Spiralen i metallröret pressas av kvartsand, och kontaktstängerna är fixerade med porslinpluggar, så att nichrom inte har kontakt med den yttre miljön.

Källornas kraft från 220 / 380V-nätverket kan skilja sig kraftigt från varandra, men för hushållsbruk används vanligtvis enfasiga (220V) enheter, där utmatningen kan vara från 2 till 30 kW.

Till exempel i det översta fotot ser du den tyska modellen WAILLANT eloBLOCK, som rankar andra i världen i popularitet på marknaden. Effekten av en sådan enhet kan vara ca 6-28 kW, så att du alltid kan välja rätt modell för en herrgård med något område med uppvärmd utrymme.

WAILLANT eloBLOCK-modellen har ett maximalt vattenuppvärmningsläge på upp till 85 ° C, vilket är typiskt för de flesta liknande pannor som arbetar på värmeelement. I denna modifiering har expansionstanken en kapacitet på 7 liter, och arbetstrycket kan varieras inom 0,8-3,0 bar, men det rekommenderade optimala intervallet är 1-2 bar. En sådan anordning väger bara 34 kg och dess dimensioner (höjd / bredd / djup) är 740x410x330 mm.

elektroder

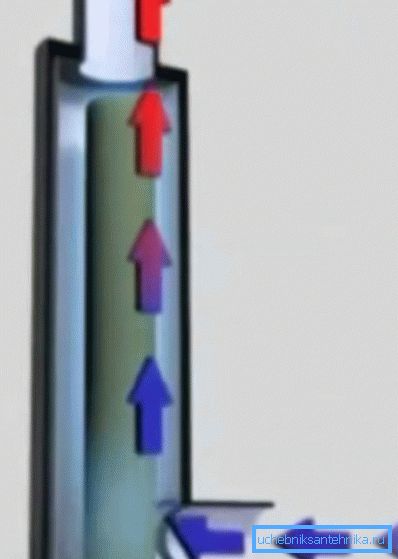

I elektrodkedjor är principen att värma värmebäraren fundamentalt annorlunda än alla andra metoder, vare sig det är gas, diesel eller fast bränsleenheter. Här är källan till uppvärmning av värmekretsen själva vätskan. Principen för operationen här är mycket enkel - det finns två polära elektroder i tanken, som ständigt är i kontakt med kylvätskan.

Oavsett om det är en 220V eller 380V panna, återstår den fortfarande vid en frekvens av 50 Hz, därför ändras elektrodernas polaritet 50 gånger per sekund, vilket med samma frekvens leder till att joner rör sig i motsatta riktningar. Från denna hastighet av jonerna värms vätskan upp och går in i värmekretsen i varmt tillstånd, något som en genomloppskedja erhålls, endast det finns ingen värmeväxlare och en brännare.

Det visar sig att kylvätskan stänger elektroderna och om en läcka uppstår öppnar kretsen, och systemet stängs av på grund av att kortslutningen saknas i spänningskretsen.

Med den här tabellen kan du välja önskad modifiering av pannan.

gas

Konvektion (traditionella) pannor

I Ryska federationen används traditionella gaspannor som använder konvektionsprincipen - en gasbrännare som finns i värmekammaren värmer värmeväxlaren och som i en sluten cirkel ger varmt vatten till systemet.

Arbetsplanen är ganska enkel, men samtidigt är värmen i kammaren inte förbrukad för uppvärmning, men släpps ut i avgasröret som förbränningsprodukter. Resultatet är att deras effektivitet inte överstiger 90%, även om effekten kan vara annorlunda - från 16 kW till 36 kW och ännu mer, men detta ökar avsevärt gasförbrukningen.

Traditionella gasenheter kan monteras eller golvmonteras, liksom enkrets, som endast används för värmesystem eller dubbelkrets, där den andra kretsen är konstruerad för varmvattenförsörjning (HWS). Alla dessa enheter är utrustade med elektroniska givare som utgör kontrollventilen, en integrerad cirkulationspump och elektronisk tändning.

Värmeväxlare

• Den viktigaste nackdelen med sådan utrustning är dess värmeväxlare, som kan tillverkas av stål, gjutjärn och aluminium, och den sårbara platsen här är det giftiga kondensatet som uppstår som en följd av förbränning av gas och ånga. Kondensationspunkten är vid 55-57 ° C, och det är därför den optimala temperaturen för kondenseringskedjor är 60-80 ° C.
• Om vi ​​pratar om material, kan den mest pålitliga, förmodligen kallas gjutjärn på grund av dess tjocka väggar, men i själva verket har enheter av värmebeständigt stål längre livslängd, men om du följer driftsreglerna kan du ringa någon av dem bra.

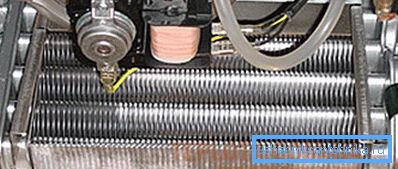

• Värmeväxlarna kan delas in i två typer - de är enkrets, som endast används för uppvärmning och dubbelkrets - där värmeväxlingens funktion läggs till. Men alla värmeväxlare med dubbla kretsar skiljer sig på nytt från varandra - de kan vara av bitermär typ (rör i rör) eller separat, där värme och varmvattenförsörjning är separata kretsar.

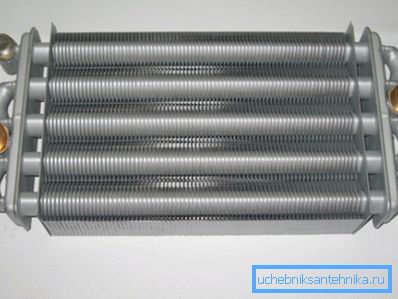

• Vid första anblicken verkar det som om den bitherma versionen är bättre, eftersom den är mycket kompaktare och lättare, men i själva verket motsvarar den inte riktigt den verkliga situationen, trots att de i kraft och kraft kan exakt matcha varandra. Saken är att även i autonoma system kommer sällan någon att använda destillerat vatten och allt annat vatten innehåller salter och alkalier och kan inte rengöras med hushållsfilter.
• Som ett resultat av uppvärmning uppbyggs skalan på väggarna, vilket är praktiskt taget omöjligt att rengöra i en bithermisk enhet, även om det finns många olika sätt för detta - skalor. Om de lagrar sig bakom väggen, löser de fortfarande inte upp och skapar trängsel i tunnröret. Erfarenheten föreslår att det fortfarande är bättre att köpa hushållspannor med gasuppvärmning med separata värmeväxlare, som kan rengöras vid bildning av skalan på dem.

Kondenspannor

För gaskondenseringskedjor blir kondensatet inte fienden, men det säkraste sättet att öka enhetens effektivitet - tänk bara på det, det här är koefficienten för de flesta modellerna i storleksordningen 109-11%! Allt detta är möjligt tack vare principen om enhetens funktion.

I förbränningskammaren finns det luft med syraånga, vars temperatur når 150-180 ° C, men i traditionella enheter dräneras den omedelbart genom ventilationsröret till gatan, och här används denna sekundära värme för att värma värmeväxlaren.

När gastemperaturen når den kritiska punkten (55-57 ° C) blir den till sur kondensat och faller till kammarens botten, där den avleds från utrustningen genom en speciell kanal genom filter.

På grund av denna princip kallas kondenseringskedjor även lågtemperatur, eftersom deras optimala läge är 30-55 ° C, även om de även kan arbeta vid 110 ° C och leverera en högtemperaturvärmekrets. De är mycket praktiska att använda för golvvärmesystemet, där värmebärarens temperatur är sällan upp till 50 ° C plus hög effektivitet.

Naturligtvis är priset på sådana pannor mycket högre än de traditionella, men detta förhållande av kvaliteter betalar mycket snabbt för den ursprungliga kostnaden för enheten.

slutsats

Jag vill påminna dig om att när du installerar någon inhemsk panna med egna händer, bör du bjuda in en specialist med en licens för att inspektera lanseringen. I detta fall kommer garantiperioden att beräknas inte från försäljningsdagen, men från det ögonblick som enheten startar.
