Inhemska gasvärmepannor: en översyn av de bästa alternativen

De flesta av de inhemska värmesystemen i Ryska federationen, i närvaro av en gasledning i en viss region, arbetar på gaspannor av olika slag. Dessutom misstänker många användare inte ens att det i vissa situationer är möjligt att föredra olika principer för driften av aggregaten.

I de flesta fall används traditionella konvektionssystem för huset, oberoende av konturen, det vill säga det kan vara radiatorer eller varm pop och dessa metoder producerar rymmeuppvärmning vid olika temperaturer. Låt oss därför se vad skillnaden mellan konvektion och kondenseringskedjor är, lära om deras fördelar och nackdelar, hur man ansluter och titta på videoklippet.

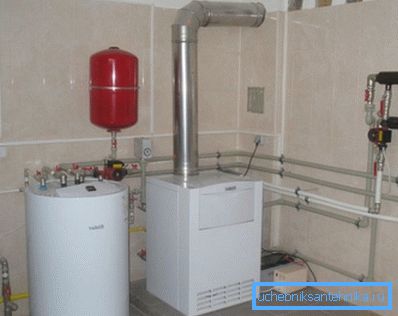

Gaspannor för hemmet

Översikt över konvektionsmodeller

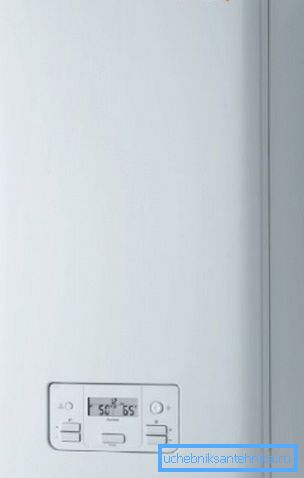

• PROTHERM PANTERA 25 KTV är ett väggkonvektionsvärmesystem för vilket en turbontyp skorsten är installerad. Pannan är driven från en spänning på 220 / 230V med en frekvens på 50 Hz och har en effekt på 147W, ström 4A, skyddsnivå IP40.

Samtidigt är dess värmeffekt 26,5 kW med en verkningsgrad på 92%. Som energibärare är det möjligt att använda endast naturgas eller propan, bara förbrukningen av naturgas är 2,8-1,12 m.³/ timme och propan - 2,05-0,82 m³/ timme

• Temperaturområdet som kan ställas in med en termostat varierar mellan 38 ° C och 80 ° C, det optimala arbetstrycket är 0,5-3 bar, expansionstanken har en volym på 7 liter, en rostfri värmeväxlare och en brännare av nickelkrom. Under drift finns tre möjliga sätt att använda på lång sikt, det här är vinter / sommar / semester, det finns en anti-frysfunktion, skydd mot pumpning / trevägsventil och en tryckgivare för värmesystemet. Vikt 37kg med mått (höjd / bredd / djup) 7420x410x3110 mm.

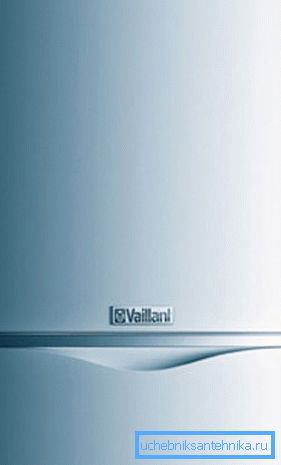

• VAILLANT atmoTEC plus VUW 200-5 är ett väggmonterat dubbelkretskonvektionsvärmesystem för vilket en turbontyp skorsten är installerad. Pannan är driven från en spänning på 220 / 230V med en frekvens på 50 Hz och har en effekt på 147W, ström 4A, skyddsnivå IP40. Samtidigt är dess värmeffekt 26,5 kW med en verkningsgrad på 92%. Som energibärare är det möjligt att använda endast naturgas eller propan, bara förbrukningen av naturgas är 2,8-1,12 m.³/ timme och propan - 2,05-0,82 m³/ timme
• Temperaturområdet som kan ställas in med en termostat varierar mellan 85 ° C och 110 ° C när den matas till linjen från 75 ° C till 85 ° C, det optimala arbetstrycket är 0,5-3 bar, expansionstanken har en volym på 10 liter, en rostfri värmeväxlare , och en kromonickelbrännare.

Under drift finns tre möjliga sätt att använda på lång sikt, det här är vinter / sommar / semester, det finns en anti-frysfunktion, skydd mot pumpning / trevägsventil och en tryckgivare för värmesystemet. Vikt 31kg med mått (höjd / bredd / djup) 800x440x3380 mm.

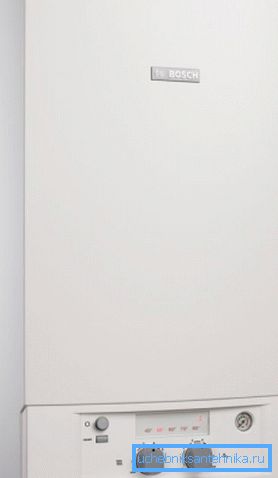

• BOSCH ZWA 24-2 K är ett väggkonvektionsvärmesystem för vilket en turbontyp skorsten är installerad. Pannan drivs från en spänning på 220 / 230V med en frekvens på 50 Hz och har en effekt på 240W, ström 4A, skyddsnivå IP40. Som energibärare är det möjligt att använda endast naturgas eller propan.
• Temperaturområdet som kan ställas in med en termostat varierar mellan 85 ° C och 110 ° C när den matas till linjen från 75 ° C till 85 ° C, det optimala arbetstrycket är 0,5-3 bar, expansionstanken har en volym på 8 liter, en rostfri värmeväxlare , och en kromonickelbrännare. Under drift finns tre möjliga sätt att använda på lång sikt, det här är vinter / sommar / semester, det finns en anti-frysfunktion, skydd mot pumpning / trevägsventil och en tryckgivare för värmesystemet. Vikt 33 kg med mått (höjd / bredd / djup) 7150x400x3550 mm.

Översikt över kondensationsmodeller

• Buderus Logamax plus GB012-24K (Tyskland), som i bilden ovan, är ett väggmonterat kondensvärmesystem med dubbla kretsar, som används i stor utsträckning för områden från 100 till 220 m². Pannan arbetar på ett variabelt nätverk av 220-230V med en frekvens på 50 Hz och förbrukar bara 120W ström och kan samtidigt arbeta i värmemodus på 90 ° C (maximal). Expansionsbehållaren i denna modell har 8 liter, tvåfasade värmeväxlare är gjorda av aluminium med en nominell kapacitet på 26,5W.
• Med hjälp av en recuperativ värmeväxlare kondenseras värmeenergin hos rökgaserna, och som ett resultat är köldverkningsgraden 102,5% och under drift ger det ingen brus. Bränsleförbrukningen är 2,7 m³/ timme, avgaserna släpps ut i turboläge, cirkulationspump, display, fjärrkontroll, elektronisk antändning och frostskydd. Parametrarna (höjd / bredd / djup) är 720x440x355 mm med en massa på 37kg och en garantiperiod på 24 månader.

• Buderus Logano plus GB312-280 med automatisk förbränning av pannan SAFe (Tyskland) är ett golvmonterat dubbelkrets kondensvärmesystem som används i stor utsträckning för områden från 140 till 280 m². Pannan arbetar på ett variabelt nätverk av 220-230V med en frekvens på 50 Hz och förbrukar endast 330W ström och kan samtidigt arbeta i uppvärmningsläget på 56-78 ° C (optimalt). Expansionsbehållaren i denna modell har 8 liter, två ribbade värmeväxlare är gjorda av aluminium med en nominell kapacitet på 27,1W.
• Med hjälp av en recuperativ värmeväxlare kondenseras värmeenergin hos rökgaserna, vilket resulterar i att pannverkningsgraden är 108,0% och under drift ger det ingen brus. Inloppsgas trycket är 20 mbar, avgaserna släpps ut i turboläge, det finns en cirkulationspump, display, fjärrkontroll, elektroniskt antändnings- och frysskydd. Parametrarna (höjd / bredd / djup) är 1517x1410x717 mm med en vikt på 330 kg och en garantiperiod på 24 månader.

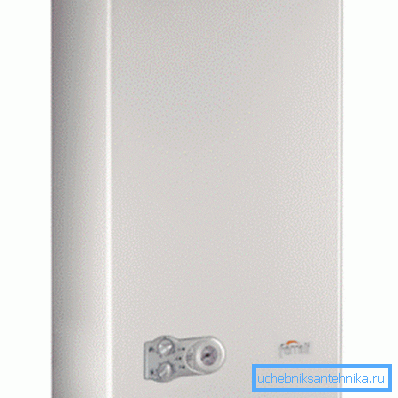

• Ferroli DIVAproject C24 (Italien) är ett väggmonterat kondensvärmesystem med dubbla kretsar, som används allmänt för områden från 100 till 220 m². Pannan arbetar på ett variabelt nätverk av 220-230V med en frekvens på 50 Hz och förbrukar bara 120W ström och kan samtidigt arbeta i värmemodus på 90 ° C (maximal). Expansionsbehållaren i denna modell har 8 liter, flänsvärmeväxlaren är gjord av koppar med en nominell effekt på 23,5W.
• Med hjälp av en recuperativ värmeväxlare kondenseras värmeenergin hos rökgaserna, och därmed är köldverkningsgraden 91% och under drift ger den inte brus. Bränsleförbrukningen är 88 m / timme (0,65 kg / h - för flytande gas G31) avgaserna släpps ut i turboläge, det finns en cirkulationspump, display, fjärrkontroll, elektronisk antändning och frostskydd. Parametrar (höjd / bredd / djup) är 700x400x330 mm med en massa på 27 kg och en garantiperiod på 24 månader.

Obs. Kondensgasens hushållspannor skiljer sig åt i driftsprincipen, vilket kommer att beskrivas nedan. Men för konsumenten är slutresultatet viktigt, därför kan vi säga att kondensatypmodeller också kallas lågtemperaturmodeller.

Det vill säga, deras värmeväxlare känner sig utmärkt vid en konstant temperatur under 60? C, vilket är extremt oönskat för kondensationstyp. Dessutom är konvektionsenheten, trots att dess köpeskilling är högre, i slutresultatet mer ekonomiskt än konvektion.

Principen för drift av gaskonvektionskedjor

Naturlig eller flytande gas strömmar genom rörledningen till gasbrännaren, som ligger i bränslekammaren i pannan, under värmeväxlaren. Dess läge gör det möjligt för flammar med maximal effektivitet att värma värmeväxlaren, i vilken rinnande vatten värms upp (se även artikeln Uppvärmning av gas i ett trähus: installation och drift).

Värmemätaren vid utgången fångar den temperatur du ställer in, och vid det optimala värdet sänker det automatiska reläet bränsletillförseln och brännaren tappar. När vattentemperaturen sjunker med 1-2 ° C aktiverar de automatiska funktionerna igen och den elektriska tändningen brännaren - värmeprocessen går in i den aktiva fasen och sådana periodiska cykler kvarstår tills pannan är avstängd.

När du köper en enhet bör du veta att konvektions- (traditionella) inhemska gasvärmepannor är rädda för kondens, vilket negativt påverkar värmeväxlarens och skorstenens livslängd, eftersom det inte bara är vattenånga utan blandningen med syror som genereras av propanförbränning.

Den farligaste temperaturgränsen som kan finnas i värmeväxlaren? Det ligger mellan 55 ° C och 57 ° C. Detta tyder på att den optimala temperaturen för traditionella enheter ska vara 60-80 ° C, men samtidigt måste skillnaden i tillförsel och returledning vara obetydlig.

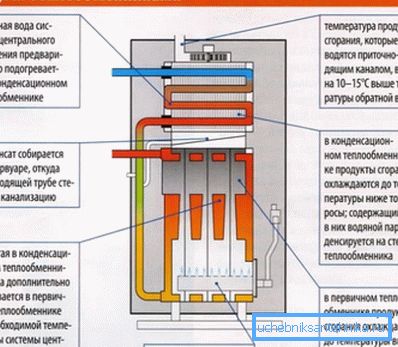

Principen för drift av gas kondenseringskedjor

Kondensuppvärmning inhemska gaspannor är den mest ekonomiska - vid brinnande gas frigörs termisk energi, överförs till kylvätskan. Men det producerar också ånga med syra, vilket i detta fall inte visas på gatan, som i en konventionell, traditionell panna.

Här, i en speciell kammare, sker sekundär värmeavlägsnande, det vill säga de tillgängliga förbränningsprodukterna, som kan ha temperaturer upp till 150 ° C, svalna under daggpunkten (kondensering) - 55 ° C - därav pannans namn. Men den värme, som släpptes under kondensation, slösas bort vid uppvärmning av kylvätskan.

Genomsnittlig effektivitetsberäkning för kondenseringskedjor

Obs. En liknande beräkning, som på övre bordet för traditionella pannor, kommer endast att vara 92% effektivitet, vilket är 15% lägre. Därför kan man dra slutsatsen att besparingar på kondensorer under driften blir samma 15%.

Sådana enheter är mest effektiva vid låga temperaturer (30-50 ° C), vilket passar bäst för ett golvvärmesystem, och vid drift i 60-80 ° C-läge minskar effektiviteten till 94-95% - detta beror på en betydande minskning kondensering av ångor som ger sekundär uppvärmning av kylvätskan.

Dessutom reducerar ett tvåkretssystem för uppvärmning och varmvattenförsörjning till en konventionell byggnad med kondensationsmetod för uppvärmning av kylvätskan dramatiskt utsläppet av kolmonoxid och kväveoxider i atmosfären (upp till 70%).

Som du förstår, ledde möjligheten att spara, och samtidigt lämna ren luft, omedelbart en stark efterfrågan från merkantila européer - i vissa länder når antalet involverade kondensatkedjor upp till 99%. Men britterna och belgarna gick ännu längre - i dessa länder förbjuder lagen i allmänhet användningen av konvektionskedjor - endast kondensering.

Men här är inte bara pengarbesparande och begränsande skadliga utsläpp till atmosfären fördelaktiga. Sådana pannor står fritt mot tryckfall från 5 mbar till 10 mbar och effektförlusten kan vara så låg som 10% och detta påverkar inte brännarens livslängd.

Värmeväxlare

Obs. Nu för produktion av värmeväxlare används främst stål, gjutjärn och koppar, men för kondenseringskedjor används ofta aluminium. Pannans korrekta livslängd och dess kostnad beror på rätt modellval med en viss värmeväxlare.

Det är mer sannolikt att affären kommer att erbjuda dig en gasuppvärmningspanna med en stålvärmeväxlare, eftersom sådant material kan kallas det billigaste, mest hållbara och lättbehandlingsbara. Den främsta fördelen med stål i sådana fall är den lägsta kostnaden för enheten och duktiliteten hos materialet.

Men trots detta, under periodisk uppvärmning och kylning, är stål täckt med sprickor på grund av den så kallade termiska spänningen. Men nackdelarna med stålvärmeväxlare kan hänföras till deras korrosionsrisk, vilket är särskilt farligt vid kondensation. Förutom stor volym och massa - desto större volym och massa, desto mer gas kommer att användas vid uppvärmning.

Gjutjärn är praktiskt taget inte räddat för korrosion, även om instruktionen fortfarande inte rekommenderar att du använder enheten i ett sådant läge att kondens uppstår (55? -57? C). Men under driften av pannan är sådana värmeväxlare ganska krävande - kanske utseendet av saltföremål i brännaren (smutsigt vatten), vilket orsakar sprickbildning.

Dessutom kan lågtemperaturkorrosion på grund av temperaturskillnaden vid inlopp och utlopp inträffa, vilket också hotar med sprickbildning (en fyrvägs blandningsventil på returröret tjänar som frälsning).

Den mest effektiva kan kallas en värmeväxlare gjord av koppar, trots att många anser det som opålitligt. Kopparens förmåga att snabbt överföra temperaturen eliminerar nästan helt lågtemperaturkorrosion och pannorna kan fungera vid 30 °, och ibland ännu lägre. Här har den lägsta bränsleförbrukningen, som kopparvärmeväxlare, de minsta volymerna plus god värmeledningsförmåga.

slutsats

Sammanfattningsvis bör det sägas att du inte bör installera gaspannor med egna händer, även om du förstår deras enhet.

Av minst två skäl:

• För det första, godtycklig installation och anslutning till gasröret för en sådan enhet är förbjuden enligt lag och är fylld med fara (det finns många exempel på detta).
• För det andra, befälhavaren med tillståndet markerar garantiperioden för dig, vilket automatiskt innebär garantiservice, från och med datumet för installationen av enheten och inte från försäljningsdatumet.
