Induktionsvärmepanna själv

Ökningen av kostnaden för energi leder husejare med individuell uppvärmning för att leta efter besparingsalternativ, där maximal värme kan extraheras från minsta bränsle och den energi som härrör från den. En av de värmeanordningar som uppfyller dessa krav är en induktionspanna. Denna enhet drivs med el, har en effektivitet på nära hundra procent.

Industrin erbjuder ett bra val av sådan uppvärmningsutrustning, men som en ekonomi kan du göra en induktionsvärmepanna med egna händer. I denna artikel kommer vi att prata om installationen av en induktionsvärmepanna.

Skäl för hög prestanda

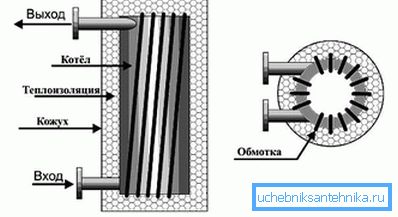

För att förstå varför induktionskedjor är så effektiva måste du förstå hur de fungerar. Hemligheten är att omvandla elektrisk energi till värmeenergi på grund av magnetisk induktion. Den vanligaste pannan har två kretsar och består av:

• huset;
• kärna;
• primärkontur;
• högfrekventomriktare med jämn strömkontrollfunktion;
• termisk och elektrisk isolering.

Den primära kretsen är en koppartrådshelikix. Det omvandlar elens energi till virvelströmmar och skapar ett magnetfält. Det är vågorna i detta fält, som faller på sekundärkretsen, värmer kylvätskan. Metalltråden inuti kärnan är sekundärkretsen och värmeelementet. Vattnet från retur, kommer in i pannan, värmer upp och, tack vare induktion, flyttar till utgången från det till värmesystemet.

Enkelt alternativ

Den enklaste pannan kan monteras hemma, med färdigheter att arbeta med en svetsmaskin, samt en kvarn. Innan du gör pannan är det nödvändigt att förbereda ett metallfirkorör av 50 × 50 mm i storlek med en väggtjocklek på 2 mm. Tillverkningsprocessen, som du kan se i Video sektionen.

Rörets dimensioner och rörets form kan variera, endast tjockleken på väggarna får inte vara liten.

• Med hjälp av slipmaskinen är det nödvändigt att skära profilröret i 50 cm längder. De kommer att behöva 5-6 delar (allt beror på bredden på den använda induktionsplattan).
• Dessutom måste du förbereda två element med en längd av 25 eller 30 cm (allt beror på hur många sektioner valdes).
• Delar av 50 cm svetsade ihop. Alla ska placeras vertikalt. Initialt kan de fixas med ugnshandskar, och då är det bra att koka alla leder.
• Två ytterligare ämnen måste skära ena sidan för att få en U-formad profil.
• Till den färdiga modulen med 5 element svetsas två segment med en avlägsen vägg på nedre och övre delarna. Deras mål är att slå samman alla enskilda sektioner i en kontur.
• Därefter måste du hermetiskt bryta de formade hålen på sidorna.
• Ingång sätts in i inlopp och utlopp. De borde vara placerade diagonalt, en nedan, den andra på toppen. Du kan använda röret in? ". Två grenar med trådar är svetsade till dem för att underlätta installationen i det färdiga värmesystemet.
• Alla sömmar efter svetsning rengörs med hjälp av slipmaskinen. Den färdiga strukturen avfettas och målas.
• Enheten är monterad i den etablerade konturen. Värmebärarens returström levereras underifrån, det utgående röret är över det.

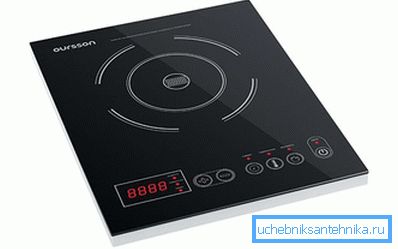

• I värmeelementets roll serveras den vanliga induktionskaminen. Det är nödvändigt att skaffa en platta med möjlighet att justera ström och temperatur.
• Den ligger bakom pannan nära dess bakvägg.
• Vatten som passerar denna struktur har tid att värma upp. Systemet måste ha en expansionstank, liksom en tvångs cirkulationspump.

Samma alternativ kan göras i en horisontell version. För att göra detta behöver vi ett profilrör av 20 × 25 cm. De två ändarna är svetsade med metallpluggar för att bilda ett slutet kärl. Två öppningar skärs i den övre väggen, i en luftutloppsventil är monterad, i det andra - ett rör genom vilket vatten kommer att strömma in i systemet. På sidan sänks returröret.

Komplicera enheten

Grunden för alternativet som beskrivs nedan är konceptet som används vid industriell produktion av induktionskedjor. För att montera den färdiga produkten behöver vi följande komponenter:

• metallrör med en diameter av 160 mm och en längd av 500 mm;
• metallrör 25 mm, längd 500 mm;
• epoxiharts;
• koppartråd med tvärsnitt på 2,5 mm²;
• högfrekventomvandlare (den kan tas från en inverterarsvetsmaskin eller från en induktionsplatta);
• brandbeständigt tyg.

Från verktygen behöver vi en svetsmaskin, kvarn, krita för märkning. Vi gör följande steg:

• Det första du behöver täppa till röret med en mindre diameter på båda sidor. För att göra detta, längs hela omkretsen av ändytan gör vi skärningar genom 5 mm. De resulterande segmenten är böjda i mitten och koka. Två halvcirkelformade eller koniska tips kan användas istället.
• Fäst sedan röret i röret med större diameter. Den är placerad i mitten och fäst vid expansionsribben. De kan tillverkas av skrotplåt. Först görs tackar för att fixa dem, och sedan kokas ledet över ett avstånd som elektroden kommer att nå.
• Nästa steg kommer att svetsa pluggarna på en stor ärm. Tidigare måste de göra hål under röret i 1 "och installera de gängade nipplarna.
• Hela strukturen är väl rengjord och avfettad.
• Epoxiharts blandas med en härdare i förhållandet 2: 3.
• Tyget är täckt med lim och viks runt röret. Därefter borde det stå upp för att fullborda stelningen.
• Två induktionsspolar är gjorda av den beredda tråden. För detta ändamål såras 54 varv i de övre och nedre delarna. Mellan dem är det viktigt att hålla samma avstånd. Efter att lindningen är klar är hela ledaren belagd med epoxi. Ovanifrån skyddas den av värmebeständig tejp.

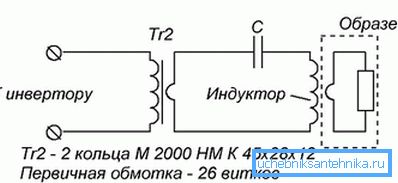

• Spolar till källan till högfrekvensspänning kopplas parallellt.
• Hela strukturen placeras i ett extra skyddshölje för att inte skada ledarna.
• Enheten är monterad i värmekretsen. Det måste finnas en pump som garanterar tvungen cirkulation.

Ändarna på det lilla röret är stängda för att säkerställa att vatten passerar till väggarna i det stora röret. Om detta inte är gjort kommer vätskan att passera i mitten och kommer inte att ta tid att värma upp.

Ett annat alternativ

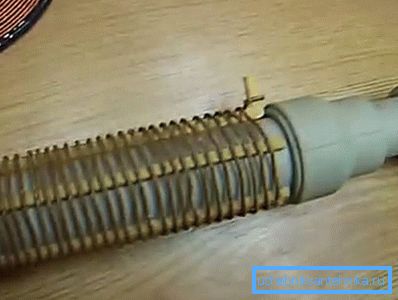

För tillverkningen behöver du ett plaströr med en diameter av 63 mm och en längd på 50 cm, ståltråd med en diameter av 3 mm, en kopparledare med ett tvärsnitt på 2,5 mm² och en längd av 11 meter.

• Ståltråden skärs i 7 cm längder. Den läggs i ett stycke plaströr.
• Två adaptrar lödas in i uttaget på en gängad ledning 1. "Grova filter skruvas på båda sidor genom nipplar med 1".
• Parallella textolitremsor limes i rörets yta.
• Spolar av kopparledare läggs på dem. Avståndet mellan dem ska vara detsamma. Därefter fylls de av epoxiharts.
• Produkten är monterad i värmesystemets rör och ansluts till en källa med högfrekvent spänning.

Antalet varvtal, såväl som ledarens längd, måste väljas empiriskt, eftersom systemets längd och kapacitet är olika för var och en. Ståltråd, uppvärmd från induktiva strömmar, kommer att ge temperaturen på vattnet, vilket kommer att passera genom röret. Detta alternativ kan inte användas som en fristående enhet, men det kommer att vara ett utmärkt komplement till huvudkällan, vilket kommer att spara på värmefluidförbrukningen.

Fördelar och nackdelar med plastpannor

Fördelar med induktionskedjor:

• Vattnet i värmesystemet värms upp dubbelt så snabbt och har dubbla värme.
• Trögheten är mycket mindre än vid användning av gas eller andra bränslepannor.
• Magnetisk induktion förhindrar skalbildning.
• Tyst arbete.
• Inget behov av att rengöra och underhålla pannan.

Liksom något fenomen eller design har induktionskedjor sina nackdelar:

• Före användning måste du se till att kärnan är helt fylld med vatten och att under drift måste vattennivån inte falla, annars smälter plasten helt enkelt.
• Pannan kan endast användas i ett slutet tvångsuppvärmningssystem.
• Den höga kostnaden för industriella mönster.

Källans kraft ska ge en tillräcklig nivå av uppvärmning i rummet. Den mest acceptabla formeln: 1 kW per 10 m².

Induktionskedjan är ett utmärkt alternativ till andra värmeapparater. Om det är möjligt att göra det hemma, kompetensen att arbeta med verktyg och utrustning montering, möjligheten att installera värmeutrustning, då kan du göra en sådan enhet själv. Om du inte är säker på dig själv är det bättre att köpa en färdigkokare och bjuda in experter att installera den.
