Hur man väljer värmningsradiatorer per område: beräkning av

Urval av värmningsradiatorer per område är en vanlig metod för beräkning av värmeanordningar. Trots metodens ofullständighet möjliggör man en tillförlitlig bestämning av batteriernas nödvändiga termiska effekt. Vi vill ta reda på hur man väljer rätt radiator för uppvärmning av det uppvärmda rummet.

Beräkning av batteriparametrar

Vad beror värmeförlust på?

I regioner med en uttalad årstidsändring anses den traditionella indikatorn för trivsel och komfort av bostäder vara sitt skydd mot förkylningen. Därför är frågan om högkvalitativ och effektiv uppvärmning av lokalerna ganska akut, särskilt i senare tid.

Faktum är att de flesta av våra landsmän är vana vid det faktum att värmeintensiteten inte ska vara mindre än ett visst värde, och vid övervärme kan du alltid öppna fönstret och ventilera rummet.

Idag är ett sådant tillvägagångssätt oacceptabelt, eftersom det gamla systemet omorganiseras i riktning mot en strikt mätning av förbrukad energi, och ingen vill betala för temperaturökningen på gatan. Därför vill konsumenten veta exakt hur man beräknar uppvärmningsaggregatema i en lägenhet eller ett hus.

Beräkningen av den nödvändiga intensiteten av konvektorns arbete syftar till att bestämma värdet på den energi som behöver överföras till rummet för att kompensera för värmeförluster som uppstår genom byggnadskuvertet:

• fönster
• dörrar,
• vägg
• tak
• golvet

Uppenbarligen kommer resultatet att bero på sådana faktorer:

• Antalet och storleken på Windows;
• Kvaliteten på glaset och antalet kameror i dem
• Antalet och storleken på dörrarna;
• Temperaturläge golvet ovanför taket;
• Temperaturen i utrymmet under golvet;
• Graden av väggisolering (en vägg med två tegelstenar och ett skumlager av 10 cm anses vara av medelisolering);
• Orientering av yttre väggar till kardinalpunkterna;
• Vindbelastning på väggarna och taket;
• Temperatur och klimat i regionen;
• Antalet väggar som gränsar till gatan;
• Graden av isolering av taket, om det finns en ouppvärmd vindsvåning ovanför den;
• Graden av isolering av golvet, om det finns en källare eller mark under den;
• Takhöjd och rumstorlek (rumsvolym);
• Värmeförlust genom ventilationssystemet.

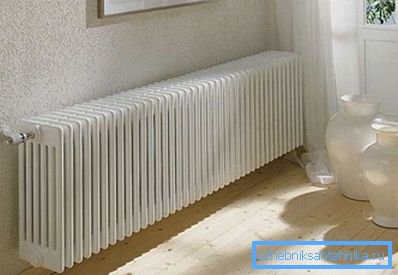

En detaljerad och exakt beräkning är uppenbarligen en mycket svår uppgift, som kräver mycket forskning och tar hänsyn till ett stort antal faktorer. För att bestämma parametrarna för uppvärmningsanordningar är det därför vanligt att använda förenklade beräkningsformer, bland annat populära beräkningar med avseende på arean, volymen och mer exakta formler med koefficienter.

Var uppmärksam! För många faktorer som påverkar värmeförlusten hos lokalerna gör det svårt att beräkna den erforderliga uppvärmningsintensiteten, så det är vanligt att använda förenklade formler.

Arealberäkning

För att illustrera ovanstående, låt oss göra en praktisk beräkning. För att göra detta, överväga hur man beräknar aluminiumens radiatorer för området i lägenheten.

Enligt normerna för SNiP krävs för värmning av en kvadratmeter territorium med en takhöjd på 2,4-2,8 meter, 100 W termisk energi.

Nu kan vi bestämma det ungefärliga värdet av värmen som krävs för uppvärmning av hela rummet:

1. Bestäm parametrarna i rummet, multiplicera dess längd med bredden. Ta till exempel standardrummet 3x4 m och få 12 m?
2. Multiplicera det värde som erhålls med den normativa värmen som krävs för uppvärmning av en kvadratmeter av rummet - 12x100 = 1200 W.

Var uppmärksam! Vi bestämde den totala effekten som behövs för att värma vårt rum. Dessa är mycket ungefärliga data, men godtagbara för preliminär beräkning.

Därefter definierar vi värmarens parametrar. Vi bestämmer inte för vilket område som uppvärms av en sektion av en aluminiums radiator, men delar helt enkelt värdet av den totala värmen genom värmeöverföring av en sektion som anges i enhetens pass.

Så låt oss börja:

1. Vi läser radiatorens registreringsbevis och ser att värmeffekten på en sektion är 187 W;
2. Vi delar upp det värde som hittades av passet - 1200/187 = 6,417;
3. Vi runda resultatet i riktning mot ett större heltal och få det önskade antalet sektioner - 7.

Var uppmärksam! Det bör noteras att passdata anges för ideala förhållanden när kylvätskan levereras med normal temperatur och tryck. För reella förhållanden rekommenderas att göra en korrigering med 15-20%.

Noggrannare metoder

Den angivna metoden är väldigt felaktig och gör många antaganden:

• takhöjd inom 2,8 meter;
• en yttervägg;
• ett standardfönster, etc.

Men inte alla rum motsvarar dessa parametrar, särskilt i fråga om takhöjd.

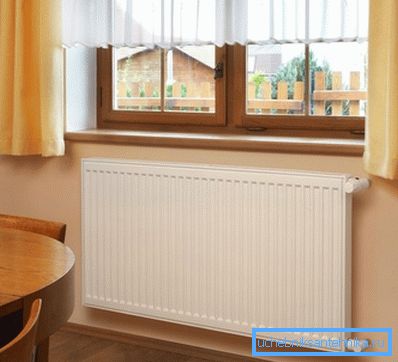

För lägenheter med högt i tak kan du använda beräkningen av volymen. Här börjar vi från en annan standard av SNiP, enligt vilken för uppvärmning 1 m? rum kräver 41 watt värme (34 watt för väggar med isolering och fönster med dubbla fönster).

Ta vår standardrumsstorlek på 12 m? och föreställ dig att takhöjden är 320 cm. Vi bestämmer rummets volym - 3.2х12 = 38.4 m?.

Nu definierar vi önskad totalvärme - 38,4 x 41 = 1574,4 W. En ökning av takets höjd medförde en ökning av den önskade energin med mer än 20%.

Då handlar vi enligt det vanliga systemet - vi delar upp det totala värdet genom värmeöverföring av en sektion: 1574,4 / 187 = 8,42. Runda upp och få önskat antal sektioner - 9.

Var uppmärksam! I det här exemplet kunde vi se till att lägenheter med olika takhöjder kräver ett annat antal värmesektioner.

Som vi kan se, tar inte ens volymberäkningen hänsyn till många faktorer, till exempel storleken på fönstren, väggens egenskaper, områdets klimat.

Därför måste du ta hänsyn till dessa faktorer för en mer exakt beräkning. I det här fallet använder vi korrigeringsfaktorer, och då kommer formeln för det totala värdet att se ut så här:

Q = 100 W / m * * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, där:

• Q är den totala värmen som krävs för att värma rummet
• P är området i rummet;
• k1 - k7 - korrigeringsfaktorer.

För att bestämma värdena på koefficienterna använd tabellen:

Var uppmärksam! Efter noggrann bestämning av det totala värdet ska det delas upp igen i värmeöverföringen av en sektion och sedan erhålles det erforderliga antalet sektioner för en given radiator.

slutsats

Priset på energibärare växer ständigt, så en noggrann beräkning av värmeintensiteten bestämmer inte bara komfort, men också kostnaden för uppvärmning. Videon i den här artikeln och våra instruktioner hjälper dig att inte misstas vid beräkningen av de nödvändiga värdena.
