Hur man väljer en pump för värmesystemet: ett förenklat

Val av pump för värmesystemet är ett viktigt designfas, vilket resulterar i att enheten som är mest lämplig för egenskaperna bör hittas. Vi kommer att prata om de viktigaste kriterierna och metoderna för sådant urval och analysera hur man väljer en pump för uppvärmning.

Beräkning av parametrar

Viktiga funktioner

Uppvärmningssystemen är olika, och den största skillnaden är hur kylmediet rör sig från pannan till radiatorerna.

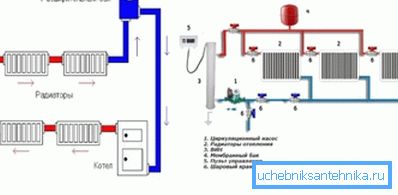

Det finns två huvudsakliga sätt:

1. Naturlig cirkulation. På grund av gravitation på grund av densitetsskillnader mellan varmt och kallt vatten. Eftersom värmeffektiviteten beror på flödet av varmt vatten, är det ofta inte tillräckligt med naturlig cirkulation i husets värmesystem.

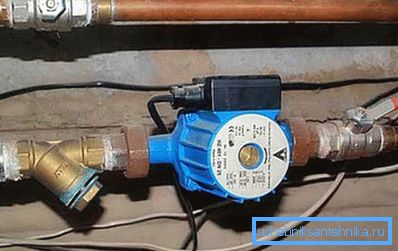

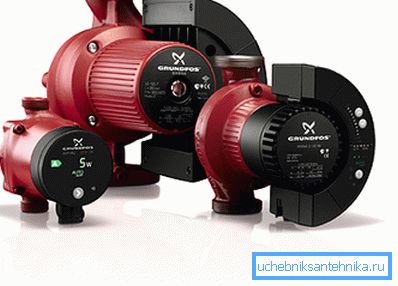

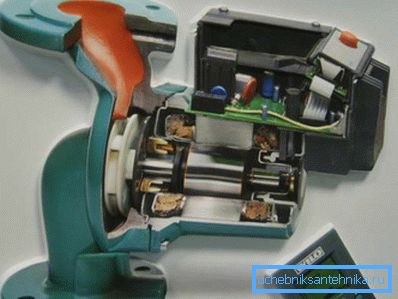

2. Tvingad cirkulation. Det utförs genom installation av en speciell enhet i rörledningen som pumpar kylvätskan vid önskad hastighet och tryck. De flesta moderna värmesystem är baserade på principen om tvångsomsättning.

Var uppmärksam! Förväxla inte det centraliserade flödesprogrammet med den naturliga cirkulationen: kylvätskan i urbana lägenheter kommer under stort tryck, vilket injiceras med specialutrustning.

För att systemet ska kunna fungera normalt kräver anvisningarna att alla parametrar beräknas, på grundval av vilka sektionerna av rörledningen, värmekraften, pannkapaciteten och effekten samt kapacitetsuppvärmningscirkulationspumpen kommer att väljas. En av dessa parametrar är den hydrauliska egenskapen:

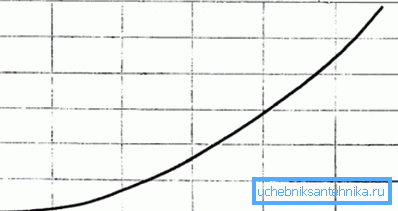

På grafen ser vi att motståndet är direkt beroende av kylvätskeflödet, det är ju snabbare vattnet rör sig längs konturen, desto mer motstånd upplever det. Följaktligen stiger trycket.

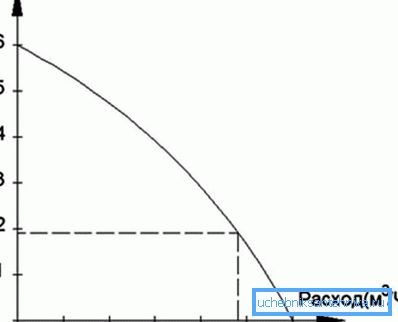

Överväg nu cirkulationsanordningens tryckegenskaper:

På detta diagram ser vi förlusten av huvudförlust på pumpens flödeshastighet. Här observerar vi ett omvänt förhållande, det vill säga när motorn är avstängd, är förlusterna maximala, och då kraften ökar faller förlusterna.

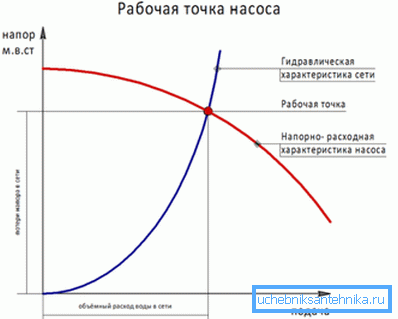

Om vi ​​kombinerar dessa två grafer får vi följande bild:

Var uppmärksam! Arbetspunkten gör det möjligt för oss att bestämma vilket motstånd som kommer att finnas i rören vid flödesflödet (flödeshastigheten) för kylvätskan. Det betyder att vår enhet måste ha tillräcklig kapacitet för att tillhandahålla det önskade flödet, men samtidigt måste dess kapacitet vara tillräcklig för att klara den motsvarande hydrauliska motståndet.

Prestationsberäkning

Eftersom det blir svårt att bygga en graf över värmekretsens hydrauliska egenskaper med egna händer, använder vi beräkningen med ett förenklat schema. Så måste vi bestämma maxflödet (prestanda) och hydrauliskt motstånd. Låt oss börja med prestanda.

Den värmeenergi som förbrukas av värmekretsen uttrycks av följande beroende:

Formeln använder följande värden:

• W är den värmeenergi som krävs för att värma våra lokaler i watt (kretsens termiska effekt);
• C är kylvätskans värmekapacitet, W / liter * ° C;
• Q-kylvätskeflödeshastighet, m3 / timme;
• t1 och t2 är temperaturen hos det tillförda respektive uttagna kylmediet.

Val av pump för uppvärmning är på prestanda. Enhets prestanda måste motsvara kylflödet, så vi omvandlar vår formel för att hitta flödet:

Q = W / C * (t1 - t2)

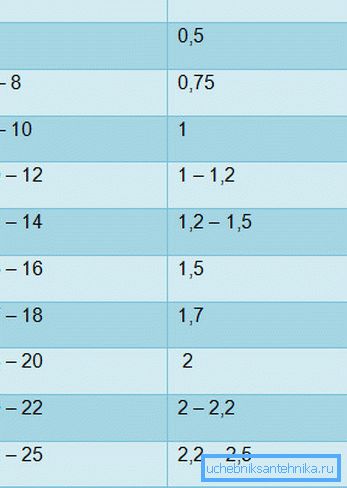

Mängden energi W kan hittas med hjälp av tabellen:

Värmekapaciteten för vatten antas vara 1,163 W / liter * ° C, temperaturskillnaden mellan matnings- och returflödet är 20 ° C (enligt SNiP). Härifrån får vi:

Q = W / 1,163 * 20 = 0,043 * W

Var uppmärksam! Det vill säga om vi behöver bestämma kylvätskeflödet för ett rum med värmevärme på 10 kW, då måste vi multiplicera 10 000 med 0,043, och vi får 430 liter per timme.

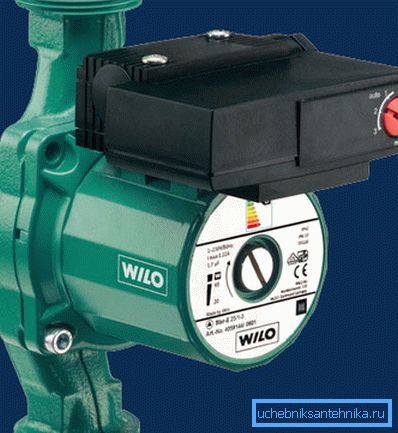

Beräkning av hydrauliskt motstånd

Professionell och korrekt beräkning av värmekretsens hydrauliska motstånd är en mycket svår uppgift, vilket kräver speciell kunskap och färdigheter. Vi använder den förenklade metoden enligt vilken trycket i cirkulationspumpen kommer att vara lika med:

H = N * k, där:

• H är höjden av vattenkolonnen i meter;
• N - Antal våningar i byggnaden, inklusive källare;
• k är en koefficient som motsvarar den genomsnittliga hydrauliska förlusten per en våning i en byggnad eller struktur. SNiP tar denna koefficient lika med 0,7-1,1 m för två-rörsystem och 1,16-1,85 m för organisationssystem för kollektorbalkförsörjning.

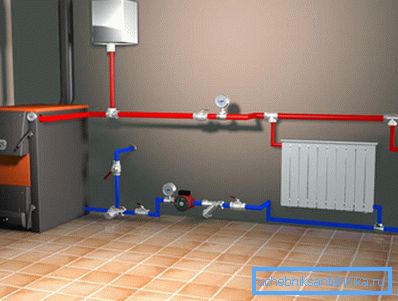

Var uppmärksam! Det visar sig således att om vi har ett hus med två våningar med en källare, utrustad med en rörledning med två rör, måste motorn ge ett tryck som är lika med 3 * 1,1 = 3,3 meter.

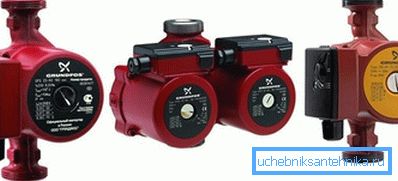

Pumpval

Så vi har två kvantiteter - motstånd och prestanda. Låt oss återgå till vårt schema med tryckhuvudet och kontokarakteristiken.

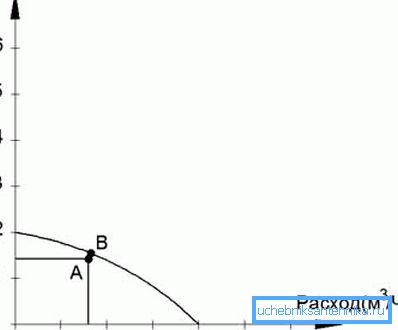

Vi skjuter upp motståndsvärdet på Y-axeln och flödeshastigheten - på X-axeln. Välj sedan enheten, vars tryckflödesberoende är nära denna punkt:

Var uppmärksam! Som regel visar grafen tre linjer för olika driftssätt för motorn. Det är bäst att styras av andra hastigheten, och driftspunkten ska placeras i mitten av diagrammet, eftersom den motsvarar högsta effektivitet.

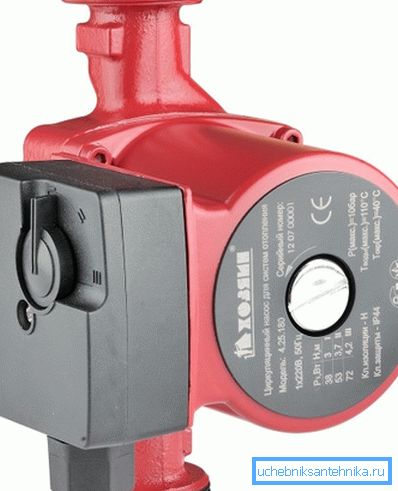

Naturligtvis är det nödvändigt att välja en apparat som är konstruerad för höga omgivande temperaturer (95-110 ° C) och också att känna till diametern på röret i vilket enheten kommer att vara inbäddad. Priset på enheten beror på tillverkaren och kvaliteten.

slutsats

Det korrekta valet av cirkulationspumpen för värmekretsen är gjord på grundval av beräkningar. Om materialet som presenteras verkar för komplicerat till dig, titta på videon i artikeln.
