Hur man väljer en gaspanna för uppvärmning: bli bekant med

Denna artikel handlar om hur man väljer en gasvärmepanna. Vi kommer att ta reda på hur produktens termiska kapacitet beräknas, och vi kommer att bekanta oss med klassificeringen av modern gasvärmeutrustning. Vårt material innehåller inte slutliga rekommendationer: Syftet med att skriva är att hjälpa läsaren att navigera på olika marknadserbjudanden.

Termisk effekt

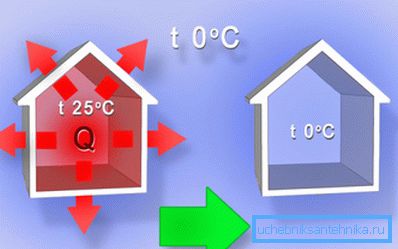

Huvudparametern för någon värmeutrustning är dess värmeffekt. Hur man beräknar behovet av det för ett hus med kända parametrar?

Den mest universella formeln som tar hänsyn till byggnadens isoleringskoefficient. Det gör det möjligt att uppskatta behovet av värme av byggnader med icke-standardiserad värmebeständighet hos de inneslutande strukturerna (det vill säga isolerad mycket bra eller väldigt dåligt).

Den har formen Q = V * Dt * K / 860.

Vad ligger bakom variabeln notering?

• Q-termisk effekt. Formeln låter dig få det beräknade värdet i kilowatt.
• V är den totala volymen av utrymmet i kubikmeter.
• Dt är den beräknade maximala temperaturskillnaden mellan rummet och gatan.
• K - Isoleringskoefficient.

Två parametrar behöver kommentarer.

Dt beräknas generellt som skillnaden mellan temperaturen på en bostad (+ 18-22 C) som rekommenderas av SNiP och medeltemperaturen för den kallaste femdagarsveckan de senaste åren.

Observera: om huset är planerat att stödja, säg, +25 eller +30, justeras parametern i enlighet därmed.

Isoleringskoefficienten tas från tabellen nedan.

Låt oss exempelvis beräkna behovet av värme i ett hus som mäter 10 * 10 * 3 meter, beläget i staden Shimanovsk, Amur-regionen, under förutsättning att temperaturen hålls vid + 25 ° C.

Husets väggar och en halv tjock tegelsten är isolerade med 150 millimeter skum; fönster - med dubbla fönsterfönster.

1. Byggnadens volym är 10 * 10 * 3 = 300 m3.
2. Uppgifter om typiska vintertemperaturer för vilken stad som helst är lätt att hitta i den välkända Internet-encyklopedi. Medelvärdet av den kallaste månaden är -32,5 C. Det har blivit, Dt = 25 - -32,5 = 57,5 ​​grader.
3. Kvaliteten på husets isolering är nära maximal möjlig, så isoleringskoefficienten kan säkert tas lika med 0,7.
4. Beräkningen kommer således att se ut som 300 * 57,5 ​​* 0,7 / 860 = 14 kW.

Nuance: När du väljer en viss modell, är värmeffekten alltid rundad upp. Alla moderna gaspannor är utrustade med termostater, så att överskottsförmågan bara kommer att innebära lite längre pauser i drift. Under tiden vid kallt väderstopp kan de extra 1-2 kilowattna visa sig vara mer än inte överflödiga.

Hur väljer valet av en gaspanna värme för kraft - vi fick reda på det. Vilka andra alternativ ska jag vara uppmärksam på?

Installationsmetod

I utomhusversionen kan du oftare hitta enheter med betydande effekt (från 50 KW till 2 - 5 MW). Det finns emellertid undantag: I sortimentet av många tillverkare av tredje klass finns det extremt billigare utomhusmodeller som ger endast 7-10 kilowatt värme.

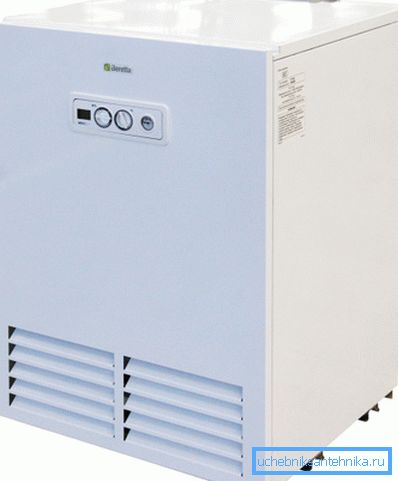

Den mest karakteristiska egenskapen hos golvvärmepannan är att det bara är en brännare, en värmeväxlare och ett system för automatisk inställning av värmebärarens temperatur. säkerhetsgruppen, expansionstanken och cirkulationspumpen monteras separat.

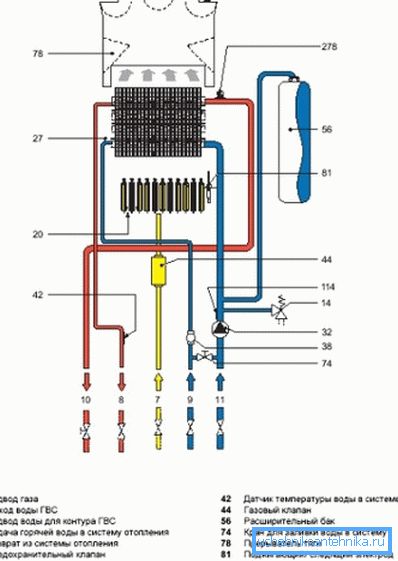

För väggmonterade produkter är däremot måttlig (inte mer än 100 KW) effekt typisk och tillverkaren förinställer åtminstone säkerhetsgruppen och cirkulationspumpen, och ofta expansionsbehållaren direkt i pannkroppen. Faktum är att vi har ett miniatyrpanna rum: För att komma igång är allt du behöver göra att ansluta enheten direkt till konturen, utan några extra omkopplingselement.

Värmeväxlare material

Golvkedjor

För utomhuspannor som kännetecknas av användningen av värmeväxlare av stål och gjutjärn.

• De första används framförallt i industrianläggningar och på grund av höga driftstemperaturer tillåter de att nå enorma värden på värmeffekt.

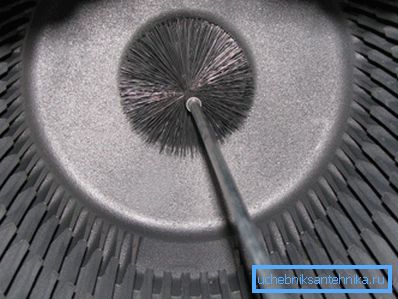

• En särskiljande egenskap hos den andra är en betydande massa som kompenserar för järnens måttliga mekaniska styrka och begränsad arbetstemperatur. Järnvärmeväxlare av kraftiga kraftkällor levereras ofta av tillverkare som separata sektioner och monteras på plats - just på grund av den enorma vikten.

Väggmonterade pannor

Här är också två alternativ möjliga.

• Stålvärmeväxlare används i detta fall. Egentligen är de utrustade med de flesta produkterna i de lägre och mitten av prisklasserna.

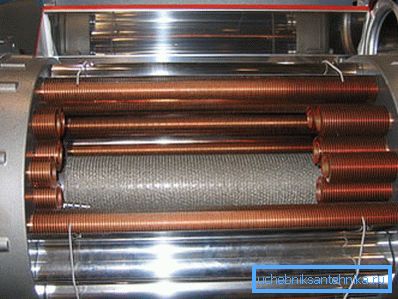

• Koppar används tillsammans med stål. Det ställer ännu hårdare restriktioner på eldstemperaturen än gjutjärn; men den högsta värmeledningsförmågan hos metallen möjliggör samma värmeffekt för att göra värmeväxlaren mera kompakt, vilket gör det möjligt att minska kedjans dimensioner som helhet.

funktionalitet

Den så kallade enkretspannan har en enda värmeväxlare och är avsedd enbart och uteslutande för uppvärmning av kylvätskan.

Bypassprodukter, dessutom, kan tillhandahålla ett hus med varmt vatten.

Vattenuppvärmning i dem kan göras på tre sätt:

1. I en separat plattvärmeväxlare. Det är attraktivt eftersom det möjliggör reparation av varmvattenkretsen utan att påverka uppvärmningsfunktionerna.
2. I koaxialen (röret i röret) bithermic värmeväxlare, där varmvattenet värms upp från kylvätskan.

Det är nyfiken: i dubbelkedja med genomströmningskedjor är det i regel inte möjligt att samtidigt använda varmtvattenförsörjning och uppvärmning. När varmt vatten är öppet riktas hela värmepannan till värmen.

1. I den inbyggda lagringsvärmaren av indirekt uppvärmning upphettas återigen med kylvätskeflödet.

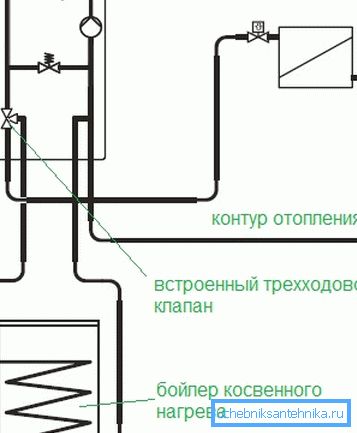

Förresten kan en extern indirekt värmepanna kopplas till en enkretspanna. Med en viss utformning av bandningen kommer det perfekt att ge huset varmt vatten utanför värmesäsongen; i detta fall cirkulerar kylvätskan i en liten cirkel - mellan pannan och pannan.

Hur man väljer en värmepanna med avseende på funktionalitet? Vilket schema föredras?

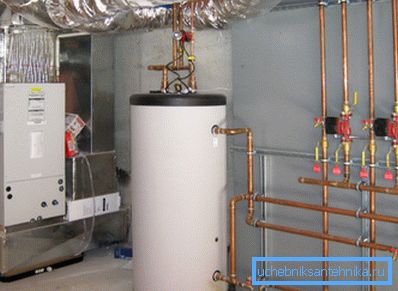

Detta är det sällsynta fallet när författaren tillåter sig att ge helt tydliga råd. Vårt val är en produkt med en värmevattenberedare (panna) indirekt uppvärmning.

På vilket system är det bättre att stoppa: På en enkretspanna med en extern panna eller en dubbelkretsspanna med inbyggd beror enbart på rummets dimensioner. Separata enheter tar mer plats.

Vad är orsaken till en sådan särskild instruktion? Flödesvärmaren är trots allt mycket kompaktare, inte sant?

Så det är, men pannan ger en stabil varmvattentemperatur, till skillnad från en konkurrerande lösning. När det gäller en genomströmningsvärmare med automatisk justering av brännflamma, kommer ett försök att ta en dusch ned till en kontinuerlig kamp mot mixerkranarna. Tro mig, det här är väldigt obekvämt.

dra

Det kan vara naturligt och tvingat.

naturliga

De så kallade atmosfäriska (öppna) brännarna med naturlig avfyrning tar luften direkt från det rum där värmeutrustningen är installerad och avleder förbränningsprodukterna till skorstenen eller ventilationsledningen. Den enda allvarliga fördelen med systemet är energioberoende: det kan fungera där det inte finns någon el.

Nackdelarna är mycket mer.

• I en lägenhetsbyggnad med lägenhetbaserad uppvärmning är driften av sådan utrustning vanligen omöjlig i princip. Ventkanal kommer helt enkelt inte att passera en ström av förbränningsprodukter från fem och tio coppers.
• När man arbetar i sommarvärmen, kommer en panna som ger ett hus med varmt vatten att värma upp rummet genom att värma skorstenen.
• Slutligen ställer användningen av utrustning med atmosfäriska brännare höga krav på ventilation och rummets storlek. I synnerhet bör volymen vara minst 15 kubikmeter; varje kilowatt pannaffekt lägger till detta nummer ytterligare 0,2 m3. Obligatoriskt fönster och frigöring under dörren för luftflöde från andra rum.

obligatoriskt

En sluten brännare (respektive kedjor kallas ofta turboladdade eller överladdade) tar luften från gatan och tar bort förbränningsprodukterna där också. För detta ändamål kan två separata luftkanaler användas eller oftare en koaxial. I det senare fallet kyler inkommande luft som passerar genom ytterhöljet förbränningsprodukterna och förhindrar uppvärmning av huset från uppvärmning.

Spänning som tillhandahålls av fläkten. Följaktligen krävs en extern strömförsörjning för drift av en sluten brännare. Dessutom innebär turbobrännaren att endast pannan monteras och uteslutande på ytterväggen.

Användbar: Det rekommenderas att montera koaxialluftskanalen med en liten lutning mot insidan och slutföra kondensatuppsamlaren. Annars kan frysning av kondensat i extrem kyla helt blockera röret.

antändning

Piezo-tändning

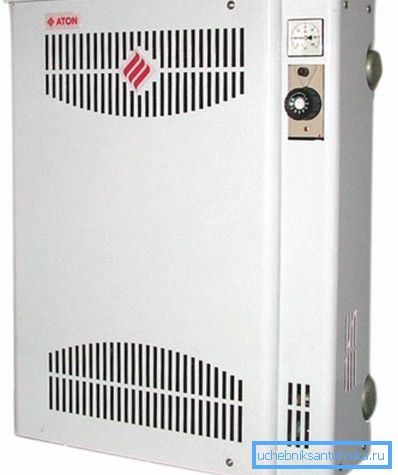

De flesta enheter som tillverkas i Ryssland och Ukraina tillhör den icke-flyktiga typen och är utrustade med piezo-tändning.

Hur fungerar det?

• Genom att trycka på knappen sänds det piezoelektriska elementet och orsakar luftavbrott mellan kontakterna när en signifikant potentiell skillnad uppstår..
• Spark antändar antändare (pilotbrännare), som bränner hela tiden på pannan.
• Beroende på kylvätsketemperaturen öppnar termostaten periodiskt gastillförseln till den huvudsakliga rörformiga brännaren., som tänds från tändaren och värmer vatten eller frostskydd i kretsen.
• Enkla bimetalliska skyddsmekanismer stänger av gasen när kylvätskan är överhettad och pilotbrännarens flamma går ut.

Detta system har inget alternativ där det inte finns någon konstant strömförsörjning. Det innebär emellertid en låg grad av automatisering; Dessutom förbrukar en ständig brinnande tändare upp till 20% av den totala gasen som förbrukas av pannan.

elektronisk

Alternativ för flyktig tändning gör att du kan:

1. Överge pilotbrännare. Huvudbrännaren tänder högspänningsladdning.

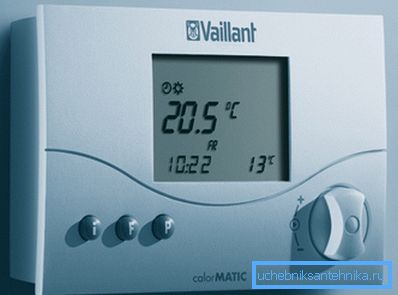

2. Använd ytterligare automationsverktyg: GSM-kontroll, väderförhållanden, fjärrvärmesensorer etc.

Den elektriska delen av utrustningen - fläktar och styrelektronik - förbrukar upp till 120 watt konstant effekt.

Hur man väljer gas värmepannor enligt typ av tändning? Svaret är uppenbart: Elektronisk tändning är att föredra, där det inte finns några långa avbrott i el. Kortsiktiga avstängningar kommer inte att bli ett problem: För att inte sitta i kylen utan uppvärmning, räcker det att ansluta pannan med egna händer genom en UPS med ett tillräckligt rymligt batteri.

Konvektion och kondensation

Det verkar som att det grundläggande systemet med gasuppvärmningsutrustning är enkelt och tydligt: ​​flammen avger värme till värmeväxlaren genom vilken vatten strömmar; Det värms upp och överför värmeenergi till radiatorer. Under idealiska förhållanden kan effektiviteten hos ett sådant system nå 95%; Återstående 5% transporteras bort med heta förbränningsprodukter.

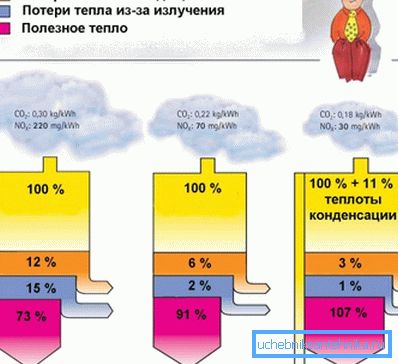

Gaskedjor kan dock hittas på marknaden, för vilken effektiviteten är 107 - 109% annonseras. Ja, deras pris är osannolikt att överklaga till en ekonomisk köpare. men de existerar. Uppfattade industriisterna den eviga rörelsen?

Olyckligtvis är tillverkarna lite sneda. De viktigaste produkterna från förbränning av flyktiga kolväten är koldioxid och vatten. Följaktligen lämnar pannan den varma luften, mättad med vattenånga.

När det gäller den traditionella pannan - de så kallade konvektionsproducenterna - begränsar konstnärerna konstant kylvätskans temperatur på returledningen till ett minimumsvärde på 55 ° C för att undvika fuktkondensation på värmeväxlaren. Förutom ånga och koldioxid innehåller kondensatet spår av organiska syror, vilket minskar metallernas livslängd med låg korrosionsbeständighet.

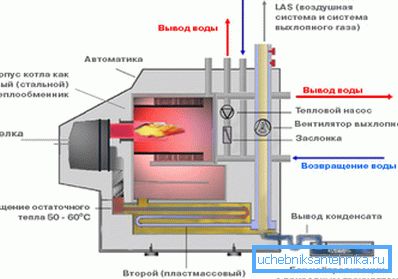

Men tillverkare av kondenseringskedjor går å andra sidan:

1. Den extra värmeväxlaren kyls till 30-40 ° C och görs korrosionsbeständig.
2. Om honom organiseras dränera kondensat i avloppet.

Varför är allt detta nödvändigt? Då, så att fasövergången mellan vattenånga och vatten, som uppstår vid energifrisättning, ger ekonomen (lågtemperaturvärmeväxlare) ytterligare 10-12% värme. Som ett resultat kan effektiviteten hos anordningen faktiskt överstiga 100% om man tar för sig den fullständiga värmen av förbränning av gasen.

Hur man väljer gasvärmepannor enligt arbetsplanen som används? För att vara ärlig spelar effektiviteten i kondenskedjan inte en avgörande roll: det är mycket dyrare än konvektionspannan, och för ett litet hus är återbetalningsperioden minst 7-10 år.

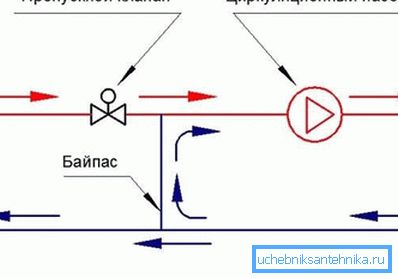

Men möjligheten att använda den med låg temperaturuppvärmning utan komplicerade temperatur matchande system är ett bestämt plus. Vanligtvis erhålls de 30 -40 grader som krävs för drift av ett vattenuppvärmt golv genom att man installerar en extra krets med sin egen pump och en termostatventil som mäter flödet.

slutsats

Vi hoppas att informationen till läsaren hjälper honom att göra ett bra val. Som vanligt kommer den bifogade videon att erbjuda ytterligare tematiska material. Lycka till!
