Hur man väljer en elektrisk mätare

12-04-2018

Uppvärmning

Tyvärr har alternativa kraftkällor hittills inte fått en sådan distribution som vi skulle vilja. Detta beror på det höga priset på enskilda moduler och tillräckliga underhållskostnader. Därför förbrukar befolkningen energi från det centrala nätverket, och redovisning görs med hjälp av elmätare. I detta avseende måste du veta hur man väljer en elektrisk mätare.

Bestäm de önskade parametrarna

Innan du går vidare till valet av en av de befintliga alternativen för en elmätare för en lägenhet eller ett hus, måste du veta parametrarna i nätverket, som ingår i projektet eller redan har utförts i ett bostadsområde. Se vilken enhet som är installerad. Om det inte är möjligt, kolla in dokumentationen eller kontakta den lämpliga strukturen.

För att bestämma valet av elmätaren måste du svara på följande frågor:

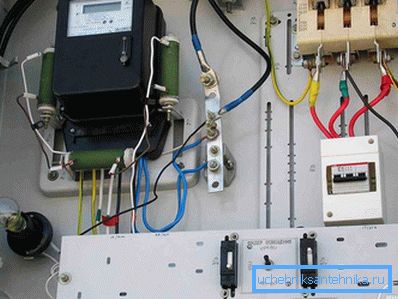

Var ska mätanordningen monteras: inomhus eller utomhus?
Vad är den ungefärliga maximala belastningen?
Planerar du att ansluta högdrivna konsumenter i framtiden?
Vilken strömstyrka krävs för att samtidigt kunna använda de flesta enheter?
Hur många faser kommer att släppas ner?
Vilken noggrannhetsklass är att föredra under specifika omständigheter?
Planerar du konsumtionsfördelning efter taxor?
Vilka är temperaturförhållandena för driften?
Kommer det att finnas enfasiga konsumenter eller bara trefasiga konsumenter?
Borde det finnas ytterligare funktioner i enheten?

Vissa objekt kan märkas omedelbart. Andra kommer att behöva överväga ytterligare information, som kommer att ges nedan.

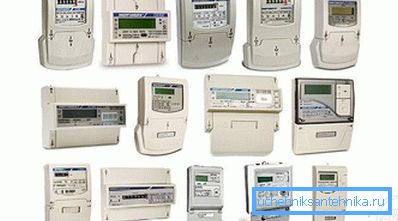

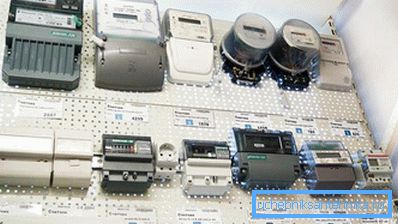

Vad man ska välja

Alla elmätare är indelade i två stora grupper:

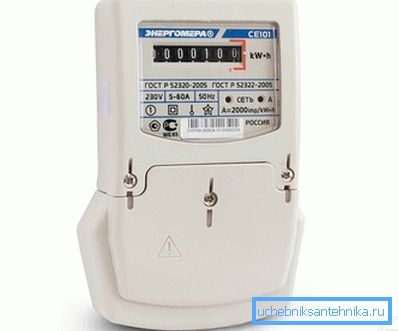

Enfas. Tillhandahållna projekt för ett privat hus eller lägenhet. Tack vare dem är det möjligt att vanliga hushållsapparater fungerar smidigt. Trefasmotorer startar sedan genom en kondensator.

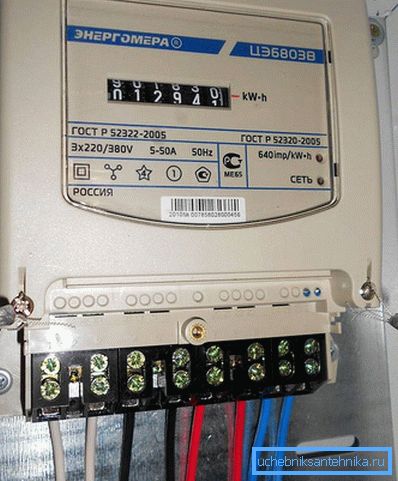

Tre fas. Kan också installeras i vissa bostadshus och hus. Vanligtvis lämnas en ytterligare ansökan till detta med en motivering för behovet av ytterligare en fas. Det är oersättligt när uppvärmning av allt område utförs på bekostnad av en elektrisk panna. De flesta är närvarande på olika produktionsanläggningar. I sin tur har det här alternativet två underarter: tre trådar och fyra trådar. Den första tillämpas när endast trefasiga konsumenter planeras. Den senare kommer med noll, vilket innebär att med rätt ledning och anslutning kan du enkelt använda konventionella 220 V-enheter.

Beroende på sättet att ansluta till det centrala nätverket utmärks dessa typer av trefasmätare:

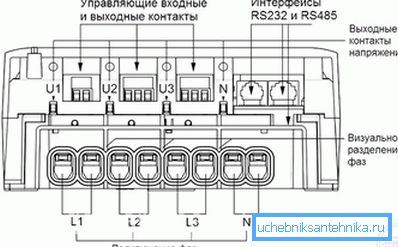

Ramjet. Inga extra moduler är installerade på vägen till enheten. Ledningarna sätts enkelt in i terminalerna, enligt märkningen och den planerade ledningen. Produkter av denna typ används vid en total belastning som inte överstiger 50 kW och strömmen är 100 A. Men om närvaron av trefasiga konsumenter är minimal eller de inte slås på ofta är det viktigt att kontrollera fasobalansen. Om siffran överstiger 20%, kan det leda till att en av ledarna misslyckas. Resultatet kan vara en olycka eller oförmågan att starta trefas-enheter.

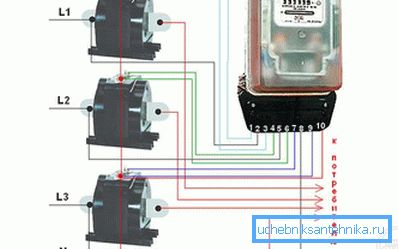

Polukosvennye. Finns för de fallen då den beräknade variabla belastningen ligger i gränser över 60 kW. Huvudlinjen levereras till enheten via speciella strömtransformatorer. Det är en viss förlust under konvertering, så när du betalar fakturan måste du multiplicera avläsningarna med en faktor som anges på omvandlarna. Det finns 4 olika ingångssystem: Tio ledare, strömtransformator till en stjärna, genom ett testplint med kombinerade ström- och spänningskretsar.
Indirekt. Oftast används för industriella ändamål. Liksom den tidigare uppfattningen är de anslutna via spänningstransformatorer, men en stor spänning - 6-10 kV, liksom strömtransformatorer. I detta fall ökar den maximalt tillåtna belastningen betydligt. Det innebär att starten på motorer av olika maskiner kommer att uppstå utan några speciella svårigheter. Har sina två underarter. Den första av dessa är avsedd för transformatorer med ett specifikt värde av omvandlingsfaktorn. Den andra är universell och stöder olika indikatorer.

Det finns lösningar som har ett smalare fokus och tillämpas i vissa regioner, lokaler eller beroende på tidigare avtalade villkor. Till exempel finns bland dem:

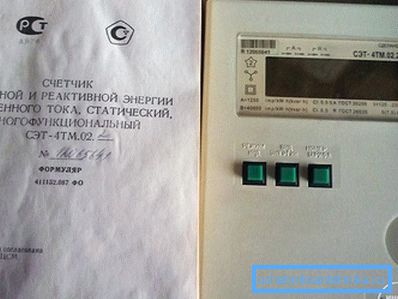

Produkter som mäter aktiv och reaktiv energi. Den energi som konsumenten mottar och har omvandlats och konsumeras fullständigt anses vara aktiv. Till exempel gäller detta glödlampor, elvärmare, eldstäder, strykjärn, etc. I detta fall, med en effekt på 2 kW, anses det att enheten konsumerar 2 kW över en tidsperiod. Situationen är helt annorlunda med de enheter i byggnaden som det finns transformatorer, kondensatorer och andra komponenter. Kärnan i deras arbete ligger i det faktum att den energi som levereras till en början lagras delvis och blir sedan bara till användbart arbete. Till exempel, för att starta motorn, är det nödvändigt att lagra en puls i en kondensator, vilken sedan överför den till lindningarna. Detta gäller även för vanliga hushållsverktyg. Effekten på 1000 W kan anges på borren, men det kommer faktiskt att förbrukas 1700 W. För att bestämma exakt siffra, brukar koefficienten? Anges, i vilken den angivna effekten ska delas. Det kan ligga i intervallet 0,5 till 0,9. Ju högre det är desto mindre är förlusten av reaktiv energi. Räknare som tar hänsyn till två typer av konsumtion installeras oftast på industriområden, där det finns ett stort antal kraftverk. I det här fallet får företaget ett extrakt med två siffror. I vissa fall kan du kompensera för förlusten med hjälp av en specialmodul. För en vanlig person beaktas inte förbrukningen av reaktiv energi.

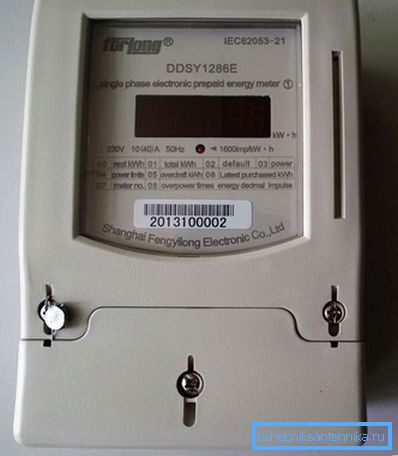

Med förutbetalda priser. Bottom line är att leveransen av en sådan mängd bärare, som betalades. För att data ska överföras till själva apparaten används plastkort eller iButton-nyckelringar. I det här fallet kan du betala utan att vänta i linje eller vänta. Nackdelen med denna lösning är att inaktivera en enda betalning vid förseningar.
Med maximal lastgräns. I det här fallet, i själva apparaten, är en strömstyrkrets implementerad eller en begränsare inbyggd. I den första varianten, när det deklarerade värdet överskrids, skickas en signal till kopplingsanordningen, vilken går ut. I den andra - producerar kraftenheten sig själv att bryta kedjan. Installationen av sådana produkter har blivit alltmer nödvändig vid utvecklingen av en individuell plan. Detta beror på en önskan att rationalisera och göra mer enhetlig konsumtion på ett område. I vissa fall kan detta skapa problem, till exempel om du önskar, förutom gas, kan du också värma rummet med elektriska apparater. Eftersom en sådan belastning inte förutsågs kommer en permanent avstängning att ske. Innan du installerar en sådan enhet är det nödvändigt att samordna alla nyanser vid den maximala tillgängliga effekten.

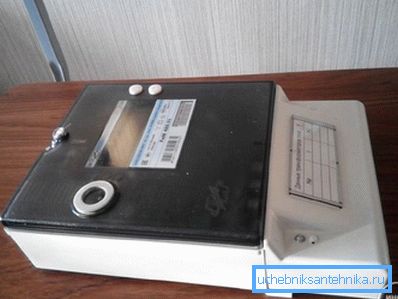

Med trådlös dataöverföring eller telemetri. I det här fallet kan enheten innehålla en GSM-trådlös modul eller en särskild port för läsning. I det första fallet skickas vittnet till tjänsten, även utan att använda kontrollenheten. I det andra behöver inget skrivas, det är nog att läsa data med en speciell enhet. För slutanvändaren gör detta nästan ingen skillnad, utom i fall där någon vill lura räknaren och överträdelsessignalen kan omedelbart överföras.

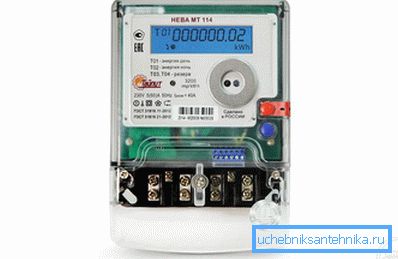

Single tariff och multi tariff. De första används i varje lägenhet. Men sistnämnden är en väldigt lönsam lösning för dem som kan överföra huvudperioden av högkapacitetsenheter till natten. Kärnan i idén är följande: från kl. 07.00 till 23.00 är bokföringen baserad på ett pris och redan från 23 till ett annat. Ibland når skillnaden två eller flera gånger. I vissa länder, för att uppmuntra invånare att installera sådana apparater, släpps el gratis om natten.
Med möjligheten att sälja el. På ett sätt, en nyhet, men aktivt använd i gårdar, där det finns ett system för att omvandla solenergi eller värme till el. När det finns en aktiv användning av el på en mulet dag, köps den saknade delen från leverantören. Men när den produceras för mycket, ges den till nätverket och detta visas på vittnesbörd. Under idealiska förhållanden kan du gå till noll eller till och med ett plus.

Vissa markeringar tillämpas vanligen på mätarna. För att underlätta förståelsen ger vi en beskrivning av grundvärdena. Till exempel betyder bokstaven P att det är en anordning för reaktiv energi, L-aktiv, O-enfas, Y-universal. Figurerna 3, 4 - antalet ledningar i anslutningen. Ytterligare bonusar i enheten kan vara bakgrundsbelysning, vilket gör att du kan läsa i mörka rum. I andra är ett litet batteri byggt där du kan visa värden även i frånvaro av el.

Princip för verksamheten

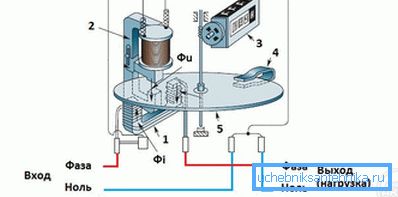

Fram till en viss punkt var elektromekaniska eller induktionsanordningar vanligast. Det här är enheterna där det finns en roterande skiva. Principen för sitt arbete är baserad på kroppens beteende i ett induktionsfält. Den senare bildas på grund av närvaron av två spolar. En av dem är parallellkopplad - spänningsspole, den andra i serie - strömspole. Mellan dem börjar flödet magnetisk störning, som passerar genom disken och orsakar att den roterar. Det driver i sin tur cylindrarna med siffror, vilket representerar slutförbrukningens slutvärde. Ju högre belastningen desto starkare effekten av störningar desto snabbare roterar plattan. För att alla processer ska kunna ske på detta sätt krävs en fasskift på 90 °.

Fördelarna med sådana anordningar är:

Hög tillförlitlighet. Även vid kortslutning kan de fortsätta arbeta efter eliminering av alla konsekvenser.
Lång livslängd. Nedräkningen börjar med 15 år och mer. Vissa enheter har inte ersatts i 30 år eller mer.
Inget behov av ytterligare konfiguration. Allt som krävs är att göra rätt ledningar.
Priskategori är lägre jämfört med elektroniska.
Anpassningsbarhet till lågkvalitativa nätverk.

Nackdelar är:

Minskad noggrannhet med minskad förbrukning. Detta beror på en minskning av det elektromagnetiska fältet.
Liten klassnoggrannhet. Den överstiger inte värdet av 2 enheter.
Fel i spårning med skarp förändring i belastningsströmmen.
Enkel implementering av systemet för avveckling av el eller stopp av disken.
Hög inhemsk konsumtion. dvs Mätaren själv kan delvis påverka beloppet i kvittot för el.
Behovet av att använda två olika enheter för beräkning av aktiv och reaktiv elektrisk energi.
Relativt stor storlek.

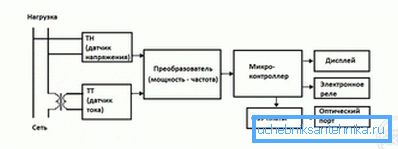

Funktionsprincipen för den elektroniska mätaren är densamma, men komponenterna har ändrats något. I stället för lindningar används två sensorer: spänning och ström. Efter att de fått signalen sänder de den till omvandlaren. Dess uppgift är att ändra signalen till digital och skicka den till mikroprocessorn. Efter analys visas data på en inbyggd skärm eller annan enhet.

Fördelarna med denna lösning är:

Kompakta dimensioner i jämförelse med induktionsanordningar.
Frånvaron av mekaniska delar som är mest utsatta för slitage.
Hög noggrannhet.
Förmågan att använda en enda produkt för att räkna energi i olika riktningar.
Minsta felet.
Möjligheten att distansera läsningar.
Fördelen med att beräkna förluster i ett visst område.

Det finns några brister:

Instabilitet till starka droppar i nätverket och effekterna av blixtnedslag.
Tillräckligt högt pris Särskilt när det gäller multitariff-enheter.
Svårighetsgrad vid utförande av reparationsarbete.
Känslighet mot plötsliga temperaturförändringar.
Komplexiteten att bestämma elementet i chipet, vilket har misslyckats.

På vissa ställen kommer auktoriserade organisationer att ersätta instrument. Detta kan ske både på bekostnad av konsumenten och gratis. Det är viktigt att klargöra denna nyans före installationen.

Noggrannhetsklass

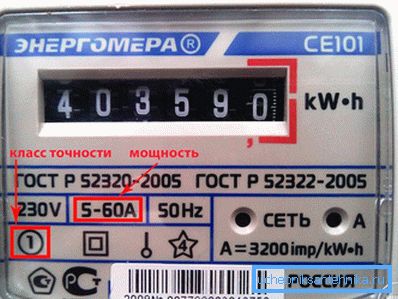

Noggrannhetsklass indikerar enhetens noggrannhet. Ju högre antal, ju högre defekten är. Vanligtvis går det för konsumenten. Därför, i det fall då det finns frihet att välja, försöker de att hålla sig till en mer fördelaktig lösning. Sammantaget skiljer sig följande kvantiteter i Ryssland och några andra länder:

5,0;
2,0;
1,0;
0,5;
0,2.

Ofta kan decimaldelen saknas. Även i vissa situationer läggs bokstaven S, det signalerar vilket material vindarna är gjorda av. Den största avvikelsen är vanligtvis i induktionsenheter, så husägare är ovilliga att ersätta dem med moderna elektroniska.

Någon försöker fortfarande att lura doseringsenheten, stoppa den eller göra ansträngningar för att avlösa avläsningarna. Men oftast passerar sådana tricks inte utan konsekvenser. Alltid lätt att spåra brända kontakter. Det hotar med en stor böter.

Typ av installation

I mindre fall är installationen av mätaren tillåten inuti lägenheten eller huset. Ofta transporteras de till landningen eller till framsidan av huset. Detta görs för att komplicera användarens uppgift att göra några ändringar. Det finns två huvudsakliga sätt att installera:

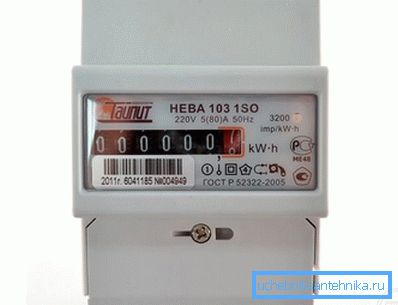

på DIN-skena
på ett speciellt stativ.

I det första fallet finns det en fördel att kombinera enheten själv och ombord. På baksidan av det finns ett speciellt spår som exakt matchar metallplattans storlek. Det andra alternativet har varit och används fortfarande i privata hus och lägenheter. Samtidigt installeras även en automatisk omkopplare eller plugg på kortet för skydd mot överbelastning och kortslutning.

För att undvika problem med fuktintrång vid installation på gatan används en speciell förseglad låda. Det är vanligtvis tillverkat av plast som är resistent mot UV-ljus. Det är viktigt att betraktningsfönstret är täckt med glas och inte med polymeröverlagring. I det andra fallet blir det grumligt med tiden och måste elimineras för att kunna läsas. Hål för vagnar bör också vara stängda med speciella gummiinsatser. Dimensionerna och parametrarna för lådorna för enfas- och trefaslösningar är olika.

Se till att förseglingen installerades på plats. Om det av misstag skadas eller störs, ska regulatorn omedelbart informeras. Utan att göra detta i tid kommer det vara svårt att bli av med ett litet straff.

Beräkning av total effekt och strömstyrka

Genomförandet av sådana beräkningar är användbart inte bara för korrekt val av mätare, utan också för inköp av ledningar med nödvändig tvärsnitt, vilket kommer att förhindra skador på hela systemet. För att förverkliga detta måste du göra:

Ta ett rent pappersark.
Lista på alla enheter som kommer att drivas från nätverket.
Bredvid vart och ett av dem är det nödvändigt att skriva om strömförbrukningen.
I slutet summeras värdena och summan visas.

Men det är värt att komma ihåg att inte alla kommer att arbeta samtidigt. Därför bör du göra en uppackning av vad som oftast kommer att inkluderas. Sammanfattning av konsumtionen, det kommer att vara möjligt att bestämma om det finns tillräckligt med automatisk med det rekommenderade värdet av strömmen. Om det avslöjas att detta inte är fallet, skickas en motsvarande ansökan med en begäran om att höja tröskelvärdet.

Det är uppfattningen att enheten ska köpas med max "friskhet". En del av detta råd är motiverat. Men det är värt att komma ihåg att den främsta är inte släppdatumet, men datumet för den sista kalibreringen. För dess beteckning görs motsvarande märke i passet, såväl som på tätningen.

Efter att ha läst artikeln kan du återgå till de frågor som är i början och fylla i de saknade utrymmena. Med tanke på alla tips kan du välja exakt vad passar dig personligen.

video

I den här korta videon kommer experten att dela sin åsikt om att välja räknaren:
