Hur man väljer bimetalliska värmningsradiatorer: en översikt

I de överväldigande majoriteten av fallen, när man utformar nya och moderniserade befintliga rymmeuppvärmningssystem, används inte outdated gjutjärn värmeelement, men nya i stål och aluminium. De är vackrare, starka nog och har en utmärkt värmeöverföringskoefficient. Det är dock väldigt viktigt att veta hur man väljer en bimetallisk värmningsradio för att inte bli besviken i inköpet. Anvisningarna nedan hjälper dig med detta.

Urval av värmekällor

Tekniska specifikationer

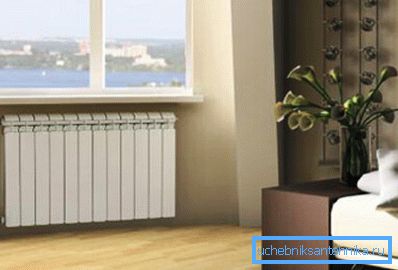

Det är ingen hemlighet att det effektivaste och billigaste sättet att värma ett rum är att installera värmeväxlare där kylvätska cirkulerar, uppvärmt av en panna cirkulerar. Med tanke på att huvudelementen i systemet är placerade direkt i rummet och som regel inte döljs av några dekorativa paneler, är valet av faktorer som bestämmer dem inte bara värmeavledning, vikt och pris utan också ett estetiskt utseende.

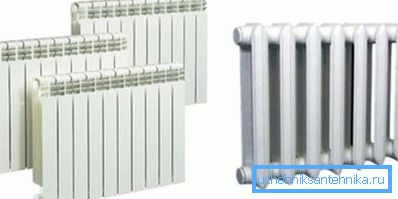

Låt oss döma mer om de parametrar som måste beaktas innan du väljer värmeväxlare - bimetall, gjutjärn, aluminium eller något annat.

Var uppmärksam! Särskild uppmärksamhet i denna artikel betalas till den nominella första typen av värmepaneler, eftersom man ser framåt att det bör noteras att de idag är den obestridda ledaren bland liknande produkter. De kombinerar harmoniskt fördelarna med stål- och aluminiumprodukter, och de flesta av deras nackdelar är frånvarande.

De främsta fördelarna med bimetallbatterier är följande:

1. Ökad styrka. All utrustning som används för att installera värmenätet måste klara det inre trycket som skapas av det cirkulerande kylmediet. På grund av sin speciella design kan aluminiummodeller med stålkärna stå emot 20 till 35 atmosfärer. Trots det faktum att det verkliga vätsketrycket i radiatorer sällan överstiger 15 atmosfärer, möjliggör höghållfastheten hos stålramen utmärkt tryckmotstånd. Och detta är mycket viktigt när man ansluter till nätverk av centraliserad uppvärmning.
2. Lång livslängd. Den ökade styrkan av stål, med beaktande av reglerna för installation och drift, bidrar till det faktum att de beskrivna radiatorerna kan variera i 20 år eller mer. Dessutom kommer endast kärnorna i kontakt med vatten, vilket är orsaken till korrosion, vilket också förlänger tiden för problemfri drift av värmepanelerna.

1. Små diameter av den inre rörledningen. Stålrör som löper inuti aluminiumvärmeväxlaren har en liten sektion. Detta gör att du kan designa och tillverka enskilda värmesystem med mindre vatten som cirkulerar genom dem, vilket i sin tur påverkar ekonomin direkt.
2. Liten tröghet. På grund av användningen av aluminiumvärmeväxlare minimeras gapet mellan kedjan och värmen till radiatorn till driftstemperaturen. Dessutom svarar sådana system mycket exakt på kommandon från termostater, vilket gör det möjligt att skapa de mest bekväma förhållandena i rummet.
3. Hög värmeöverföring. Genom att köpa bimetalliska modeller av radiatorer kan du vara säker på att nästan all värmeenergi av kylvätskan kommer att användas för att värma upp rummet. Inte en enda watt av energi är bortkastad. Batterierna ifråga är speciellt utvecklade för användning i högtrycksvärmekretsar fyllda med lågkvalitets kylvätska. De tål helt och hållet inte bara hydrauliska utan också mekaniska effekter, inklusive chock.

Det spelar ingen roll vilken indikator på surheten hos vattnet som strömmar i värmesystemet, eftersom det inte är i kontakt med aluminium. Huvuddelen är att rörledningen och kylaren ska vara helt fyllda med vatten, under inga omständigheter får luft tillåtas.

Bristen på aluminium radiatorer med stålkärnor är en hög kostnad. De är nästan kvart överlägsen dyrare än att följa dem på effektiviteten av aluminiumbatterier. Men enligt majoriteten av erfarna proffs som är involverade i installationen av klimatnät betalar denna skillnad helt under drift.

Egenskaper hos specifika modeller

Bimetalliska värmningsradiatorer, som du kan se, passar bäst för att designa ditt eget värmesystem. Nu är det lämpligt att dölja frågan om att välja en eller annan enhetsmodifikation bland modellerna som är representerade på byggmarknaden.

Utanför är det nästan omöjligt att skilja en helt aluminiumspanel från en bimetallisk panel. De skiljer sig bara i vikt: den senare är nästan dubbelt så tung.

Dessutom är själva produkterna av två typer:

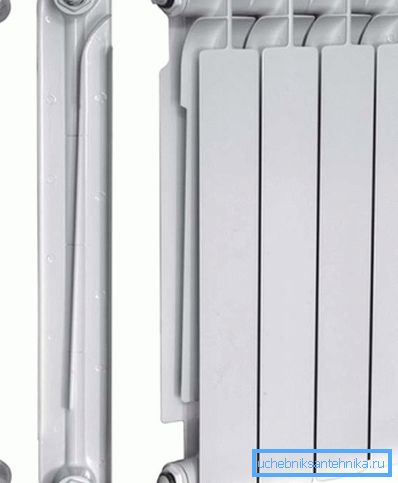

1. Batterier, där basen för aluminiumvärmeväxlaren är en stålram. I det här fallet är kylvätskans kontakt med icke-järnmetall helt utesluten vilket har en positiv effekt på utrustningens livslängd.

1. Radiatorer, vars konstruktion förstärks av användningen av stålrör. I det här fallet kommer tillverkningen fram. Ett litet skift av stålelement på grund av dåliga fixerings- och temperaturutvidgningar kan helt utesluta kylmedelsåtkomst till den nedre kollektorn, vilket kraftigt minskar panelens effektivitet.

Tips! Preference är önskvärt att ge den första modellen. Men du måste veta att deras vikt, såväl som kostnaden, är större än den andra sortens. Vid uppvärmning kan kärnan dessutom producera yttre ljud (under stålramens termiska expansion).

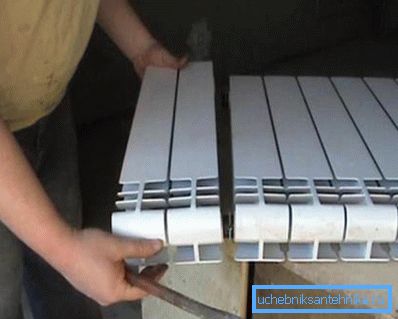

Radiatorer säljs med en uppsättning sektioner där du självständigt kan göra ett batteri med nödvändig effekt. Paket i förpackningar med 10 stycken vardera. En sektion, beroende på modell och tillverkare, är utformad för att värma cirka 2 kvadratmeter. kvadratmeter (effektberäkningsmetoden beskrivs närmare i nästa avsnitt).

Dessutom tillåter den speciella konstruktionen av aluminiumvärmeväxlaren att denna enhet organiskt kombinerar egenskaperna hos både en klassisk radiator och en konvektor som organiserar cirkulationen av luftflödet genom rummet.

För att skydda mot negativa miljöfaktorer är ytan på batterierna täckt med en speciell pulverfärgskomposition som har ökad styrka för mekanisk spänning. Tack vare honom är radiatorn lätt att rengöra från damm och tvättas med vanliga hushållsprodukter.

För att undvika läckage och nedbrytning av installerad värmeutrustning kontrolleras kvaliteten på bimetalliska värmningsradiatorer vid alla produktionsstadier: från förvärv av nödvändiga råvaror till lagring och leverans till butiker.

Strömberäkning

Innan du installerar värmesystemet och köper batterier är det nödvändigt att veta exakt hur många sektioner dessa produkter ska installeras i var och en av rummen. Denna parameter kan beräknas. För att göra detta borde du känna området för varje rum (inte hela objektet som helhet), liksom kraften i en sektion av radiatorn du köper.

Så, formeln för beräkning av:

A = S * 100 / P, var

Och - Antal sektioner i batteriet;

S är området i rummet där radiatorn kommer att monteras;

P - kraftdel av radiatorn.

montering

Innan du installerar aluminiumbatterier med en stålram, är det lämpligt att bekanta dig i förväg med de rekommendationer som anges i bifogade dokument (anvisningar). Det är önskvärt att anslutningen utförs av en erfaren specialist som har lämpliga färdigheter, bekräftas av certifikat eller certifikat.

Samma procedur för installation av radiatorer är enligt följande:

1. Innan du ansluter till värmenätet måste batterierna och rören sköljas med en rörrengörare. Det är förbjudet att använda lösningar som innehåller alkali, eftersom de kan skada produktens stålkärnor. Dessutom kan utloppsmunstyckena inte rengöras med slipmedel, annars kan det finnas läckage av kylmedel på dessa ställen.

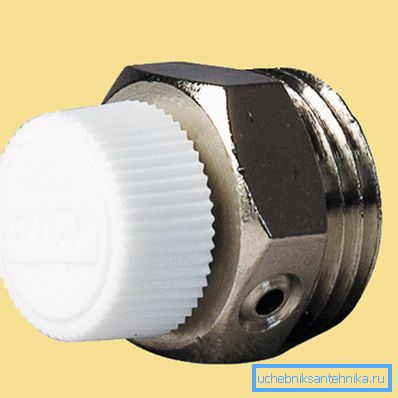

2. I en speciellt utrustad plats på radiatorn måste du installera en ventil (Mayevskys kran), som arbetar automatiskt eller avskruvas manuellt. Detta hjälper till att ta bort luftluckan som bildas när systemet är fyllt med kylvätska.

1. För att undvika förorening av batteriets inre utrymme kan spännare placeras på batteriernas inlopp för att fälla partikelformigt material.
2. Därefter läggs utrymmet för parentesen ut, vilket håller batteriet, borrar hål för klämmor eller förankringsbultar och installerar fästdon.

1. Radiatorn hängs. Det är nödvändigt att "passa" de horisontella elementen på panelen (belägen mellan de vertikala sektionerna) på de platser som särskilt är avsedda för parenteserna.

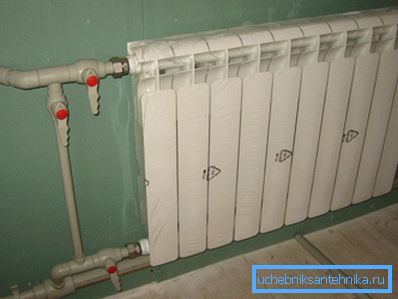

2. Därefter förenas värmepanelen med rörledningarna. Glöm inte att installera avstängningsventiler, som inte bara reglerar temperaturen i rummet utan också delvis överlappar värmesystemet när det är nödvändigt att reparera eller byta batteri.

1. Slutsteget är luftblödning med en förinstallerad ventil.

Kom ihåg att vid installationen måste man observera tillverkarens rekommenderade avstånd mellan den bimetalliska radiatorn och väggen, golvet, fönsterbrädan och andra konstruktionsdelar:

• mellan väggen och ytan på aluminiumvärmeväxlaren - inte mindre än 3 cm;
• mellan golvet och batteriets undersida - ca 10 cm;
• mellan kulan och den övre kanten av radiatorn - inte mindre än 10 cm.

Om fönstren är utrustade med breda fönsterluckor kan du ge dem speciella överflödesventilationsgaller genom vilka den uppvärmda luften kommer att stiga upp, vilket eliminerar fönsterfogning.

Tips! För en effektivare uppvärmning av rummet och den rationella distributionen av termisk energi bör inte stänga batteriet med dekorativa paneler, möbler, gardiner och så vidare.

slutsats

Aluminiumplattformar med stålramar är ett av de bästa sätten att ge värme till bostadsutrymmen. Men för deras arbete krävs installation av pannan och rören. Om det är nödvändigt, uppvärmning av ett litet hus eller andra lokaler som inte är avsedda för permanent uppehåll för personer, är det lämpligt att använda andra system. Mer information om dem finns i videon som erbjuds till dig.
