Hur man installerar värmeväxlare med egna händer: förbereda

När du utför nästa lägenhetrenovering behöver många husägare förr eller senare helt eller delvis byta upp värmesystemet, en av de viktigaste komponenterna är en vattenkylare. Den består av en uppsättning flödande vattenkanaler genom vilka det uppvärmda kylvätskan cirkulerar, vilket säkerställer värmeväxlingsprocessen mellan varmt vatten och omgivande luft.

Under drift översväms flödeskanalerna från insidan gradvis med saltavlagringar och blir igensatta med rostpartiklar, så från tid till annan kräver sådana anordningar en komplett ersättning.

Funktioner för installation och anslutning av radiatorer

För närvarande kan du hitta ett stort antal kompakta och lätta radiatorer till salu, vilket om det behövs kommer varje lägenhetägare att kunna ersätta med egna händer med hjälp av vanliga hushållsverktyg utan att tillgripa professionella rörmokare.

Som en visuell guide presenterar den här artikeln en illustrerad instruktion som kommer att beskriva processen med självutbyte av värmeväxlare i en bostadslägenhet.

Förbereda installationsplatsen

Innan du installerar radiatorer, stäng av vattentillförseln till systemet helt.

Om det finns en avstängningsventil nära varje batteri, kan detta ske direkt i lägenheten, och om det inte finns någon sådan möjlighet är det nödvändigt att stänga den gemensamma avstängningsventilen på hela stigaren, som vanligtvis ligger i källaren av en bostadsbyggnad.

1. Se till att det inte finns något tryck i systemet, det är nödvändigt att demontera gamla batterier, varefter varje inloppsrör ska förberedas för installation av stoppventiler.
2. Montera ett nytt batteri från det önskade antalet sektioner och förbereda tillfälliga stöd för det. För att veta hur man installerar radiatorer ordentligt på väggen under fönstret följer du rekommendationerna nedan.

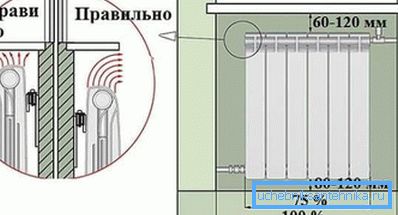

1. Mät den totala längden på subwindow nischen och dra en vertikal linje strängt längs mitten, och hitta sedan mittpunkten på radiatorens längdaxel och sätt den motsatt den drabbade linjen;
2. På nivån på väggen drar du en horisontell linje belägen på ett avstånd av 60-120 mm från botten av stolpen, vilket motsvarar batteriets övre kant.
3. Enligt de ritade linjerna, installera radiatorn på tillfälliga stöd och utföra markeringar på väggen, vilket anger platsen för montering av monteringsfästena. I det här fallet är det nödvändigt att se till att avståndet från batteriet till golvet är minst 85-120 mm och avståndet till väggen är ca 35-50 mm.

Tips! När den gemensamma avstängningsventilen är avstängd, finns en tillräcklig mängd värmeöverföring kvar på de övre våningarna i det fyllda värmesystemet, så innan du demonterar det gamla batteriet måste du förbereda lämpliga tomma behållare för att samla upp dräneringsvattnet.

Välj typ av anslutning till systemet

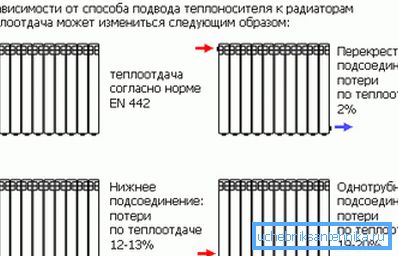

I moderna bostadsvärmesystem används flera typer av vattenbatterianslutningar, vilka var och en används beroende på de specifika förhållandena.

För att varje husägare ska få en uppfattning om hur man installerar radiatorer korrekt i hans lägenhet, kommer de tre mest använda anslutningsalternativen att listas nedan.

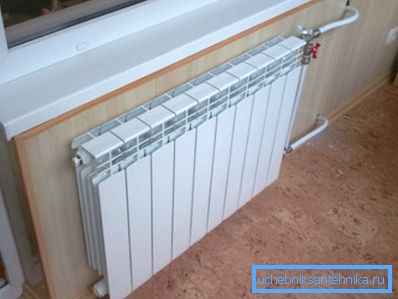

1. Envägs lateral anslutning ger bästa värmeöverföringen, men är endast lämplig för enkla radiatorer, bestående av högst 12 separata sektioner. I detta fall är kylvätsketillförseln ansluten till övre inloppet och uttaget till det nedre uttaget på ena sidan av batteriet.

1. Diagonal eller cross-anslutningsmetod låter dig konsekvent ansluta i en rad flera radiatorer för uppvärmning av ett stort rum. I det här fallet introduceras hett vatten genom det övre munstycket på ena sidan och utmatningen genom det nedre munstycket på baksidan av batteriet.

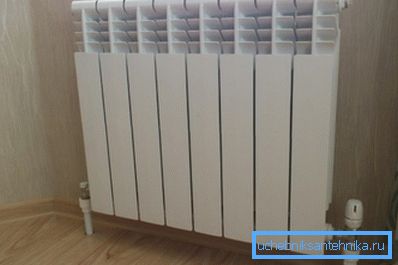

2. Nedre anslutningsmetod låter dig dölja all kommunikation under baseboard eller underjordiskt utrymme, men värmeavgivningen av radiatorn minskar märkbart. I det här systemet går det uppvärmda vattnet i det nedre munstycket å ena sidan och kommer ut från det nedre munstycket på den andra sidan av batteriet.

Tips! Det rekommenderas att installera en mekanisk termostat med en temperaturregulator vid inloppet på varje batteri. Vid första anblicken kan priset på den här enheten verka högt, men användningen möjliggör en mer rationell värmeanvändning och därigenom minskar de genomsnittliga årliga värmekostnaderna.

Montering och installation av radiatorer

I många hårdvaruaffärer kan du köpa ett helt batteri av en vald typ och storlek, som redan är monterad från det önskade antalet sektioner och är helt klar för installation. Innan du själv installerar en värmeelement och kopplar den till ett vattensystem måste den vara utrustad med en uppsättning ventiler.

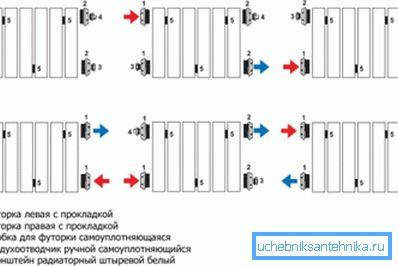

1. Beroende på det valda kopplingsschemat, vrid de två genomgående pluggarna (futorks) som används för att ansluta inlopps- och utloppsanslutningarna till de önskade radiatoröppningarna;
2. Vik in den tredje genom pluggen (futorku) i vilken det övre kylvätskan ligger längs det övre kylvätsket, där du måste installera en Mayevsky-ventil som är nödvändig för att släppa upp den ackumulerade luften och linda ett blindhatt i det återstående fria hålet.

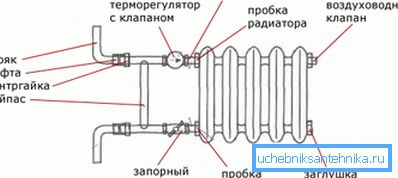

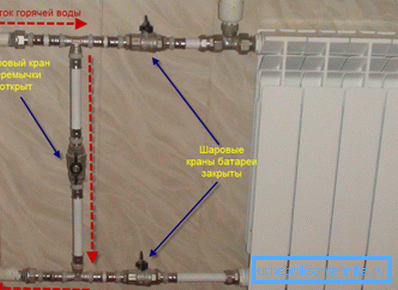

3. Montera en enda kulventil på tillufts- och returledningarna, och framför dem med två te, montera bypassen med en avstängningsventil som måste öppnas vid avstängning eller demontering av batteriet.

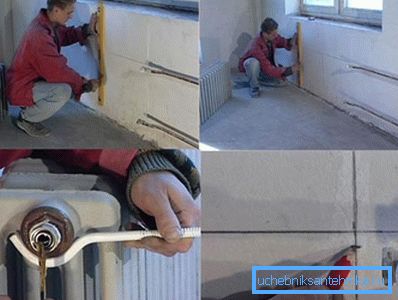

1. Montera lagerhållarna på väggen, montera en radiator på dem och fixa den med hjälp av den vanliga hårdvaran som levereras i satsen enligt de tidigare markerade markeringarna.

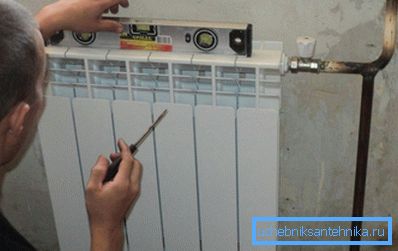

2. När man monterar fästen på nivå, bör man komma ihåg att kanten på batteriet som Mayevsky luftluft är installerat måste vara något höjt;

1. Anslut inlopps- och returventilerna med en kontakt "American" med en fläns och en lockmutter till motsvarande bussning på radiatorn;
2. Se till att anslutningen är korrekt och slutligen åtdraga alla gängade anslutningar, du måste öppna inloppskranen på stigaren, såväl som kulventilerna på rörledningarna och fylla systemet med kylvätska.
3. Om det finns autonom el- eller gasuppvärmning, gör en testkörning av systemet och låt det fungera under en viss tid under maximala förhållanden, varefter det ska kontrolleras noga för eventuella läckor.

Tips! Vid montering av alla gängade anslutningar är det viktigt att installera gummi- eller silikonförslutningspackningar som ingår i standardinstallationssatsen för anslutning av vattenstrålar som kan köpas hos någon maskinvaruhandel.

slutsats

Byte av batterier i lägenheter av höghus byggs bäst på våren och sommaren efter slutet av värmesäsongen. Eftersom det inte finns något tryck på hett vatten i värmesystemet är risken för brännskador helt eliminerad och sannolikheten för översvämning av hans och angränsande lägenhet med vatten minskar.

Om du granskar noggrant den bifogade videon i den här artikeln kan du få en visuell guide för installation och anslutning av hushållsvattenbehållare.
