Hur man installerar pumpen i tvångsuppvärmningssystemet

16-04-2018
Uppvärmning

I det tvångsuppvärmda systemet tillåter pumpen kylmediet att cirkulera genom rörledningar och leverera det med minimal förlust till den mest extrema radiatorn. Detta gör att du kan minska rördiametrarna och dölja dem i en vägg eller golv för att därigenom förblåsa inredningen. Vår uppgift idag är att berätta var och hur man installerar cirkulationspumpen korrekt så att det jämnt fördelar kylmediet genom systemet.

Installation av pumpen i värmesystemet med ventiler

Tvingad cirkulation

I motsats till det naturliga, där kylvätskan rör sig på grund av fysiska skäl - är het vätska ersatt av kallt, i det här fallet beror allt på rörelsens rörelse.

Tips: Om du slår på pumpen, förblir det mesta av kretskölden och luftproppar inte detekterade, det är ingen mening att öka sin kapacitet. Den bästa lösningen är att ersätta den, eftersom enheten inte längre kan skapa det nödvändiga vätsketrycket.

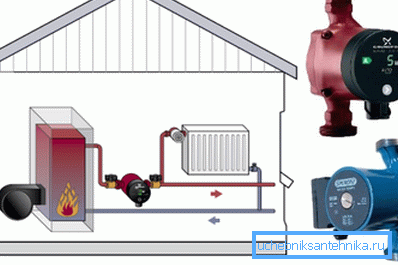

Hur man installerar en pump i ett tvångsuppvärmningssystem

fördel:

  • i systemet är inriktad temperatur;
  • Utseendet av luftfällor som förhindrar kylningens fria rörelse elimineras.
  • ökar värmekretsens längd avsevärt.

Hur man väljer en cirkulationspump

För en vanlig lägenhet är det ingen mening att förvärva en kraftfull enhet, eftersom rörledningen längs sällan överstiger 25m. Priset beror dock på tillverkaren och materialet från vilken det gjordes.

När du väljer en cirkulationsenhet behöver du bara veta några parametrar, bland annat kylvätskans hastighet är inte det viktigaste. Tvärtom borde det gå i en jämn, relativt långsam takt. Dessutom, ju större enheten är desto mer buller kommer det att göra, vilket inte är mycket trevligt.

Hur man installerar en pump för uppvärmning med bypass

Tips: För ett stort och komplext hem skulle den bästa lösningen vara att söka hjälp av proffs som gör alla beräkningar på kort tid.

För ett vanligt lanthus kan du använda följande tabell:

Kylvätskeflödeshastighet (l) Rörledningens diameter ()
5,7 ?
15 ?
30 1
53 1?
83 1?
170 2

Enligt tabellen är det direkt beroende av fördelningen av kylvätskan i rörledningen från dess diameter. Det bör också noteras att vätskans standardhastighet i värmesystemet är 1,5 m / s.

Hur man installerar pumpen i värmesystemet och fel

Du bör också överväga att köldmediet i en minut är lika med kraften i pannan. Till exempel, om det är 25 kW vid uppvärmningsenheten, betyder det att 25 liter ska passera genom vätskan på en minut.

Vid val av pump ska man inte glömma att dess kraft är proportionell mot rörledningens längd. Till exempel, för en kontur på 100 m, behövs ett tryck på 6 m.

Pumpens enhet för uppvärmning av

Typer av enheter

För närvarande används 2 typer av pumpar för cirkulerande kylvätska:

  • "Våt" - arbetsdelen är i kontakt med kylvätskan, därför används de i bostadshus, eftersom det är nästan tyst;
  • "Torr" - rotorn har ingen kontakt med kylvätskan, enheter används vanligtvis i lokaler, eftersom de har ökat ljud i arbetet.

Gör båda versionerna av enheten från material som inte är korrosionshämmande:

  • kropp - mässing eller brons;
  • Andra delar är plast, keramik eller rostfritt stål.

I "våta" enheter är det praktiskt taget ingen störning av anordningen, eftersom kylmedlet smörjer sina delar under sin rörelse.

På bildens installationsschema för pumpen i systemet

Förberedelse för installation

Nedan följer en kort guide med rekommendationer:

  1. Vi rekommenderar att du köper en produkt med avtagbara trådar, så att du kan göra ditt arbete så enkelt som möjligt. Annars måste du själv hämta adaptrar.
  2. Köp omedelbart ett filter för grovt rör, backventil, vilket gör att pumpen arbetar under tryck fullt.
  3. Du behöver ytterligare bypass och ventiler med önskad diameter.
  4. Glöm inte nycklarna för muttrarna.

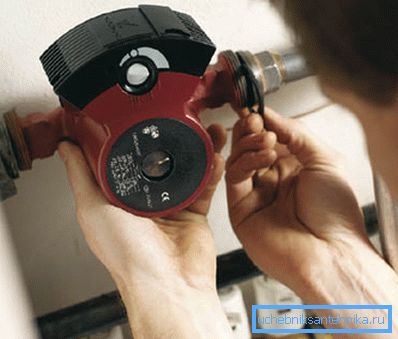

Installera en pump för uppvärmning kräver packningar mellan parningspartier.

Välj en plats att binda in

  1. Det är önskvärt att det finns fri tillgång till enheten för det periodiska underhållet.
  2. Det bör finnas tillgång till el i närheten. I annat fall måste du dra strömkabeln till installationspunkten på enheten.
  3. Tidigare rekommenderas att installera en pump på returlinjen, idag möjliggör deras design att du gör det överallt.
  4. För att öka trycket vid sugpunkten är det bättre att installera enheten i tilluftsröret. Särskilt bra, om det ligger nära platsen för expansionstankens uppvärmningssystem. I detta fall garanteras en hög temperatur.
Innan du installerar pumpen för uppvärmning, välj plats för bindning

Om enheten är installerad i ett värmesystem med en membrantank, är det bättre att omgå den med tanken. Vi rekommenderar också att den ligger så nära som möjligt till expansionstankens installationsplats.

Tips: Om man installerar en bypass med en pump på returledningen gör det svårare att få åtkomst till pumpen, är det möjligt att fixera tillförseln, men en vertikal backventil måste sättas in vertikalt.

Installationsregler:

  1. Säkra kulventilerna på sidorna på enheten. På så sätt kan du snabbt demontera det utan att tömma kylvätskan från systemet.
  2. Direkt framför pumpen ska skäras i filtret, vilket skyddar utrustningen mot smuts och partiklar som kan vara i kylvätskan
  3. På toppen av bypassen är det nödvändigt att installera en automatisk eller manuellt ventilationsventil. Så du kan snabbt bli av med luften i systemet, ackumulerade där av olika skäl.
  4. Montering av pumpen ska utföras i kylmediets riktning, på enheten finns en motsvarande pil.
  5. Gängade förbindningar ska beläggas med tätningsmedel, inslagna med fumband och även monterade packningar mellan parningsledningar så att det inte finns några läckor i systemet.

Tips: Pocket för pumpen måste jordas för att säkerställa säkerheten vid användningen.

Installationsprocessen

  1. Töm kylvätskan från systemet, om installationen kommer att göras till det befintliga nätverket. För en ny pump är det bättre att använda ett nytt kylmedel, samtidigt som du kan spola rörledningar och radiatorer från eventuell förorening.
  2. Installera ventiler och pumpar enligt vad som anges i föregående regler..
  3. Vid slutet av installationscykeln fyller du systemet med nytt kylmedel..
Montering av en pump för uppvärmning på returledning och luftventilskruv
  1. Innan du börjar pumpen skruvar du centralskruven på höljet med en skruvmejsel och tömmer överskottsluften från enheten, efter att vattnet har visat sig, dra åt det tätt.

slutsats

Genom att installera en cirkulationspump i värmesystemet kan du spara bränsle för att producera kylvätskan snabbt, vilket gör rumstemperaturen bekväm under en kort period.

Arbetet är enkelt, enkelt att göra för hand, men kräver att vissa regler följs. Du måste bara välja rätt enhet för att ge huset värme. Videon i artikeln hjälper dig att hitta ytterligare information om detta ämne.
