Hur man installerar ett två-rörs värmesystem

Det vanligaste värmesystemet är vatten. Med hjälp av detta uppvärms mer än 67% av alla lokaler i vårt land. Hon har flera sorter, bland vilka den mest populära är två-röret. Idag ställer vi oss uppgiften att berätta om vad som utgör ett två-rörsuppvärmningssystem med naturlig cirkulation och mekanisk i detalj, så att du får så mycket kunskap om det som möjligt.

Vilken är verksamhetsprincipen?

I detta fall kommer det inga överraskningar, systemet är en sluten krets genom vilken det uppvärmda kylvätskan cirkulerar från värmaren till radiatorerna. Samma princip observeras i alla andra strukturer där vatten används för uppvärmning.

Den enda skillnaden är användningen av två rörledningsgrenar samtidigt:

• Den första transporterar och distribuerar hett kylvätska;
• den andra avlägsnar den kylda vätskan från radiatorerna och returnerar den till pannan.

nytta

Ett alternativ är en billigare och enkel en-rörskonstruktion, men på grund av de uppenbara fördelarna med två-röret förlorar den popularitet. Tänk på dem mer i detalj:

Av bristerna är pipelängdans dubbla längd vanligen noterad, vilket ökar de finansiella utgifterna jämfört med en-rörvarianten. Även om det i det här fallet inte kan betraktas som en negativ egenskap, eftersom rören är av liten diameter är dimensionerna för fästanordningar, ventiler, anslutningar och fittings också små.

Faktum är att de totala kostnaderna bara överstiger utgifterna för ett rörsystem. Samtidigt får du mycket fler fördelar.

typer

Värmesystem är allmänt uppdelade i öppna och stängda.

Huvudkriteriet för denna separation är den typ av expansionstank som används i konstruktionen.

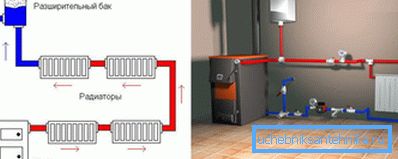

1. I den öppna versionen placeras den på översta delen av kretsen, varifrån kylmediet kan avdunsta fritt. I detta fall kommer systemets interna tryck att vara relativt lågt.

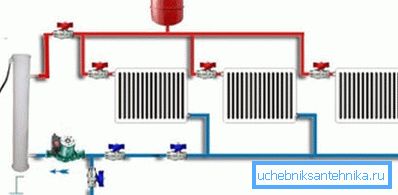

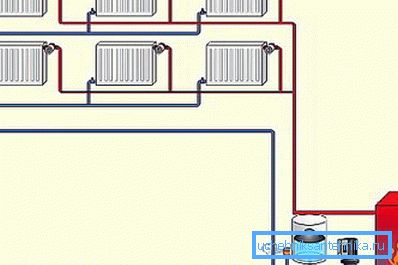

1. Den slutna standardrörsversionen är utrustad med en expansionstank av membrantyp, så att vätskan cirkulerar runt kretsen under tvångstryck. Eftersom dess avdunstning saknas tillåter den att använda mer praktiska lösningar, som är baserade på glykoler, som värmebärare förutom vatten. Stängda system anses vara den säkraste och miljövänliga.

Beroende på placeringen av rörledningarna som förbinder alla element i strukturen kan vi skilja:

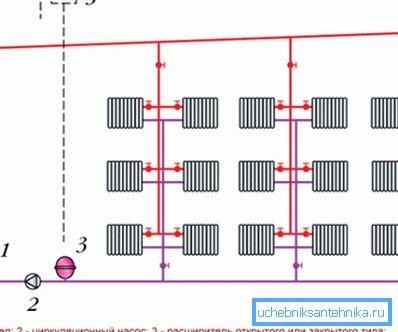

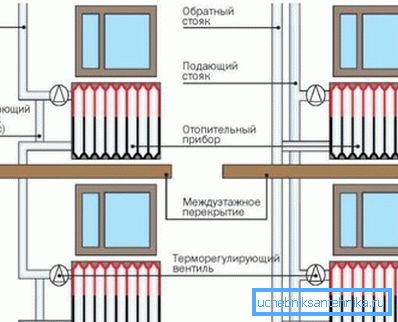

1. Vertikalt tvårörsuppvärmningssystem när batterierna är anslutna till en vertikal stigare. Applicera det i flera våningar byggnader, vilket ger möjlighet att fästa det på varje våning separat. Den främsta fördelen med konstruktionen är avsaknaden av luftpluggar när den används. Priset för arrangemanget blir högre än andra alternativ.

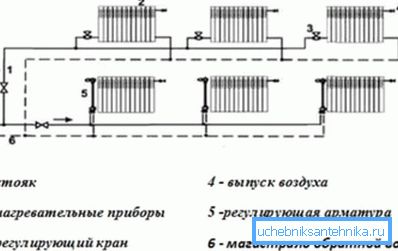

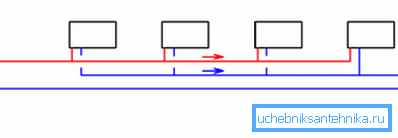

1. Horisontellt 2-rörsuppvärmningssystem används vanligtvis i enhusbyggnader med ett stort område. Anslutning av värmare utförs till en horisontell rörledning. Den ackumulerade luften släpps ut med hjälp av Mayevsky-kranen.

Tips: i så fall lägger du stigarna bättre på landningen eller i korridoren.

arrangemang

Applicera två huvuddesigner:

1. Nedre, när rörledningen som kommer från pannan ligger i botten av byggnaden, till exempel i ett underjordiskt utrymme, golv eller källare. Omvänd position är ännu lägre, och för att få en normal cirkulation av kylvätskan placeras pannan lägre, så att alla radiatorer placeras ovanför den.

Tips: Var noga med att slå på luftledningen i kretsen, sätt den på toppen. Med hjälp kommer överflödigt luft att tas bort från nätverket.

1. Den övre, när fördelarlinjen passerar genom toppen av strukturen, och expansionstanken är monterad vid kretsens högsta punkt. Vanligtvis passera rörledningen genom den isolerade vinden, vilket är oacceptabelt för byggnader med ett platt tak.

Tips: Två ledningsalternativ kan användas för både horisontella och vertikala värmesystem.

Hydraulisk beräkning

Det måste ske innan arbetet påbörjas vid installation av värmekonstruktioner, eftersom det kommer att vara individuellt för varje struktur. Den hydrauliska beräkningen av ett horisontellt tvårörsuppvärmningssystem, såväl som en vertikal, utförs vanligen enligt ett preliminärt "utkast" -schema, vilket inkluderar alla element.

Under beräkningarna är den mest laddade ringen av rörledningen utmärkt, vilken bör tas som det beräknade objektet och uppdelas i villkorliga sektioner.

Som ett resultat kommer husägaren att få:

• värdet av den möjliga tryckförlusten i kretsen;
• den mest optimala diametern av rörledningar;
• området för radiatorer som är nödvändiga för uppvärmning, varifrån det är möjligt att erhålla ett antal uppvärmningsanordningar.

Hydraulisk beräkning av ett tvårörs horisontellt värmesystem utförs med hjälp av flera tekniker.

Nedan berättar vi om de vanligaste:

1. Beräkningar utförs med hänsyn till egenskaperna hos resistans och konduktivitetsvärden. Tack vare detta är det möjligt att få verkliga data om temperaturen på varje element i värmekretsen och det exakta flödet av vatten.

1. Beräkningar utförs på den specifika tryckförlusten. Resultatet är en tydlig fysisk bild av processen, vilket visar den faktiska fördelningen av resistans i rörledningen.

Hydraulisk beräkning av tvårörs värmesystem gör det möjligt att känna till de exakta parametrarna för temperatur samt flödet av kylvätska i någon del av kretsen. Detta kommer att ligga till grund för att organisera en uppvärmningsplan för byggnaden.

montering

Installation av ett 2-rörsuppvärmningssystem börjar efter beräkningarna, upprättande av ett exakt kretsschema och förvärv av nödvändig utrustning.

Nedan kommer att få veta om ordern för genomförandet:

1. Montera värmepannan. Det bästa alternativet betraktas som ett litet separat rum, där ventilation är ordentligt utrustad, vilket kommer att avlägsna förbränningsprodukterna. Vi rekommenderar att golvet och väggarna skärs med specialdesignade eldfasta material. Placera pannan bort från väggarna, med ett praktiskt tillvägagångssätt för underhåll.

1. Säkra cirkulationspumpen till rörledningen och fördelningsgrenröret, om det föreskrivs av planen.

1. Kör rörledningen från pannan till radiatorerna. Gör små hål i väggarna, vilka sedan förseglas med cementmortel. Anslutningarna beror på rörmaterialets sammansättning.

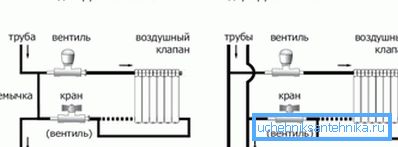

1. Anslut radiatorerna. Värmekretsen på varje batteri ska bestå av två rör - den övre med den heta, den undre delen med det kylda kylmediet. Montera radiatorerna med egna händer under fönstren med hjälp av speciella fästen.

Det optimala avståndet från:

• radiatorer - 100 mm;
• golv - ca 120 mm;
• väggar - 20-50 mm.

Montera styr- och grindbeslag vid inlopp och utlopp. Värmesensorer hjälper dig enkelt att ställa in en bekväm temperatur i rummet.

1. Utför en systemkontroll efter att allt arbete har slutförts.

slutsats

Från den här artikeln lärde du dig hur ett horisontellt tvårörsuppvärmningssystem, såväl som vertikalt, används i stor utsträckning idag för att skapa en bekväm temperatur i bostäder och industribyggnader. Tack vare sina obestridliga fördelar har det blivit mycket attraktivt för konsumenterna.

Mer än 2/3 av hushållen och företagen har valt det för att anordna uppvärmning. När du planerar det är det nödvändigt att utföra en kompetent hydraulisk beräkning.

Videon i artikeln hjälper dig att hitta ytterligare information om detta ämne.
