Hur man installerar ett termiska relä för uppvärmning med

Denna artikel handlar om metoder för automatisk justering av elvärme. Vi måste lära känna de typer av termostater som erbjuds av den moderna marknaden och lära sig att ansluta dem korrekt till lasten och var de ska placera temperatursensorn. Så låt oss börja.

Varför behöver du det

Huvudmotivet är ganska förståeligt: ​​spara el. Det är den dyraste källan till värmeenergi; elvärmare används endast där det inte går att använda huvudgas, pellets, kol eller ved.

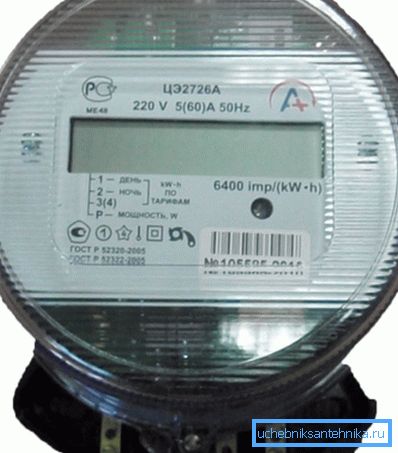

Förresten: användningen av natttariffer kan minska kostnaden för uppvärmning med el med 20-30%.

Förutom besparingar, glöm inte om bekvämligheten med elvärme. När man arbetar med en konstant kraft på varma dagar, kommer invånarna i ett hus eller lägenhet att drabbas av värmen eller (med windows öppna) utkast. Manuell justering av uppenbara skäl kommer att ha en betydande tröghet: incitamentet att minska graden av uppvärmning sker endast efter att temperaturen avviker från komforten med 4-5 grader.

Med termostatrelä kan du behålla den optimala temperaturen i rummet med en noggrannhet på 1-2 grader.

Val av termostat

Alla termostater för uppvärmning kan delas in i tre huvudkategorier.

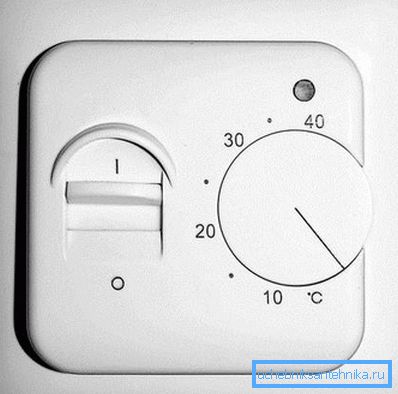

elektro~~POS=TRUNC

Strängt taget kan endast denna typ av regulator kallas ett relä: en elektromekanisk enhet som fysiskt öppnar kontakterna används faktiskt för strömhantering. Funktionslistan för elektromekaniska termiska omkopplare är minimal.

De kan:

1. Slå på och av. För detta ändamål används vanligen en separat mekanisk växelströmbrytare.
2. Ställ in temperaturen med hjälp av ett hjul med värden som skrivs ut på det eller ett fodral.. Det typiska temperaturintervallet är från +5 till +40. Det är uppenbart att ju högre temperaturen desto större är förbrukningen av värme.

För att klargöra: energiförbrukningen för att behålla temperaturen bestäms givetvis inte av dess absoluta värde, utan av temperaturen delta med gatan. Kostnaden för att bibehålla + 30C i ett hus med +15 på gatan och +5 för gata -10 kommer att vara densamma.

1. Håll automatiskt önskad temperatur, med fokus på indikationerna på ett externt termoelement.

digital

Funktionen hos digitala termostater är identisk med den tidigare typen.

Endast tre skillnader:

1. I stället för siffrorna som skrivs ut på manuell regulator används en LCD-skärm med flytande kristaller.
2. Att stänga av värmen är inte anfört till ett ständigt klickrelä, utan till en ljudfri transistorenhet.
3. Använd sifferknapparna för att ställa in driftstemperaturen.

Det är uppfattningen att digitala termostater är mer exakta än mekaniska. Detta är bara delvis sant: Tack vare den digitala displayen på dem är det lättare att ställa in önskad temperatur. Hur exakt det underhålls beror emellertid på kalibreringen av enheten för en viss värmekänslig sensor och är inte relaterad till typen av regulator.

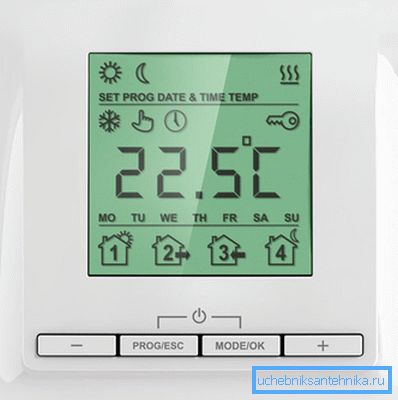

programmerbar

En ytterligare funktion läggs till i den digitala justeringen: möjligheten att ställa in det dagliga och veckovisa arbetsschemat. Till exempel, på helger kan ditt hem bibehållas vid + 20 C under dagen och +16 på natten; Under samma arbetstid kommer en tom lägenhet endast att värma upp till + 8C.

Det verkar som att valet är uppenbart: en programmerbar styrenhet är klart mer fördelaktig än andra termiska omkopplare. Det är dock värt att överväga kostnaden för enheterna själva:

Om det i ett hårt klimat lönar sig med en ekonomisk enhet, är det med en månadsvärmeförbrukning av elvärme på några hundra kilowattimmar, att återbetalningsperioden ökar till ett dussin eller två år.

Kompatibla enheter

Vilka värmekällor kan du ansluta till termostaten? I allmänhet till alla enheter med direkt uppvärmning utan egna digitala styrenheter. Inte alla elektroniska styrkretsar svarar korrekt på permanenta strömavbrott med en extern termostat.

I listan:

• Kabel och film golvvärme. Detta är den mest ekonomiska typen av elektrisk uppvärmning: På grund av optimal temperaturfördelning i volymen av ett uppvärmt rum kan det minska kostnaderna jämfört med konvektiv uppvärmning med 30-50 procent.
• Värmare.
• Olje radiatorer.

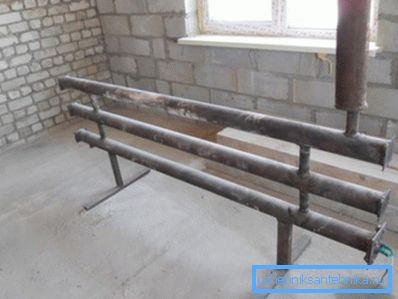

• Register med inbyggda värmare.

Endast en begränsningsfaktor är den ström som förbrukas av enheten. Ett typiskt termiskt relä har en begränsning på 3.600 watt, vilket motsvarar området för ett litet rum. Med större förbrukning används flera oberoende värmeanordningar, som var och en förses med egen termostat.

montering

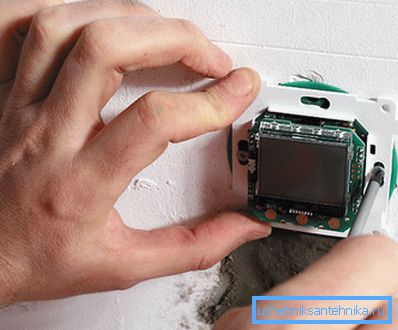

Alla sålda termostater innebär dold installation i kryssrutan. I en betong eller tegelvägg väljs hålet för det med en krona på 65 mm; lådan är förseglad med cement eller gips. Med gipsskivor användes speciella lådor, som klämmer arket på båda sidor.

Är det möjligt att montera termostaten öppet?

Ja, men med ett par reservationer.

1. Du behöver en speciell adapterlåda som är skruvad på väggen med en vanlig skruvskruv.
2. Det är bättre att ta bort ledningarna för effekt- och temperatursensorn i kabelkanalen.

En viktig punkt: I byggnader av brännbart material föreskrivs brandskyddsåtgärder att montera högspänningsledningar i stålrör.

Standardinstallationshöjden på termostaten är densamma som för växlarna, 90 cm från golvnivån.

förbindelse

Det är lätt att ansluta en regulator med egna händer - det räcker bara för noga att noggrant studera undersökningsens märkning.

Vid behov kan två värmeelement kopplas parallellt med ett par plintar - om bara deras totala effekt inte överstiger värmevärdet.

Termisk sensor

Var är temperatursensorn monterad?

Det beror främst på typen av värmeelement.

1. Vid ett uppvärmt golv läggs det i ett skikt i PVC-röret, vilket gör att sensorn kan bytas ut när den misslyckas.
2. Med en filmvärme golvvärmesensor passar in i underlaget under filmen. Eftersom både själva sensorn och kabeln för att ansluta den vanligtvis har en ganska imponerande tvärsnitt, måste de välja ett spår för dem.
3. Med olika värmeelement för hög temperatur - konvektorer registreras med värme etc. - Sensorn är monterad på väggen och maskerad av gjutning, hylla eller på annat sätt.

Naturligtvis, när du väljer en plats för ett termoelement, bör du inte glömma sunt förnuft.

• Dekorativ trim ska inte störa luftens fria rörlighet nära temperatursensorn.
• Den ligger utanför direkt solljus och utkast.
• Du bör inte installera sensorn i det uppåtgående flödet av varm luft från värmeanordningen. I det här fallet kommer hans vittnesbörd att vara långt ifrån medeltemperaturen i rummet.
• Det är bättre att placera sensorns höjd från golvet i intervallet 90-120 cm. Därefter motsvarar dess avläsning din subjektiva uppfattning: +20 på golvnivå kan resultera i +28 vid höjden av mänsklig tillväxt.

Förresten: många programmerbara termiska omkopplare levereras med egna temperatursensorer.

slutsats

Vi hoppas att de rekommendationer som presenteras för läsaren kommer att vara till nytta för honom när han installerar sin egen elvärme. Som vanligt innehåller den bifogade videon ytterligare tematiska material. Lycka till!
