Hur man installerar en cirkulationspump i systemet

Ägare av privata hus har ibland problem med uppvärmning. Faktum är att det för närvarande finns två principer för sin installation: självflöde och tvång. Den första fungerar på grund av den naturliga temperaturskillnaden mellan flöde och retur. Varmt vatten tenderar att skjuta ut förkylningen, så det rör sig i en viss riktning utan ytterligare ansträngning. Den andra principen är baserad på den tvungna accelerationen av kylmedelsrörelsen med hjälp av en pump.

När problem uppstår med ett gravitationssystem börjar människor undra hur dessa problem kan åtgärdas. Varför pratar vi om ett gravitationssystem? Ja, eftersom pumpen redan ingår i tvångsuppvärmningssystemet. Och om radiatorerna började värma dåligt, bör den gamla pumpen bara bytas till en ny. Vi kommer att förstå hur man installerar en cirkulationspump i värmesystemet.

Varför är det nödvändigt att installera

Ett av huvudproblemen i det självflödande uppvärmningssystemet är svag uppvärmning av den senare på en gren av radiatorer eller dålig cirkulation av kylmedel genom den, och som ett resultat av dålig uppvärmning av alla radiatorer som ingår i systemet. För att fixa situationen kan installeras i cirkulationspumpens värmesystem. Hastigheten på vattenrörelsen ökar, cirkulationen förbättras och det är bättre att värma inte bara långväga batterier.

Pumpval

Eftersom cirkulationspumpen effektivt måste trycka vattenkylan genom systemet, bör dess effekt inte underskattas eller överskattas. Det borde vara optimalt. Det finns mycket specifika kriterier för beräkningen. Det beror på värmarens prestanda, värmeanordningens volym och längd, kylvätskans flödeshastighet. Alla nödvändiga beräknade data kan erhållas från dokumentationen för instrument och radiatorer, och vattenvolymen i rören beräknas med hjälp av matematiska formler (cylindervolym). Kylvätskeflödet är lika med kraften i pannan. Till exempel är kraften i värmesystemets utrustning 30 kW, vilket betyder att flödeshastigheten är densamma, endast i l / minut. För att trycka kylvätskan genom en tio meter pipeline krävs ett pumphuvud på 0,5 atm.

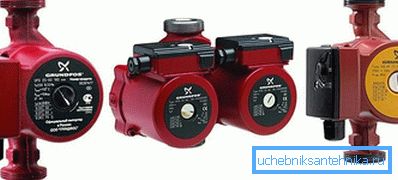

När pumpkapaciteten bestäms är det nödvändigt att välja tillverkaren. På den nuvarande marknaden är de största tillverkarna Kina, Tyskland, Polen. De skiljer sig åt i deras kvalitet. Den mest tillförlitliga och hållbara - tyska, och Kina och Polen kommer från en till tre år. Men priserna skiljer sig väsentligt: ​​en tysk pump kostar mycket mer.

installation

Det är självklart viktigt att installera en cirkulationspump i systemet på ett sådant sätt att arbetet ger maximal nytta. Med tillräcklig erfarenhet av att äga verktyg och en uppfattning om arbetet som görs kan du själv göra det. Till att börja med bestämmer vi installationsplatsen. Här har varje specialist sin egen klara position.

Vissa tror att pumpen ska stå efter pannan på flödet, andra - det före pannan på returlinjen. Det här är bara en del av sanningen. Med utgångspunkt från processens fysik kan man installera pumpen både vid inlopp och retur - utan skillnad, men endast vid tvångsuppvärmning. Om ägarna vill försäkra sig och lämna gravitationsvärmesystemet som ett alternativ till den tvingade en för den tid då lamporna slås av, är cirkulationspumpen placerad endast i matningen.

Vid installationen bör pumpen veta hur man ansluter den korrekt. För att göra detta måste du följa vissa regler:

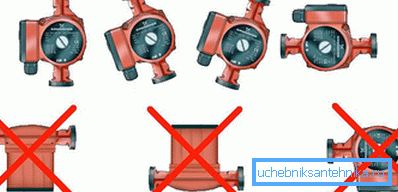

1. Eftersom de flesta hushålls cirkulationspumpar bara arbetar med ett värmesystem fyllt med vatten (de brinner helt enkelt utan vatten), de måste installeras horisontellt eller vertikalt och observera riktningen för vattenrörelsen (anges med pilen på kroppen), rotorn måste placeras horisontellt. Om pumpen befinner sig i ett annat läge när vattnet läcker, kan den elektriska delen vara översvämd, eller det finns en otillräcklig vattennivå inuti och enheten brinner.

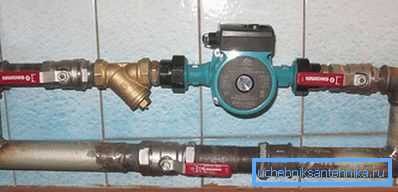

2. För att underlätta service av enheten installeras ventiler framför den och bakom den, och själva pumpen är monterad på hopfällbara anslutningar. Vid behov kan den avlägsnas utan att tappa vatten från värmesystemet. Innan pumpen efter ventilen installeras ett grovfilter för att fördröja skalan, sand och annan olöslig skräp (speciellt viktigt om radiatorerna är gamla och rören är metall). Det är också nödvändigt att ta med el till pumpens installationsplats.
3. Om cirkulationspumpen är installerad medan tyngdpunktsuppvärmningen upprätthålls måste den installeras på förbikopplingslinjen. Systemet är följande: bypass-rör en diameter mindre än huvudröret är svetsat till den direkta tillförselrörledningen. Mellan inloppspunkterna installerar man antingen en ventil eller en ventil för kraftvarmuppvärmning (bypass). Om det finns el stänger ventilen på huvudledningen till ventilen, och pumpen öppnas, pumpen är påslagen och systemet tvingas fungera. När strömmen är avstängd, stängs ventilerna på pumpen och på den direkta rörledningen öppnas, och systemet arbetar med gravitation. Om en ventil är installerad, sker övergången till gravitationssystemet automatiskt.
4. Innan du installerar pumpen är det nödvändigt att kyla och tömma kylvätskan. Nivån av urladdning beror på pumpens installationsplats.
5. Första start: Fyll systemet med vatten, skruva loss den yttre muttern på rotorn och använd en skruvmejsel för att rotera axeln flera gånger för att förhindra att den klibbar, dra åt muttern och sätt på pumpen i nätverket.

Som du kan se är installationen av cirkulationspumpen i värmesystemet inte så svårt (vid första anblicken), men en oerfaren person, även med detaljerade installationsanvisningar, kan göra betydande misstag. Det är bättre att överlämna dessa arbeten till en specialist, särskilt eftersom kostnaden för en sådan förbättring av kvaliteten på ditt uppvärmningssystem är mycket billigare än att man helt och hållet arbetar med byte av rör och radiatorer, även om du inte bara betalar för material och utrustning utan också för arbetet.
