Hur man gör uppvärmning: 4 stadier av självdesign

Ett av de svåraste tekniska näten i ett bostadshus och en stadslägenhet är värmesystemet. Den utrustning och tjänster som behövs för installationen är väldigt dyra. Men om du vet hur man gör uppvärmning med egna händer, kan du spara mycket genom att göra det mesta av arbetet själv.

Anvisningarna nedan ger dig ovärderligt stöd.

Steg 1. Urval av komponenter

Hur man gör uppvärmning? Det enklaste sättet är att använda tjänster av specialkonstruktionsteam som har både stor erfarenhet, specialutrustning och färdigheter att arbeta med. Men den här metoden har en stor nackdel - priset. Tjänsten hos anställda är ganska dyr och inte alla är villiga att dela med så mycket pengar.

Det andra alternativet är hemlagad uppvärmning. Trots det faktum att klimatnätsnät är en av de svåraste att designa, kan alla faser av arbetet ske själv eller med hjälp av en partner. I det här fallet betalar du inte arbetskraften hos anställda.

Tyvärr kommer det inte att vara möjligt att fullt ut utrusta uppvärmningen av bostaden, för innan du själv gör värmesystemet bör du köpa nödvändig utrustning, material och verktyg.

Tips! För att inte spendera pengar på inköp av dyra elverktyg (lödkolv, kvarn, krimpapparat osv.), Vilket du dessutom sannolikt inte behöver i framtiden, rekommenderas att hyra dem. Denna tjänst tillhandahålls i de flesta stora hårdvaruaffärer.

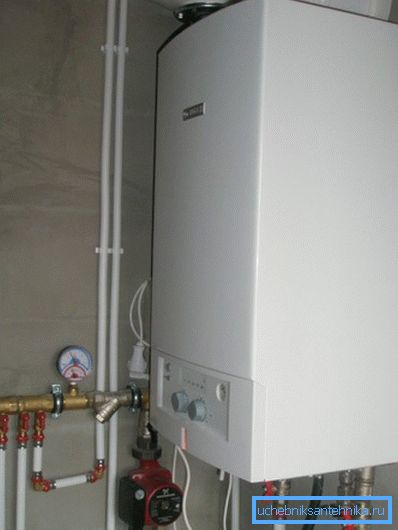

Värmepanna

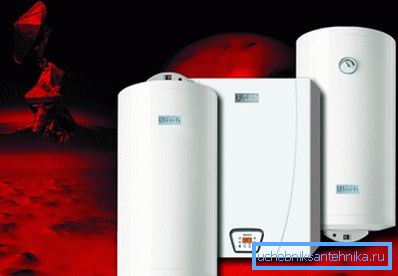

Och det hemmagjorda värmesystemet och det klimatnätverk som byggherren-rörmokaren gör kan inte utan huvudelementet - pannan värmer upp värmemediet, som sedan strömmar genom rören och radiatorer installerade i rummen.

Oavsett sorten består varje uppvärmningsenhet av två huvuddelar:

• förbränningskammaren i vilken ett visst bränsle bränns och producerar en viss mängd värmeenergi;
• värmeväxlare genom vilken kylvätska cirkulerar, mottar termisk energi genom väggarna.

Tips! Det finns en-kammare och tvåkammare pannor. Den andra, förutom att uppvärma huset, värmer vattnet, vilket sedan används för inhemska behov.

De befintliga värmare beskrivs mer i detalj i tabellen.

Tips! Även om elektriska pannor är för dyra att använda, installeras de ofta som en extra eller backup krets. Till exempel, uppvärmning av rummet under dagen med en fast bränslepanna, du kan använda el för att behålla en behaglig temperatur på natten.

När det gäller invånarna i stadslägenheterna måste de vara nöjda med uppvärmning, där kylvätskan levereras centralt. Och dess kvalitet lämnar ofta mycket att önska.

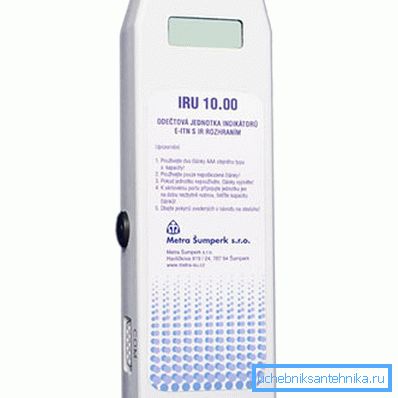

För att spara pengar och betala endast för den medföljande värmeenergin, rekommenderas att man installerar värmekostnadsfördelarna i bostaden. De kommer att säga exakt hur mycket värme du förbrukar och hur mycket pengar du behöver betala för det.

rör

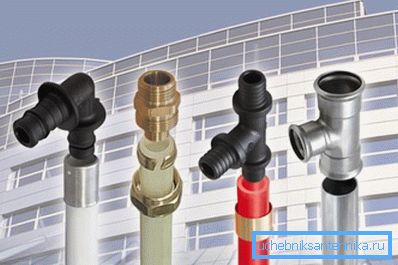

För att leverera kylvätskan till radiatorer som värmer föremål och luft i rummet behöver du rör. Det finns en stor mängd av dem.

Följande typer är vanligast:

• stål;
• koppar;
• rostfritt stål;
• polypropen;
• från den syiga polyetenen;
• metallplast.

Var uppmärksam! Nästan alla hemlagade värmesystem är gjorda av plaströr. De är enklare att transportera, montera på plats och ansluta till varandra. Det är bara nödvändigt att välja rätt material baserat på klimatnätets projekt.

Vid val och köp av rör är det nödvändigt att överväga:

• kraften i den uppvärmningsutrustning som installeras i ditt hus
• Metod för att lägga huvud- och tilluftsledningarna (kan vara öppna och dolda - under golvskiktet eller i väggarna);
• Metoden att organisera kylvätskeströmmen i systemet (särskilja naturligt - under tyngdkraftsverkan och tvingas - använda cirkulerande pumpar);
• Temperaturen som kylvätskan värmer upp (de flesta polymerer tål inte mer än 95 grader Celsius, i det här fallet måste du montera stål).
• rörläggningssystem.

Den sista punkten är mycket viktig. Innan du gör uppvärmningen är det absolut nödvändigt att bestämma vilken värmeöverföringskrets som ska användas.

Det finns tre:

1. ett rör. Ett rör används. Den läggs i form av en ring över alla rum, och sedan är radiatorer anslutna till det i en serie eller parallellt. Den största fördelen med den här lösningen är kostnadseffektivitet (trots allt behövs ett minimum av delar och tillbehör).

När det gäller minuserna finns det mycket mer av dem här:

• oförmågan att noggrant justera volymen kylvätska och temperaturen i varje batteri - om du installerar en termisk ventil på munstycket, kommer det att begränsa flödet av vatten inte bara i en radiator utan i alla delar ytterligare monterad;
• ojämn värmefördelning - batterier installerade närmare värmepannan bättre än de längsta
• omöjligt att reparera - vid brott eller läckage av en av batterierna kan den inte avges från den gemensamma kretsen, bytas ut eller repareras utan att hela systemet stoppas.

Bypasser hjälper till att delvis kompensera bristerna. Dessa är sektioner av rör med mindre diameter som förbinder inlopps- och utloppsrör med radiatorer. Med hjälp av dem kan du installera en ventil vid inloppet och koppla ur batteriet från systemet. Konsumtionen av material samtidigt ökar obetydligt.

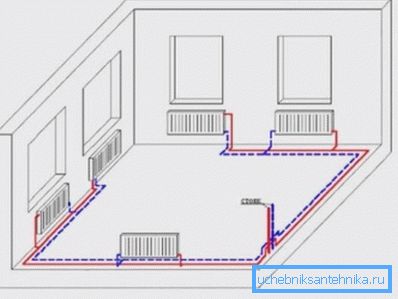

1. Tvillingrör. I det här systemet finns två rör: ett kylmedel levereras till batterierna, den andra strömmar tillbaka till pannan. Effektivare och dyrare sätt att organisera uppvärmning.

De positiva aspekterna av att använda tvårörsordningen är uppenbara:

• Med manuella eller automatiska ventiler kan du ställa in temperaturen på varje radiator och uppnå det mest bekväma mikroklimatet.
• Termisk energi som överförs av kylvätskan fördelas jämnt;
• Om batteriet läcker kan du stänga avstängningsventilen och ta bort det skadade elementet för reparation eller byte.

Med tvårörssystemet kan du ordna flera värmekretsar: För första och andra våningen, för radiatorer och golvvärme, för vardagsrum och sovrum, och så vidare. I detta fall används en hydraulisk fördelare för uppvärmning - ett rör med mindre munstycken som styr flödet av vatten.

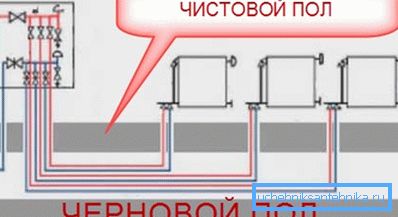

1. strålning. Det flexibla och mångsidiga systemet. I detta fall kommer kylvätskan in i förvaringsskåpets uppvärmning, där samlarna installeras. Med den senare med ett par rör (tillförsel och retur) anslut alla batterierna i huset.

Med hjälp av strålningssystemet är det möjligt att reglera mikroklimatet i huset från en punkt och på något sätt för att organisera flödet av kylvätska.

Men detta uppvärmningssystem har flera funktioner som förhindrar sin breda distribution:

• installation kräver ett stort antal rör, för att från varje radiator måste du leda ett par rör till grenröret;
• Det är bara möjligt att gömma vägarna, eftersom det inte är troligt att det blir möjligt att göra stora rörplastor estetiskt tilltalande.
• I ett strålsystem kan effektivt flöde av kylmediet organiseras endast med hjälp av pumpar.

Efter att ha behandlat packningens layout kan du fortsätta med valet av batterier.

radiatorer

Liksom vid rören skiljer sig radiatorer mellan sig, främst när det gäller tillverkningsmaterial.

Vid konstruktion använd sådana batterier:

1. Gjutjärn. Skillnad i stor vikt och hållbarhet. Nackdelarna innefattar bräcklighet och inte mycket attraktivt utseende. De kännetecknas av hög termisk tröghet, därför är de dåligt lämpade för installation av autonoma uppvärmningsnät med en cirkulationscykel med sluten kylvätska.

Å andra sidan installeras gjutjärnsbatterier ofta i lägenheter anslutna till centralvärme, där värmebärarens kvalitet (både dess fysiska och kemiska sammansättning) lämnar mycket att önska. Det är bara nödvändigt att skydda batteriet från vattenhammare genom att installera avstängningsventiler på rören.

1. stål. En av de billigaste och mest effektiva alternativen för ditt eget uppvärmningsnät. Batterier är billiga, lätta att installera och ser bra ut.

Den enda nackdelen är en stark känslighet för korrosion. Kylmediet ska inte dräneras från systemet under en längre tid (till exempel på sommaren), annars gör rost snabbt stålelementen oanvändbara.

1. aluminium. De utmärks av högsta makt på marknaden och har ett utmärkt utseende. Med tanke på den höga värmeöverföringskoefficienten kan du använda ett minimum av radiatorsektioner för att effektivt värma rummet.

Batterier av aluminium tolererar mycket dåligt effekterna av aggressiva element upplösta i vatten. Även den minsta avvikelsen i kylmedlets kemiska sammansättning kan leda till brott.

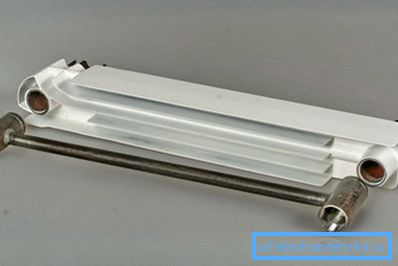

1. bimetalliska. Dessa batterier har de högsta konsumentegenskaperna, vilket återspeglas i priset. De har alla fördelar med aluminium radiatorer, men är fria från deras nackdelar.

Kylmediet i dem cirkulerar genom stålramen och kommer inte i kontakt med aluminiumvärmeväxlaren. Som ett resultat har vi mer kraft och inte mindre styrka.

Om du inte är rädd för priset, kan du säkert köpa bimetallic värmare. Du kommer inte bli besviken i valet.

Steg 2. Beräkning av systemstyrka

Ett självkonstruerat uppvärmningsnät värmer bara huset effektivt om pannan väljs och installeras med önskad kapacitet. Detta kan inte göras "av syn", annars kan värmaren uppvärmningskapacitet inte vara tillräckligt för alla rum i huset, eller du kommer att betala för ineffektivt brända kylmedel.

För att bestämma det önskade värdet, använd följande formel:

M_till = K_n * S / 10, där:

• K_n - En korrigeringsfaktor beroende på den ort där huset är byggt.
• S är området för alla uppvärmda lokaler i bostaden.

Tips! Det är tillrådligt att lägga till ca 20% till det värde som erhållits till följd av beräkningarna som gjorts, med hänsyn till oförutsedda faktorer: en kraftnedgång på grund av lågt gastryck, för kalla vintrar, användning av varmt vatten, och så vidare.

Steg 3. Beräkning av kylvätskevolymen

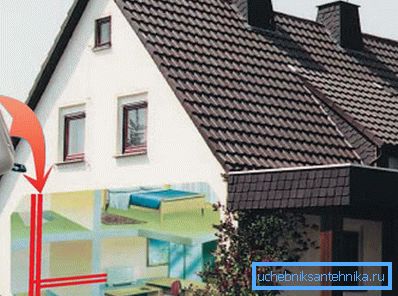

Det är lika viktigt att beräkna hur mycket kylmedel som behövs för att fylla systemet.

Beräkningar görs enligt följande:

• vi får volymen batterier genom att multiplicera den inre volymen för varje sektion (anges i den medföljande dokumentationen till radiatorerna) med deras nummer monterat i huset;
• vi får volymen av rör genom att multiplicera arean av deras inre sektion med den totala längden av tillförsel- och utloppsrörledningarna i systemet;
• vi får den totala volymen av systemet, lägger till de två föregående talen;
• vi hittar kylvätskans temperaturfall - vi tar bort vattnets temperatur i avstängningssystemet från det maximala värdet;
• vi hittar kylvätskans volym i ett varmt tillstånd (för detta behöver vi värmeutvidgningskoefficienten för den vätska du använder vid en viss temperatur - för vatten vid 80 grader motsvarar det 5,87 * 10^-4).

Det erhållna värdet är viktigt inte bara när man köper frostskyddsmedel eller förbereder den önskade volymen mjukat vatten. Med fokus på mängden kylvätska är det nödvändigt att välja en expansionstank (dess volym ska innehålla minst 10% av vätskan som cirkulerar i systemet).

Steg 4. Installation

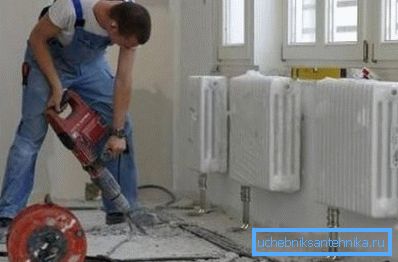

Så, efter att ha köpt de nödvändiga materialen och tillbehören, gör vi uppvärmning med egna händer ytterligare. Processen är inte särskilt svår. Det viktigaste är att strikt följa byggprojektet, ritat av arkitektbyrån eller personligen ritad skiss.

Under arbetet, var noga med att vara uppmärksam på följande nyanser:

1. Uppvärmningsradiatorer måste placeras under fönsteröppningar så att deras längd matchar fönstrets bredd. Detta minskar avsevärt värmeförlusten genom fönstren (speciellt om fönsterklossar med låg kvalitet installeras där).

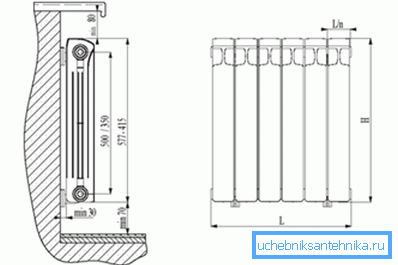

2. Avståndet från golvet till bottenkanten av batteriet och från fönsterbrädan till toppen ska inte vara mindre än 10 cm, annars kommer luftcirkulationen att störas och effektiviteten i konvektionsuppvärmningsmetoden minskar.

1. Alla radiatorer i rummet ska ligga på samma nivå. Så kylvätskan fördelas jämnare och utseendet på värmeelementen kommer inte att medföra dissonans i rummets inre.
2. Kanterna på varje sektion av batteriet måste vara vertikala. Horisontell placering är inte tillåten.
3. Oberoende av rörläggningssystemet måste minst en kylvätskefränsventil installeras, vilken används vid fullständig vätskeutbyte.

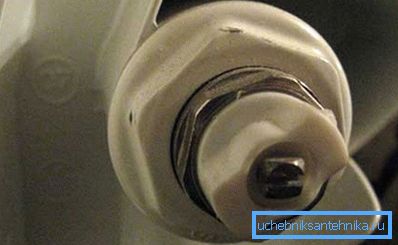

4. För att undvika bildning av luftproppar, högst upp på varje batteri på sidan mitt emot inloppet, är det nödvändigt att fixa Mayevsky-kranen. Det är också lämpligt att installera luftventiler i svåra delar av rörledningar där luftning förväntas inträffa.

Vid slutet av arbetet är det nödvändigt att göra provkörning. För att göra detta hälls värmebäraren i rören, varefter trycket stiger något över normen och pannan startas.

Klimatnätet ska fungera i detta läge i minst 24 timmar. Om läckage upptäcks måste de repareras.

slutsats

Många hemmästare undrar hur man gör det själv: gör uppvärmning, avlopp, ventilation, rörmokare och så vidare. Du har redan fått svaret på den första frågan. När det gäller resten - se videon i den här artikeln.
