Hur man gör infraröd golvvärme själv

Moderna tekniska lösningar gör det möjligt att hitta grundläggande sätt att värma bostadshus. Fram till nyligen betraktades centraliserade eller individuella pannvärmesystem allmänt tillgängliga. Teknisk innovation och en värdig ersättning för traditionella metoder för uppvärmning av bostäder var uppkomsten av innovativa uppvärmningsmetoder som använder golvet som värmeackumulerande och termisk strålande yta. Sådan är tekniken för infraröd golvvärme. Vi kommer att berätta för dig hur man gör en infraröd golvvärme med egna händer.

Särskilda funktioner

Först kom byggandet av vatten golv, och efter ett tag - el-kabel och stav typer av golvvärme. Och relativt nyligen var det en högteknologisk utveckling av IPO-infraröd filmvärmare. Värme golv, väggar eller tak i denna design har flera fördelar:

• Lågt jämfört med andra värmemetoder, energiförbrukning på 15-55 W / h per 1m? På grund av den höga värmeledningsförmågan hos kolmaterialet som används i konstruktionen, användes en temperaturregulator för att skapa en bekväm temperatur och tyst drift.
• Hög tillförlitlighet på grund av parallellkoppling av elektriska kretselement. När en värmesektion brinner ut, fortsätter resten att fungera ordentligt.
• Du kan täcka filmstrukturen med nästan allt material: laminat, träparkett, matta, gipsskivor eller komposit.
• Enkel installation på en jämn yta, som kan göras av någon hantverkare som inte har speciella yrkeskunskaper. Frånvaron av sticklingar, lägger armhål och spår kräver ingen användning av specialverktyg - perforatorer och väggkorgar.

IPO-material

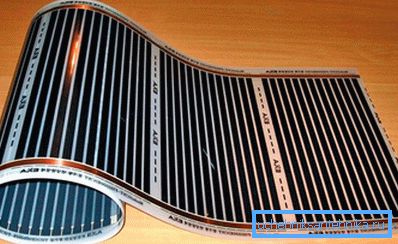

Termisk film med en tjocklek av 0,2-0,4 mm används för att lägga upp värmeskiktet. Den säljs i rullar 50-100 cm bred och upp till 50 m lång.

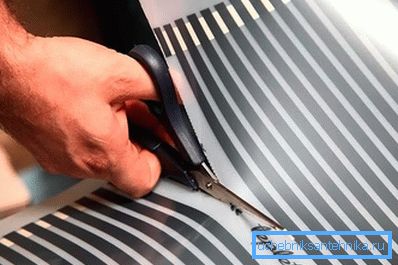

Skärning av film i mattor kan ske med speciella skärlinjer som appliceras på ytan, beteckningen är tydlig för alla, så vid skärning är det svårt att förvirra dem med värmeband som är strängt förbjudna att skära.

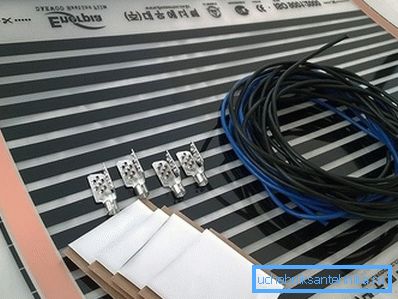

Filmen består av värmeelement - 1,5 cm breda remsor kopplade av förgyllda kopperdäck. Inuti varje uppvärmningselement är kolhaltig kolpasta baserad på grafit, som under strömmen av elektrisk ström avger infraröd strålning. Strålningsspektret ligger utanför det synliga området för det mänskliga ögat. Emitterskiktet lamineras pålitligt på båda sidor med täta skikt av icke brännbar polymer med en smältpunkt av 130 ° C. Den överför ultraviolett ljus och skyddar pålitligt mot fukt, mekanisk nedbrytning eller elektrisk krets. Området för den inköpta filmbeläggningen väljs utifrån:

• Minst 70-80% av golvytan för huvudvärmen.
• 30-40% av arean för uppvärmning eller säkerhetskopiering.

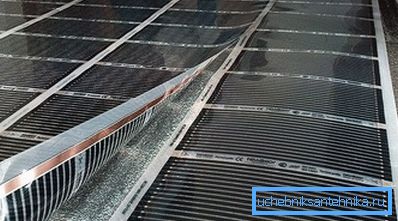

Fasad installation och installation av värmesystemet

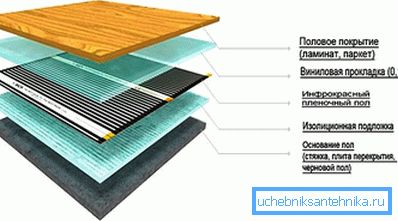

Läggandet görs på en jämn grund. För nivellering används självnivellerande golv, tillåten oregelbundenhet är ± 3 mm, nivån används för mätningar. Det är möjligt att jämföra med metoden för en cement / sand fyr, varefter ytan måste rengöras av smuts och damm.

Därefter måste du lägga ut ett vattentätande lager av specialmaterial eller plastfilm med en tjocklek av 50 mikron.

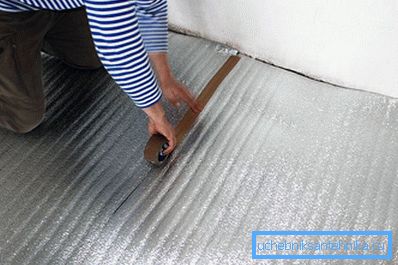

För att minimera värmeförluster är det nödvändigt att installera värmeisolering från ett metalliserat metalliserat substrat, folierat polyetenskum eller polypropenfilm. Hon passar den reflekterande sidan uppåt. Skiktets tjocklek med reflekterande folielag ska vara 3-5 mm.

En icke-belagd teknisk kork används om golven är täckta med keramiska plattor.

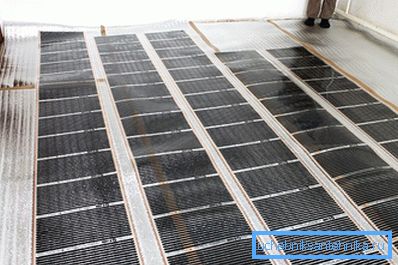

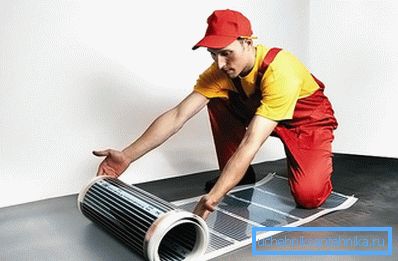

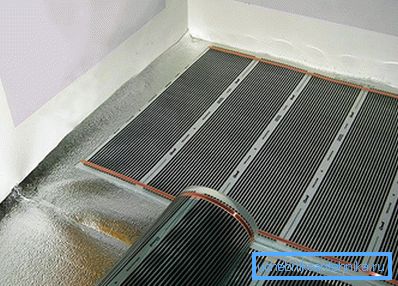

Skär sedan IPO med mattor i önskad längd enligt en förutbestämd ritning med hänsyn till att avståndet från varje vägg ska vara ca 20 cm. Remsorna ska riktas mot väggen med ett uttag från vilket strömmen levereras. Längs denna vägg, för att spara, görs elektriska hoppare och en temperatursensor är också installerad.

Låt inte verktyg falla på filmen. För att inte skada IPO är det bättre att inte attackera mattor.

Då är det nödvändigt att fästa lederna med tejp, och platserna hos de skarna kopparbussarna isoleras med bitumenremsor som ingår i produktpaketet.

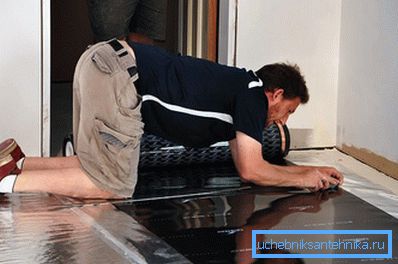

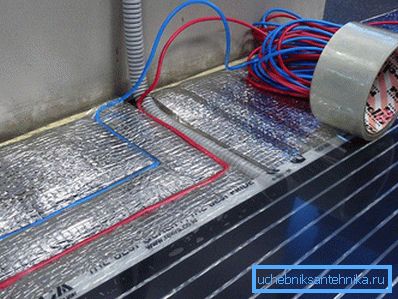

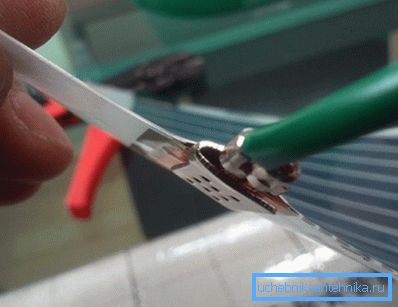

Mattorna i elnätet är parallellt kopplade med elektriska ledningar - hoppare med clips i ändarna. Isoleringen avlägsnas från ledningarna, terminalskenan sätts på och kläms och krympas. Placera klämman korrekt med ledningen på mattorna. Ena sidan av klämman ska gå in i IPO, den andra ska vara på kopparbussen utanför. Klämman trycks på båda sidor av tänger. Kontaktpunkter är isolerade av bitumenmastik.

Diametern för de använda trådarna beräknas baserat på strömförbrukningen hos de parallella cellerna. För detta görs den deklarerade effekten av IPO per 1 m² multiplicerad med torget. Som ett resultat erhåller vi den totala effekten, som divideras med nätspänningen I = P / U. Enligt speciella tabeller bestämmer vi järntvärsnittets diameter från storleken på strömstyrkan. På samma sätt väljs matningskabelens diameter. Till exempel, för att ansluta alla 1,5 kW matt-celler, är det tillräckligt att ha en koppartråd med en sektion på 1,5 mm?.

I en värmeisoleringsbeläggning under filmen eller i golvet med ett djup på 1-2 cm installeras ett rör med en temperatursensor. Den ansluts till temperaturregulatorn. Matningsspänningen till IPO levereras genom en temperatursensor under driftstiden / stängningen av kretsen.

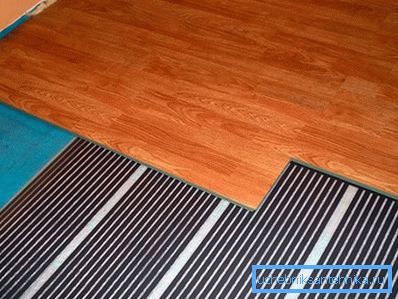

Efter installationen görs en försökssystemanslutning. Nätspänningen appliceras på ingången och den enhetliga uppvärmningen av alla mattor kontrolleras. Om det finns problem, så elimineras de i detta skede. Värmesystemet är klart för drift. Nu kan du börja lägga ytbeläggningen. Således kan även en kall balkong eller loggia värmas, vilket skapar bekväma förutsättningar att stanna i dessa rum.

video

För att komplettera kunskapen om att infraröda golvet läggs, erbjuder vi dig att se videon:
