Hur man gör ett lanthus elvärme: installation i detalj

För att kunna montera elvärme på ett lanthus är det först och främst nödvändigt att upprätta oförändrad strömförsörjning, där spänningen alltid kommer att vara minst 210-230V. Om vi ​​pratar om en vattenkrets som radiatorer eller ett golvvärmesystem, är det redan nödvändigt att tillhandahålla tryckvattenförsörjning för att i rätt tid leverera vatten till systemet.

Men detta kräver ofta också anslutning av en elektrisk pump. Enkelt uttryckt är vissa villkor nödvändiga och vi (med tanke på att de finns) kommer att berätta om uppvärmningen av Galen, om dess anslutning och funktion, och även visa ett videoklipp om detta ämne.

galen

Vad är det

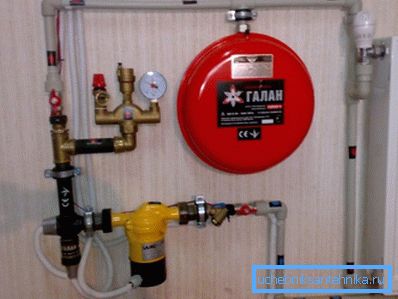

Det är anmärkningsvärt att pannan själv inte värmer upp vattnet här, som till exempel med en panna - temperaturen på vätskan stiger här på grund av polära elektroder (anvisningarna kräver jordning - PUE och GOST 12.1.030-81). Elektrisk kraft kommer dock här på samma sätt som värmeelementet.

Endast i det här fallet stänger nätverket inte genom värmespolen, men genom vätskan är källan till uppvärmning i Galanu själva vatten. Denna värmemetod är effektivare än värmeelementet - dess effektivitet är högre än ca 20%.

Om man tittar på processen från en kemisk synvinkel kan det noteras att uppvärmningen utförs inte genom elektrolys men genom jonisering. Om det uttrycks tydligare kan vi säga att den aktuella frekvensen i vårt nätverk är 50 Hz, därför kommer polariteten hos elektroderna att ändras 50 gånger per sekund.

Sådana vassa droppar med samma frekvens leder joner till den ena eller den andra sidan - rörelsen skapar energi, vilket i sin tur ökar vattnets temperatur.

Det är anmärkningsvärt att läckage av vätska i en sådan panna nästan inte har någon inverkan på säkerheten - om tanken är skadad och vatten strömmar ut ur det, så finns det ingen ledare för att stänga kretsen, därför stängs systemet automatiskt av. Detta fysiska mönster eliminerar risken för brandsystem.

Rekommendation. Argus-Galan vätskan används som värmebärare; användningen av vätskor i systemet som inte tillhandahålls av Galan CJSC, även om de är antifreezes för värmesystem, är garantin ogiltig. Även elektriska värmepannor för denna typ av hus ska inte anslutas till automation, vilket inte rekommenderas av tillverkaren.

Tabell över möjliga urval av pannor enligt parametrar

Varning. För närvarande ändras elvärmesystem för hem från företaget Galan ständigt. Därför kan i tabellen ovan det finnas mindre avvikelser från parametrarna i de senaste modellerna.

montering

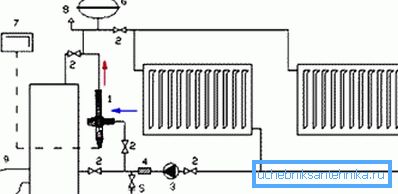

Numren betyder följande:

1. Elpanna (värmare eller elektrod).
2. Kulventil typ.
3. Cirkulationspump
4. Filter.
5. Ventil för nedstigningen.
6. Expansionsförmåga.
7. Automatisk kontroll.
8. Skyddsgrupp

• Om du vill installera något Galan-system med egna händer betyder det att du kommer att ha en dubbelrörs krets (tillförsel och retur) av en stängd typ. Dessutom kan installationen av elektrodkedjor endast göras vertikalt och endast ovanför värmevärmare, men det visas emellertid i det övre diagrammet. Dessutom bör kedjeenhetens diameter och stigarens tvärsnitt motsvara en tum och kvart eller 32 mm.

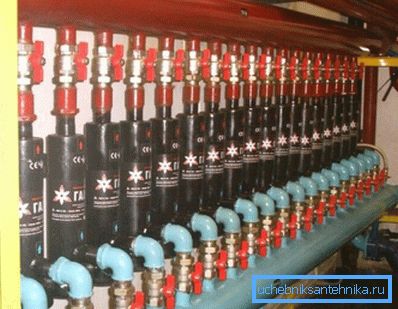

• I de fall då en modulär eller parallell anslutning av pannor är gjord, bör stigarens tvärsnitt beräknas individuellt, för varje enskilt fall, beroende på antalet moduler som används. Rullstolar eller solstolar ska i vilket fall som helst ha en diameter på 25 mm och böjs till radiatorerna - 20 mm (vilket betyder den yttre delen av polypropen).

Obs. De första 1200 mm försörjningsrören får inte galvaniseras, ha en diameter på 32 mm och har också ett vertikalt arrangemang. Denna kombination ökar joniseringszonen, vilket i sin tur ökar pannans effektivitet.

förklaring:

1. Elpanna för uppvärmning (uppvärmning eller elektrod).
2. Kulventil typ.
3. Cirkulationspump
4. Filter.
5. Ventil för nedstigningen.
6. Expansionsförmåga.
7. Automatisk kontroll.
8. Skyddsgrupp
9. -
10. -
11. Varmvattenkrets.
12. Automatisk kontroll till konturen.
13. Termostat.
14. Bypass med backventil och termostat.

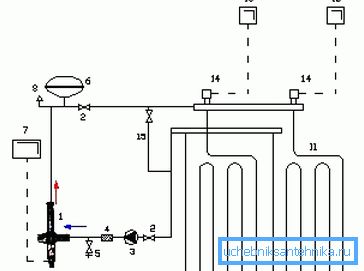

• Dessutom kan den elektriska uppvärmningen av ett trähus (tegel, block) göras med hjälp av ett vattenuppvärmt golvsystem, där kylvätskan värms av samma elektrodkedjor. Anslutningsskemat förblir detsamma som med TENOV-enheten, men driftskostnaden kommer att minska avsevärt på grund av ökad effektivitet.

slutsats

Det är säkert att säga att elbilen till ett lanthus med Galan-system snabbt ökar popularitet, trots att det till viss del fortfarande är kunskap. Och det här är inte förvånande, eftersom alla bra saker absorberas mycket snabbt av konsumentmarknaden.
