Hur man gör beräkningen av värmepanna värme: ta hänsyn till

Vid installation av ett värmesystem i ett privat hus eller lägenhet, är huvudmålet alltid att extrahera maximal effektivitet från utrustningen så att pengarna spenderas på att värma upp rummet.

Detta är möjligt med korrekt val:

• inte bara systemet och radiatorer;
• men också rörens diameter;
• liksom materialet i deras tillverkning.

Låt oss lära oss hur du gör sådana beräkningar, var uppmärksam på vilka material som är mer lönsamma och titta på ett videoklipp på detta material.

Uppvärmningsrör

• Diameter och hydraulisk beräkning av rörledningar är endast möjlig om det finns grundläggande parametrar för detta, t.ex.

1. Tillverkningsmaterial, till exempel stål, koppar, gjutjärn, krysotilcement, polypropen.

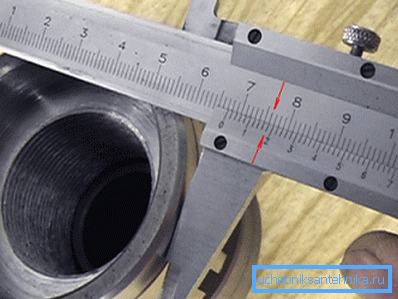

2. Inre diameter.
3. Uppgifter om diameter och material av beslag och rördelar.
4. Väggtjocklek på rör, rördelar och beslag.

• Det är inte klart där uppfattningen framgick att när rörens diameter ökar ökar kvaliteten på uppvärmningen, eftersom värmeöverföringen ökar, när rörledningen ökar. Teoretiskt sett är det naturligtvis mycket som sanningen, men i verkligheten ser allt annorlunda ut.
• Först och främst är det nödvändigt att pumpa in i systemet en stor mängd kylmedel som behöver värmas upp för rör med stor diameter. Konsumtionen av förbrukad energi (el, gas, flytande eller fast bränsle) ökar därför. Och rören själva är inte en värmeanordning (i radiatorer för uppvärmning används konvektionsmetoden, det vill säga effektiviteten ökar betydligt), det visar sig att förbrukningen av material och energibärare inte är berättigad.
• Dessutom leder en ökning av vätskan i kretsen till en minskning av trycket i systemet. Därför måste du installera en extra cirkulationspump för värmesystemet vid retur, vilket medför vissa kostnader. Även med konturrörens stora diameter är det naturligtvis möjligt att nå den önskade temperaturen i ett uppvärmt rum, men priset för material och energikällor blir för högt.

Varning! För optimal installation och drift av värmesystemet (vid val av diameter) ska trycket i varje cirkulationsring vara 10% högre än de förluster som orsakas av hydraulmotståndet.

Diameter bestämning

För professionella beräkningar av värmecylinderns diameter använder värmekniker ett stort antal formler, och sådana beräkningar är vanligtvis nödvändiga för projekt av flerhus bostads- och offentliga byggnader, företag och andra institutioner. För ditt hem är det osannolikt att du behöver sådana exakta siffror, så vi erbjuder dig ett förenklat system som varje rörmokare kan använda.

Formeln för sådana beräkningar är följande: D = v354 * (0.86 * Q /? T) / V, och nu behöver vi bara ersätta parametervärdena under bokstäverna.

här:

• D är rördiametern (cm);
• Q - belastning på det uppmätta området (kW);
• ?t - temperaturskillnad i flöde och returledning (t? C);
• V-kylvätskans hastighet i systemet (m / s).

Obs. Om kylvätsketillförseln på pannan är 80 ° C och vid retur på pannan 60 ° C, då är värdet? T lika med? T = 80-60 = 20? C.

Proportionell relation mellan genomströmning och rördiameter

Beräkning av termisk effekt (belastning)

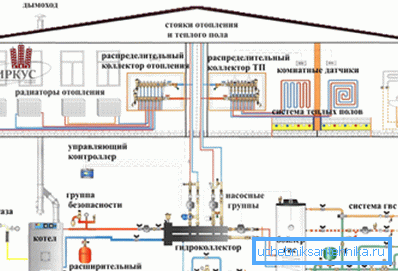

För att bestämma den optimala värmekapaciteten hos ett privathus värmesystem kan du använda följande formel: Qt = V *? T * K / 860.

Nu måste du bara ersätta de numeriska värdena för symbolerna och här:

• Qt är den önskade värmeenergiutgången för ett givet rum (kW / h);
• V - volymen av det uppvärmda rummet (m³);
• ?t - temperaturskillnad i flöde och returledning (t? C);
• K är rummets värmeförlustskoefficient (beror på typ av byggnad, väggtjocklek och värmeisolering);
• 860 - omvandling till kW / h.

I den privata sektorn kan byggnaderna skilja sig väldigt olika från varandra, men det används ofta värden för värmeförlustkoefficienten (K) där:

• Om den arkitektoniska strukturen har en förenklad konstruktion (trä, korrugerad metall) och det finns ingen isolering, då K = 3-4;
• Förenklad konstruktion av en arkitektonisk struktur med en låg grad av värmeisolering, till exempel att lägga en tegel i hel eller 405x400x200 mm skumblock - här K = 2-2.9;
• I standard arkitektoniska strukturer (i två tegelstenar och ett litet antal fönster och dörrar är taket standard) K = 1-1.9;

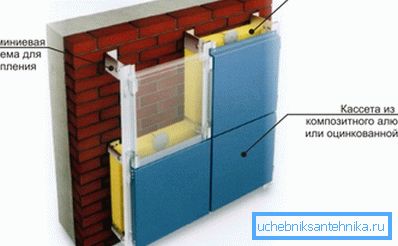

• Med hög grad av värmeisolering för standard arkitektoniska strukturer med ett litet antal fönster och dörrar samt ett uppvärmt tak och golv, indikerar instruktionen att K = 0,6-0,9.

Om du behöver beräkna rördiametern behöver du, som ovan nämnts, värdet av temperaturskillnaden mellan gatan och rummet. Inomhus, antingen rumstemperaturen (18-20 ° C) eller den som passar dig mest, tas som referenspunkt och från gatan måste du ersätta det genomsnittliga värdet som accepteras för din region.

Till exempel har ditt rum en volym på 3,5 * 5,5 * 2,6 = 50,05 m³ och det är välisolerat, det vill säga det finns tjocka eller isolerade väggar, golvet och taket är isolerade och vi använder koefficienten på 0,9. I Moskva är den genomsnittliga lufttemperaturen på vinteren -28 ° C, och för inomhusklimatet tar vi ett värde på 20 ° C, då är värdet av? T lika med 28 + 20 = 48 ° C. I detta fall Qt = 50,05 * 48 * 0,9 / 860? 2,5 / timme.

Kylvätskans hastighet

Obs. Minsta kylvätskans hastighet för värmesystem bör inte vara mindre än 0,2-0,25 m / s. I fall där hastigheten faller under detta värde börjar luften avge från vätskan, vilket bidrar till bildandet av luftproppar. I sådana fall kan kretsens effektivitet vara delvis förlorad och i vissa situationer kan detta leda till en fullständig inaktivitet i systemet, eftersom flödet stannar helt och det kommer att hända när cirkulationspumpen körs.

Bord för bestämning av rördiametern

Obs. Vattendensiteten vid 80 ° C är lika med 971,8 kg / m3.

Vätskans hastighet i värmekretsen kan vara från 0,6 m / s till 1,5 m / s, men i fall där ett större värde observeras, reduceras det hydrauliska bruset i systemet avsevärt, så vi tar hastigheten 1,5 m / s som startvärde.

När vi har alla nödvändiga värden kan vi ersätta dem med formeln D = v354 * (0.86 * Q /? T) / V, i vilket fall vi kommer att ha D = v354 * (0.86 * 2.5 / 20) / 1 5? 1,34, då behöver vi ett rör med en inre diameter på 14 mm

Naturligtvis, när du gör ditt eget värmesystem i ditt eget hus, är sannolikheten att du använder formuleringar för beräkningar försumbar, men i det här fallet har du en manual i form av tabeller som finns i den här artikeln. Dessutom tar tabellen hänsyn till vilken typ av vätskecirkulation som kan vara tvungen eller naturlig.

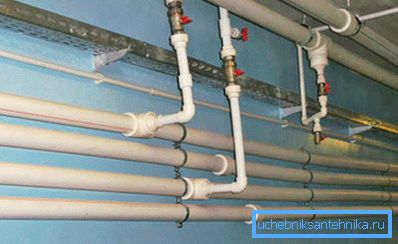

För närvarande är oftast (särskilt inom den privata sektorn), radiatorkretsar, samt fördelningen av värmepaneler till golvvärmesystem, gjorda av polypropen. Av allt som används i detta fall har detta material den lägsta värmeledningsförmågan, men ändå måste de värmas upp i de platser där rören passerar genom de kalla områdena.

slutsats

Sammanfattningsvis kan vi säga att den vanligaste ytterdiametern av polypropenrör för värmekretsar inom den privata sektorn är 20, 25,32 och 40 mm. Värmare till radiatorerna är generellt gjorda med ett tvärsnitt av 20 mm, ibland 25 mm, och tjockare rör används som stigare.
